На що потрібно звертати увагу насамперед
1. Смуга пропускання осцилографа
Смуга пропускання
- це ключова характеристика, яка визначає найвищу частоту, яку ваш осцилограф
може точно виміряти. Це важливий чинник, що впливає як на функціональність, так
і на вартість осцилографа.

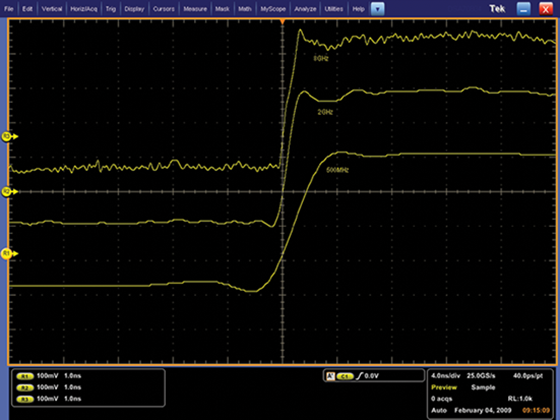

Чим вище смуга
пропускання, тим точніше відтворення сигналу, як показано на прикладі сигналу,
захопленого на рівнях смуги пропускання 250 МГц, 1 ГГц і 4 ГГц.
Як розрахувати необхідну пропускну здатність
При виборі
осцилографа рекомендується використовувати таку формулу, щоб гарантувати
охоплення високочастотної складової сигналу:

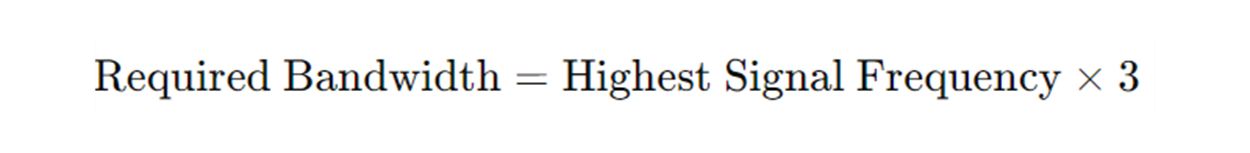

Потрібна Смуга
Пропускання = Найвища Частотна Складова Сигналу х 3
Например, если максимальная частота вашего сигнала составляет 20 МГц, вам следует рассмотреть осциллограф с полосой пропускания не менее 60 МГц.
2. Час наростання фронту імпульсу, що вимірюється осцилографом
Час наростання
має вирішальне значення для цифрових програм, вказуючи на здатність осцилографа
відстежувати швидкі зміни сигналу.

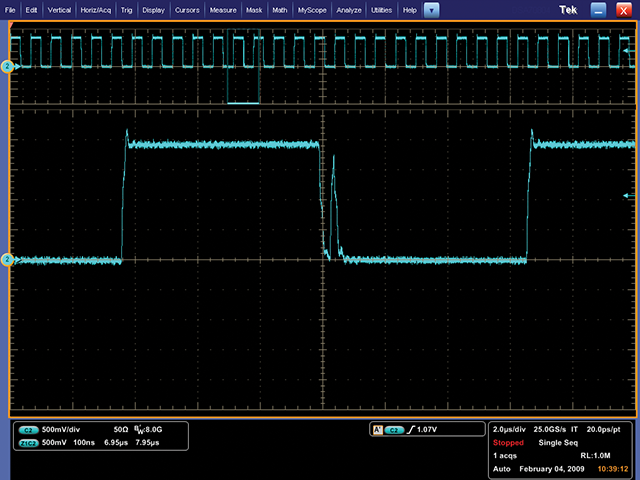

Характеристика часу зростання фронту імпульса у високошвидкісного цифрового сигналу.
Розрахуйте
характеристику часу наростання фронту імпульсу осцилографа для точного
відображення сигналу
Час наростання
фронту імпульсу, що відтворюється осцилографом, має бути значно коротшим за
найшвидший час наростання вашого сигналу. Використовуйте цю формулу, щоб знайти
відповідний осцилограф:
Час Наростання Фронту Імпульсу, що відтворюється осцилографом, має бути в
3 рази меншим, ніж Час Наростання Фронту Імпульсу найшвидшого вимірюваного сигналу
Для сигналу з
часом наростання 4нс характеристика часу наростання в осцилографа має бути
менше 1,33нс.
3. Частота
дискретизації осцилографа
Частота
дискретизації показує, як часто осцилограф оцифровує сигнал, впливаючи на
деталізацію захопленої форми сигналу.

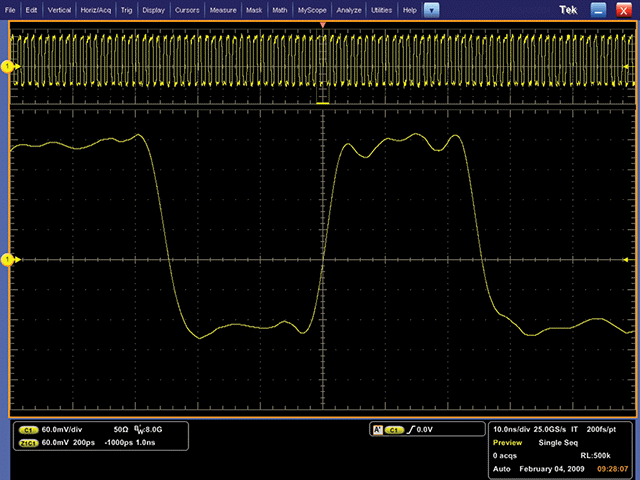

Більш висока частота дискретизації забезпечує вищу роздільну здатність сигналу, гарантуючи, що ви побачите переривчасті події.
Визначте правильну частоту дискретизації для вашого
осцилографа
Щоб вибрати
адекватну частоту дискретизації, скористайтеся такими рекомендаціями:
Частота
Дискретизації має бути більшою або рівною Найвищій Частоті Сигналу х 10
Для сигналу з максимальною частотою 20 МГц використовуйте осцилограф із частотою дискретизації щонайменше 200 МС/с. Це гарантує детальне захоплення форми сигналу, полегшуючи точний аналіз.
