А тут ще й цифрові протоколи з іншими аналізами. ЧАСТИНА 3

Магазин Gtest® пропонує широку номенклатуру осцилографів на сторінці сайту в самому кінці цього Розділу, а також рекомендовані прилади та статті для самоосвіти

Цифрові протоколи та перевірка налагодження

Однією з основних функцій осцилографа є саме вимір цілісності сигналу, і це залишається пріоритетом. Це було, є та буде. У цьому випадку ключовий момент - вибір правильної смуги пропускання приладу та сумісність із «правильним» пробником. Належне заземлення, фактор присутності паразитної ємності або її відсутності, а також резонансна частота, викликана індуктивністю, наявність або відсутність перехресних перешкод, а також вплив шумів - все це важливі аспекти, які необхідно враховувати при вимірюваннях. В останні роки розробка та виробництво різних моделей осцилографів просувалися спільно зі швидким розвитком різноманітних компонентів та вбудованих систем у різних галузях, таких як проектування мікросхем, телекомунікації, комп'ютери, мобільна телефонія та автомобільна електроніка. Осцилографи OWON надають п'ять основних варіантів декодування - I2C, RS232, SPI, CAN, LIN тощо - для реалізації завдань, що стоять перед клієнтами, у тому, що стосується перевірки розробок, а також багатоканального використання сигналів керування з низькою швидкістю.

Декодування I2C

Задіяння осцилографа у сфері телекомунікацій, що використовує режим XY на два канали з метою моніторингу змін фази, зараз дуже рідко застосовується інженерами. Спостереження різниці фаз у режимі осцилографа XY може здатися архаїчним майже для всіх інженерів. Компанія OWON виробляє прилади із вбудованим режимом XY. Інтерфейс налаштування введення даних IQ вбудований у базові функції розробок приладів, щоб інженери, які працюють у сфері телекомунікацій на основній частоті, могли б легко використовувати осцилограф для аналізу діаграми сузір'я. Крім того, компанія OWON інвестувала значні кошти у розробку та виробництво нових генераторів сигналів довільної форми. Такого роду сигнали загального та спеціального зв'язку та модуляції значно знижують інвестиційні витрати користувачів на перевірку якості своєї продукції.

Діаграма сузір'я BPSK з використанням OWON XDG як джерела сигналу

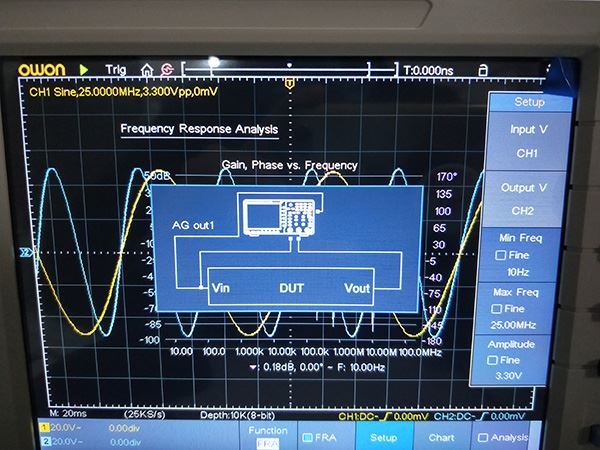

Аналіз частотної характеристики

Аналіз частотної характеристики застосовується для ефективного вимірювання частотних характеристик вимірюваного пристрою у певній точці частоти, відповідно для вирішення проблем, пов'язаних з перевіркою всіх компонентів схеми. Необхідно налаштувати генератор сигналів з урахуванням вихідних параметрів осцилографа з метою реалізації функції аналізу амплітудно-частотної характеристики. Застосовувати осцилограф для тестування коефіцієнта посилення/фази дуже нескладно. Використання високоточного осцилографа OWON XDS є найновішою та найефективнішою парадигмою у вирішенні описаних завдань.

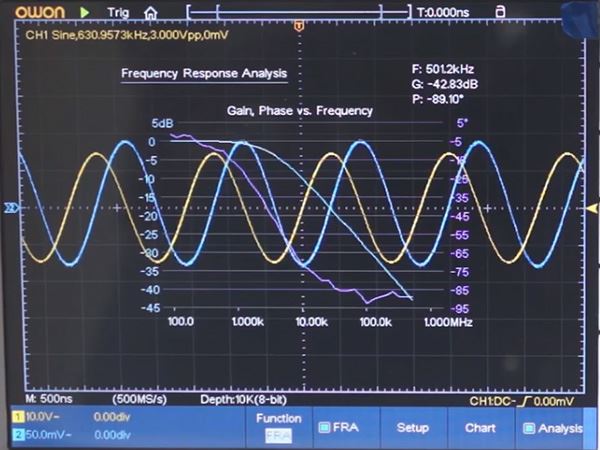

Функція FRA здатна здійснювати аналіз RC-кіл унікального порядку

Висновок

Автор сподівається, що йому вдалося донести як до простих читачів, так і до користувачів осцилографів свіже розуміння функцій нових розробок цих інструментів, продемонструвати інноваційну складову вимірів та принципово нові режими осцилографів нового покоління, зберігаючи при цьому основну теорію вимірів з минулого. Розробка осцилографів вийшла у зовсім нову фазу. Як стандартні функції, так і універсальні заощадять інженерам час, дозволять швидко аналізувати результати важливих алгоритмів вимірів.

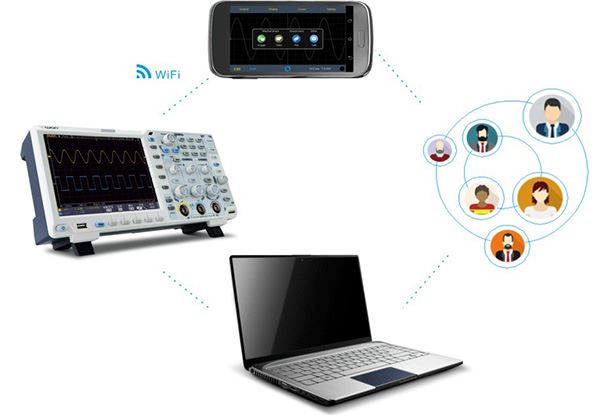

Акумулятор / цифровий мультиметр / генератор сигналів / WiFi_APP
