ОСЦИЛОГРАФИ З ЦИФРОВИМ ЛЮМІНОФОРОМ/АНАЛІЗАТОРИ НАСЛІДНИХ ПОТОКІВ СЕРІЇ DPO/DSA70000B. ЧАСТИНА 3

Технічні характеристики

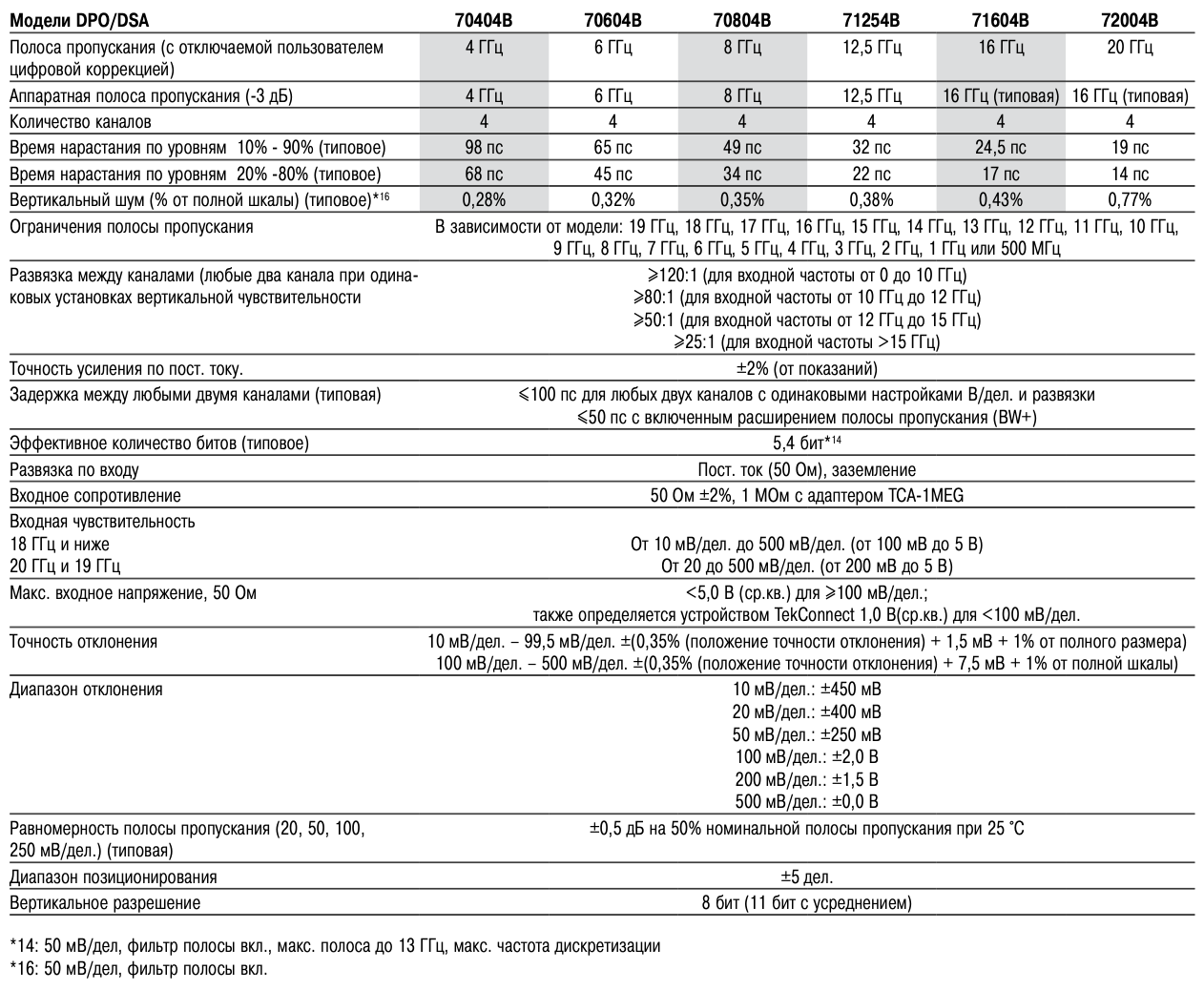

Система вертикального відхилення

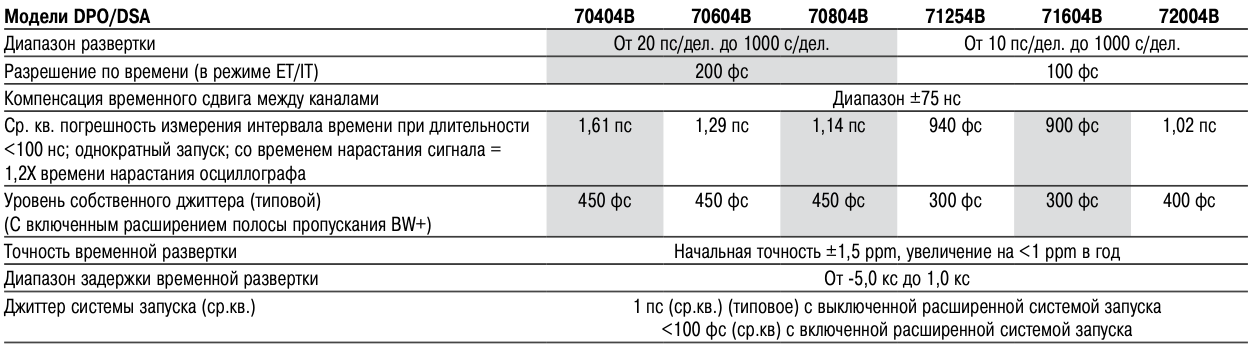

Система горизонтальної розгортки

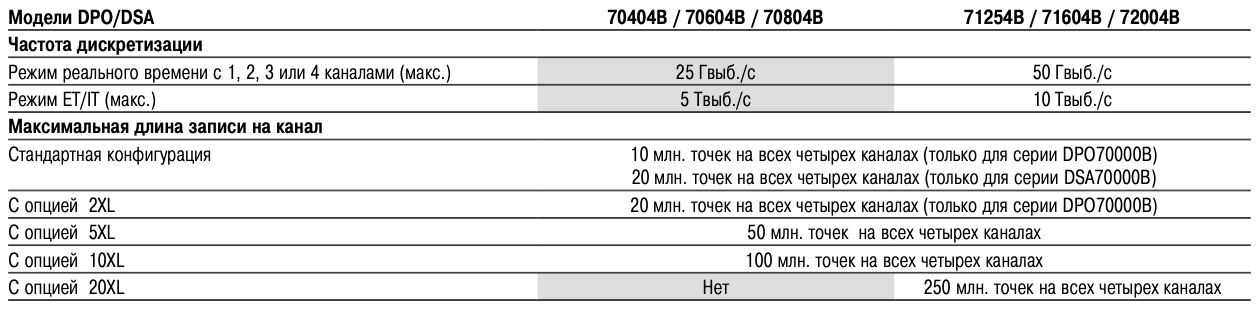

Система захоплення сигналу

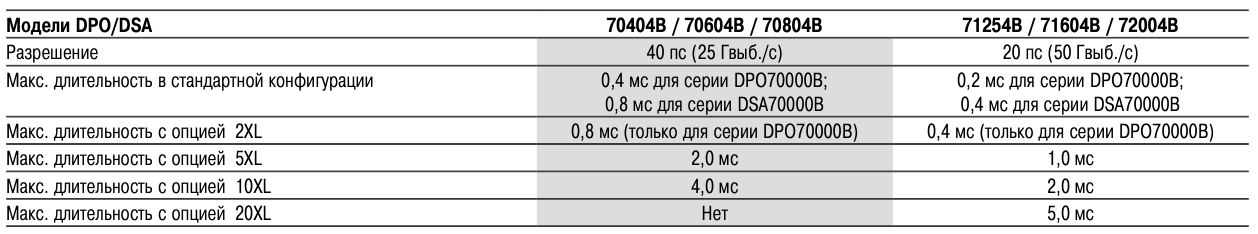

Максимальна тривалість при максимальній роздільній здатності в реальному часі

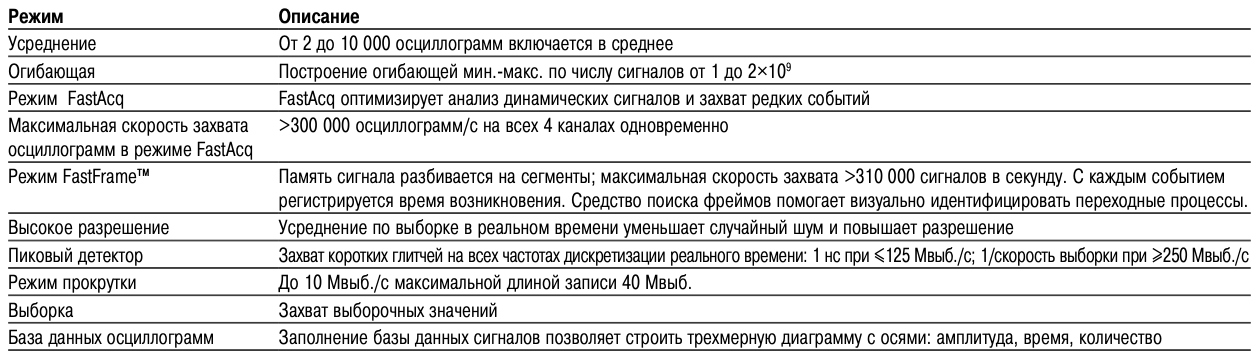

Режими захоплення

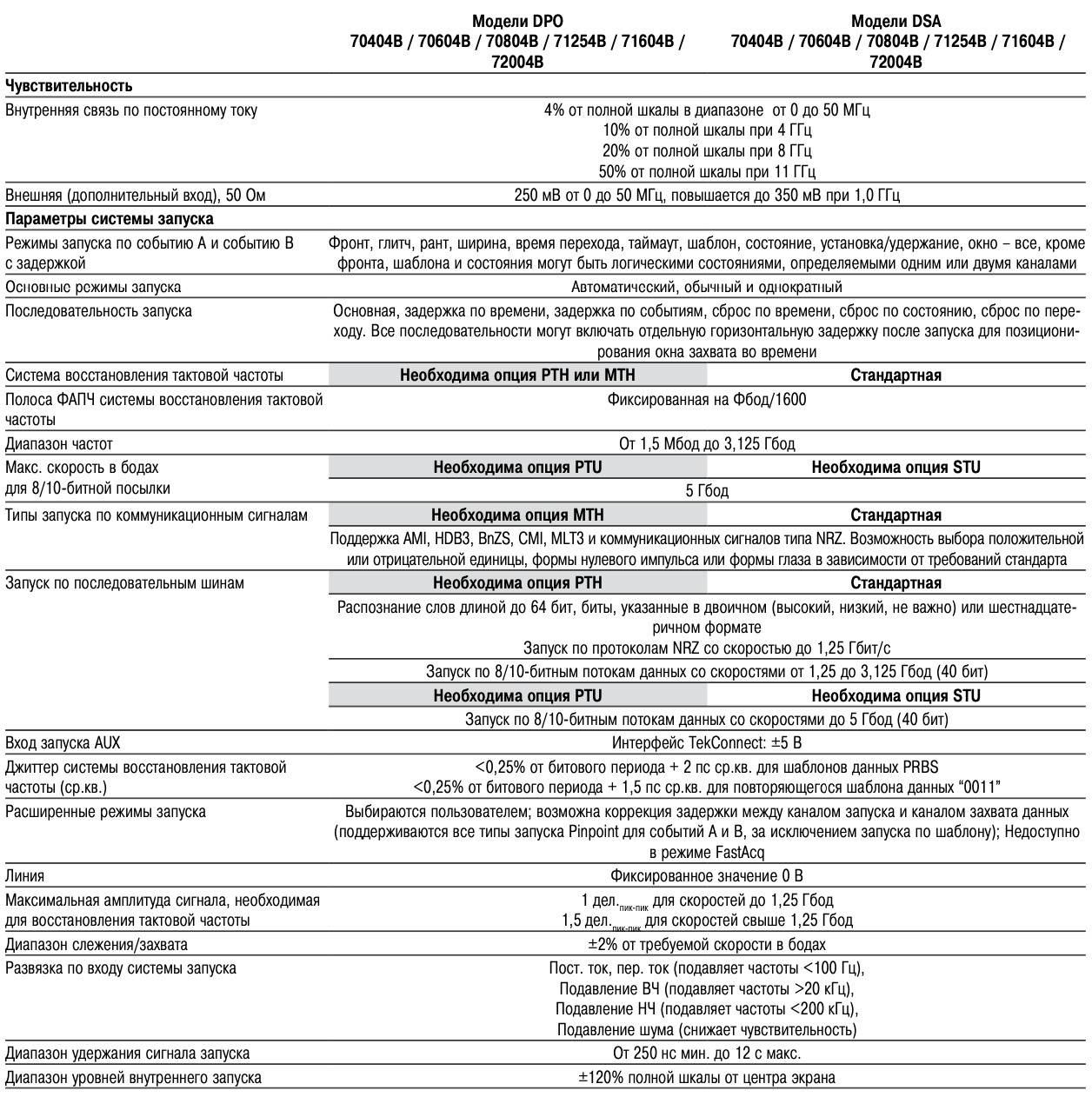

Система запуску Pinpoint

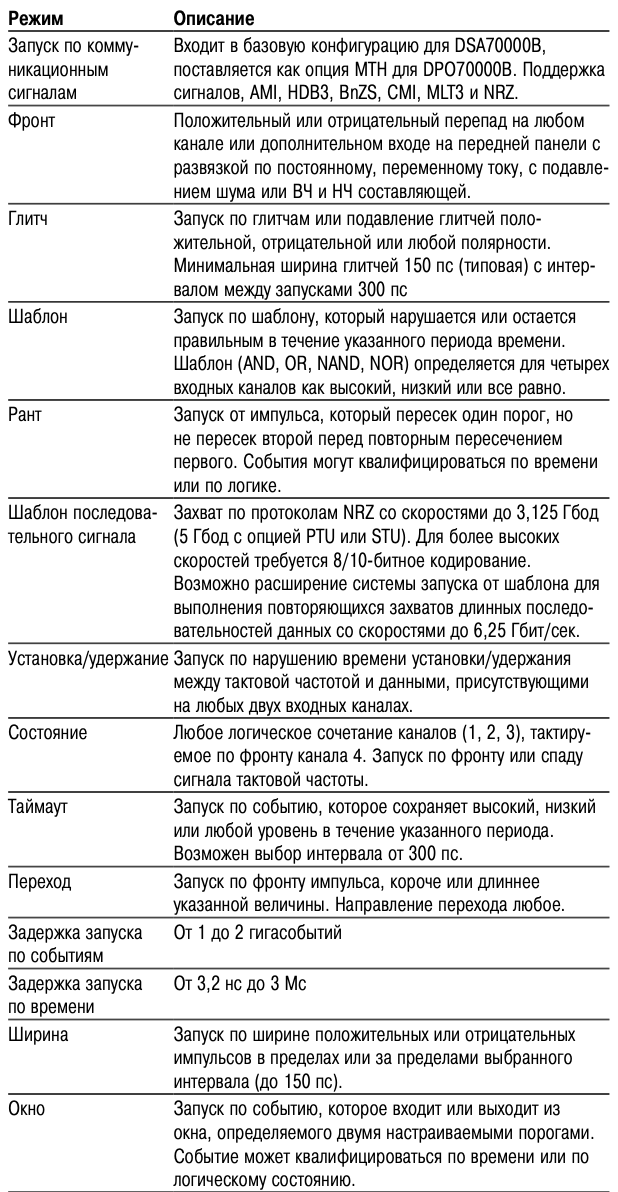

Режими запуску

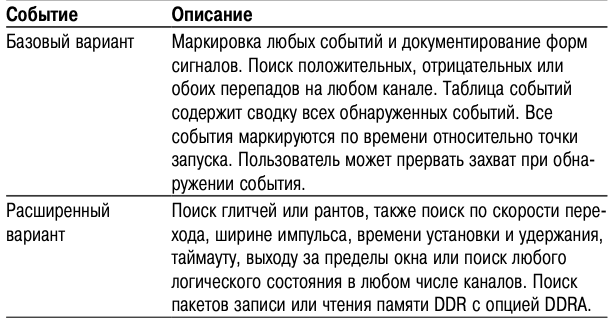

Пошук та маркування подій

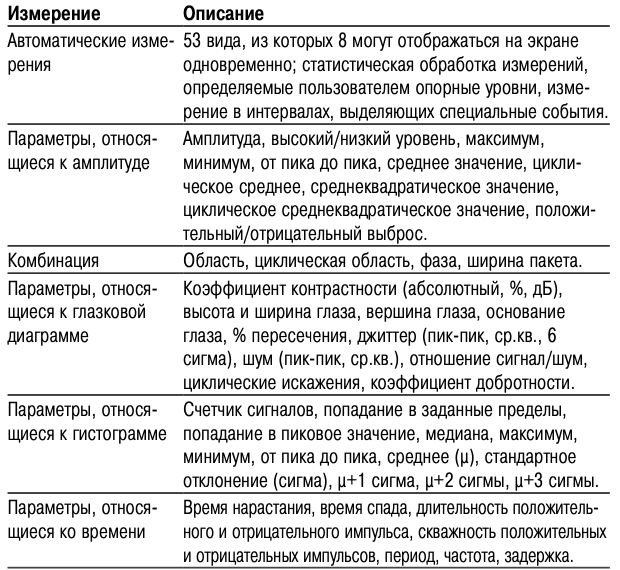

Вимірювання параметрів сигналу

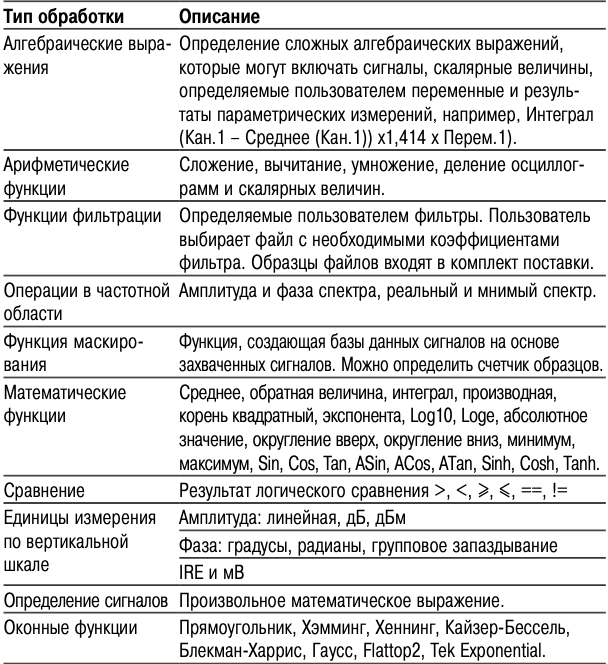

Обробка сигналів

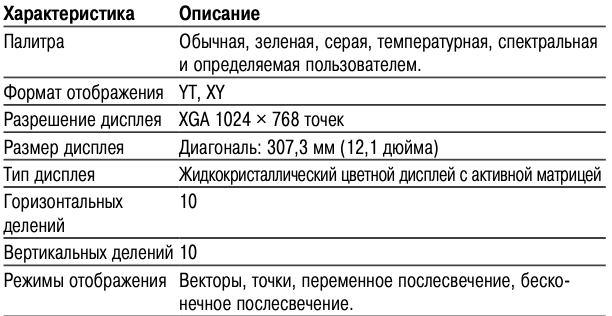

Параметри відображення

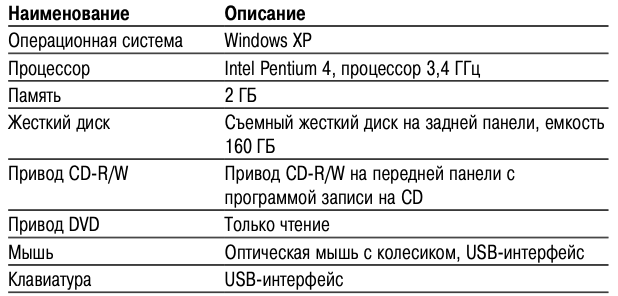

Комп'ютер та периферійні пристрої

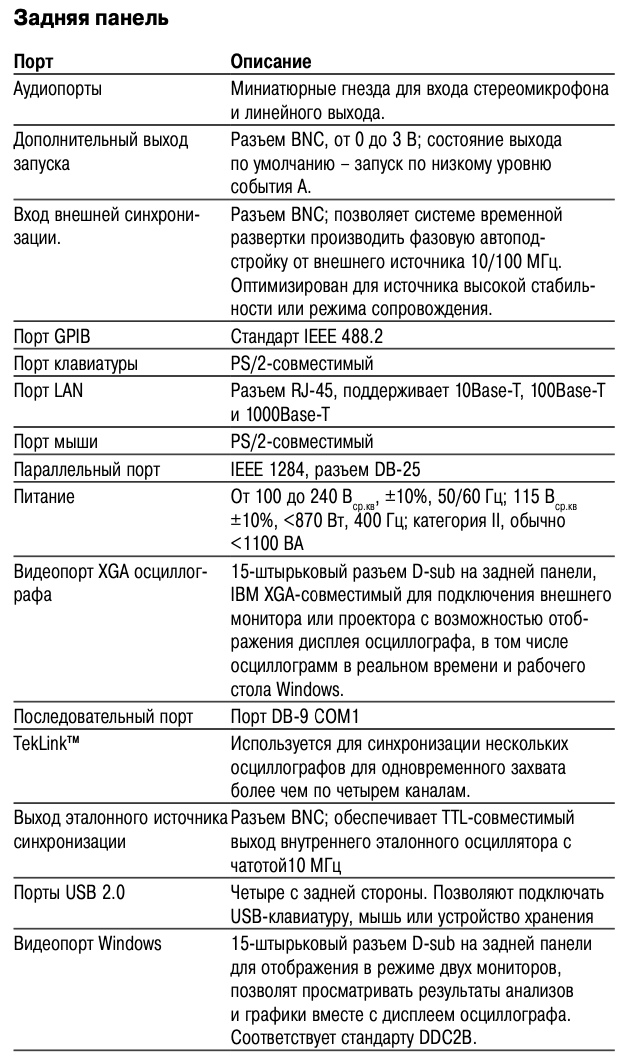

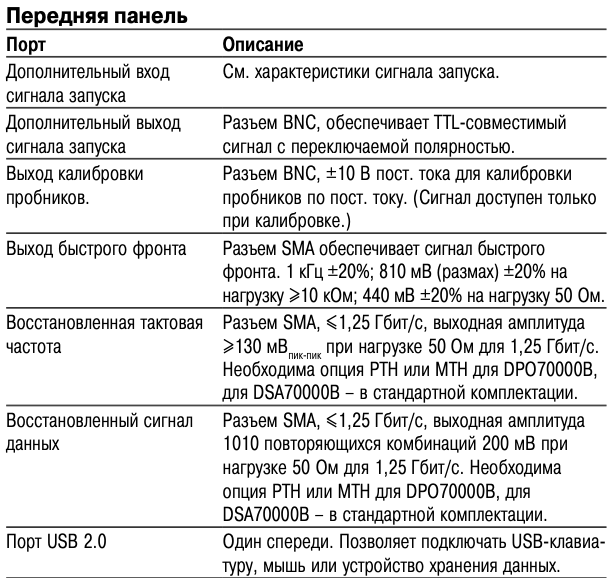

Порти введення/виводу

Фізичні характеристики

Настільна конфігурація

Висота: 298 мм

Ширина: 451 мм

Глибина: 489,97 мм

Вага

Нетто: 20 кг

Брутто: 34 кг

Конфігурація для монтажу у стійку

Висота: 311 мм

Ширина: 480,1 мм

Глибина (від монтажного вуха стійки до задньої частини інструменту): 546,1 мм

Вага

Нетто: 20 кг

Брутто: 2,7 кг

Охолодження – необхідні зазори

Верхня сторона: 0 мм, нижня сторона: 0 мм, ліва сторона: 76 мм, права сторона: 76 мм, передня сторона: 0 мм, задня сторона: 0 мм

Кліматичні умови

Температура

Робоча: від 5 до +45 °C

Зберігання: від –20 до +60 °C

Вологість

Робоча: Відносна вологість (ВВ) від 8 до 80% при температурі до 32 °C. ОВ від 5% до 45% при температурі від +32 до +45 °C

Зберігання: Відносна вологість від 5% до 95%. При температурі від +30 до +60 °C верхня межа знижена до ОВ 45%

Висота над рівнем моря

Робоча: 10 000 футів (3048 м)

Неробоча: 40 000 футів (12 190 м)

Нормативні документи

Електромагнітна сумісність: 93/68/EEC; EN61326:1997+A1 1998+A2:2000

Сертифікація: UL 3111-1, CSA1010.1, ISO11469, EN61010-1, IEC 61010-1
