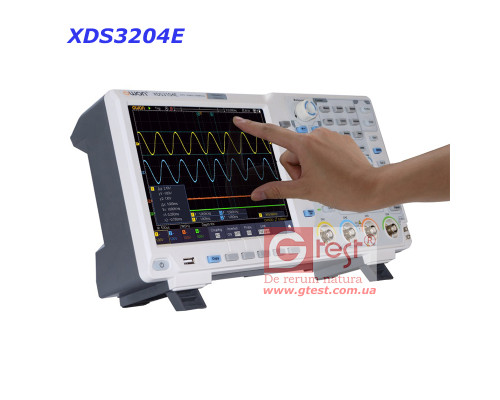

XDS3204E осцилограф, 200 МГц, 4 канали
Супер Продуктивність
+ 8-бітний, 12-бітовий або 14-бітний АЦП високої роздільної здатності, що повністю відновлює деталізацію сигналу
+ Довжина запису 40 млн, максимальна частота оновлення сигналу 70 000 осцилограм/с
+ низький фоновий шум, чутливість по вертикалі від 1 мВ/поділ до 10 В/поділ
+ функція мульти тригера та декодування шини
+ Підтримка програмних пакетів SCPI та LabVIEW
Ергономічний зовнішній вигляд
+ ультратонкий корпус, менше місця для розміщення у лабораторних умовах
+ інтеграція кількох інтерфейсів - USB-хост, USB-пристрій, USB-порт для PictBridge, LAN, AUX і т.д.
+ Порт VGA — найкраще рішення для розширення відео та процесів навчання
+ 8-дюймовий РК-дисплей з високою роздільною здатністю 800 x 600
+ додатковий багатоточковий сенсорний екран, зручніший для користувача інтерфейс n-в-1
Прилад функціонує як реєстратор даних та мультиметр з функцією реєстрації даних, крім того, є двоканальний генератор сигналів довільної форми 25 МГц/50 МГц,
Підтримується акумулятором та модулем Wi-Fi.
Подробиці про прилад
Компанія OWON відома як один із провідних світових виробників та постачальників вимірювальної техніки на світовому ринку. Ласкаво просимо на покупку цифрового осцилографа OWON xds серії n-в-1, USB-прицілу, осцилографа-мультиметра, осцилографа високої роздільної здатності, Wi-Fi-осцилографа, а також різні програми осцилографа за цілком доступною ціною.
1. 12/14-бітний АЦП та оригінальна функція лупи
Модельний ряд осцилографів XDS представляє 12/14-бітний апаратний АЦП, точність якого в 16/64 рази вище, ніж в інших (конкурентних) осцилографів на ринку. Оснащений оригінальною функцією лупи прилад здатний спостерігати сигнал із напругою до 31,25 мкВ/діл.
2. Багатофункціональний мобільний тестер
Осцилограф + генератор сигналів + мультиметр + реєстратор даних + частотомір + декодер. Підтримує літій-іонну батарею для проведення плаваючого теста.
3. Висока частота оновлення сигналу 45 000 кадрів/сек, багаторівнева шкала сірого кольору та функція відображення кольоророзносної температури.
4. Функція Wi-Fi
5. Сенсорний екран, легке керування приладом
СПЕЦИФІКАЦІЇ
| Модель | XDS3064E | XDS3104E | XDS3064AE | XDS3104AE | XDS3104 | XDS3204E | XDS3204AE | |
|---|---|---|---|---|---|---|---|---|
| Смуга пропускання | 60MHz | 100MHz | 60MHz | 100MHz | 200MHz | |||
| Частота дискретизації | 1GS/s | 1GS/s (500MS/s for each channel) | 1GS/s | |||||
| Вертикальна роздільна здатність (A/D) | 8 bits | 14 bits | 8 bits | 14 bits | ||||
| Довжина запису | 40M | |||||||
| Частота оновлення сигналу | 45,000 wfms/s | 70,000 wfms/s | ||||||
| Горизонтальний масштаб (с/дел)) | 2ns/div - 1000s/div, step by 1 - 2 - 5 | 1ns/div - 1000s/div, step by 1 - 2 - 5 | ||||||
| Кількість каналів | 4 | |||||||
| Дисплей | 8" color LCD, 800 x 600 pixels display | |||||||
| Частота дискретизації/точність часу реле | ±2.5 ppm | |||||||
| Вхідний зв'язок | DC, AC, GND | |||||||
| Вертикальна чутливість | 1mV/div - 10V/div (at input) | |||||||
| Тип тригера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, and CAN (optional) |
|||||||
| Декодування шини (опціонально) | I2C, SPI, RS232, CAN | |||||||
| Режим тригера | Auto, Normal, and Single | |||||||
| Вертикальний діапазон | ±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div) | |||||||
| Математика сигналів | +, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function | |||||||
| Комунікаційний інтерфейс | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, and VGA (optional) | |||||||
| Частотомір | доступний | |||||||
| Джерело живлення | 100V - 240V AC, 50/60Hz, CAT II | |||||||
| Запобіжник | 2A, T class, 250V | |||||||
| Батарея (опціонально) | 3.7V, 13200mA | |||||||
| Розміри (Ш х В х Г) | 340mmx177mmx90mm | |||||||
| Додатковий модуль/функція | |
|---|---|
| VGA | VGA+AV port |
| WIF | Wifi |
| AWG | генератор сигналів довільної форми (застосовується тільки до XDS3104E 、XDS3064E，XDS3014, XDS3204E) |
| DMM | цифровий мультиметр |
| MTS | Сенсорний екран (ємнісного типу) |
| Додатковий комплект декодування | |
|---|---|
| RS232 | RS232 |
| SPI | SPI |
| I2C | I2C |
| CAN | CAN |
Генератор сигналів
(Двоканальний AG є додатковим для XDS3064E/XDS3104E;
одноканальний AG є додатковим для XDS3104(A)/XDS3204(A)E.)
| Максимальна частота |
25 МГц |
| Частота вибірки |
125 MS/sec |
| Канали |
2 або 1 |
| Вертикальна роздільна здатність |
14 біт |
| Амплітудний діапазон |
2 mVpp - 6 Vpp |
| Довжина форми хвилі |
8 К |
|
Стандартні форми хвилі |
Синусоїда, квадратична, рампа та імпульсна |
|
Довільні форми хвилі |
Експоненційне зростання, Експоненційне падіння, Sin(x)/x, Покрокова хвиля, Шум, і безліч інших, всього 46 вбудованих сигналів і визначених користувачем форма сигналу довільної форми |
Мультиметр
| Повномасштабне зчитування |
3¾ цифри (максимум 4000) |
| Діоди |
0 V - 1 V |
| Вхідний опір |
10 MΩ |
| ВКЛ викл. вимірювання |
<50(±30)Ω звуковий сигнал |
| Ємність |
51.2nF - 100uF: ±(3%±3 цифри) |
| Напруга |
DCV: 400mV, 4V, 40V, 400V, 1000V: ±(1%±1digit) Max. input: DC 1000V ACV: 400mV, 4V, 40V, 400V: ±(1%±3digit) 750V: ±(1.5%±3digit) Частота: 40Hz - 400Hz, Max. Вход: AC 750V (віртуальна величина) |
| Струм |
DCA: 40mA, 400mA: ±(1.5%±1 digit) 4A, 10A: ±(3%±3digit) ACA: 40mA: ±(1.5%±3digit) 400mA: ±(2%±1digit) 4A, 10A: ±(3%±3digit) |
| Імпеданс |
400Ω: ±(1%±3digit) 4KΩ~4MΩ: ±(1%±1digit) 40MΩ: ±(1.5%±3digit) |
Зовнішні специфікації приладу
| Розміри | 340 мм × 177 мм × 90 мм (L*H*W) |
| Вага | Приблизно 2.6 кг (без аксесуарів) |

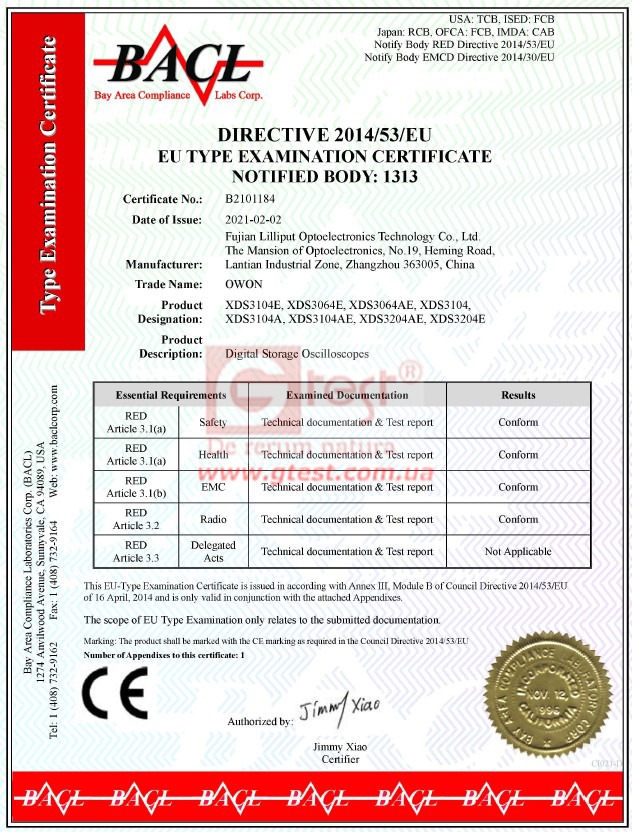

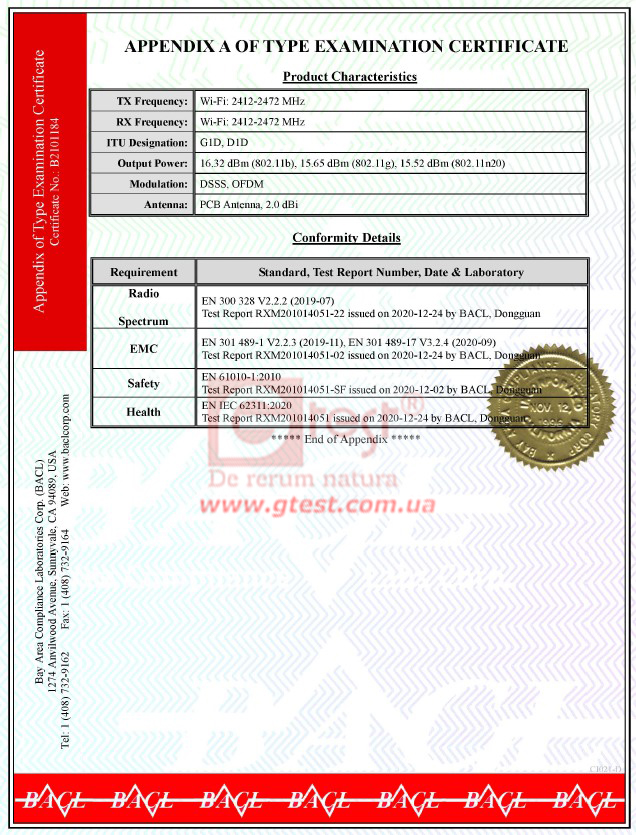

ВИМОГИ БЕЗПЕКИ ДО ЕЛЕКТРООБЛАДНАННЯ ДЛЯ ВИМІР, КОНТРОЛЬ І ЛАБОРАТОРНЕ ВИКОРИСТАННЯ
