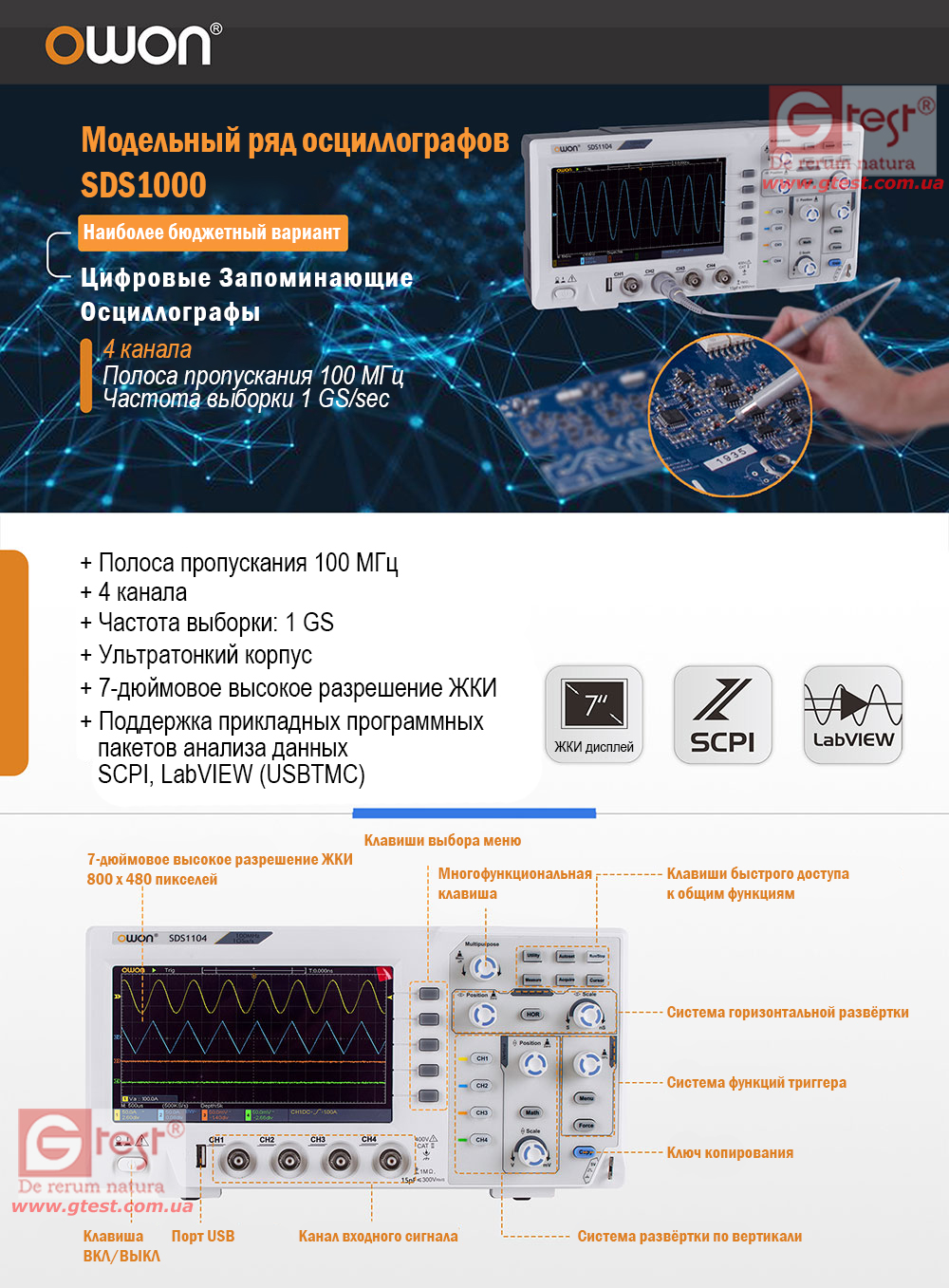

SDS1104 Осцилограф, 100 МГц, 4 канали
SDS1104 4-x канальний недорогий осцилограф, виробництва компанії OWON, має смугу пропускання 100 МГц, вибірку 1 ГВ/с, об'єм пам'яті 20к крапок.
• Смуга пропускання: 100 МГц
• Кількість каналів: 4 канали + зовнішній вхід синхронізації
• Швидкість вибірки: 1 ГВ/с (Real time)
• Об'єм пам'яті: 20к точок
• Дисплей 7" TFT роздільна здатність: 800 х 480
• Інтерфейс: USB
| SDS1104 | ||
| Смуга пропуску | 100 МГц | |
| Швидкість розгортки | від 2 нс/справ до 1000 с/справ | |
| Кількість каналів | 2 канали + вхід зовнішньої синхронізації | |
| Чутливість по вертикалі | від 5 мВ/поділ до 5 В/поділ. | |
| Похибка вимірів | 3% | |
| Час наростання | 3,5 нс | |
| Дозвіл по вертикалі | 8 біт | |
Вхідні параметри
| Вхідний імпеданс | 1 МОм, 15 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТІ, САТII |
| Коеф. поділу (стандартних пробників) | х1; х10 |
| Корекція за поефіцієнтом пробника | х1; х10; х100; х1000 |
Система синхронізації
| Режими синхронізації | авто, норм., одиничне захоплення |
| Умови синхронізації | за рівнем, відео |
| Джерело синхронізації | СН1, CH2 |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 1 ГВ/с |
| Еквівалентна швидкість вибірки | ні |
| Обсяг пам'яті | 20К |
| Алгоритм відновлення сигналу | sin(x)/x |
Система вимірювань та математичної обробки

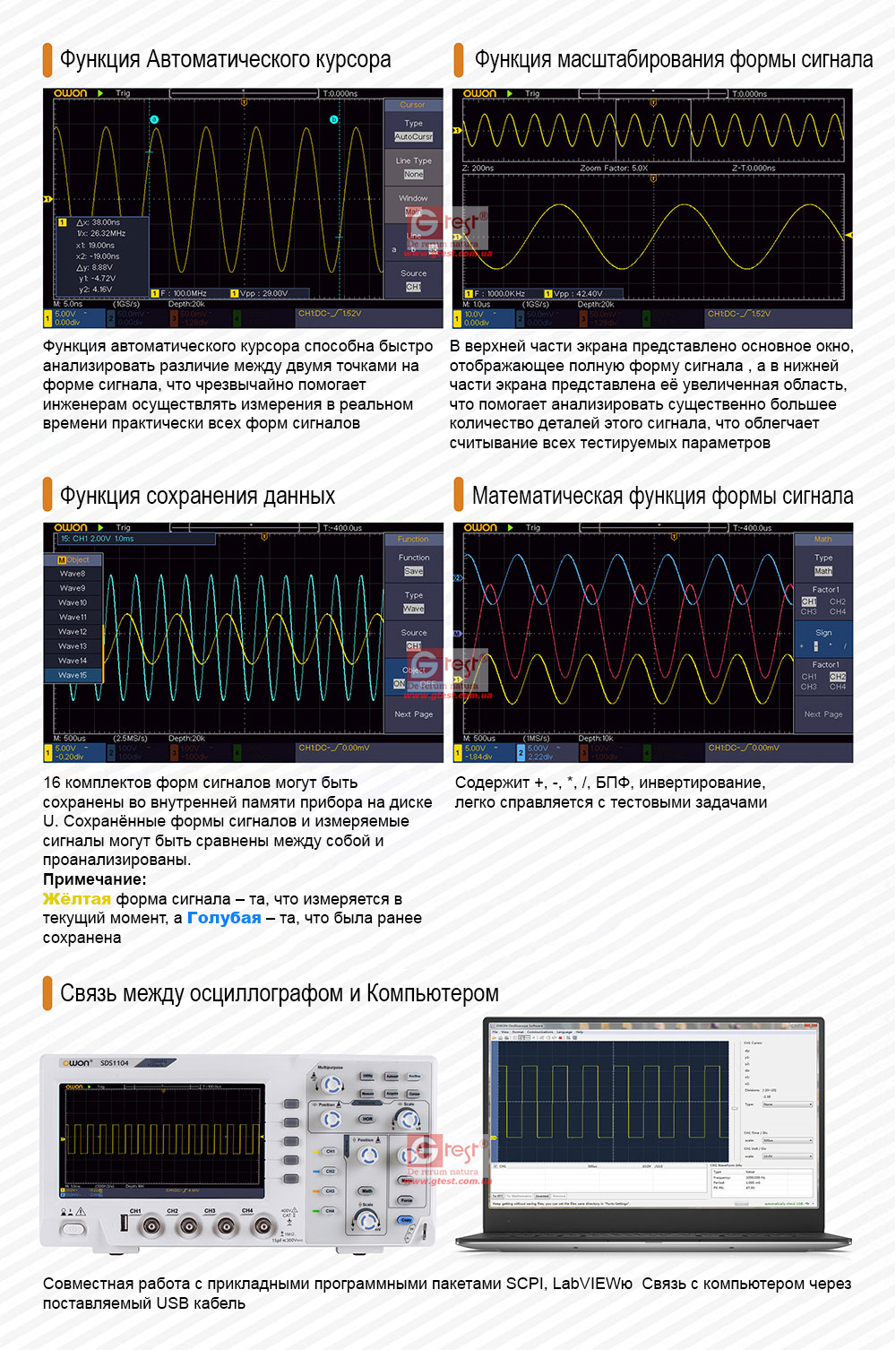

| Автоматичні виміри | Vpp, Vavg, RMS, Freq. A→B , area, cycle area |
| Функції математичні | додавання, віднімання, множення, поділ, БПФ |
загальні характеристики
| Дисплей | 7" технологія TFT, підсвічування LCD |
| Дозвіл | 800 х 480 |
| живлення | 100-240 В, 45-440 Гц, <15 Вт |
| Габарити | 301 (ширина) х 70 (глибина) х 110 (висота) |
| Маса | 1,1кг. |

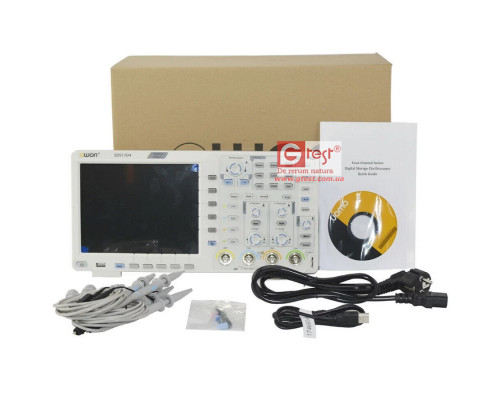

КОМПЛЕКТАЦІЯ
• Осцилограф SDS1104 – 1 шт.
• Пробники осцилографічні – 4 шт.
• Кабель живлення – 1 шт.
• Кабель USB – 1 шт.
• Посібник користувача – 1 шт.
• Гарантійний талон – 1 екз.
Можливі назви: SDS1104, SDS-1104
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернеться до нашого технічного фахівця за вказаними вище телефонами.
