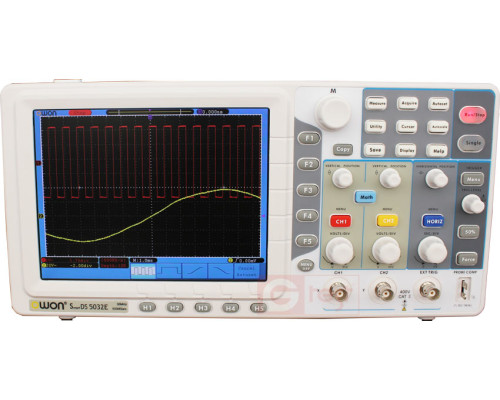

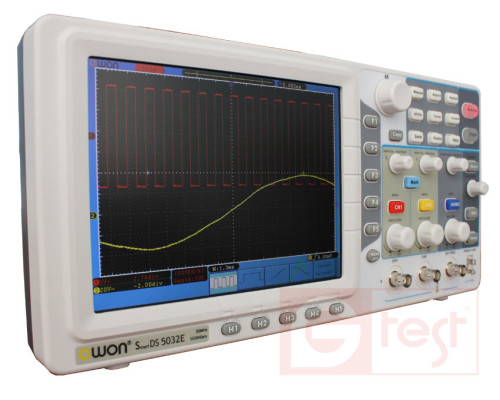

SDS7102E Осцилограф 100 МГц 2 канали
SDS7102E 2-x канальний цифровий осцилограф, виробництва компанії OWON , має смугу пропускання 100 МГц, вибірку 1 ГВ/с.

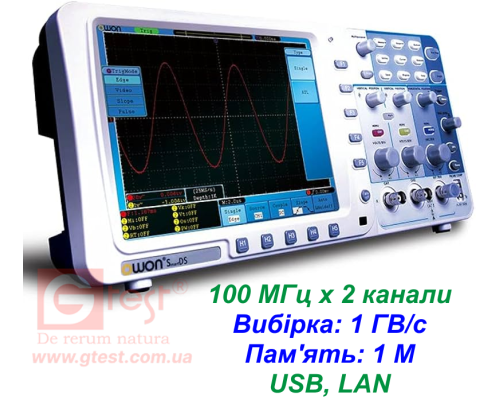

• Смуга пропускання: 100 МГц
• Кількість каналів: 2 канали+зовнішній вхід синхронізації
• Швидкість вибірки: 1 ГВ/с (Real time)
• Об'єм пам'яті: 10К точок
• Дисплей 8" TFT роздільна здатність: 800 х 600
• Підтримка SCPI команд програмування

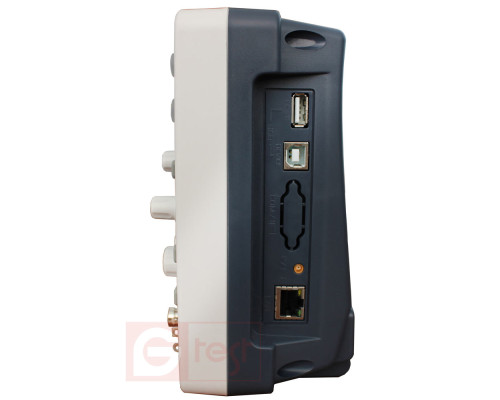

• Інтерфейс: USB, LAN
• Функція запису та відтворення осцилограм
• Функція тестування за межами PASS/FALL.
| Модель | SDS5032E | SDS6062E | SDS7072E | SDS7102E | SDS7122E | ||
| Смуга пропуску | 30 МГц | 60 МГц | 70 МГц | 100 МГц | 125 МГц | ||
| Кількість каналів | 2 канали + вхід зовнішньої синхронізації | ||||||
| Чутливість по вертикалі | від 5 мВ/поділ до 10 В/поділ. | від 5 мВ/поділ до 10 В/поділ. | |||||
| Похибка вимірів | 3% | ||||||
| Дозвіл по вертикалі | 8 біт | ||||||
| Швидкість розгортки | від 4 нс до 100 с | від 5 нс до 100 с | від 1 нс до 100 с | ||||
| крок: 1 - 2 - 4 | |||||||
Вхідні параметри
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТІ, САТII |
| Коеф. поділу (стандартних пробників) | х1; х10 |
| Корекція за поефіцієнтом пробника | х1; х10; х100; х1000 |
Система синхронізації
| Режими синхронізації | авто, норм., одиничне захоплення |
| Умови синхронізації | за рівнем, за параметром імпульсу, відео, наростання/спаду, зовнішній запуск |
| Джерело синхронізації | СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 250МВ/с (SDS5032E); 500МВ/с (SDS6062E); 1 ГВ/с ( SDS7072E, SDS7102E, SDS7122E ) |
| Еквівалентна швидкість вибірки | ні |
| Обсяг пам'яті | 10К (SDS5032E, SDS6062E); 100К/опц. 1М (SDS7072E, SDS7102E, SDS7122E) |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення |
| усереднення | 4, 16, 32, 64, 128, 256 |
| Режим формування форми | векторний, точковий |
| Функція післясвітлення | ні, 1 с, 2 с, 5 с, постійно |
| Алгоритм відновлення сигналу | sin(x)/x |
Система вимірювань та математичної обробки
| Автоматичні виміри | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Курсорні виміри | ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання |
| Функції математичні | додавання, віднімання, множення, поділ, БПФ |
Загальні характеристики

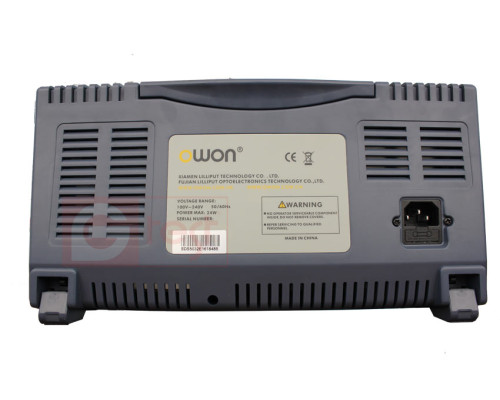

| Дисплей | 8" (21 см) технологія TFT, підсвічування LCD |
| Дозвіл | 800 х 600 |
| живлення | 100-240 В, 45-440 Гц, <18 Вт |
| Габарити | 348 (ширина) х 78 (глибина) х 170 (висота) |
| Маса | 1,5кг. |
КОМПЛЕКТАЦІЯ
• Осцилограф SDS7102E – 1 шт.
• Пробники осцилографічні – 2 шт.
• Кабель живлення – 1 шт.
• Кабель USB – 1 шт.
• Програмне забезпечення, CD-диск – 1 шт.
• Посібник користувача – 1 шт.
• Гарантійний талон – 1 екз.
Опціонально
• Сумка м'яка
• Пам'ять 10М точок лише для моделей SDS7072E, SDS7102E, SDS7122E.
РЕКОМЕНДУЄМО АКСЕСУАРИ
• Високовольтний пробник P4100 з дільником 1:100 для безпечного вимірювання напругою осцилографом до 2кВ.
• Токовий пробник СС65 для вимірювання постійного та змінного струму до 65А у смузі DC-20кГц.
• Токовий пробник СС650 для вимірювання постійного та змінного струму до 650А у смузі DC-20кГц.
