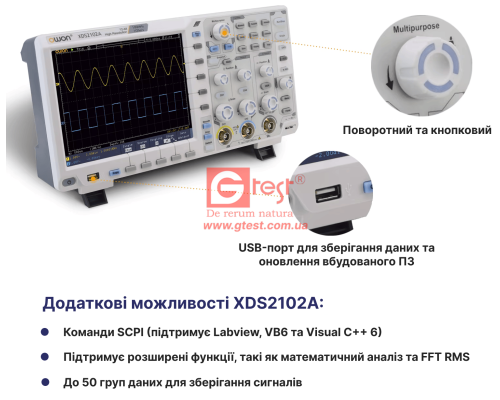

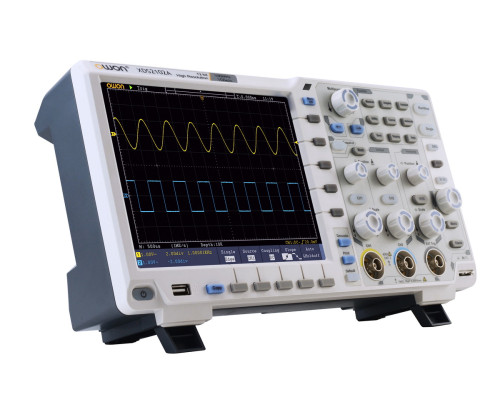

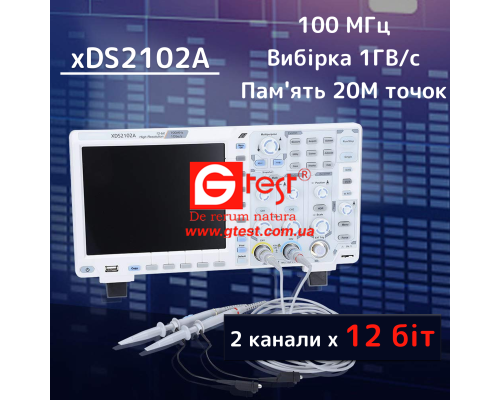

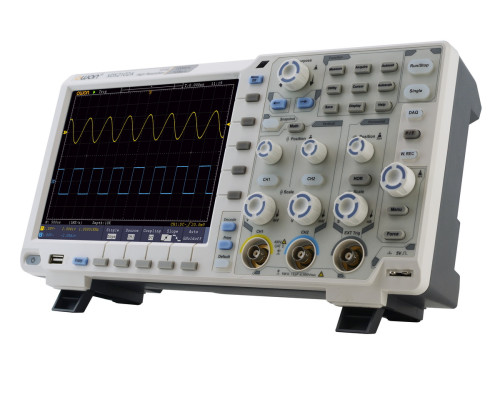

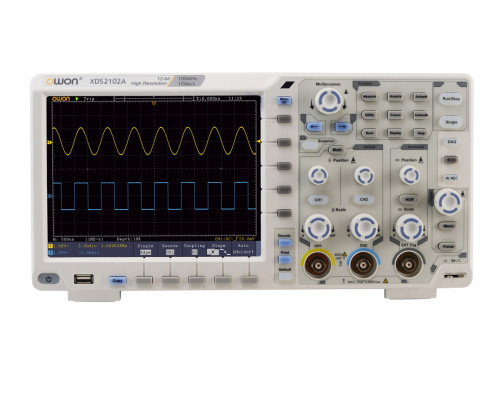

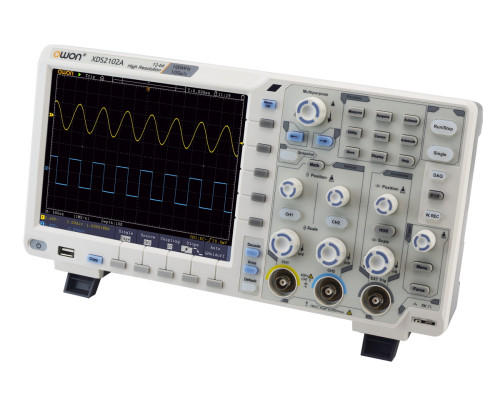

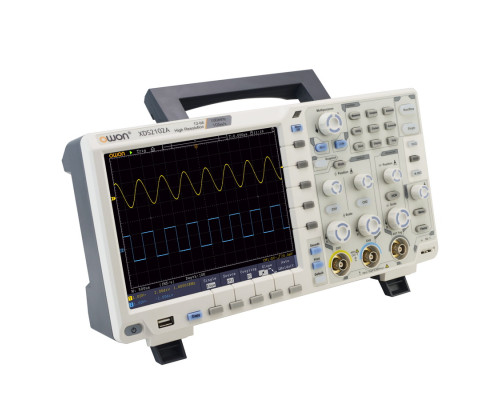

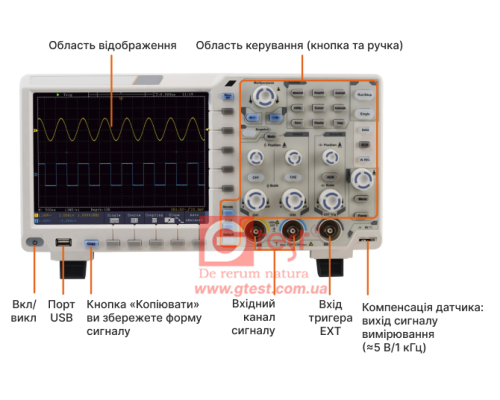

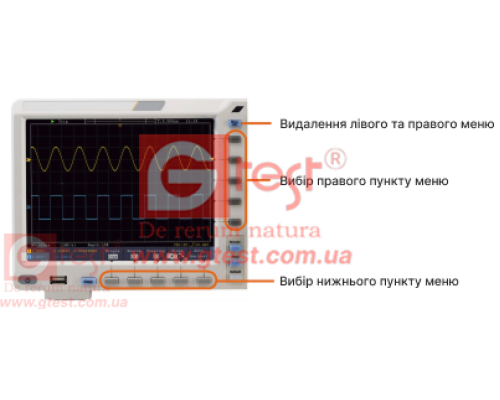

xDS2102A осцилограф 12 біт 2х100МГц 20М пікселів







Купити осцилограф xDS2102A можете зробивши замовлення за телефоном, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".





ОСОБЛИВОСТІ

• Смуга пропускання: 100 МГц, кількість каналів: 2 канали + зовнішній вхід синхронізації
• Висока роздільна здатність 12 біт
• Швидкість вибірки: 1 ГВ/с (Real time)
• Об'єм пам'яті: 20M пікселів
• Низький рівень власних шумів
• Посилення по вертикалі: 1 мВ/поділ до 10 В/поділ.
• Діапазон розгортки: від 2 нс до 1000 с/поділ.
• Висока швидкість захоплення осцилограм: 55000 осцилограм/сек.
• Функції мультиметра: напруга, струм, опір, ємність (опція).
• Підтримка протоколу SCPI
• Інтерфейс: USB, LAN, VGA (опція), Wi-Fi (опція)
• Захоплення та декодування: RS232, SPI, I2C, CAN.



Посібник користувача xDS2102A (pdf.)

Програмне забезпечення для xDS2102A (rar.)

Драйвера та посібник зі встановлення xDS2102A (rar.)





ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



Модель	xDS2102A
Дозвіл по вертикалі	12 біт
Смуга пропуску	100 МГц
Час наростання фронту	< 3,5 нс
Кількість каналів	2 канали + вхід зовнішньої синхронізації
Чутливість по вертикалі	від 1 мВ/под до 10 В/под
Похибка вимірів	1%
Швидкість розгортки	від 2 нс/под. до 1000 с/под
Пам'ять	20м крапок



Вхідні параметри

Вхідний імпеданс	1 МОм ± 2%, 15 пФ ± 5 пФ; 50 Ом ± 2%
Режими входу	AC, DC, GND
Максимальна вхідна напруга	1 MОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms
Коеф. поділу (стандартних пробників)	х1; х10
Корекція за коефіцієнтом пробника	0.001X - 1000X

Система синхронізації

Режими синхронізації	авто, норм., одиничне захоплення

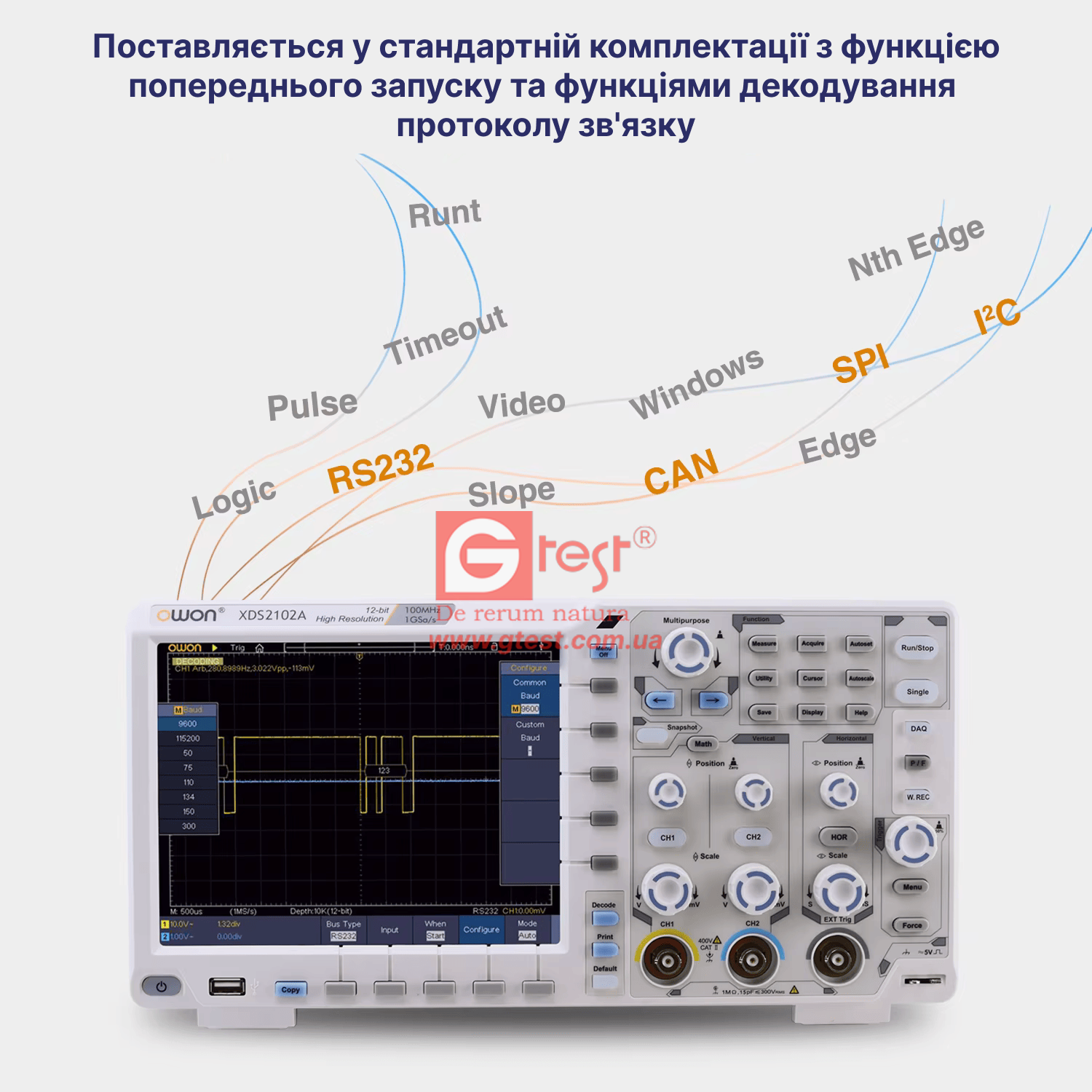

Умови синхронізації	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опціонально: I2C, SPI, RS232, CAN + декодування I2C, SPI, RS232 та CAN
Джерело синхронізації	СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення

Система цифрової обробки

Тип вибірки	у реальному часі
Швидкість вибірки	1 ГВ/с – 8 біт, 500 МВ/с – 12 біт
Збереження осцилограм	100 у внутрішній пам'яті
Обсяг пам'яті	20 М крапок
Режим вибірки	пряма вибірка, реєстрація піків, усереднення
Режим формування форми	векторний, точковий
Алгоритм відновлення сигналу	sin(x)/x

Система вимірювань та математичної обробки

Автоматичні виміри	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, + Width, - Width, + Duty, - Duty, Duty Cycle, Delay A → B ↑, Delay A → B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Курсорні виміри	ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання
Функції математичні	додавання, віднімання, множення, поділ, БПФ

ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ

Дисплей	8" кольоровий LCD, 800 x 600 (опція сенсорного дисплея 1024 x 768 IPS)

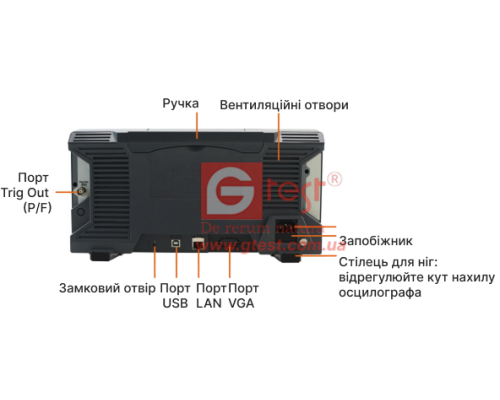

Інтерфейси	USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, VGA (опціонально), Wi-Fi (опціонально)
живлення	100-240 В, 45-440 Гц, < 15 Вт

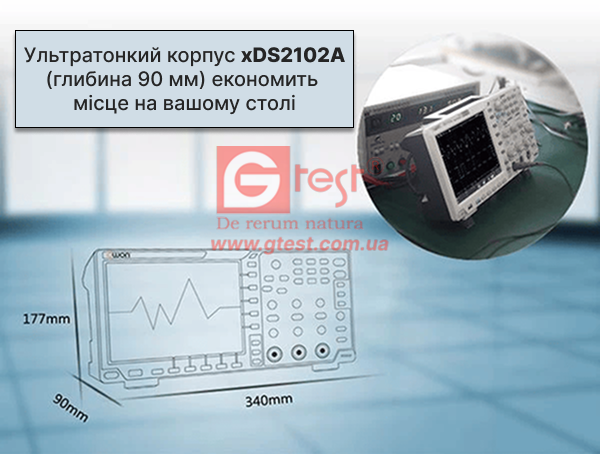

Габарити	340 (ширина) х 177 (висота) х 90 (глибина)
Маса	2,6 кг.

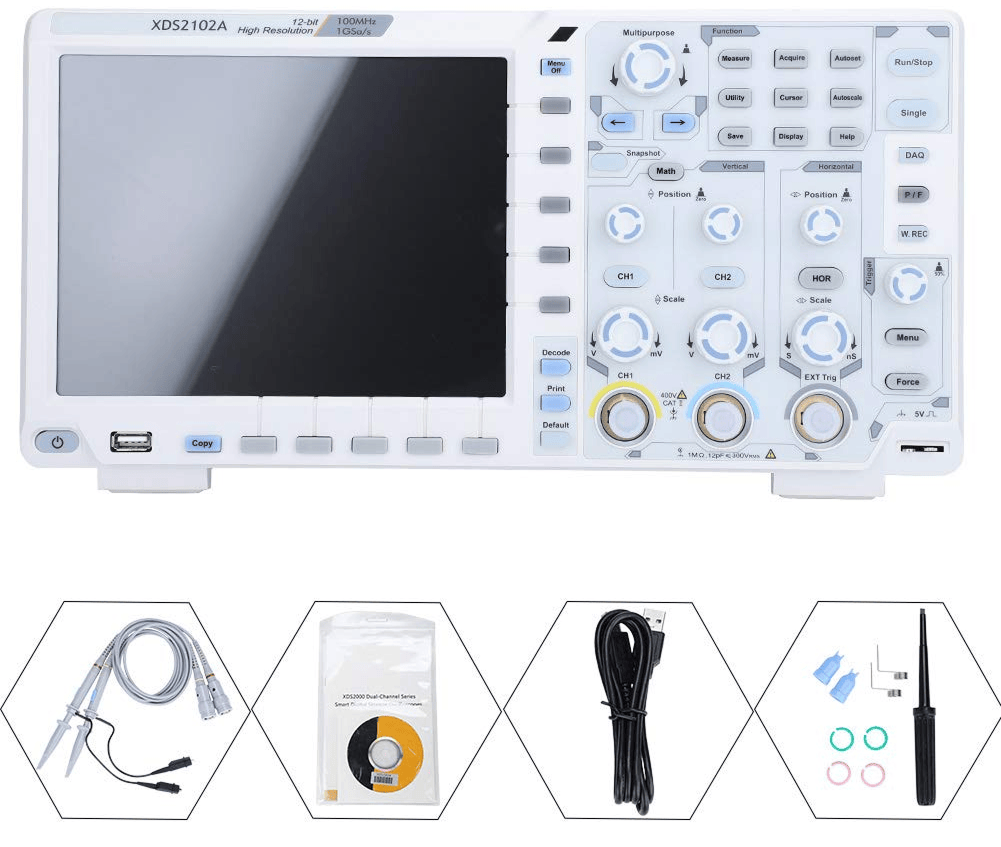

КОМПЛЕКТАЦІЯ

• Осцилограф xDS2102A – 1 шт.
• Пробники осцилографічні – 2 шт.
• Кабель живлення – 1 шт.
• Кабель USB – 1 шт.
• Програмне забезпечення, CD-диск – 1 шт.
• Посібник користувача – 1 шт.
• Гарантійний талон – 1 екз.

У комплект поставки x DS2102A включені осцилографічні щупи P5100 (2 шт.) з перемиканим коефіцієнтом поділу 1:1 і 1:10. Максимальна робоча напруга для щупа P5100 в режимі розподілу 1:10 не повинна перевищувати 600 В. У разі, якщо потрібно виконувати аналіз сигналів з великою напругою рекомендуємо осцилографічні щупи P4100 (100 МГц, розподіл 1:100) або P4250 (2 1:100) з максимальною робочою напругою до 2000 В.

ОПЦІЇ

• xDS-BAT 13200 мАг акумуляторна батарея для осцилографів OWON серії xDS3000







12-бітна висока вертикальна роздільна здатність, великий 8-дюймовий чіткий TFT-дисплей

Серія XDS представляє 12-бітний апаратний АЦП, точність якого у 16 ​​разів вища, ніж у інших 8-бітових осцилографів на ринку. Це зробить результати вимірів чіткішими. Якщо вам потрібно перевірити збій без завад від базового шуму. Це також відповідає вимогам високоточних вимірів.

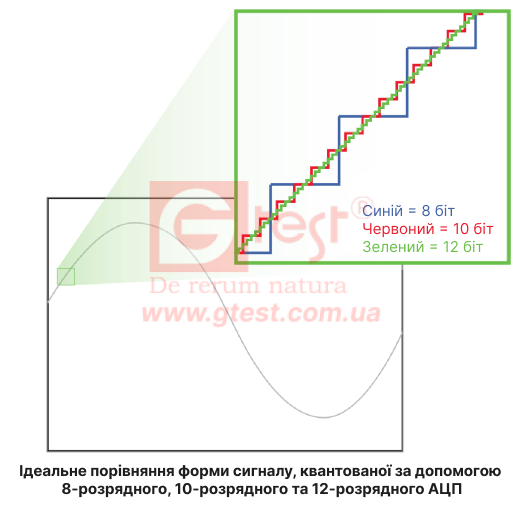

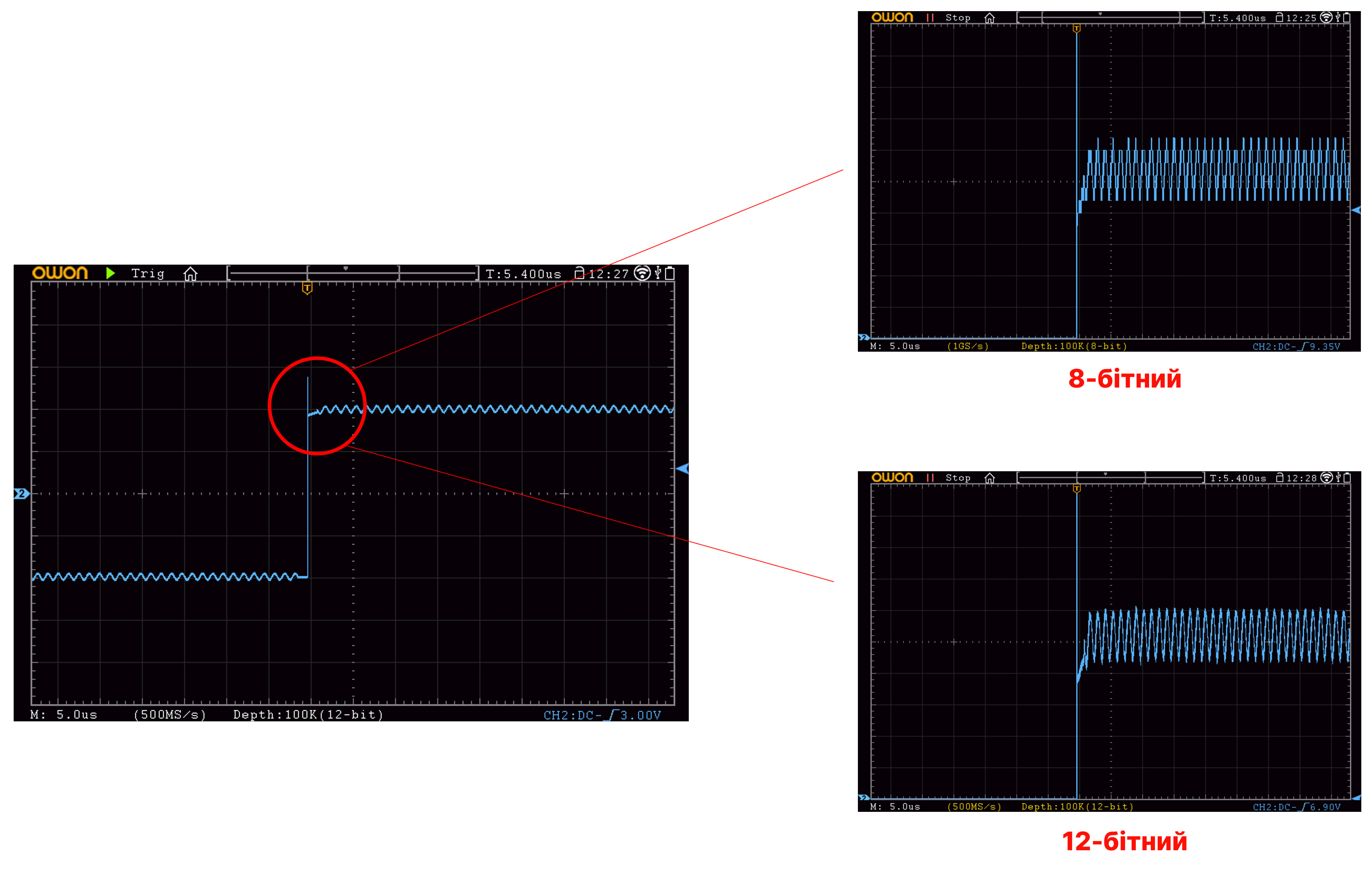

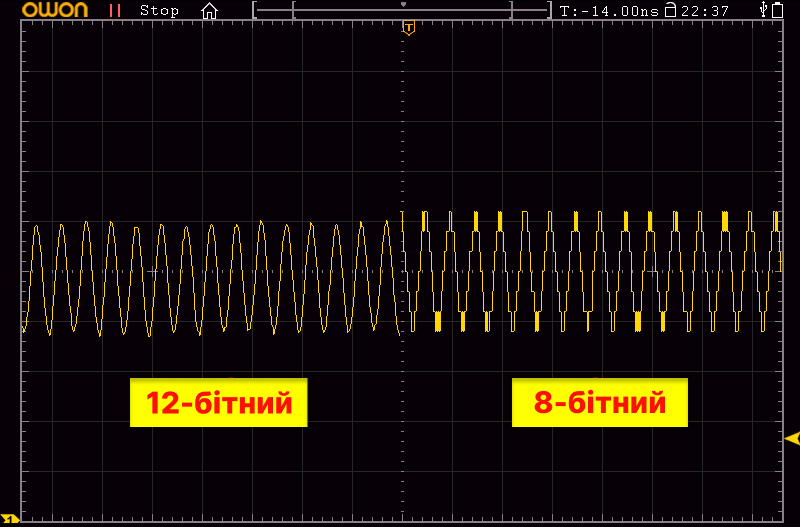

При тій самій формі сигналу 12-бітний АЦП може відображати більш докладну форму, в той час як 8-бітний АЦП форма сигналу стає розмитою.

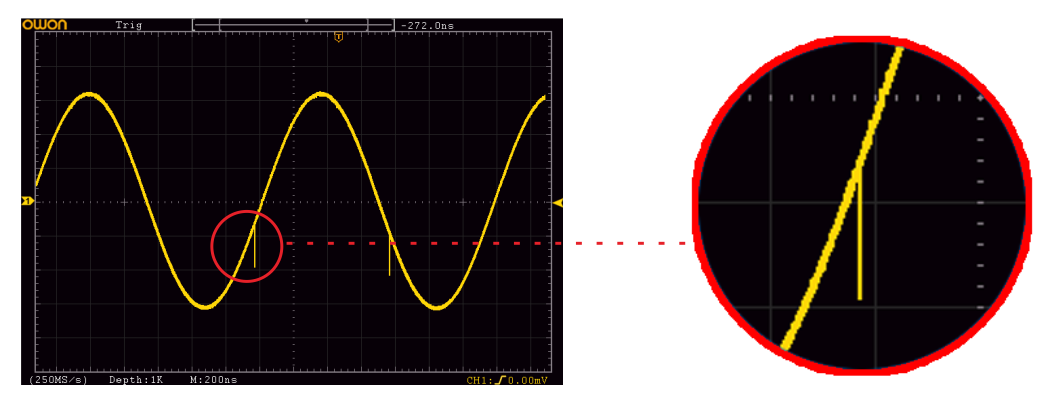

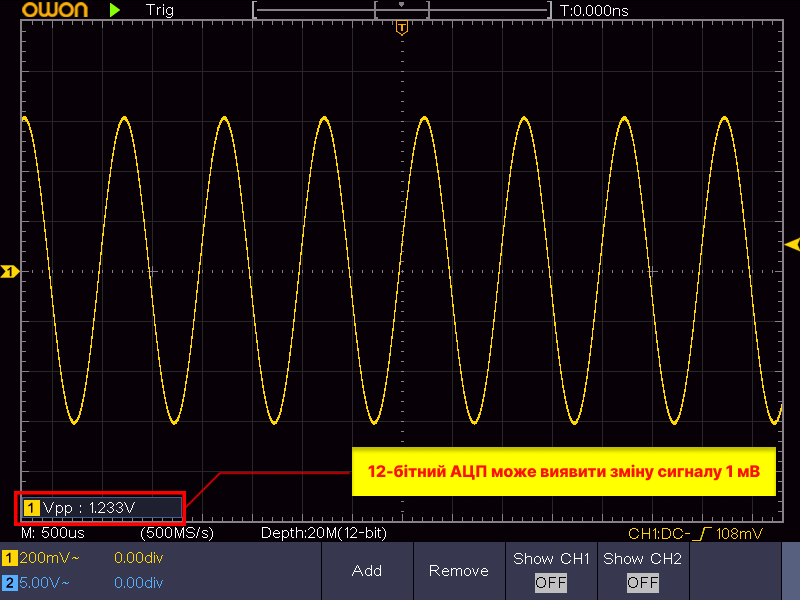

12-бітний АЦП забезпечує точне вимірювання значення. Таким чином, осцилограф може виявити зміну.
сигналу в 1 мВ, тоді як звичайний осцилограф на ринку може виявити лише зміну 10 мВ.

Максимальна частота поновлення сигналу 55 000 кадрів/сек.

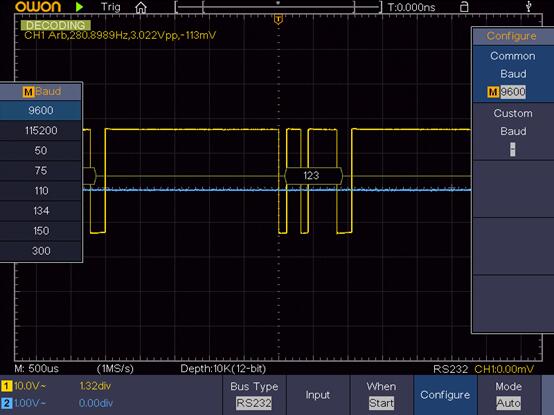

Стандартна функція декодування SPI/I2C/RS232/CAN

XDS 2102A - стандартний з довжиною запису 20 Мт. Може зберігатися більше інформації про хвилі.

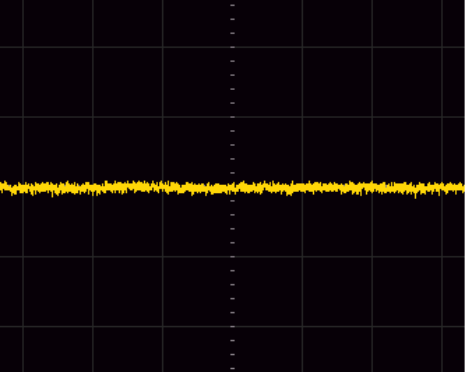

Базовий шум XDS2102A низький, шум займає всього 3 невеликі поділки нижче 1 мВ/діл.
Це дозволяє вимірювати слабкий сигнал.

Можливі назви: xDS2102A, xDS-2102A

Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
