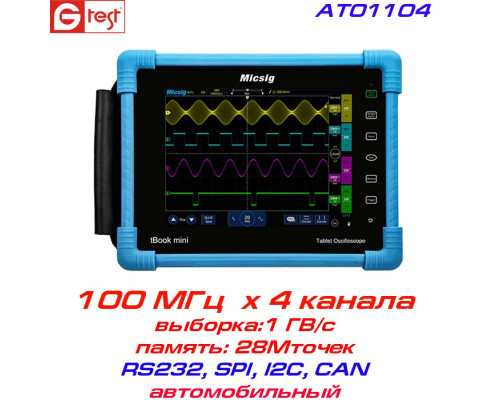

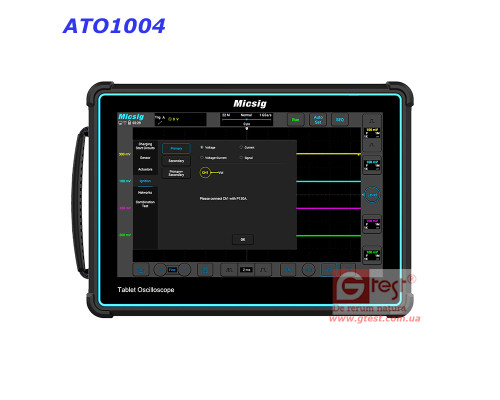

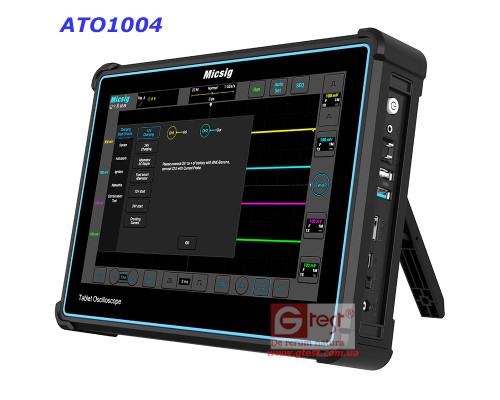

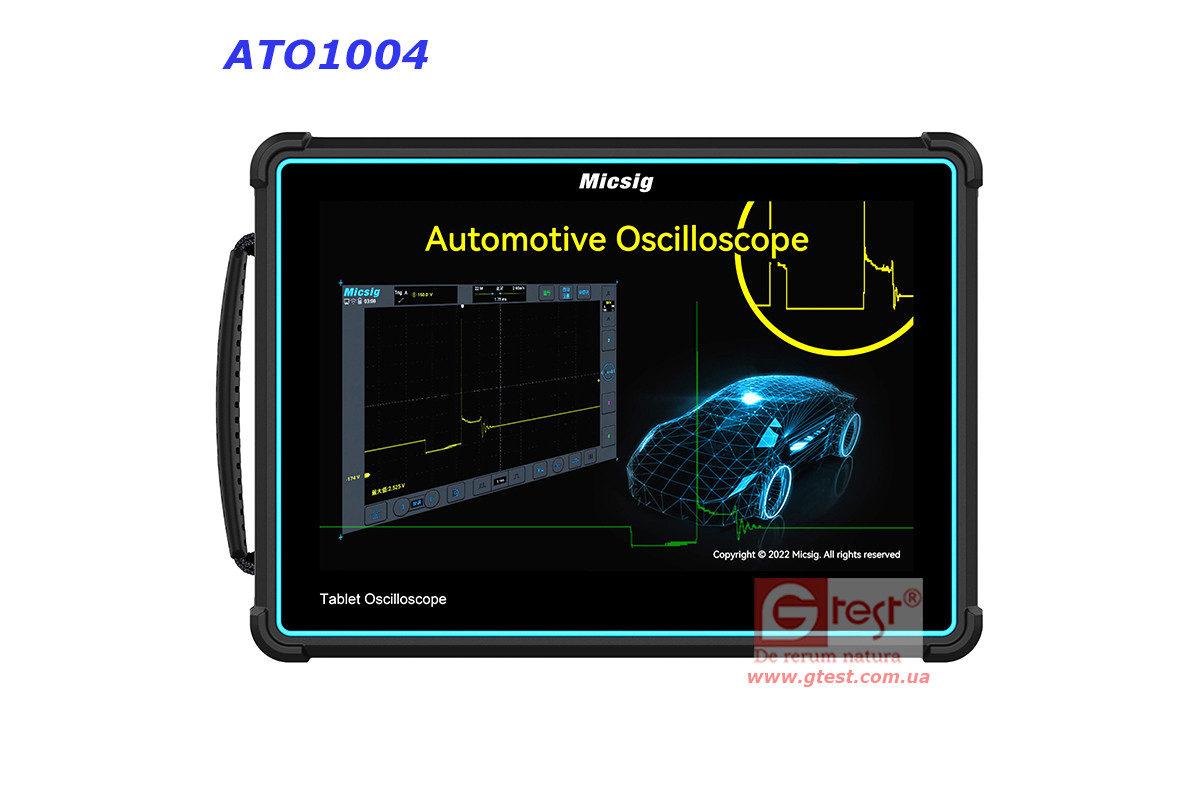

Micsig ATO1004 Багатофункціональний автомобільний планшетний осцилограф
Micsig ATO1004 10,1-дюймовий осцилограф із сенсорним РК-екраном, 4 аналогових канали, макс. Багатофункціональний планшетний осцилограф, 110 Мпц
|

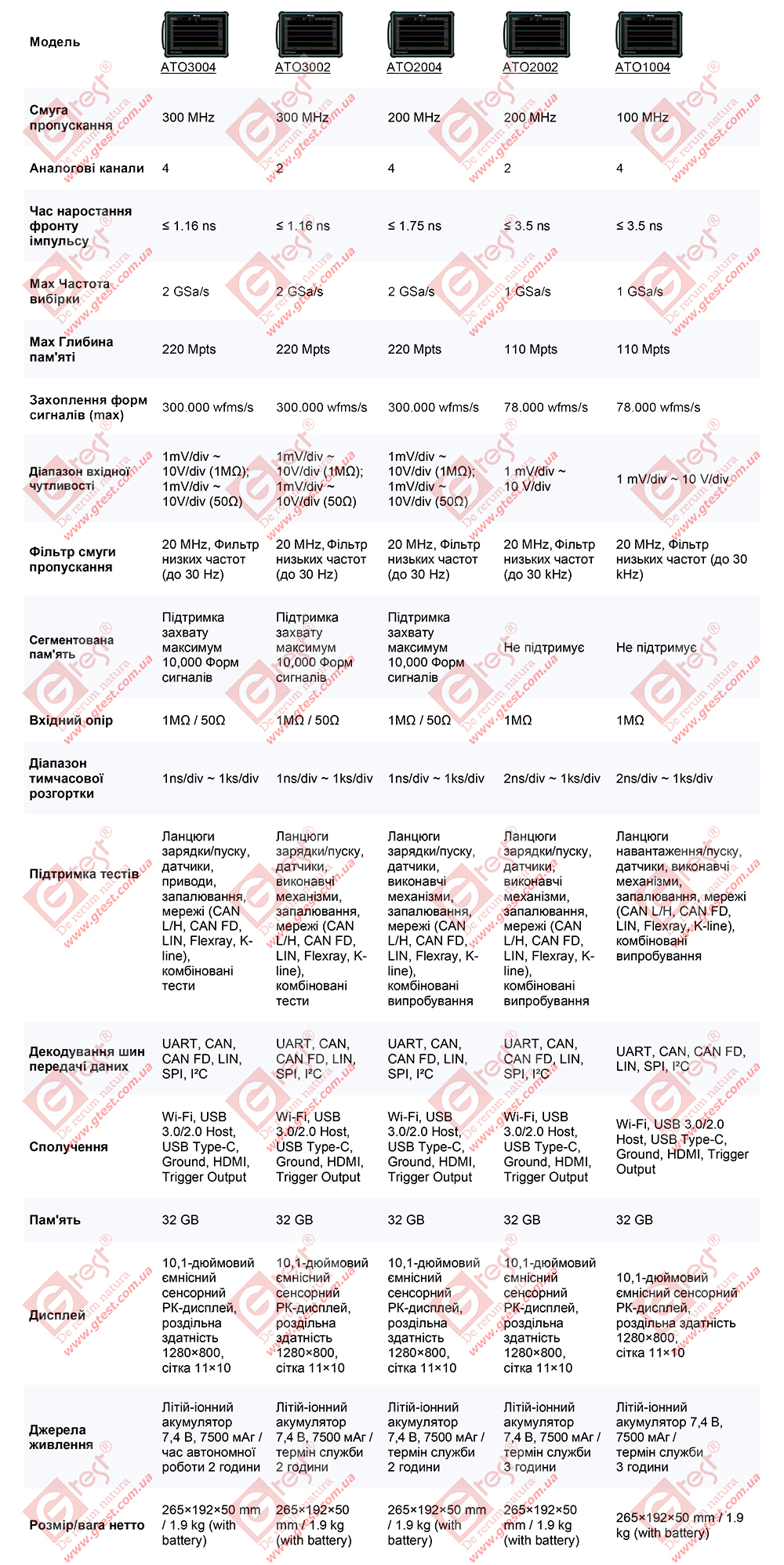

Модель |
ATO1004 |
||||||
| Смуга пропускання |
100 МГц |
||||||
|

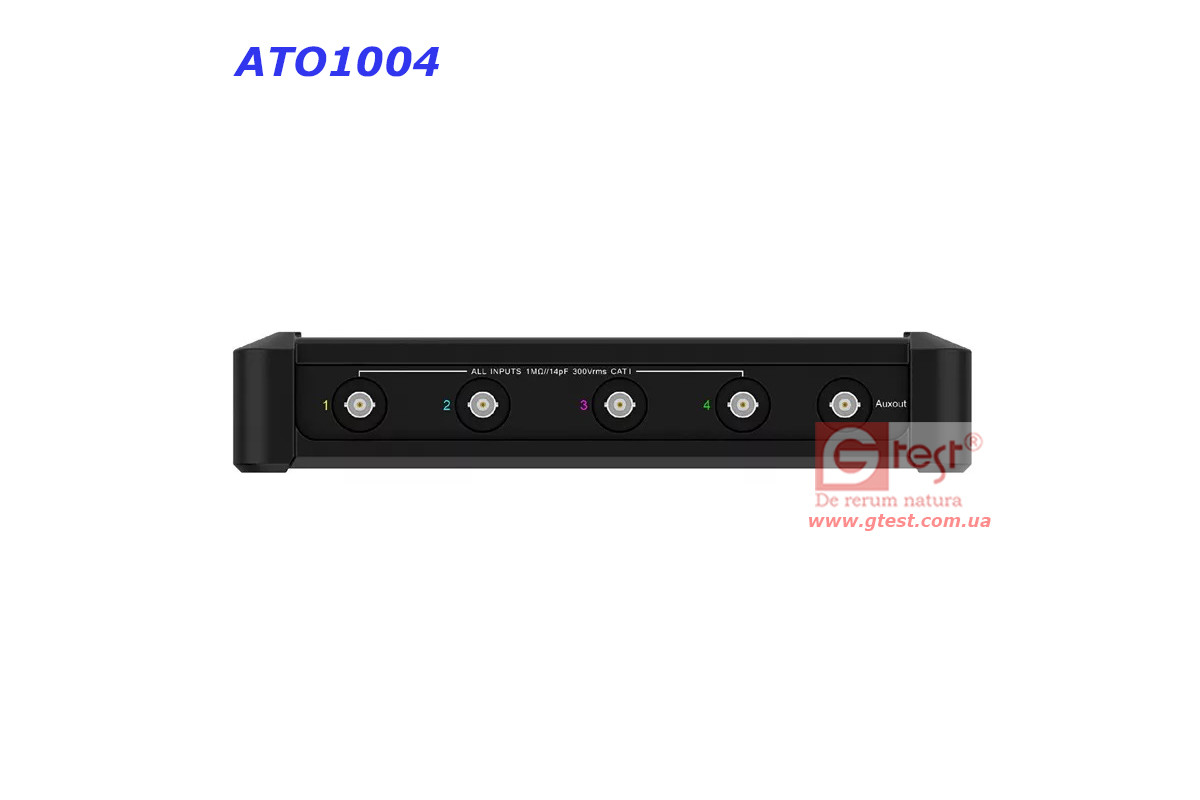

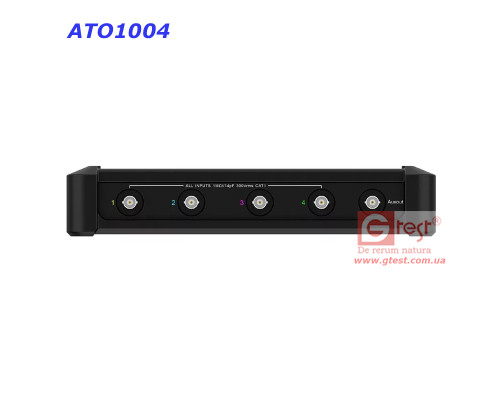

Аналогові канали |
4 |
||||||
|
Частота дискретизації (макс.) |
1 Гвиб/с |
||||||
| Глибина пам’яті |
110 Mpts |
||||||
| Швидкість захоплення сигналів (макс.) | 78 000 осцилограм/с | ||||||
| Підтримка тестів верхніх і нижніх частот | до 30 кГц | ||||||
| Сегментоване сховище |
Н/Д |
||||||

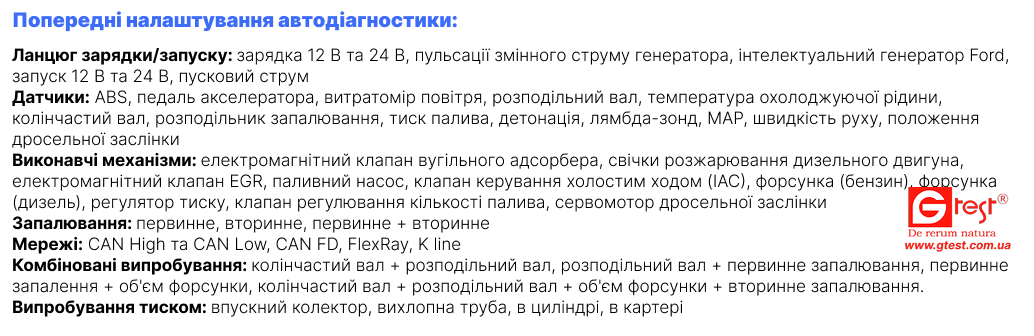

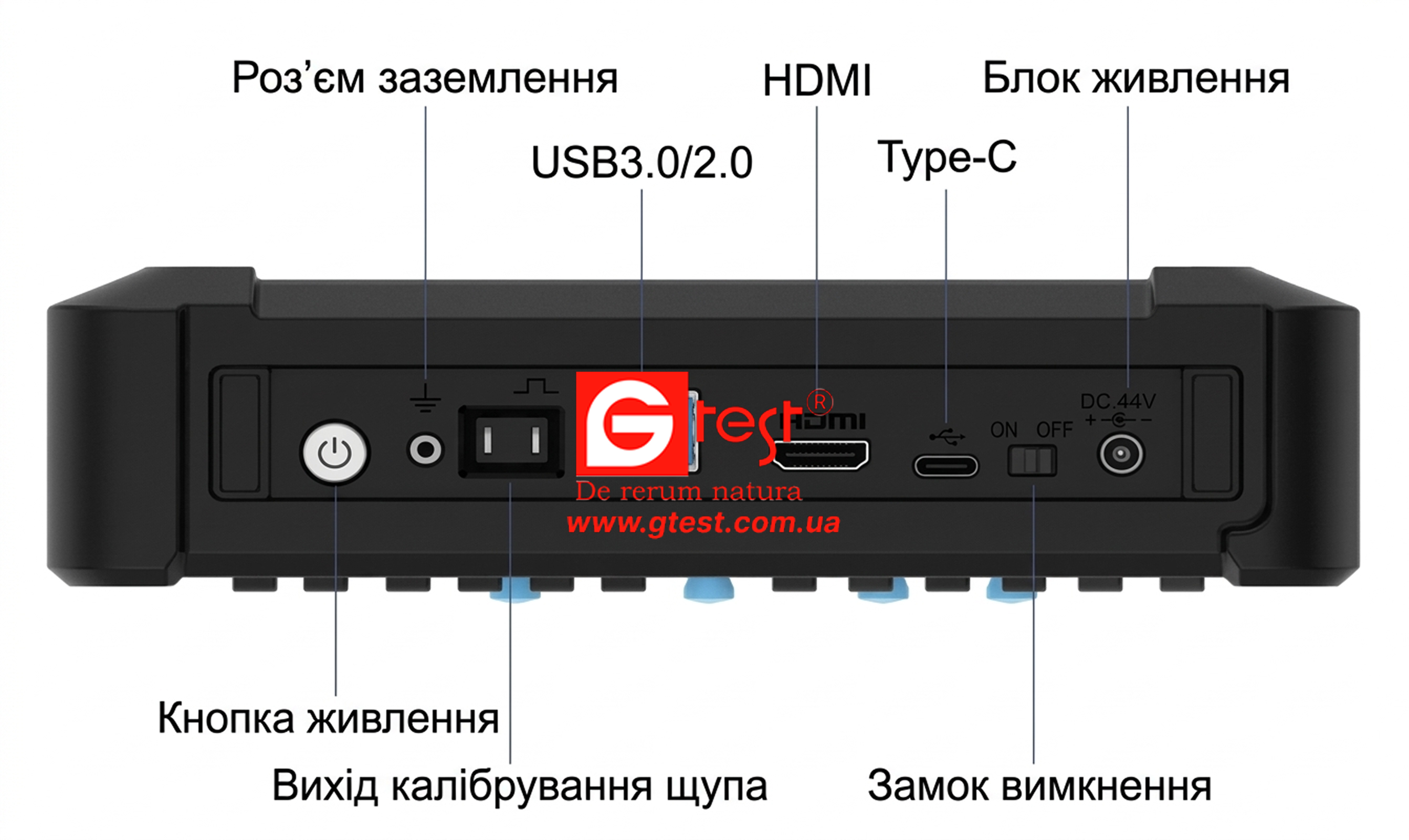

| Підтримувані тести | Випробування ланцюгів заряджання/пуску, датчиків, виконавчих механізмів; запалювання; мережі (CAN L/H, CAN FD, LIN, FlexRay, лінія K); комбіновані тести | ||||||
| Інтерфейси |
Wi-Fi, USB 3.0/2.0 Host, USB Type-C, заземлення, HDMI, тригерний вихід |
||||||
| Дисплей | Промисловий 10,1″ TFT-LCD (1280×800), 11×10 поділок | ||||||
| Розміри / вага (нетто) | 265 × 192 × 50 мм / 1,9 кг (з акумулятором) | ||||||
| Акумулятор / тривалість роботи | 7,4 В, 7500 мА·год / до 5 год | ||||||

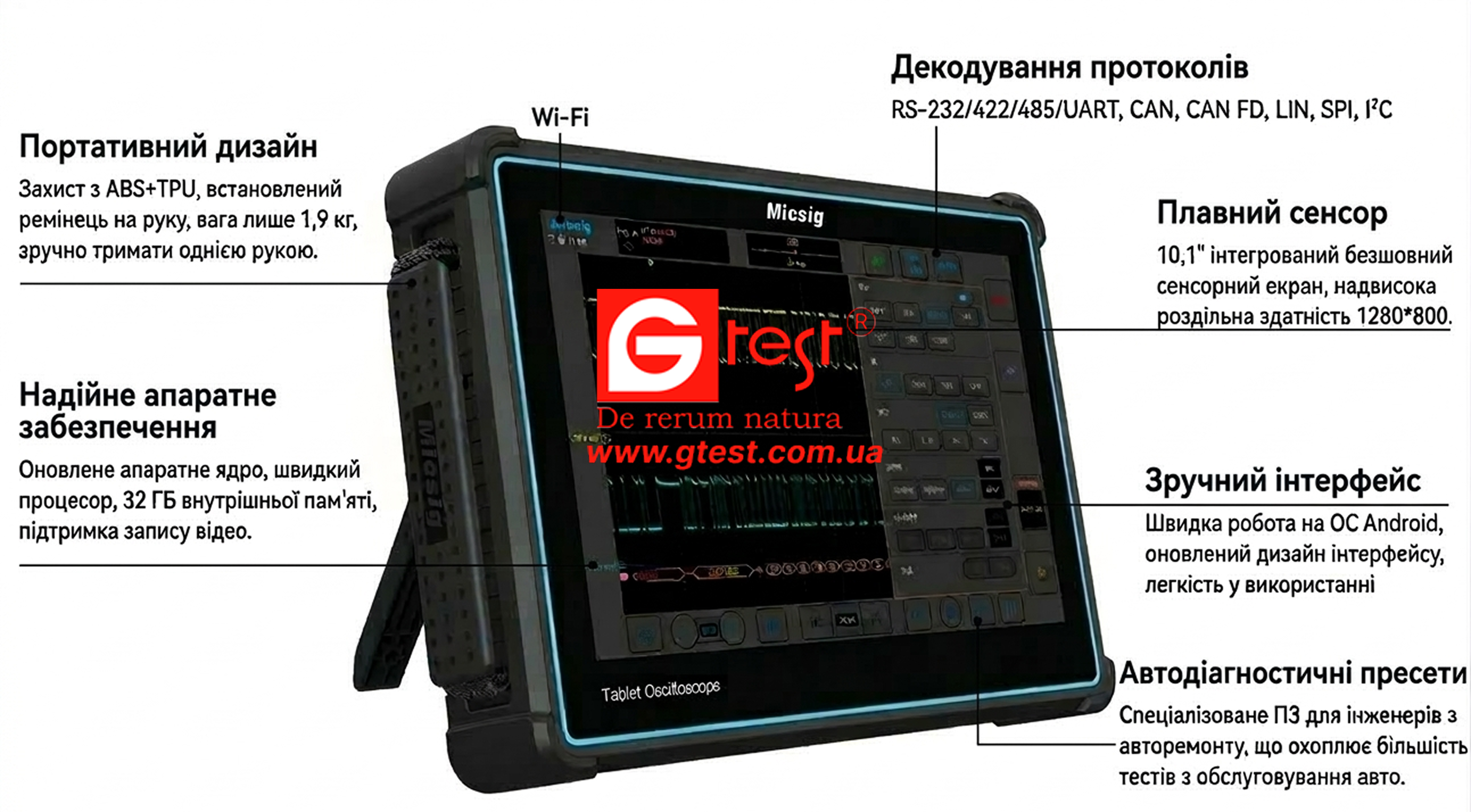

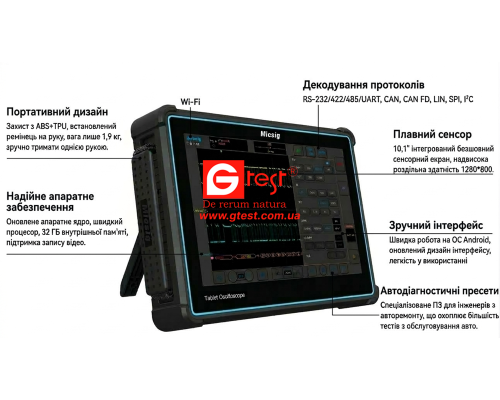

Опис

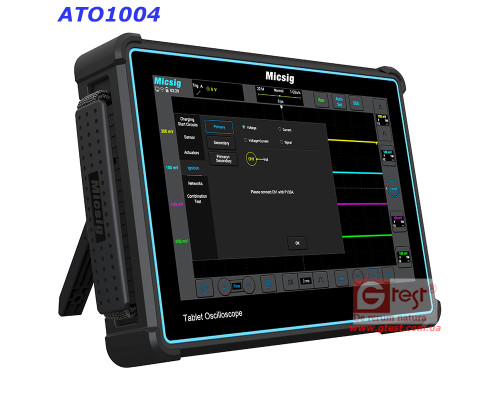

ATO1004 – це інноваційний автомобільний осцилограф, перший у світі мобільний осцилограф для польового використання, яким можна керувати виключно за допомогою 10,1-дюймового сенсорного екрану та забезпечує комплексні функції автомобільної діагностики. Час роботи акумулятора може тривати до 4 годин і може бути продовжено на невизначений термін шляхом заміни за необхідності запасним акумулятором.
ATO1004 орієнтований на автомобільну діагностику та забезпечує високу зручність використання завдяки застосуванню операційної системи Android. Пристрій також має зовнішній тригерний вихід, тому його можна використовувати як еквівалентний настільний осцилограф в лабораторії. На додаток до декодування послідовної шини ATO1004 пропонує різні функції автомобільної діагностики, такі як перевірка ланцюга зарядки і запуску, випробування під тиском, такі як стиск циліндра і тиск палива.
ATO1004 має частоту дискретизації 1 ГГц, глибину пам'яті 110 Мт, швидкість збору сигналу до 78 000 осцилограм на секунду, 4 канали, смугу пропускання 100 МГц та 4 канали. Крім того, сенсорний РК-дисплей має роздільну здатність 1280*800 пікселів, що також підтримує роботу з кількома дотиками. Програма осцилографа (IOS та Android) дозволяє віддалено керувати осцилографом через WIFI. Крім того, осцилограф має інтерфейси USB та Ethernet.
Сенсорне управління Micsig ATO1004 є абсолютно інтуїтивно зрозумілим. Ця проста операція сьогодні незамінна для користувачів смартфонів та планшетів, але для осцилографа вона є новою та інноваційною. Завдяки цифровій системі запуску джиттер запуску дуже низький, а запуск дуже точний. Крім того, осцилограф підтримує запуск по послідовній шині та декодування шини.
Функції
- Інтегроване автомобільне діагностичне програмне забезпечення.
- Комплексні параметри для автоматичної діагностики.
- Безкоштовне онлайн оновлення програмного забезпечення на все життя.
- Компактний осцилограф із 4 каналами
- Смуга пропускання 100 МГц
- Частота дискретизації в реальному часі 1 Гвиб./с.
- Операційна система Android
- Змінний акумулятор
- Глибина пам'яті до 110 Мбіт/с.
- Швидкість збирання даних 78 000 Вт/с.
- Промисловий РК-дисплей діагоналлю 10,1 дюйма/20,3 см, роздільна здатність 1280x600, ємнісний багатоточковий сенсорний екран.
- Інтерфейси: Wi-Fi, хост USB 3.0/2.0, USB Type-C, HDMI, тригерний вихід, заземлення
- З'єднання для калібрування зонда.
- Підтримується запуск та декодування шин: UART, I²C, SPI, CAN, CAN FD, LIN, Flexray.
- Програмне забезпечення для ПК, мобільний додаток iOS та Android для віддаленого керування осцилографом.
- Вбудована пам'ять 32 ГБ для запису сигналів та відео.
- Літійна батарея, час автономної роботи до 5 годин.
- Спільне використання екрану через Wi-Fi, USB та HDMI.
- Портативний планшет із універсальними функціями.
ІНСТРУКЦІЯ ПО ЕКСПЛУАТАЦІЇ (English, PDF)

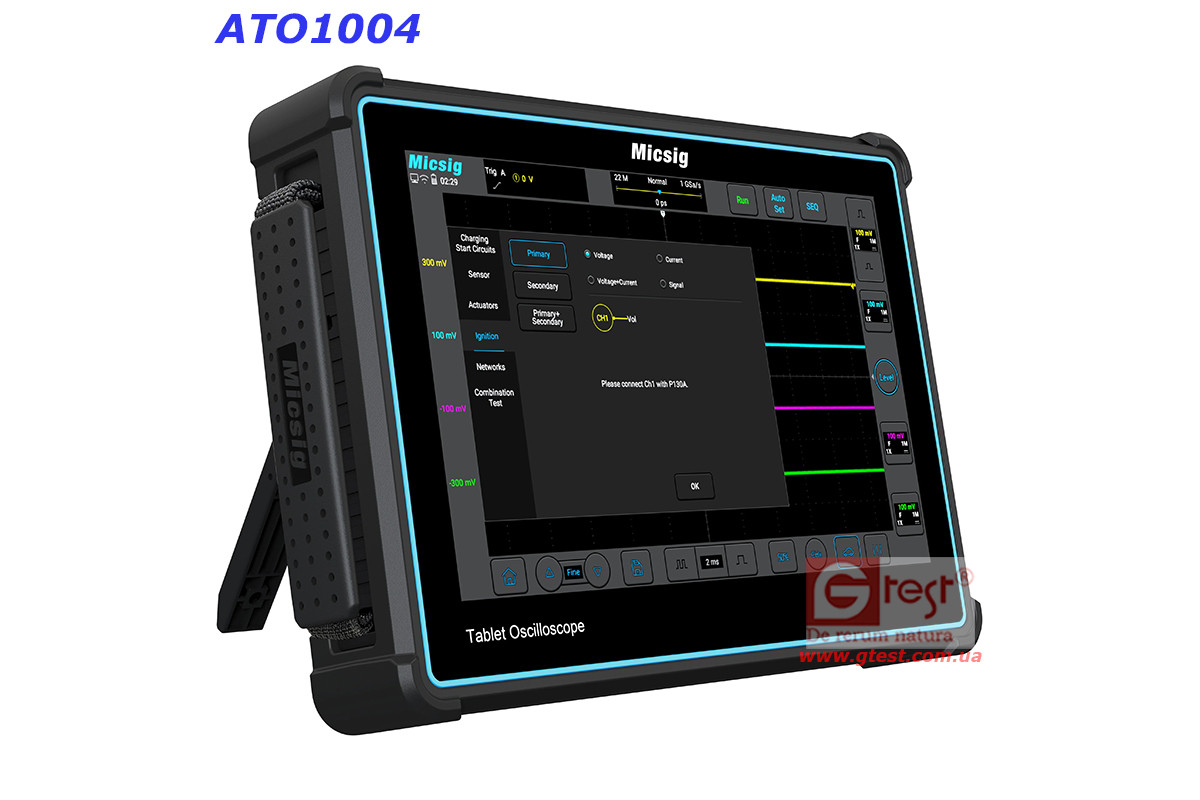

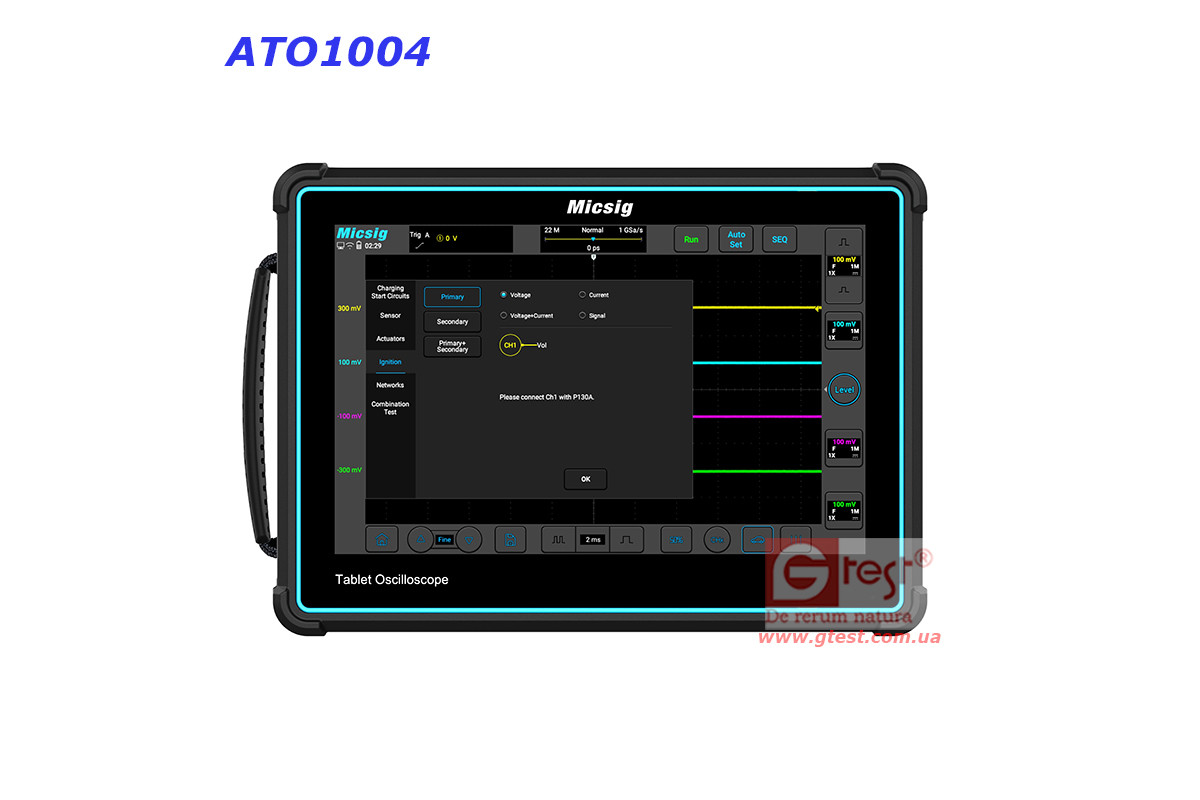

Приклади діагностики автомобілів

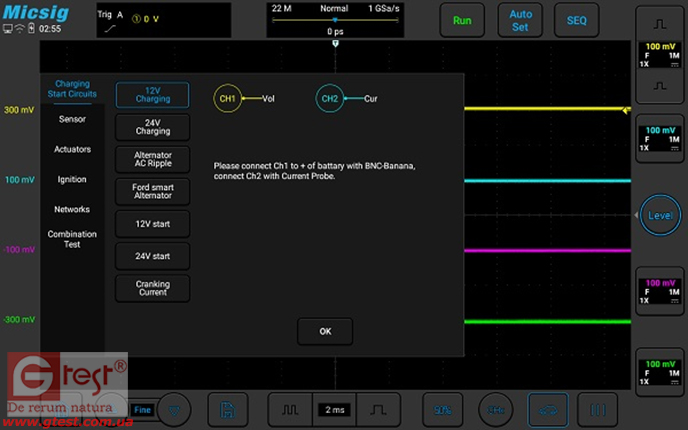

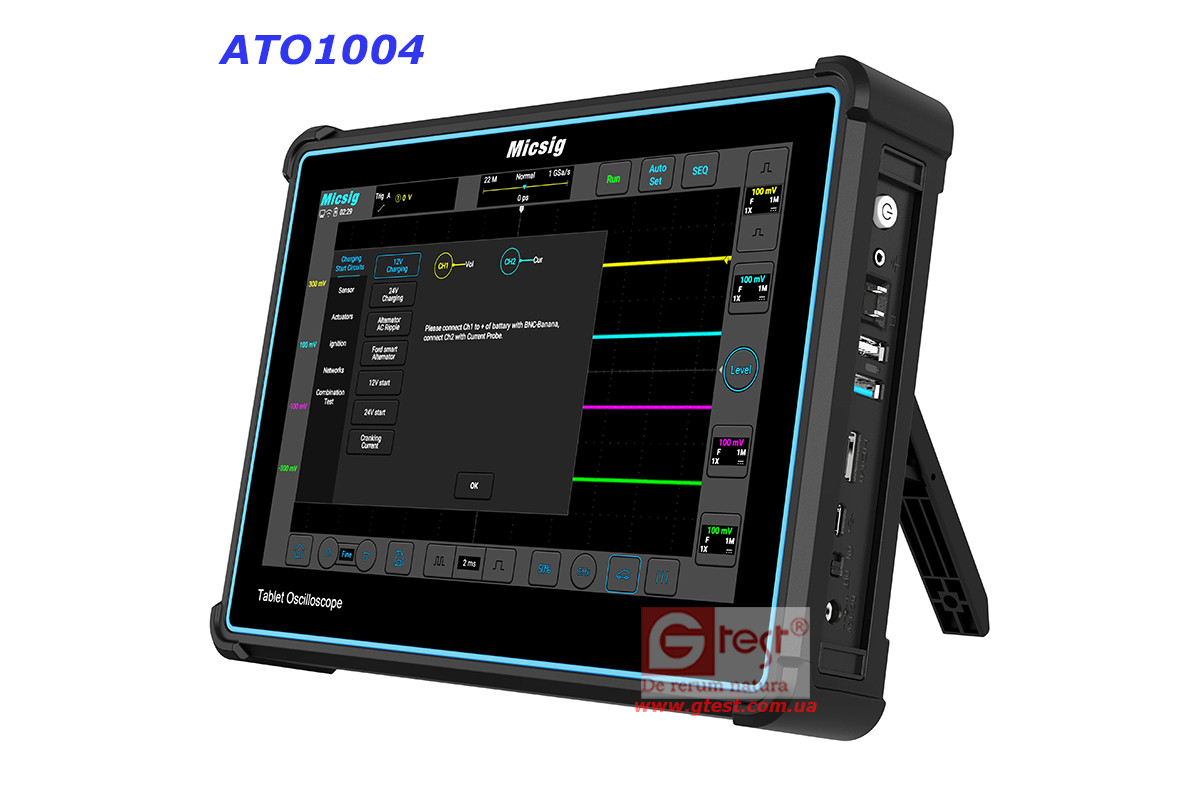

Мал. 1. Тестування ланцюга зарядного/пускового струму
Осцилографи ATO підтримують тестування та перевірку заряду/запуску 12 В та 24 В, пульсацій заряду, пускового струму та інші тести.
Мал. 2. Спеціальні тести

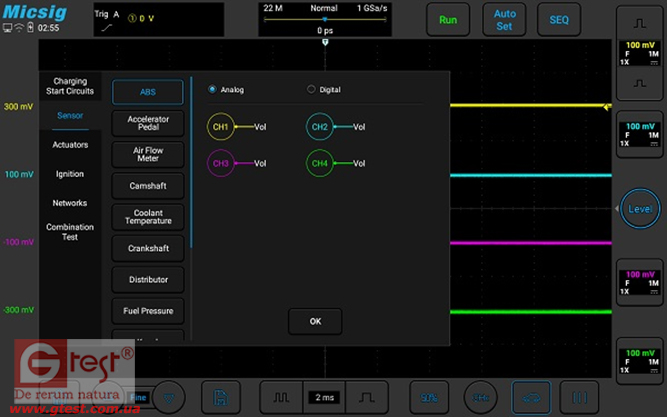

Підтримує тестування ABS, педалі акселератора, положення дросельної заслінки, тиску палива, витратоміра повітря, колінчастого валу, розподільчого валу, детонації, MAP і т.д.

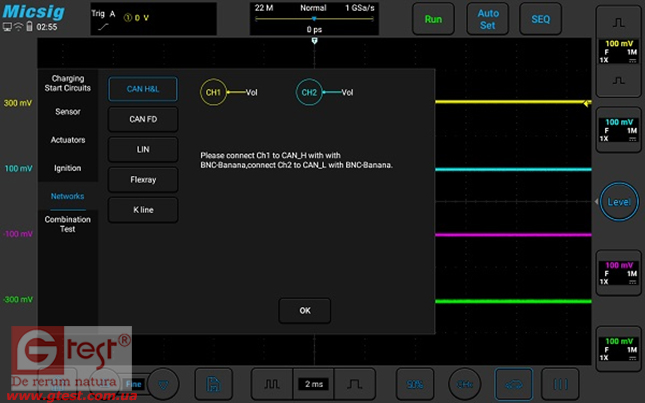

Мал. 3. Мережеві тести
Мережеві тести включають CAN (CAN High/CAN Low), CAN FD, LIN, FlexRay та лінію K. Крім того, можна декодувати різні послідовні протоколи, такі як UART, CAN, CAN FD, LIN, SPI, I²C.

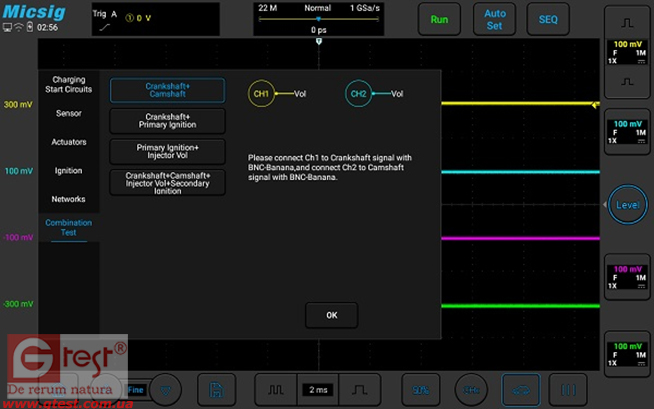

Мал. 4. Комбіновані тести
Декілька каналів осцилографа можна використовувати разом для виконання різних комбінованих тестів, наприклад, комбінована перевірка колінчастого і розподільного валів або комбінована перевірка напруги первинного запалення і форсунок і т. д.
Можливості осцилографа

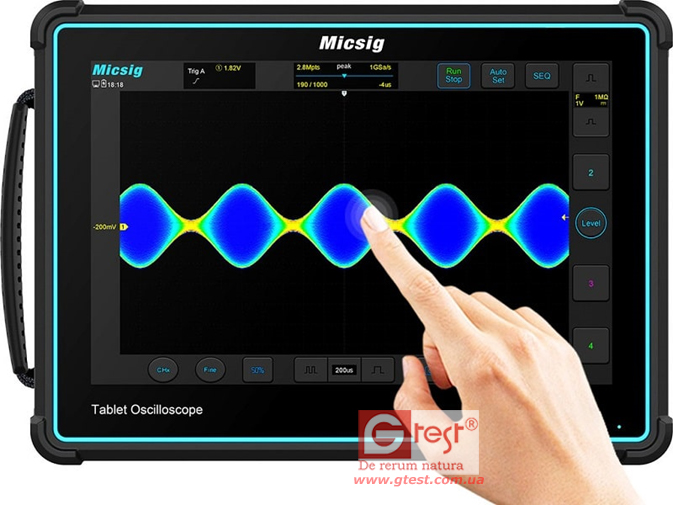

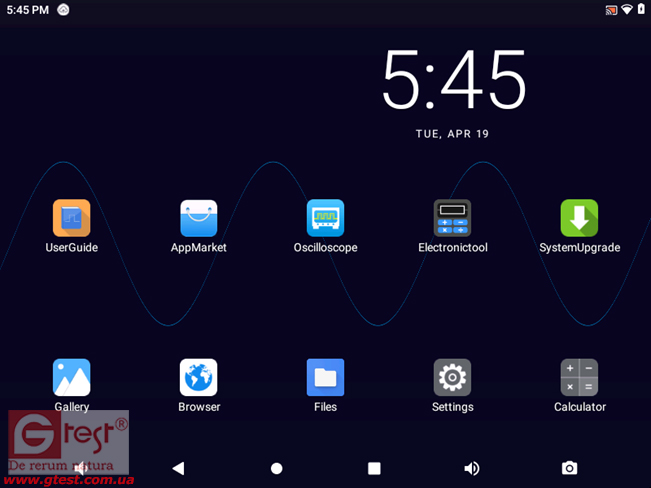

Мал. 5. Система Android з 32 Гбайт
Осцилограф оснащений першою у світі операційною системою для осцилографів на базі Android та має 32 Гбайт пам'яті.

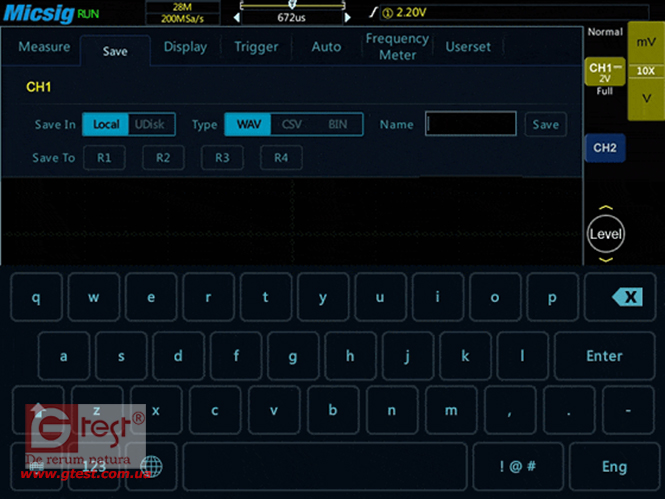

Мал. 6. Сенсорна клавіатура
Програмна клавіатура для звичного швидкого введення інтелектуальних пристроях.

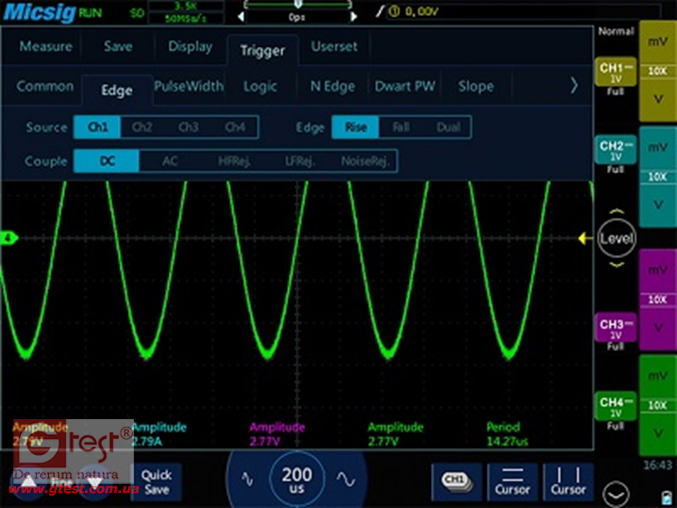

Мал. 7. Безліч тригерних функцій
Підтримує фронт, імпульс, логіку, тайм-аут, Dwart PW, нахил, N-фронт та відео.

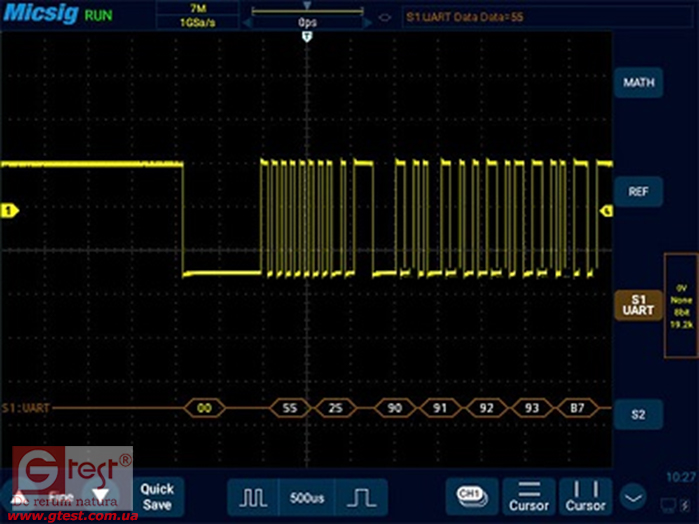

Мал. 8. Декодування послідовної шини
Підтримує послідовний запуск та декодування (I2C, SPI, RS232/UART, CAN, LIN).

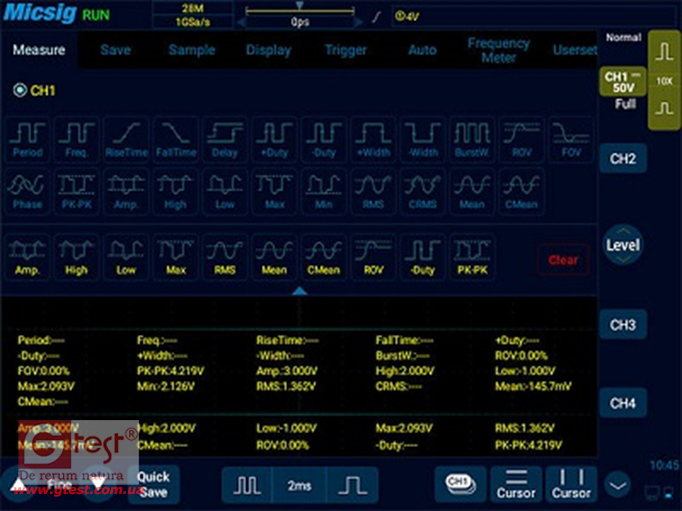

Мал. 9. Автоматичні виміри
31 автоматичний вимір для широкого спектра вимог до вимірів.

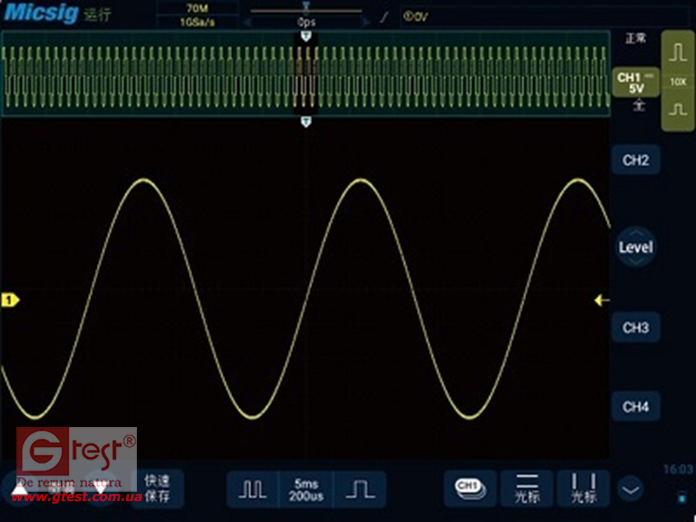

Мал. 10. Глибина пам'яті 70 Мбіт/с
Дозволяє збільшувати діапазон отриманого сигналу за допомогою сенсорного екрана.

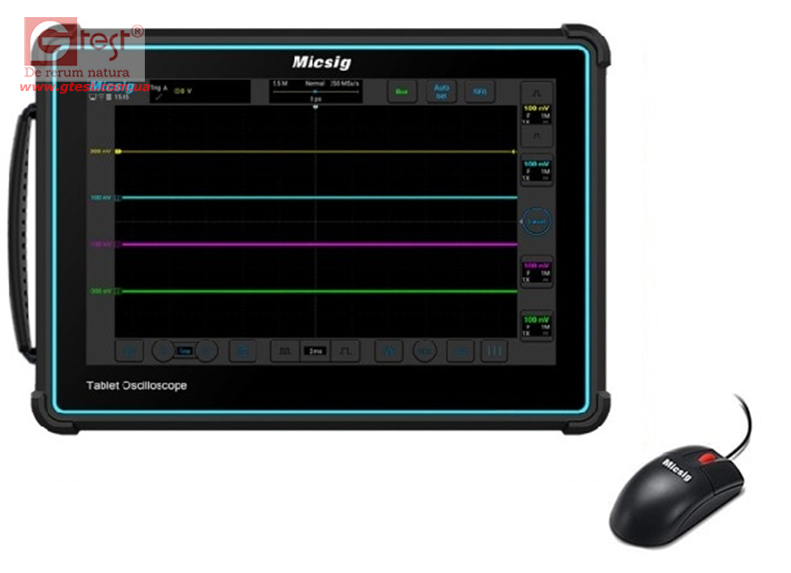

Мал. 11. Управління мишею
Осцилографами Micsig також можна легко керувати за допомогою стандартної USB-миші.

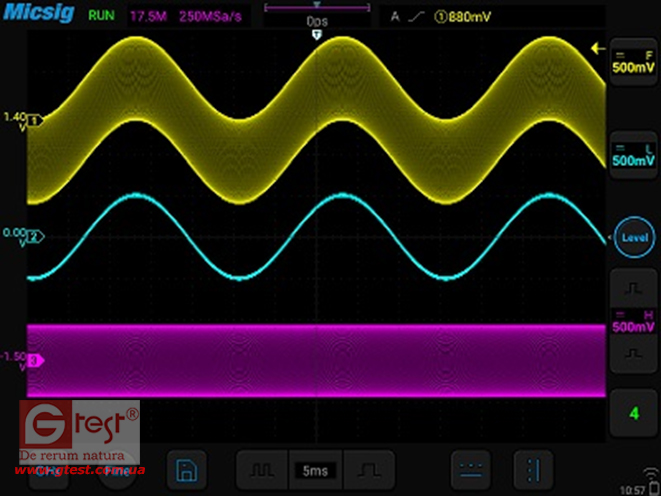

Мал. 12. Автоматичне масштабування
Автоматичне регулювання усунення в реальному часі в залежності від розміру та частоти сигналу.

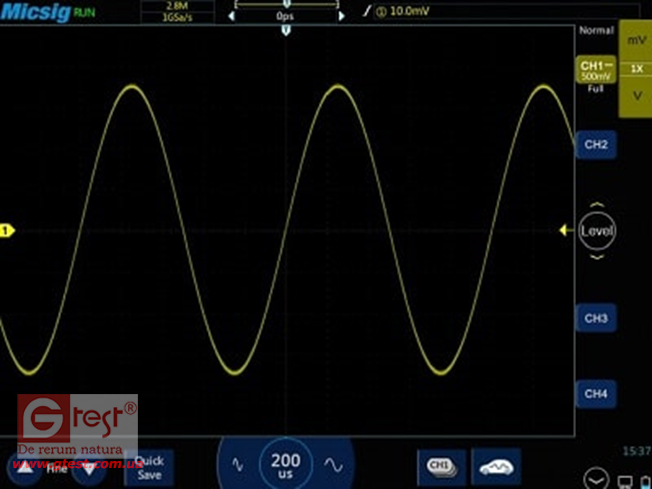

Мал. 13. Фільтр високих та низьких частот
Функція фільтра допомагає інженерам виключати незначні частоти, усувати перешкоди та спостерігати справжній стан сигналу

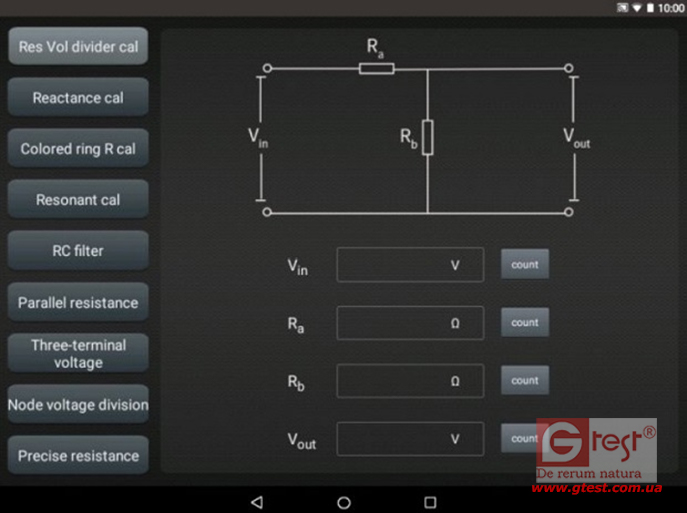

Мал. 14. Інструменти розрахунку
Різні інструменти доступні у вигляді програм для електронних розрахунків.
Мал. 15. Функція спільного використання екрану
Вміст екрана осцилографа можна легко передати на зовнішній монітор через вбудований роз'єм HDMI.

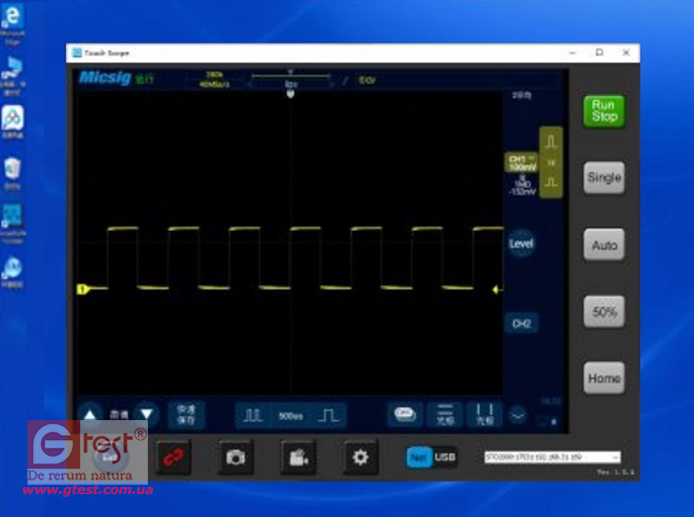

Мал. 16. Дистанційне керування

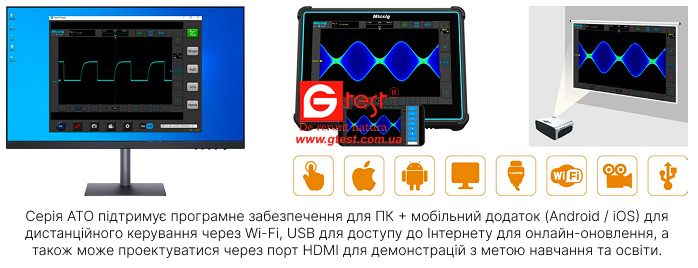

Осцилограф оснащений програмним забезпеченням для ПК та додатком для мобільного телефону (Android/IOS) для дистанційного керування через WIFI та USB.

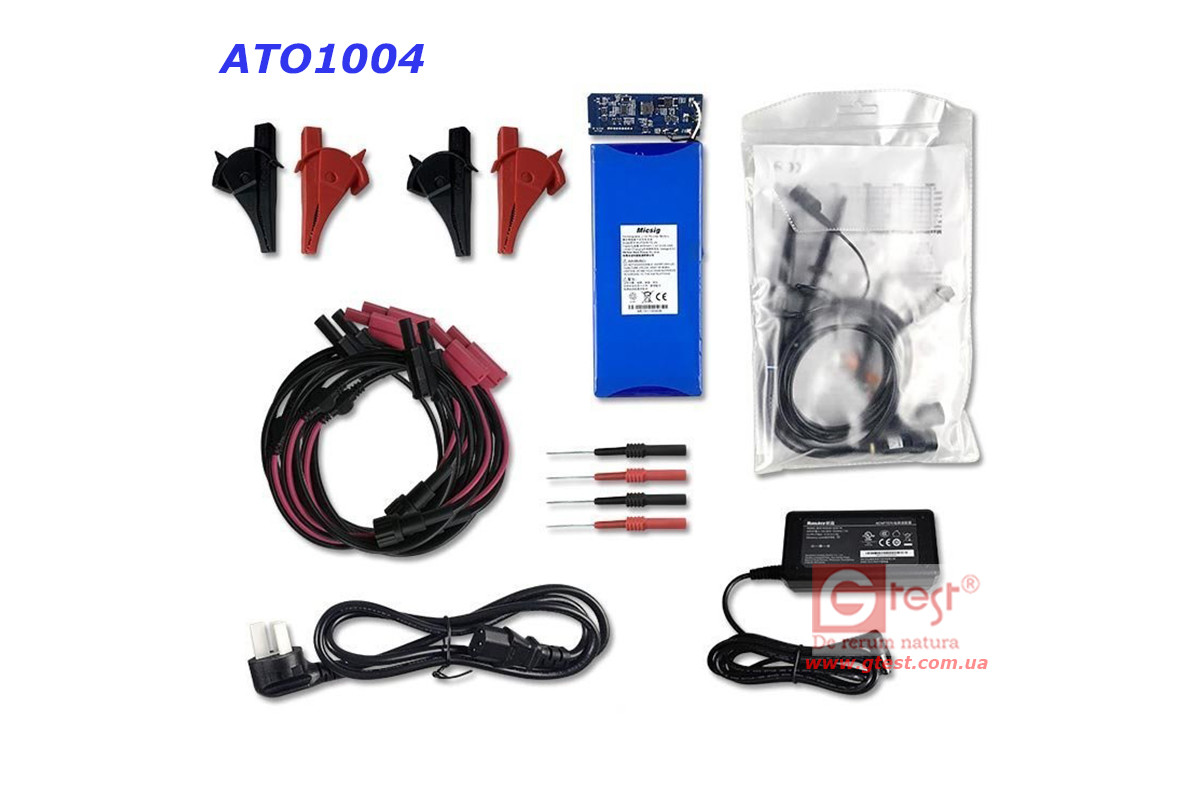

Комплектація

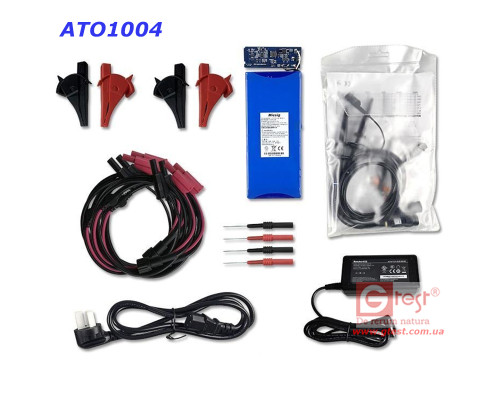

| № | Найменування | Позиція | Опис | Кіл-ть |
| 1 | АТО1004 | Осцилограф, основна позиція | В Інструкції | 1 |
| 2 | MS-PS-1204 | Адаптер живлення 12В | 12В / 4А | 1 |
| 3 | Р6 | Кабель живлення | / | 1 |
| 4 | MS-PR-P130A | Пробник | / | 2 |
| 5 | MS-A-001 | BNC виведення на BNC | / | 4 |
| 6 | HOH-DOC-CC | Сертифікат Калібрування | / | 1 |
| 7 | HOH-DOC-QG | Інструкція з експлуатації | / | 1 |
| 8 | HOH-DOC-PU | Застереження перед початком використання | / | 1 |
| 9 | HOH-DOC-COC | Сертифікат Відповідності | / | 1 |
| 10 | MS-BNC | BNC | / | 5 |
| 11 | MS-ремінь | Ремінь для перенесення приладу (встановлюється на лівому боці приладу) | / | 1 |
| 12 | MS-BAT-747500 | Акумуляторна батарея (встановлена у приладі) | Літієва | 1 |
| 13 | MS-A-006 | Ізольовані насадки типу алігатор | пара | 2 |
| 14 | MS-A-009 | Гнучка голка | пара | 2 |
| 15 | MS-SPF | Захисна плівка екрану | / | 1 |
