Багато згадок про такий прилад, а що він насправді?

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту, що наводиться в самому кінці Розділу, а також рекомендовані прилади та статті для самоосвіти

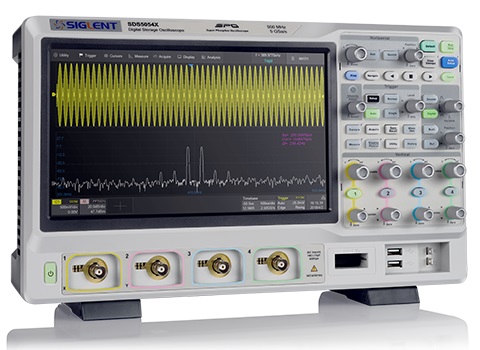

Осцилограф загалом є пристрій, що відтворює отримані дані у графічному вигляді, тобто. прилад малює графіки х-до електричного сигналу. У більшості програм графік демонструє як цей сигнал змінюється в часі: вертикальна шкала (Y) представляє напругу, а горизонтальна шкала (X) представляє час. Інтенсивність сигналу або яскравість екранного зображення іноді називається віссю Z. В осцилографах, що застосовують технологію DPO (цифровий люмінофор), вісь Z може бути представлена через різниця кольорів зображень на дисплеї.

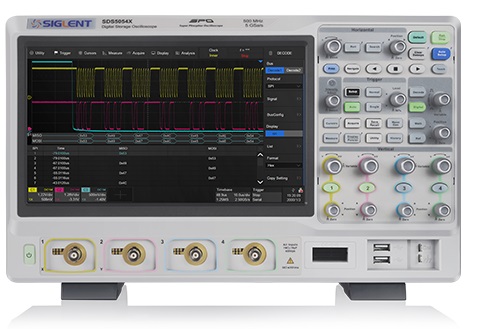

Осцилографи можна розділити на 2 основні категорії – аналогові та цифрові. На відміну від аналогового осцилографа, їх цифрові побратими застосовують аналого-цифровий перетворювач (АЦП) для перетворення виміряної напруги на цифровий формат. Цифрові осцилографи захоплюють дані про форму сигналу як послідовності вибірок, після чого зберігають ці вибірки в пам'яті до тих пір, поки їх (вибірок) стане достатньо, щоб описати досліджувану форму сигналу. У результаті цифровий осцилограф відновлює форму сигналу відображення її на своєму екрані.

Цифрові осцилографи можуть бути класифіковані як

1) цифрові запам'ятовуючі осцилографи (DSOs),

2) цифрові люмінесцентні осцилографи (DPOs),

3) осцилографи змішаних сигналів (MSOs)

4) цифрові стробоскопуючі осцилографи.

Осцилограф стандартного типу складається з 4-х різних систем - системи розгортки по вертикалі, системи розгортки по горизонталі, системи синхронізації та системи відображення інформації. Всі ці системи задіяні осцилографом для надання якомога більшої кількості інформації про досліджуваний сигнал, а також дозволяють користувачам визначати цілісність, рівень передбачуваності і надійності сигналів, що тестуються у великих кількостях додатків і розв'язуваних завдань.

Хто використовує осцилографи?

Осцилографи використовують інженери, фізики-дослідники, обслуговуючий персонал для ремонту техніки. Наприклад, інженер - автомеханік використовує осцилограф для кореляції аналогових даних від сенсорів з даними послідовної передачі даних від органів управління двигуном, а також з будь-яким колом вбудованих систем, що управляють підключеними та автономними агрегатами в сучасних автомобілях.

У медицині осцилографи використовуються для вимірювань мозкових хвиль. Інженери використовують осцилографи для моніторингу належної витрати енергії та її заощадження – практично у всіх галузях, починаючи від мікрочіпів до міських енергомереж. Можливості та сфери застосування осцилографів – нескінченні.

Що саме вимірюють осцилографи?

Осцилографи застосовуються для багатьох вимірів:
• Вимірювання напруги
• Вимірювання часу та частоти
• Вимірювання ширини імпульсу та швидкості наростання фронту імпульсу
• Вимірювання зсуву по фазі

Інші технології вимірювань включають налаштування осцилографів для тестування електричних компонентів на складальній лінії, виявлення паразитних, швидкоплинних сигналів і багато іншого. Вимірювальні технології, які ви збираєтеся застосовувати, залежать від типу додатків, але, сподіваємося, що те, що тільки-но ми виклали, цілком достатньо для того, щоб приступити до роботи з осцилографами.
