ПОРТАТИВНІ ОСЦИЛОГРАФИ SIGLENT НА БАЗІ НОВІХ ТЕХНОЛОГІЙ
Наприкінці Розділу вказується посилання на сторінку сайту Магазину Gtest(R), що містить широку номенклатуру осцилографів різної цінової катеогії, а також рекомендовані прилади та статті для самоосвіти
Короткий огляд продукту

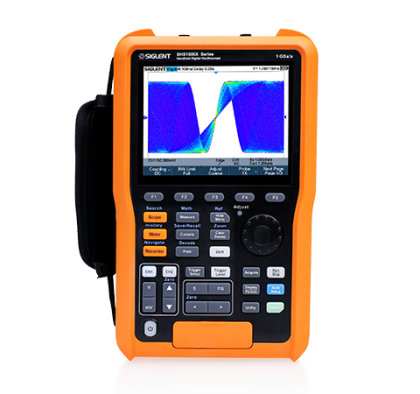

Модельний ряд портативних осцилографів SHS1000X має повну розв'язку між двома каналами. Один канал функціонує як мультиметр із адаптером живлення для стандартів локальних мереж та USB-портом хоста/пристрою. Ці особливості мають моделі 200 МГц і 100 МГц. Один канал має АЦП з максимальною частотою дискретизації 1 Гвиб/с та один модуль пам'яті з глибиною пам'яті 12 Мвиб. При роботі двох каналів одночасно кожен канал вже має частоту дискретизації 500 Мвиб/с і стандартну довжину запису 6 Мвиб/с. Нагадуємо, що коли активний лише один канал, максимальна частота дискретизації становить 1 Гвиб/с, а максимальна довжина запису – 12 Мвиб. Для простоти використання найчастіше задіяні функції легко доступні завдяки зручному для користувача дизайну передньої панелі. Повна ізоляція каналів робить пристрій ідеальним як для лабораторних вимірювань, так і для вимірювання плаваючих сигналів, оскільки знижує ризик випадкових коротких замикань.
|
SHS1102X |
100 МГц |
2 |
1 Гвыб/с |
Напряжение, ток, сопротивление и другие восемь общих функций |
1000 В CAT II, |
12 млн. |
|
SHS1202X |
200 МГц |
2 |
1 Гвыб/с |
Напряжение, ток, сопротивление и другие восемь общих функций |
1000 В CAT II, |
12 млн. |
Ключова особливість осцилографів
Технологія Siglent SPO
Швидкість захоплення сигналів до 100 000 осцилограм/с (звичайний режим) та 400 000 осцилограм/с (послідовний режим)
Підтримує 256-рівневу градацію інтенсивності та режими відображення колірної температури.
Довжина запису до 12 Мбіт/с
Цифрова тригерна система
Інтелектуальна система запуску: фронт, нахил, ширина імпульсу, вікно, короткий інтервал, інтервал, тайм-аут (випадання), шаблон
Цифровий мультиметр на 6000 відліків, підтримка постійної напруги, змінного струму, постійного струму, змінного струму, опору, діода, ємності, перевірки цілісності.
3 ярлики однієї кнопки для функцій осцилографа, мультиметра та самописця.
5,6-дюймовий TFT-LCD-дисплей з роздільною здатністю 640*480.
