12 і 14-біт це реально та доступно (частина 3)

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту в самому кінці цього Розділу, а також рекомендовані прилади та статті для самоосвіти

Цифрові протоколи та налагодження перевірки

В основах осцилографа вимірювання цілісності сигналу, як і раніше, є пріоритетом. Ключовим моментом є вибір правильної смуги пропускання та відповідність конкретному зонду. Чи чисте заземлення, чи є паразитна ємність, резонансна частота, викликана індуктивним ефектом, перехресні перешкоди чи ні, а також вплив шуму - все це важливі аспекти заземлення, які необхідно враховувати при вимірюванні.

В останні роки розробка осцилографів просувалася вперед разом із швидким розвитком вбудованих систем у різних галузях, таких як проектування мікросхем, зв'язок, комп'ютери, мобільні телефони та автомобільна електроніка. Осцилографи OWON надають варіанти декодування, а саме п'ять основних варіантів: I2C/RS232/SPI/CAN/LIN тощо для задоволення потреб клієнтів як у перевірці конструкції кінцевого продукту, так і багатоканальному задіянні низькошвидкісних сигналів управління.

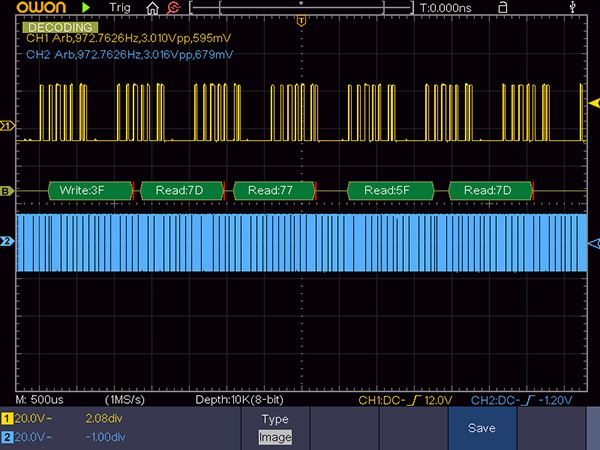

I2C декодування, тобто Inter-Integrated Circuit) - послідовна асиметрична шина передачі даних для зв'язку між інтегральними схемами всередині електронних приладів. Використовує дві двоспрямовані лінії зв'язку (SDA і SCL), застосовується для з'єднання низькошвидкісних периферійних компонентів з процесорами та мікроконтролерами (наприклад, на материнських платах, у вбудованих системах, мобільних телефонах тощо)

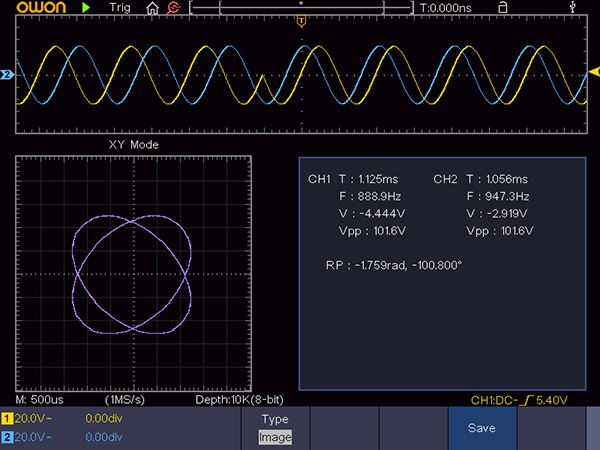

Застосування осцилографа в галузі сучасного зв'язку, що використовує двоканальний режим XY для спостереження змін фази зараз забуте інженерами. Спостереження різниці фаз у режимі XY осцилографа здається дивним для більшості інженерів. OWON забезпечує режим XY. Інтерфейс налаштування введення даних IQ доданий в основу проекту, щоб інженери, що працюють у сфері зв'язку на основній частоті, могли легко використовувати осцилограф спостереження за діаграмою сузір'я. З іншого боку, OWON вклала значні кошти у розробку нових генераторів сигналів довільної форми. Цей вид сигналів загального та спеціального зв'язку та модуляції значно знижує інвестиційні витрати компанії-розробника/виробника/експлуатаційника на перевірку кінцевої продукції.

Діаграма сузір'я BPSK (з використанням OWON XDG як джерело сигналу). BPSK є цифровою версією аналогової модуляції з двома бічними смугами та придушенням несучої (DSB-SC).

Аналіз частотної характеристики

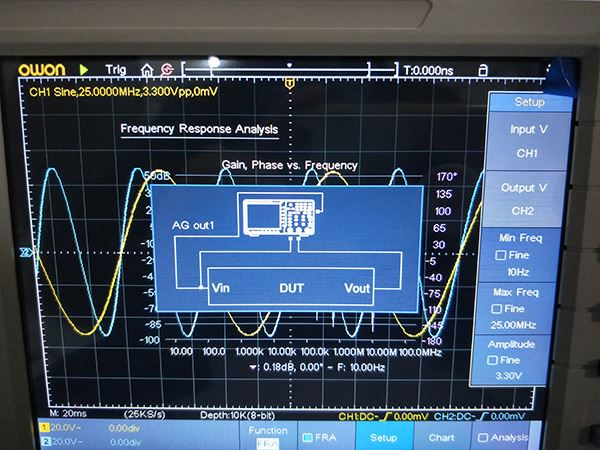

Аналіз частотної характеристики призначений для швидкого вимірювання частотних характеристик ІП у певній частотній точці та швидкого вирішення проблеми перевірки компонентів схеми. Налаштуйте генератор сигналів з урахуванням осцилографа до виконання функції аналізу АЧХ. Використовувати осцилограф для вимірювання коефіцієнта посилення/фази досить легко. Використання високоточного осцилографа OWON_XDS стало новою парадигмою.

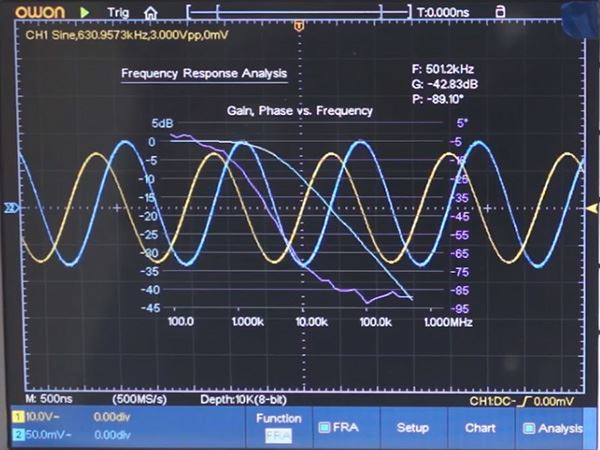

Частотний термін FRA має аналізувати RC-ланцюги унікального порядку

Висновок

Автор сподівається донести до читачів та користувачів осцилографів нове розуміння осцилографа за допомогою його нової версії та ще більше зміцнити інноваційну технологію вимірювання та інновації, які привносять осцилографи нового покоління, не втрачаючи при цьому основну теорію вимірів минулого. Розробка осцилографів вийшла зовсім нову область. Нові функції та універсальні функції допоможуть інженерам заощадити час, швидко оцінити важливі виміри, забезпечити більш інтуїтивний аналіз, прості операції та багате обладнання. Дозволяє легко виконувати перевірку та налагодження у цифровій та радіочастотній областях. Чи правильно ви вибрали осцилограф?

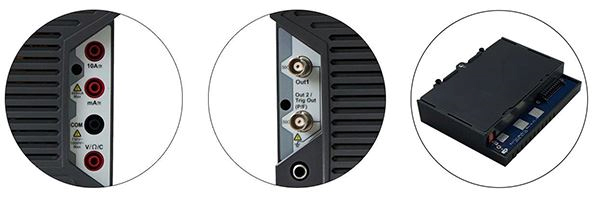

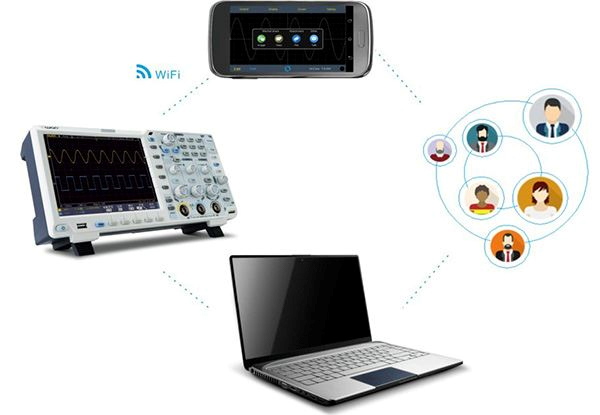

Акумулятор / цифровий мультиметр / генератор сигналів / WiFi_APP

(Кінець)
