Цифровий осцилограф у режимі вимірювання пульсацій джерела живлення

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту, що наводиться в самому кінці Розділу, а також рекомендовані прилади та статті для самоосвіти

Детектування пульсації джерела живлення осцилографом Siglent

Технології виробництва модулів живлення розвиваються з неймовірною швидкістю, що викликає певні складності у виборі найбільш ефективного джерела живлення, що максимально відповідає вимогам обладнання. Виробники тестуючого та вимірювального обладнання повинні надати рішення для визначення пульсації осцилографом.

1.Метод виміру
Багато інженерів вимірюють пульсацію сотнями мілівольт використовуючи цифровий осцилограф. Помилкові значення в десятки разів вищі за зазначені характеристики в описі – результат неправильного вибору методу вимірювання. Розглянемо правильні кроки тестування за допомогою SDS1000:

1.1 Активуйте функцію обмеження смуги пропускання та встановіть значення 20 МГц, або увімкніть фільтр низької частоти та налаштуйте максимальне значення межі смуги пропускання. Ця операція необхідна для запобігання негативному впливу високочастотного шуму на точність вимірювань.
1.2 Виберіть режим входу AC: надто сильний сигнал постійного струму не буде захоплено SDS1000. (Для детектування пульсації використовуйте низьковольтний діапазон)

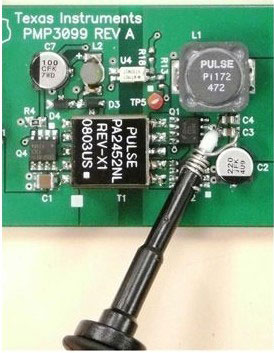

1.3 Кабель заземлення пробника має бути якомога коротшим. Наприклад: від'єднайте кабель заземлення пробника, підключіть дуже короткий провід заземлення безпосередньо до корпусу пробника, таким чином довжина заземлення кабелю не буде перевищувати 1 см. (виключення шумів інших пристроїв дозволить побачити слабку пульсацію)

1.4 До цифрового осцилографа не повинно бути підключено інших пробників та кабелів, крім пробника для подрібнення пульсації. Також не слід використовувати інші методи заземлення приладу, щоб уникнути шумів.

Порівняння впливу різних факторів при вимірі пульсацій джерела живлення:

2. Вимоги щодо вимірювань

Цифровий осцилограф
Наявність функції обмеження ширини смуги пропускання або цифрового частотного фільтра. Наприклад: осцилограф серії SDS1000.

Пробники
У комплект постачання пробника Siglent входить короткий сталевий кабель. Використовуйте його, або зробіть коротше заземлення самостійно; Від'єднайте стандартний заземлений кабель від пробника і замініть коротким, з міді CAT5, алюмінію або олова.

Встановіть коефіцієнт розподілу пробника 1X: зменште спотворення високочастотного шуму використовуючи пасивний пробник з коефіцієнтом 1X на 6МГц/10МГц. Використання коефіцієнта корекції пробника 10X значно послабить пульсацію та ускладнить детектування.

3.Порівняння результатів вимірювання пульсації різними пробниками
Використання стандартного пробника:

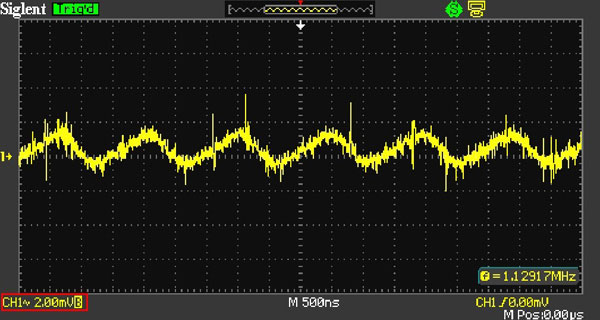

Рис 3.1 Пульсація блоку живлення - 0,18В （чутливість до 2 мВ/поділ. SIGLENT автоматично обмежує ширину смуги пропускання）.

Використання вдосконаленого короткого пробника:

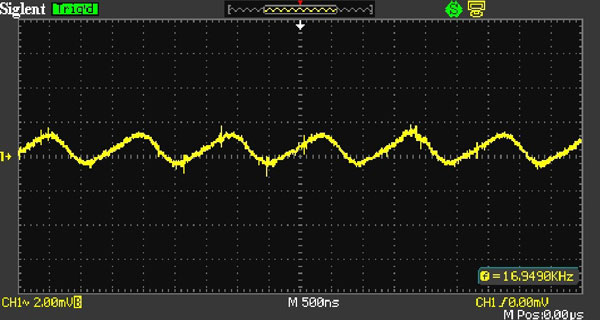

Рис 3.2 Результат після укорочення кабелю заземлення.
