Осцилографи: 4 забійних інструментарію для налагодження та усунення несправностей в електронних мережах та/або схемах

Ідеальної структури (як і самої розробки) будь-якої електронної екосистеми не існує, але інженери, зобов'язані усувати проблеми та недоліки при проектуванні електронних пристроїв у міру того, як вони (недоліки) виявляються і все це – щоб звести до мінімуму як найближчі, так і середньострокові негативні наслідки. Відтворення та усунення згаданих проблем саме собою може вилитися в повномасштабний проект. Наприклад, що робити, якщо ви бачили докази існування тієї чи іншої проблеми, але не можете її зафіксувати й у потрібний час та потрібному місці відтворити? Як ілюстрації: ваша машина раптом перестала генерувати саме той звук/тональність, що не давав вам спати ночами і заради чого ви приїхали до автослюсарів на тих. станцію. Або ж від того, що ви особисто не фіксували доказів існування тієї чи іншої проблеми, то це не означає, що вона (проблема) не існує (наприклад, якщо я жодного разу не бачив як іскриться електропроводка, що це не означає, що електромережа в моєї квартири перебуває в повному порядку). Задіявши належний інструментарій, можна бути впевненим, що осередки проблемної поведінки системи, що тестується, будуть виявлені та усунуті.

У цій статті розповідається про чотири відмінні інструменти, прошиті в ПЗ осцилографів, які застосовуються для налагодження електронних/електротехнічних проектів, а також для пошуку та ліквідації проблемних сигналів.

Тестування з маски

Ви, мабуть, знайомі з налаштуванням тригерів (запуск розгортки) для фіксації небажаної поведінки вашого сигналу, яким часто є повільне наростання фронту імпульсу, швидке наростання фронту, і навіть різного роду збої, ім'я яким «легіон». Якщо ви точно знаєте тип аномалії, що розшукується, то налаштувати конкретний тригер досить просто, ну а як бути, якщо ви хочете вловити все, що відрізняється від розробленого проекту, т.зв. «ідеального та очікуваного»? Ось тут і може допомогти додаток, який відомий як Тестування з маски.

Тестування маскою ефективно, коли у вас є т.зв. «золотий слід» тобто очікуваний алгоритм поведінки сигналу, проте, який допускає деякі невеликі відхилення від цього «сліду». Якщо сигнал виходить за межі певної маски, то миттєво фіксується збій, що дозволяє інженерам вжити відповідних заходів. Цей тип тесту також відомий як "Тестування за граничними значеннями" або "Тестування Пройдено/Не пройдено".

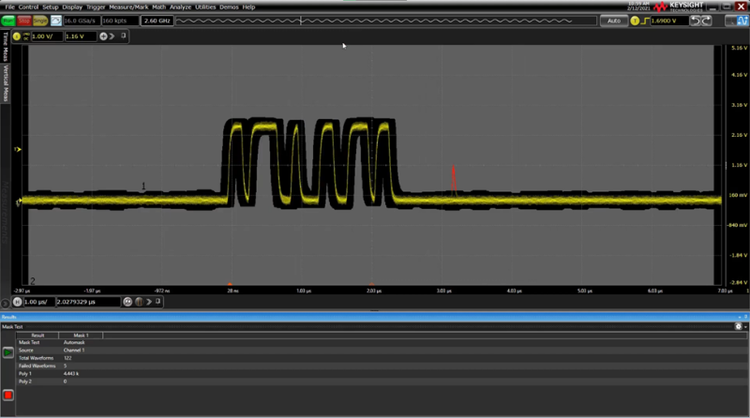

Мал. 1. Деякі осцилографи мають режими автоматичного створення масок на основі полів та меж, встановлених у прошивку приладу. Також можна креслити маски вручну безпосередньо на екрані в режимі «сенсорний».

Є кілька речей, які слід враховувати при виборі осцилографа, що має функцію тестування за маскою:

• Апаратне прискорення — деякі осцилографи виконують тестування маскою виключно за допомогою програмної обробки, але це може призвести до затримки результатів та потенційних помилок порівняно з тестуванням в режимі апаратного прискорення.

• Автоматичне створення маски. Можливо, ви хочете встановити певні обмеження (у мілівольтах чи відсотках) для передбачуваного вами трасування. Автоматичне створення маски дозволяє швидко налаштувати маску із заданими користувачем обмеженнями.

• Малювання маски – можливо, ваші межі варіюються залежно від трасування. Можливість швидко намалювати маску за допомогою сенсорного екрану може стати в нагоді, якщо ви будете точні в одних питаннях і поблажливі в інших.

• Безперервне ведення реєстрації даних – це зручно, якщо ви хочете отримати уявлення про те, як часто ваше тестування по масці призводить до реєстрації збоїв, особливо якщо ви намагаєтеся визначити, чи є кількість відмов у межах допустимих значень.

• Багатоканальне тестування — можливість тестування маскою на всіх каналах одночасно стане в нагоді, коли ви аналізуєте кілька точок схеми, наприклад, мікросхему живлення під час послідовного її включення.

Пам'ять Сегментована та Історична

Одна особливість, яка особливо цінна в сучасних системах домашньої безпеки, — це можливість захоплювати та реєструвати лише ті відеокліпи, які (на думку власників) цікаві. Замість того, щоб витрачати цінний ресурс пам'яті на 24-годинний запис спостереження за рухом тіней надвір перед моїм будинком, я зберігаю лише пару 30-секундних відеороликів (як приклад) з доставки посилок. Той самий принцип застосовний до багатьох сигналів, які ви можете вловлювати за допомогою свого осцилографа.

Багато цифрових сигналів більшу частину часу залишаються «тихими», активізуючись лише тоді, коли це необхідно, що має значення для економії енергії. Реєстрація поведінки всіх подій навколо такого роду сплесків активації була б неефективним використанням.
