Нові осцилографи від OWON за доступною ціною

Найкращий вибір при заміні аналогового осцилографа

• Проста панель керування, схожа на аналогові осцилографи
• 1 канал
• Смуга пропускання 10 МГц, частота вибірки 100 MS/sec
• Швидкість захоплення форм сигналів 130 тис./сек, велика ймовірність захоплення проміжних і подій, що рідко повторюються.

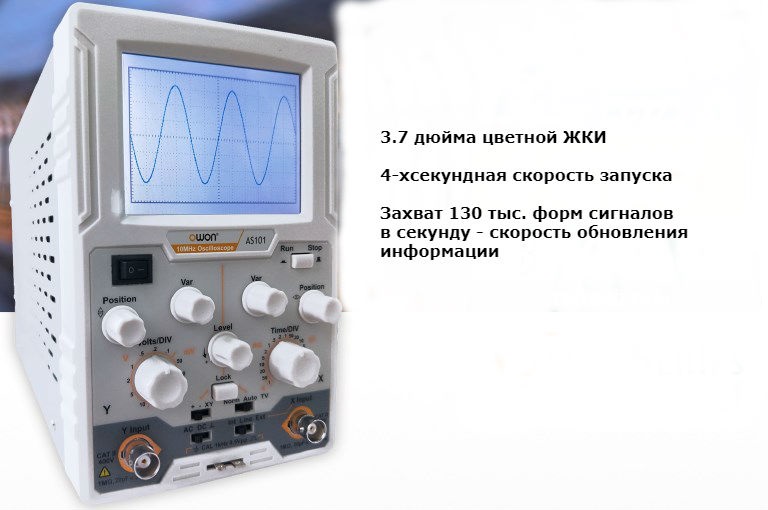

• 3.7 дюйми кольорової РКІ
• Компактна форма приладу

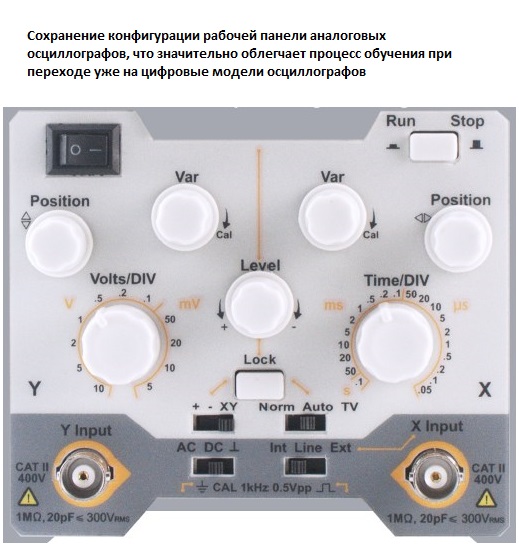

1. Швидке навчання інженерів, які раніше користувалися аналоговими осцилографами

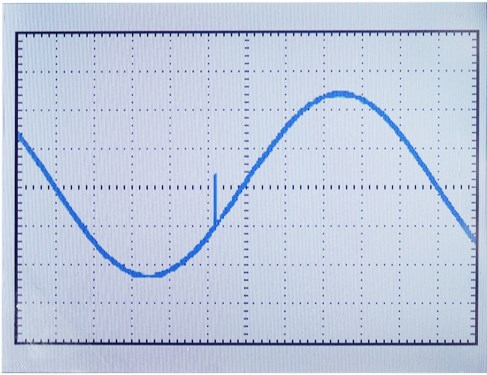

2. Швидкість захоплення форм сигналів

Швидкість захоплення 130 тис. форм сигналів на секунду, що є характеристикою, близькою до аналогових осцилографів, висока ймовірність захоплення рідкісних та випадкових подій

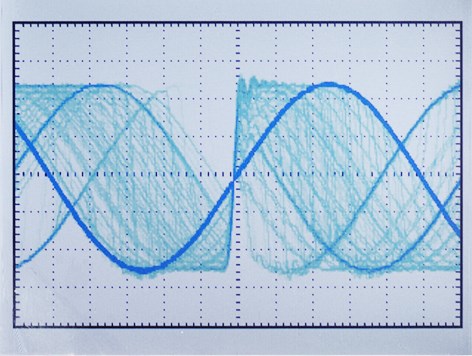

3. Подання форм сигналів у півтонах

Багаторівнева шкала напівтонів, відображення різних компонентів амплітудних напівтонів

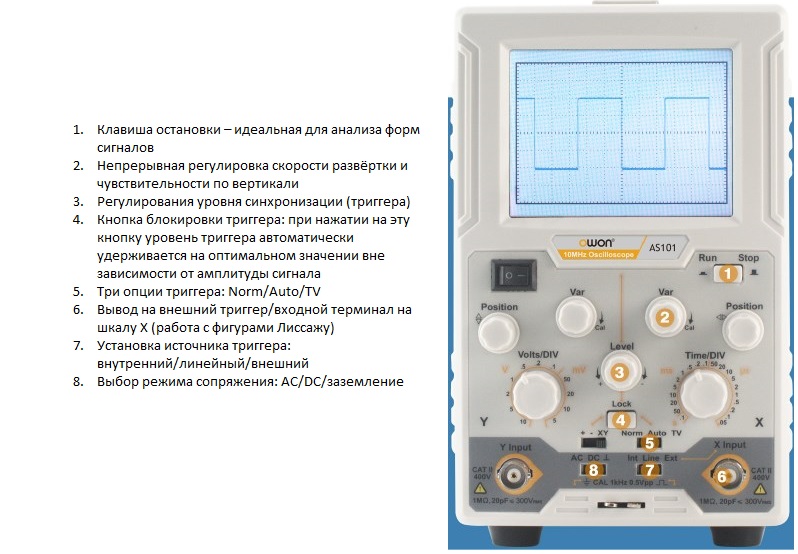

4. Функція запуску/зупинки

СПЕЦИФІКАЦІЇ

Модель

AS101
Смуга пропуску		DC 0-10 MHz, AC 10 Hz-10MHz
Кількість каналів		1
Горизонтальна система	Частота вибірки	100 Ms/sec
	Інтерполяція	Sinx/x
	Швидкість сканування (s/div)	0.05 µs/div – 0.1 sec/div, крок за кроком 1, 2, 5
	Точність у реальному часі	+/-100 ppm
	Коефіцієнт обрізання	≥2.5:1
Вертикальна система	Чутливість	5 mV/div – 10V/div
	Зміщення	+/- 10 div
	Аналогова смуга пропускання	10 MHz
	Нижній поріг частоти	≥10 Hz (на вході, АС пару, - 3 dB)
	Час наростання фронту імпульсу	≥30 ns
	Коефіцієнт обрізання	≥2.5:1
Сполучення на вході		AC, DC, Заземлення
Вхідний імпеданс		1 MΩ +/-2% паралельно з 20 pF +/- 5pF
Макс. Напруга на вході		400 V (DC+AC, PK-PK)
XY м одяг
Чутливість		X: 0.5 V/div; Y: 0.1 V/div – 1V/div
Смуга пропускання (-3dB)		DC: 0-1 МГц; AC: 10 Hz-1MHz
Тригер
Діапазон рівня тригера		+/- 4 div від центру екрану
Точність рівня тригера (стандартна)		+/- 0.3 div
Джерела тригера		Внутрішній/лінійний/зовнішній
Режими тригера		Norm, Auto, TV
Синхронізація по краю сигналу		Наростання, падіння
Синхронізація відео сигналів		Підтримка стандартного NTSC, PAL/SECAM
Частота вибірки/реле часу		+/- 100 ppm
Блокування тригера		Підтримується
Вхідний опір зовнішнього тригера		1 MΩ +/- 2% паралельно з 20 pF +/- 5pF
Макс. Напруга від зовнішнього тригера		400 Vpp
Тригерний вихід зонда-компенсатора
Вихідна напруга (стандартна)		Квадратичне, 0.5 Vpp +/- 2%
Частота (стандартна)		Квадратична хвиля 1KHz (+/- 1%)
Екран		3.7 дюйми кольорової РКІ
Джерело живлення		100V - 240V AC, 50-60 Hz, Cat II
споживана потужність		≤15 W
Запобіжник		1A, class 250V
Розміри (ширина х висота х довжина)		117 х 192 х 288
Вага		1.8 кг

Аксесуари та упаковка
