Осцилограф реального часу 25 ГГц з розширеною функцією вибірки

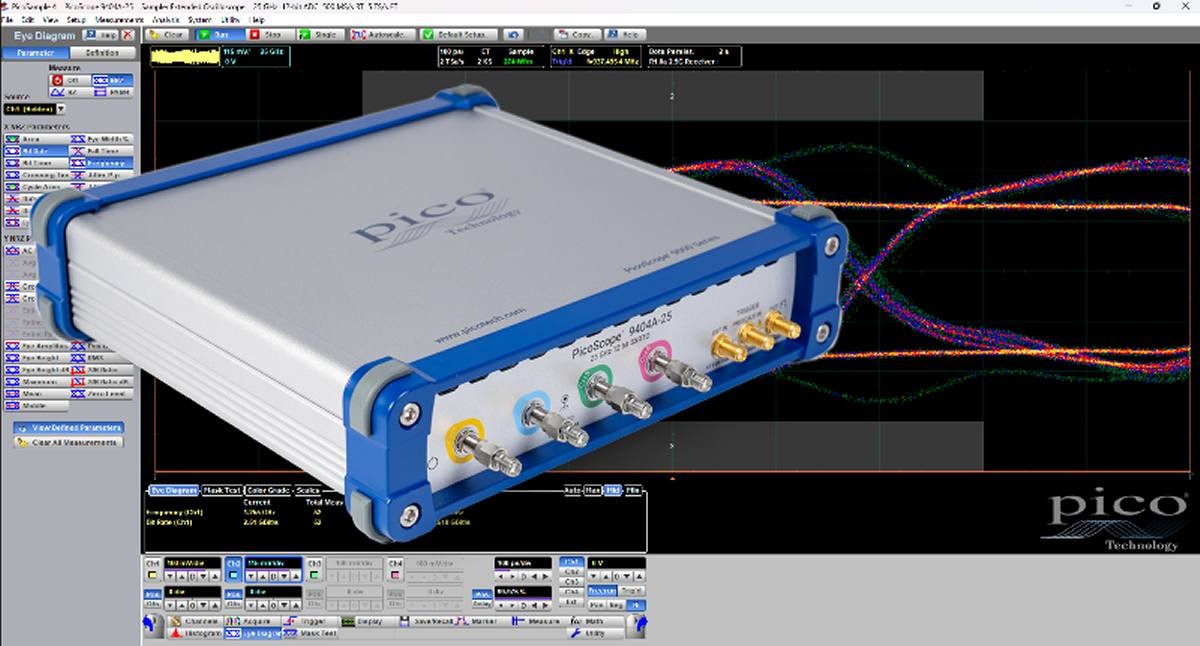

22 листопада 2024 р. – Pico Technology значно покращила свою серію PicoScope 9400, випустивши PicoScope 9404A-25, високопродуктивний осцилограф, що пропонує смугу пропускання 25 ГГц на чотирьох каналах. Це останнє доповнення засноване на існуючій серії PicoScope 9400, яка включає моделі зі смугою пропускання 5 ГГц та 16 ГГц, розширюючи охоплення та можливості цього передового сімейства осцилографів. Унікальна технологія Sampler-Extended Real-Time Oscilloscope (SXRTO) від Pico Technology поєднує переваги традиційного збору даних у реальному часі з можливостями дискретного осцилографа, пропонуючи інженерам найкраще з обох світів. Це означає, що осцилограф може запускатися безпосередньо по сигналу, а також може записувати дані до запуску, при цьому досягаючи надзвичайно високої роздільної здатності за часом та амплітуди дискретного осцилографа. PicoScope 9404A-25 оснащений високошвидкісним внутрішнім тригером до 18 ГГц, що усуває необхідність у зовнішньому тригері або схемі відновлення тактової частоти, що робить його універсальним та зручним вибором для інженерів, які займаються складним високошвидкісним аналізом сигналів.

З частотою дискретизації в реальному часі 500 МС/с осцилограф здатний захоплювати низькочастотні неповторні сигнали або одноразові події. Для високошвидкісних сигналів, що повторюються, він використовує випадкову еквівалентну тимчасову вибірку для досягнення ефективної частоти дискретизації до 5 МС/с. В обох режимах подія тригера може бути розташована в будь-якому місці пам'яті, що дозволяє детально спостерігати за подіями до та після тригера – ключова особливість сучасних осцилографів реального часу.

Джеймс Ніблок, директор з розвитку бізнесу в Pico Technology, зазначив: «Новий PicoScope 9404A SXRTO - це гібридний прилад, що поєднує технологію вибірки з високою пропускною здатністю та зручність використання сучасних осцилографів реального часу. З випуском PicoScope 9404A-25 ми пропонуємо інженерам критично важливі виміри цілісності сигналу за ціною, яка раніше була недосяжною. Ця технологія знижує бар'єр для доступу до високопродуктивних вимірювальних інструментів, роблячи її ідеальною для тих, хто працює над системами наступного покоління, що вбудовуються, і гігабітними комунікаційними мережами». PicoScope 9404A-25 оснащений програмним забезпеченням PicoSample 4 для ПК, що дозволяє легко налаштовувати прилад та візуалізувати форми сигналу. Він забезпечує широкий спектр вимірювань цілісності сигналу, включаючи імпульсні та часові характеристики, аналіз джиттера, очкові діаграми RZ та NRZ та тести масок зв'язку, що відповідають галузевим стандартам, таким як PCIe, GB Ethernet та Serial ATA, – надаючи комплексний набір інструментів для перевірки.

Завдяки 175 готовим тестам масок попереднє тестування на відповідність для таких шин, як Ethernet, USB або PCI Express стає особливо простим. Завдяки безкоштовному інтегрованому інструменту, нові тести для будь-якого стандарту можуть бути створені протягом декількох хвилин.

Для OEM і інтеграції користувача PicoScope 9404A-25 підтримує віддалене керування ActiveX через стандарт інтерфейсу Windows COM, що дозволяє безперешкодно вбудовуватися в системи, розроблені користувачем. Оскільки процес вимірювання, що використовується в лабораторії, може бути реалізований ідентично в автоматизації, перенесення з лабораторії на виробничу лінію є особливо простим. Приклади програмування надаються на VB.NET, MATLAB та LabVIEW, що забезпечує сумісність із різними середовищами розробки, включаючи JavaScript та C.

Ціни на PicoScope 9404A-25 починаються від 36595 дол. США / 29495 євро / 25695 фунтів стерлінгів TBC, включаючи комплексну п'ятирічну гарантію.
