Як використовувати осцилограф для діагностики автомобіля, що глухне?

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою осцилографів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цього Розділу

У деяких ситуаціях осцилографи відіграють важливу роль у діагностиці транспортних засобів, що глухнуть.

Пікоскоп дає технічному спеціалісту можливість відстежувати (в режимі реального часу) фактичні сигнали та порівнювати їх з обробленими даними скануючого приладу.

Стів Сміт, спеціаліст з автомобільних додатків у Pico Technology, пропонує огляд того, як осцилограф допомагає діагностувати транспортний засіб, що глухне Він також пояснює, чому осцилограф є важливим інструментом у цій процедурі.

В: Як осцилографи будуть використовуватися для діагностики автомобіля, що глухне?

A: З самого початку зупинку двигуна (як і всі діагностичні процедури) необхідно оцінювати шляхом розмови з клієнтом, оскільки у нього є всі відповіді та, що ще важливіше, історія/послідовність подій.

Перед будь-якою діагностикою в жодному разі не можна не брати до уваги базову перевірку, оскільки занадто легко атакувати транспортні засоби за допомогою набору випробувального обладнання, хоча насправді нашою проблемою може бути забруднене паливо!

Підтвердження занепокоєння клієнта має першорядне значення і в ідеалі за допомогою сканера, підключеного для збору цінних даних під час стану несправності. Це не завжди можливо, оскільки несправності часто є уривчастими і залежать від умов керування, і тому, знову ж таки, інтерв'ю з клієнтом допоможе

Діагностичні коди несправностей завжди є першим портом виклику разом з будь-якими послідовними даними від вибраного вами скануючого приладу. Дорожнє тестування автомобіля з підключеним приладом, що сканує, при спробі змоделювати стан також допоможе забезпечити цільові області для подальшої діагностики і тестування, і саме тут осцилограф стає безцінним.

Озброївшись всією вищезгаданою інформацією, технік повинен буде слідувати блок-схемі кодів несправностей, якщо є відповідний код несправності, або, озброївшись своїми знаннями про систему, почати тестування та вимірювання компонентів керування двигуном за допомогою осцилографа, які можуть бути відповідальні за симптом, виявлений клієнтом.

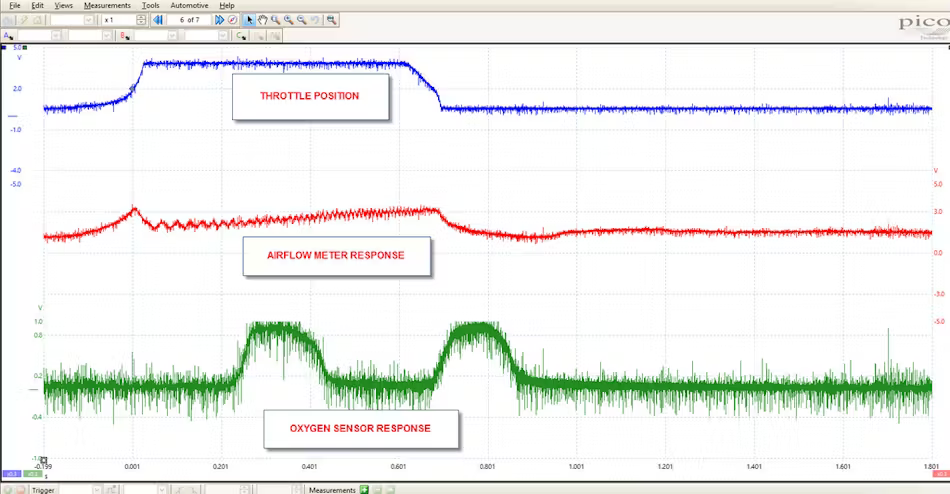

Щоб навести типовий приклад, давайте візьмемо газовий двигун, що глухне під час зупинки на перехрестях, але жодних явних кодів несправностей не виявлено. Потрібний опис системи управління холостим ходом двигуна і складений список можливих компонентів, які можуть викликати двигун, що глухне. З цього списку технік може вирішити перевірити датчик кисню, витратомір повітря та датчик положення дросельної заслінки. Порядок перевірок залежить від простоти доступу до цих компонентів, але за допомогою осцилографа Pico 4 всі ці входи можна вимірювати та контролювати в режимі реального часу на одному екрані.

Використання пікоскопа дає технічному фахівцю можливість відстежувати (в режимі реального часу) фактичні сигнали та порівнювати їх з обробленими даними скануючого приладу.

В: Чому слід використовувати осцилограф, а не просто прилад, що сканує?

A: Після підключення до компонентів технік може переглядати причину та наслідок різних датчиків у системі керування холостим ходом. Тест на похитування - це такий простий, але ефективний метод при перегляді сигналів, які можуть перериватися через збої проводки, проблеми з підключенням та теплове пошкодження. Тільки осцилограф може реагувати досить швидко, щоб відображати ці «збої», коли скануючий прилад пропустить цей важливий сигнал, що «випадає» в цілісності, що приведе техніка до потенційного полювання за гусаками. Осцилограф також можна використовувати під час дорожніх випробувань, коли відбувається більшість несправностей, надаючи техніку ту саму високошвидкісну можливість захоплення в робочих умовах, про які повідомив клієнт. Осцилограф може записувати сигнали вище, і коли відбувається несправність, технік може призупиняти та відтворювати отримані дані, збільшувати, вимірювати та оцінювати сигнали, щоб зробити висновок про те, чому автомобіль міг заглухнути.

В: Чого я можу очікувати від техніка, який використовує осцилограф?

A: За досвідом, користувачі осцилографів - це віддані своїй справі професіонали, які вклали час і гроші (часто свої власні) в поліпшення своїх діагностичних можливостей у сучасних автомобілях, що постійно ускладнюються. Ви можете очікувати, що ваш автомобіль буде відремонтований у реалістичні терміни, підкріплені доказом відмови компонента з літературою до та після ремонту, що додасть впевненості у будь-якому ремонті.
