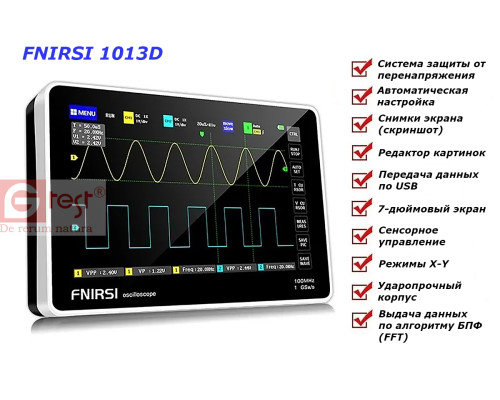

FNIRSI-1013D, портативний 2-х канальний осцилограф

Галерея коротких характеристик

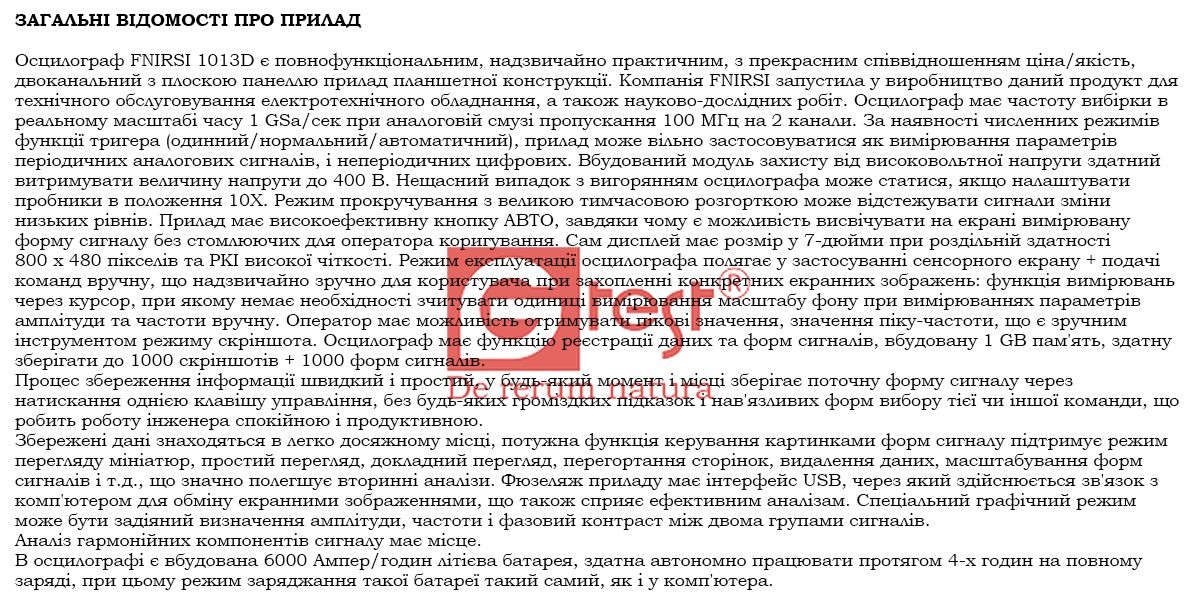

Професійний виконаний дизайн
Осцилограф FNIRSI має заявлені: 1).частота дискретизації в реальному масштабі часу до 1GSA/S 2).аналогова смуга пропускання 100 МГц * 2 (каналу). Осцилограф FNIRSI має повну функцію запуску/тригера (одиночний/нормальний/автоматичний), прилад можна вільно застосовувати як для періодичних аналогових сигналів, так і аперіодичних цифрових.
Висока продуктивність
7 дюймів екран, при роздільній здатності 800*480, яскраві кольори та висока контрастність. Сам прилад ультратонкий та зручний для перенесення. Вбудований модуль захисту від високої напруги здатний витримувати постійну напругу до 400В. Високопродуктивний літієвий акумулятор ємністю 6000 мАч здатний працювати безперервно протягом 4-х годин після повної зарядки.
Простота експлуатації
Осцилограф оснащений ефективним однокнопковим автоматом. Функція збереження осцилограм та знімків екрана одним клацанням миші. Заявлена вбудована пам'ять ємністю 1 ГБ може зберігати до 1000 знімків дисплея та 1000 комплектів даних про сигнали. Потужний диспетчер зображень осцилограм підтримує такі режими: 1). Перегляд ескізів; 2). Загальний перегляд; 3). Детальний перегляд 3). Перегортання сторінок, 4). Вилучення, 5). Збільшення, зменшення, переміщення тощо.
Легкість вимірів
Ємнісний сенсорний екран та керування жестами, функція вимірювання курсором, при ручному зчитуванні амплітудно-частотних параметрів. Немає необхідності зчитування одиниць вимірів та кількість фонової шкали. Можливість безпосередньо отримувати пікові значення та частоту без режимів перетворення цих величин.
Графічний дисплей Лісажу та перегляд БПФ
Функцію графічного відображення Ліссажу можна застосовувати для порівняння амплітуди, частоти та фази одночасно двох сигналів. Функція перегляду БПФ здатна приблизно оцінити зміст гармонік сигналу.
Особливості
- Компактний та досить функціональний осцилограф.
- Великий сенсорний 7-дюймовий дисплей TFT (800 × 480 пікселів).
- Захист від високої напруги: вбудований модуль забезпечує захист до 400 Ст.
- Оснащений вбудованим генератором на 1 кГц із можливістю калібрувати щупи.
- Можливість зберегти до 1000 форм сигналів та до 1000 знімків екрану.
- Функція автоматичного виміру.
- Функція Roll.
- Функція Лісаж.
- Функція налаштування яскравості екрана.
- Оснащений підставкою для настільного використання .
Характеристики:
Бренд: Fnirsi
Модель: FNIRSI-1013D
Тип: цифровий двоканальний планшетний осцилограф
Особливості: сенсорний екран
Частота вибірки 1Gs/s (заявлено)
Смуга 100 МГц (заявлено)
Дисплей 800 х 480 пікселів (7")
Кількість каналів 2
Живлення Літієва батарея 6000 мAг 3,7V
Комплектація Зарядний кабель, 2 щупи Р6100, сзу
Опції Збереження знімків, накопичувач 1Гб (до 1000 знімків).
Вимірювання: VPP,VP,Vmax,Vmin,Vavg,Vrms, часті, Duty +,Duty-,Time +,Time-,Period
Гранична напруга: 40В (1х) або 400В із щупом 10х
Розгортка: 50 мВ/div ~ 500 В/div та 50S/div ~ 10 NS/div
АЦП: 8 біт
Розміри 184 мм x 124 мм x 50 мм, маса 650 г
Комплект включає: пара щупів Р6100 (з окремою інструкцією), інструкція на осцилограф, кабель MicroUSB, сзу.
Зведена таблиця
|
Розв'язка входу |
DC, AC |
|
Вхідний імпеданс |
1 МОм |
|
Встановлення коефіцієнта загасання датчика |
1 Х, 10 Х |
|
Максимальна вхідна напруга |
40 В (1 X), 400 В (10 Х) |
|
Горизонтальна система |
|
|
Коефіцієнт розгортки |
50 с / справ - 10 нс / справ |
|
Вертикальна система |
|
|
Вертикальна розгортка |
50 мВ/поділ - 500 В/поділ |
|
Час наростання |
< 3 нс |
|
Вертикальний дозвіл |
8 біт |
|
Точність напруги |
± 2% |
|
Точність частоти |
± 0,01% |
|
Система синхронізації |
|
|
Режими синхронізації |
автоматичний, нормальний, одиничний |
|
Режим тригера |
по фронту (спадаючий / спадаючий) |
|
Система виміру |
|
|
Автоматичні виміри |
VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period |
|
Курсорні виміри |
XY, тригер Y |
|
загальні характеристики |
|
|
Дисплей |
кольоровий TFT-дисплей, 7 дюймів, 800×480 пікселів |
|
живлення |
вбудована літієва батарея 6000 мАг, 4 години безперервної роботи, 5 годин заряду |
|
Інтерфейс |
USB (5 В/2 А) |
|
вбудована пам'ять |
1 Гб |
|
Зберігання форми хвилі |
1000 зображень + 1000 сигналів |
|
Габарити |
184×124×50 мм |
|
Вага нетто |
650 г |

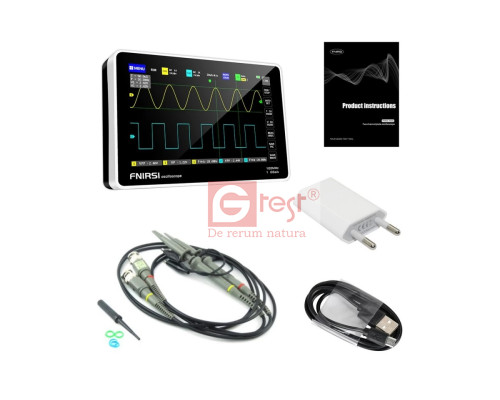

Комплектація
- Цифровий осцилограф FNIRSI-1013D - 1 шт.
- Щуп для осцилографа - 2 шт.
- USB-кабель - 1 шт.
- Інструкція з експлуатації – 1 шт.
ІНСТРУМЕНТИ НАЛАГОДЖЕННЯ ОБЛАДНАННЯ, ЩО ТЕСТУЄТЬСЯ
-
Колебательная цепь
-
Cхема операционного усилителя
-
Цепь инвертера
-
Драйвер PWM
-
Мера сети
-
Cхема переключения
-
Цифрові кола
-
Магістральна шина передачі даних

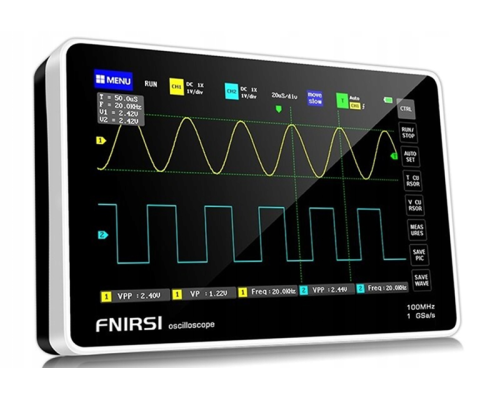

СЕНСОРНИЙ 7-ДЮЙМОВИЙ ЕКРАН
Повнорозмірний 7-дюймовий TFT РК-екран з роздільною здатністю 800 х 480 пікселів і яскравими контрастними кольорами. Це ємнісний сенсорний екран, такий самий, як у сучасних мобільних пристроях iPad, а на самому екрані є захисна плівка від випадкового пошкодження нігтями.

ДВА ВХІДНІ КАНАЛИ
Прилад має два вхідні канали та вхідний імпеданс 1 МОм. Тож осцилограф може одночасно вимірювати дві різні групи сигналів і порівнювати їх, щоб з'ясувати суть проблеми, наприклад порівняти й проаналізувати вхідні та вихідні сигнали підсилювача потужності для точного визначення його коефіцієнта підсилення.
Осцилограф тестує спотворення, вихідний внутрішній опір та інші характеристики, як-от потужність перемикання напівмоста й повного моста, додаткову ШІМ (широтно-імпульсну модуляцію), а також інші сигнали, тож порівняно з одноканальним приладом має ширші можливості й сферу застосування.

ІНТЕЛЕКТУАЛЬНА ФУНКЦІЯ ЗАХИСТУ ВІД ПЕРЕГОРЯННЯ
Обидва вхідні канали мають вбудовані модулі захисту від високої напруги, що витримують до 400 В на вході. Оператору не треба хвилюватися через таку серйозну поломку, як перегоряння блока живлення приладу під час вимірювань невисоковольтними пробниками без перемикання пробника в положення 10 х 1.

АВТОМАТИЧНІ ВИМІРЮВАННЯ НАТИСКАННЯМ ОДНІЄЇ КЛАВІШІ
Не потрібні виснажливі й тривалі ручні налаштування: осцилограф налаштовується натисканням однієї клавіші. Ефективний алгоритм керування гарантує високу точність налаштувань. Скоригована форма сигналу з'являється в центрі екрана (якщо задіяно обидва канали, сигнал каналу 1 – у верхній половині екрана, каналу 2 – у нижній). Автоматичне налаштування сигналу 1 В від піку до піку триває не більше 1 с, тоді як звичайному настільному осцилографу потрібно щонайменше 5 с. Що більша амплітуда сигналу, то менше часу потрібно на налаштування.

РІЗНОМАНІТНІ ФУНКЦІЇ ТРИГЕРА
Осцилограф має 3 режими тригера: автоматичний, одиночний і стандартний. Одиночний режим тригера реєструє раптові неперіодичні сплески пакетних сигналів
