Осцилограф SDS1202. Оптимальне співвідношення ціна/якість
SDS1202
Цифровий осцилограф, що запам'ятовує, в максимально економічній комплектації
+ Смуга пропускання: 200MHz
+ 2-канальний
+ Частота вибірки: 1GS/s
+ Найтонший корпус із аналогів
+ 7 дюймовий РКІ високої роздільної здатності
+ Підтримка аналітичних прикладних програмних пакетів SCPI, LabVIEW
＋Робочі характеристики
Модель | SDS1202 | |
Смуга пропуску | 200MHz | |
Частота вибірки | 1GS/s | |
Горизонтальна шкала (s/div) | 2ns/div - 1000s/div, step by 1 - 2 - 5 | |
Час наростання фронту імпульсу (на вході, стандартно) | ≤1.7ns | |
каналів | 2 | |
Дисплей | 7" кольоровий РКІ, 800 x 480 pixels | |
Опір на вході | 1MΩ ± 2%, in parallel with 20pF±5pF | |
Дозвіл на каналах | 50Hz: 100: 1, 10MHz: 40: 1 | |
Max напруга на вході | 400V (PK-PK) (DC+AC, PK-PK) | |
Точність посилення за пост. струму | ±3% | |
Довжина запису | 10K | |
Точність за пост. струму (усереднена) | Середня ≥16：±(3% зчитування + 0.05 div) для ΔV | |
Коефіцієнт згасання пробника | 1X, 10X, 100X, 1000X | |
LF зворотний зв'язок (AC, -3dB) | ≥10Hz (на вході, з'єднання AC, -3dB) | |
Частота вибірки/точність реле часу | ±100ppm | |
Інтерполяція | sin(x)/x | |
Інтервал (△T) точність (на всю смугу частот) | Одноразовий: ±(1 інтервальний час + 100ppm x зчитування + 0.6ns), Середнє >16 : ±(1 інтервальний час + 100ppm x зчитування + 0.4ns) | |
Сполучення на вході | DC, AC і GND | |
Роздільна здатність по вертикалі (A/D) | 8 bits (2 канали одночасно) | |
Чутливість по вертикалі | 5mV/div - 5V/div (at input) | |
Тип тригера | По краю, Відео | |
Режим тригера | Авто, Нормальний та Одноразовий | |
Рівень тригера | ±5 поділів від центру екрану | |
Відео стандарти | NTSC, PAL та SECAM standard | |
Курсорні виміри | ΔV, і ΔT між курсорами | |
Режими автоматичних вимірів | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Time, Fall time, Width, Width, Duty, Duty, Delay A→B cycle area | |
Математика під час вимірювання форм сигналів | ＋, −, x, ÷, invert, FFT | |
Збереження форм сигналів | 16 форм | |
Фігура Ліссо | Смуга пропуску | Повна смуга частот |
Різниця по фазі | ±3 градуси | |
Комунікаційний інтерфейс | USB host, USB device | |
Лічильник частоти | присутній | |
Джерело живлення | 100V - 240V AC, 50/60Hz, CAT II | |
споживана потужність | ＜15W | |
Запобіжник | 2A, T class, 250V | |
Розміри (W x H x D) | 301 x 152 x 70 mm | |
Вага пристрою | 1.10 кг | |
, Delay A→B
, area,+Області застосування приладу
• Налагодження електронних ланцюгів • Тестування ланцюгів • Розробка та виробництво • Освіта та навчання • Техобслуговування автомобілів та тестування

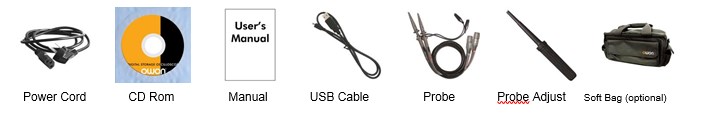

+Аксесуари при постачанні приладу.
