ОСЦИЛОГРАФИ З ЦИФРОВИМ ЛЮМІНОФОРОМ/АНАЛІЗАТОРИ НАСЛІДНИХ ПОТОКІВ СЕРІЇ DPO/DSA70000B. ЧАСТИНА 1

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту, що наводиться в самому кінці Розділу, а також рекомендовані прилади та статті для самоосвіти

Особливості та переваги

На всіх чотирьох каналах одночасно:

– Моделі зі смугами пропускання 20, 16, 12,5, 8, 6 та 4 ГГц

– Швидкість вибірки в реальному часі до 50 Гвиб.

– Довжина запису до 250 мегавибірок із функцією MultiView Zoom™ для швидкої навігації

– Найвища швидкість захоплення – понад 300 000 осцилограм на секунду на канал.

Найширша смуга пропускання – до 20 ГГц дає можливість працювати із найсучаснішими високошвидкісними послідовними інтерфейсами.

Чудова цілісність сигналу та відмінне співвідношення сигнал-шум дозволяє побачити найточніше відображення осцилограм.

Система запуску Pinpoint® – мінімальний час знаходження проблем у сигналі для ефективної діагностики та швидкого пошуку рішень.

Система запуску за послідовними інтерфейсами зі швидкостями до 5 Гбіт/с – забезпечує спрацьовування за певною послідовністю протоколу NRZ або інших 8/10-бітових комбінацій для виділення ефектів, що залежать від комбінації даних.

Пошук та маркування дозволяють знаходити цікаві події в осцилограмі та запускатися по них.

Системи DPX і Fast Acquisition (швидкий збір) забезпечують знаходження аномалій у сигналі завдяки найвищій в галузі швидкості захоплення осцилограм.

Велика глибина пам'яті дозволяє записувати тривалі фрагменти сигналу або цікаві для рідкісних подій і проводити подальший аналіз всього запису за допомогою вбудованих функцій вимірювання.

Пробники серії P7500 TriMode™ дозволяють отримати ідеальний узгоджений тракт від досліджуваного виробу до входу осцилографа в діапазоні від 4 до 20 ГГц.

Спеціалізоване програмне забезпечення для тестування на сумісність із різними стандартами, автоматизації вимірювань та простоти використання.

Аналіз каналу послідовної передачі даних (SDLA) для високошвидкісних інтерфейсів дозволяє емулювати лінію передачі від джерела сигналу до приймача, проводити вирівнювання каналу та виключати вплив пробників.

Області застосування

Аналіз цілісності, джиттера та тимчасового розподілу сигналу.
Перевірка, усунення неполадок, визначення характеристик та атестація складних систем.
Виправлення неполадок та перевірка на відповідність стандартам послідовної передачі даних.
Аналіз шини пам'яті.
Перевірка імпульсних джерел живлення.
Дослідження перехідних процесів.
Спектральний аналіз радіосигналів і радіосигналів з широкою смугою пропускання.

Неперевершена продуктивність та покращені характеристики приладів прискорять вашу роботу.

Осцилографи реального часу з цифровим люмінофором серій DPO70000B та DSA70000B – це найкраще в галузі рішення для аналізу цілісності сигналів, з яким стикаються розробники, які перевіряють чи визначають характеристики та усувають неполадки складних електронних систем. Осцилограф серії DSA70000B є ідеальним інструментом для дослідження високошвидкісних послідовних систем.

Це сімейство відрізняється неперевершеними характеристиками захоплення та аналізу сигналів, простотою використання, багатим набором функцій для налагодження різних систем, що значно прискорює процес розробки. Великий дисплей і інтуїтивно зрозумілий інтерфейс користувача забезпечують легкий доступ до максимального обсягу інформації.

Неперевершені можливості захоплення сигналів

Чудова цілісність сигналу та відмінне співвідношення сигнал-шум у серіях DPO70000B та DSA70000B забезпечать впевненість у результатах вимірювань.

Смуга пропускання до 20 ГГц на кожному з чотирьох каналів та запатентована функція корекції Tektronix. Користувальницькі фільтри для кожного каналу забезпечують корекцію амплітуди та фази для більш точного відображення дуже швидких сигналів. Крім того, тільки Tektronix дозволяє повністю відключити цифрову корекцію, коли це потрібно.

Функція корекції виключає відхилення частотних характеристик по всьому шляху до вимірювального наконечника пробника.

Висока частота дискретизації на всіх каналах дозволяє детальніше досліджувати імпульсні перешкоди, відхилення сигналів, швидкі фронти.

– 50 Гвиб./с на всіх каналах для моделей зі смугами пропускання 12,5, 16 та 20 ГГц

– 25 Гвиб./с на всіх каналах для моделей зі смугами пропускання 4, 6 та 8 ГГц

Маючи хороше співвідношення сигнал-шум і низький рівень власного шуму, серії DPO70000B і DSA70000B дозволяють проводити вимірювання найбільш точно. При налагодженні пристроїв низький рівень шуму та максимальна чіткість сигналу дозволяють знайти найменші аномалії, які можуть вплинути на роботу. При аналізі РЧ сигналів дані характеристики дозволяють розширити динамічний діапазон, відкриваючи ширшу область застосування DPO/DSA70000B.

Низький рівень власного джиттера та висока точність установки по вертикалі дозволяють проводити вимірювання акуратніше.

Довга пам'ять приладів забезпечує високу роздільну здатність та збільшену тривалість захоплення осцилограм:

– 10 млн. точок на канал для серії DPO70000B та 20 млн. для серії DSA70000B у стандартній комплектації;

– Можливість розширення до 100 млн. точок на всіх чотирьох каналах для моделей зі смугами пропускання 4, 6 та 8 ГГц;

– Можливість розширення до 250 млн. точок на всіх чотирьох каналах для моделей зі смугами пропускання 12,5, 16 та 20 ГГц;

– MultiView Zoom спрощує роботу з довгою пам'яттю, порівняння та аналіз кількох сегментів осцилограми.

Найширший вибір пробників – незалежно від того, чи вимірюєте Ви послідовні потоки даних на швидкості 8 Гбіт/с або струми перемикання джерела живлення, Tektronix пропонує широкий вибір пробників, включаючи однопровідні, диференціальні, оптичні, високої напруги, струму та широкий вибір допоміжних пристроїв для підключення .

Пробники серії P7500 TriMode – ідеально підходять для DPO/DSA70000B та дозволяють здійснювати перемикання між диференціальними, однопровідними та загальними вимірюваннями без переміщення пробника з точки підключення. Ця серія представлена моделями зі смугою від 4 ГГц до 20 ГГц.

Одночасне збільшення чотирьох зон, що цікавлять, для швидкого порівняння

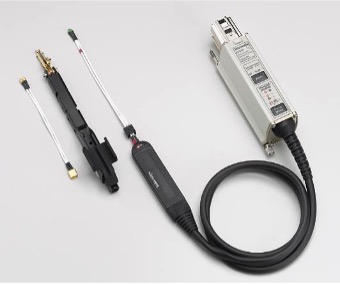

Пробники P7500 TriMode полегшують процес встановлення параметрів для проведення комплексних вимірів

Прискорення налагодження у складних електричних системах

Режим захоплення FastAcq прискорює усунення несправностей, чітко вказуючи дефекти сигналу

Більше ніж просто колірна градація частоти появи сигналу – запатентована технологія DPX® дозволяє захоплювати сигнали зі швидкістю понад 300 000 осцилограм на секунду на всіх чотирьох каналах одночасно, значно збільшуючи можливості виявлення аномалій. Простим поворотом ручки інтенсивності світіння ви зможете «побачити те, чого інші не бачать», розглянути повну картину роботи всього ланцюга. Деякі виробники осцилографів заявляють про високі швидкості захоплення осцилограм на короткі періоди часу, але тільки осцилографи DPO70000B і DSA70000B, оснащені технологією DPX, здатні робити це необмежено довго, економлячи хвилини, години або навіть дні, швидко виявляючи характер широкі можливості системи запуску їхньої локалізації.

Можливість запуску осцилографа по цікавій події відіграє ключову роль в усуненні несправностей та перевірці складних сигналів

Якщо ви намагаєтеся знайти аномалії або хочете локалізувати частину складного сигналу для подальшого аналізу, наприклад сигнал читання або запису шини DDR, скористайтеся системою запуску Pinpoint® компанії Tektronix. Побудована на кремній-германієвій (SiGe) технології для забезпечення дуже високої чутливості спрацьовування з низьким рівнем власного джиттера, система Pinpoint дозволяє захоплювати глітчі з мінімальною тривалістю. Можливість налаштування запуску за подіями А та В надає практично необмежені можливості порівняно з конкурентами, які мають можливість запускатися за подією А з відкладеним запуском за подією B, причому з обмеженням запуску лише по фронту. Це, у свою чергу, не дозволяє виробляти скидання системи запуску у вихідний стан, коли подія B не відбулася. Система Pinpoint надає повний набір різних типів запуску за обома подіями А та В, логічну оцінку для контролю часу пошуку цих подій та скидання системи запуску після певного періоду часу, стану або переходу, що дає можливість захоплення подій навіть у найскладніших сигналах. Інші осцилографи зазвичай надають менше 20 комбінацій запуску, тоді як система Pinpoint надає понад 1400 комбінацій.

Рівень джиттера розширеної системи запуску становить <100 фс. З такою стабільністю в точці спрацьовування її можна використовувати як опорну для початку вимірів.

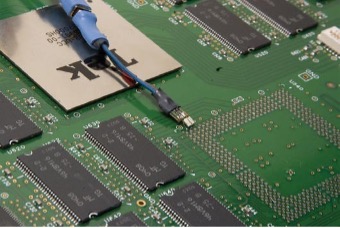

Недорогі наконечники пробників для паяння забезпечують швидке підключення та легкість переміщення пробників між точками на платі

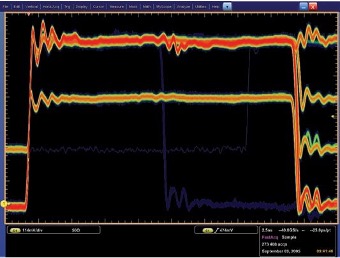

Режим FastAcq забезпечує максимальну можливість захоплення глітчів та інших випадкових аномалій у сигналі

Запуск по протоколу та послідовній комбінації

Для налагодження послідовних інтерфейсів існує можливість запуску певної комбінації потоку NRZ з вбудованим відновленням синхронізації та кореляції подій за фізичними і канальними рівнями. Ця функція стандартна для серії DSA70000B і доступна як опція PTH для DPO70000B. Прилади цієї серії можуть відновлювати тактовий сигнал, визначати транзакції та дозволяють встановлювати бажані кодовані послідовності системи запуску. Опція PTH та серія DSA70000B здатні працювати з послідовними протоколами до 3,125 Гбіт/с. Для стандартів із великими швидкостями передачі (до 5 Гбіт/c.), такими як USB 3.0, функції PTU для DPO70000B та STU для DSA70000B здатні запускатися та декодувати 8/10-бітові комбінації.

Запуск фіксованої комбінації NRZ додає нові можливості, дозволяючи осцилографу здійснювати синхронізовані захоплення довгої послідовної тестової комбінації з неперевершеною точністю за часом. Цей вид запуску можна використовувати для видалення випадкового джиттера з довгих комбінацій послідовних даних. Можна досліджувати ефекти передачі окремих бітів, і з тестуванням по масці можна використовувати усереднення. Ця функція підтримує потік послідовних даних NRZ на швидкості до 6,25 Гбіт/с і є стандартною для серії DSA70000B, а моделі DPO70000B включена як опція PTH.

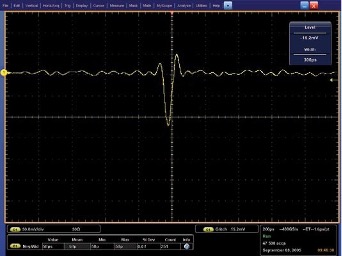

Система запуску Pinpoint може локалізувати глітчі шириною до 100 пс

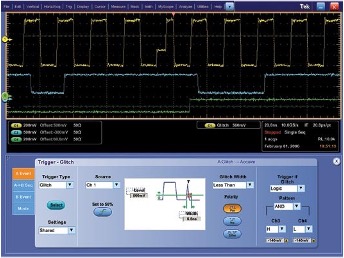

Можливість локалізації певних глітчів

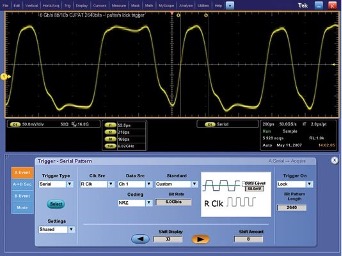

Запуск фіксованої комбінації NRZ на прикладі SATA довжиною 640 біт на швидкості 6 Гбіт/с

Великий 10-розрядний XGA-дисплей

Серії DPO/DSA70000B оснащені більшим сенсорним XGA-дисплеєм з діагоналлю 12,1 дюйма (307,3 мм), який має на 25% більшу роздільну здатність по вертикалі, ніж у інших осцилографів.

Неперевершена зручність використання

TekLink™ дозволяє здійснювати захоплення більш ніж чотирма каналами шляхом синхронізації кількох осцилографів та проводити налагодження багатоканальних високошвидкісних протоколів, таких як PCI Express X16 або шини пам'яті DDR.

Прилади серій DPO/DSA70000B відрізняються зручністю використання завдяки набору різних функцій, таких як сенсорний екран, проста і зручна структура меню, інтуїтивно зрозумілі графічні іконки, окремі ручки керування вертикальною розгорткою для кожного каналу, підтримка комбінацій клавіш, знайомих по системі Windows та керування правою кнопкою та коліщатком миші.

Сумісність з логічними аналізаторами для налагодження та розробки цифрових систем

Система відображення Tektronix Integrated View (iView™) допомагає проектувальникам цифрових систем вирішувати завдання цілісності сигналів, ефективно усувати неполадки, а також простіше та швидше проводити перевірки пристроїв, що розробляються. iView дозволяє проектувальникам аналізувати корелювані за часом цифрові та аналогові сигнали в одному вікні та локалізувати аномалії цифрових сигналів, що викликають системні помилки, досліджуючи їх аналогову форму. Налаштування для кожного користувача не потрібне, і після встановлення ця функція працює повністю автоматично.

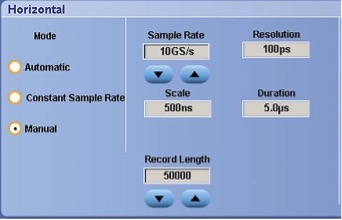

3 режими роботи горизонтальної розгортки

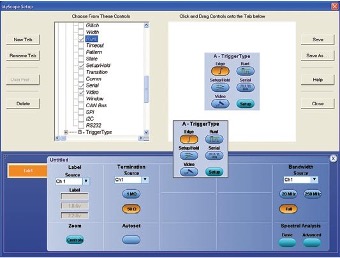

Перетягування елементів меню під час створення вікна керування MyScope

ПРОДОВЖЕННЯ СЛІДУЄ…
