Осцилографи високої чіткості зі смугою пропускання 500 МГц від Yokogawa

14 жовтня 2024 р. - Yokogawa Test & Measurement Corporation випустила серію осцилографів високої чіткості DLM5000HD. Позиціонована як високопродуктивна версія серії DLM5000, серія DLM5000HD розширює лінійку осцилографів Yokogawa моделями зі смугою пропускання частот 500 МГц і 350 МГц, які забезпечують більш високу роздільну здатність для більш точного аналізу форми сигналу, а також оснащені функціями.

Серія восьмиканальних осцилографів змішаних сигналів DLM4000 компанії Yokogawa, випущена у 2012 році, та її наступниця DLM5000, випущена у 2020 році, виявилися популярними серед розробників електронних та мехатронних пристроїв. Однак, зважаючи на зростаючу увагу в останні роки до заходів, які допоможуть декарбонізувати суспільство, зростає потреба в тому, щоб зробити двигуни, інвертори та продукти, пов'язані з чистою енергією, такі як пристрої для генерації сонячної енергії, більш енергоефективними. Ця потреба особливо гостра в галузі силової електроніки, де зростання додатків та виробництва силових пристроїв нового покоління, що використовують технологію карбіду кремнію (SiC), зумовлює необхідність дедалі більшої точності вимірювань. Завдяки підтримці багатоканальних вимірювань та покращеній роздільній здатності по вертикальній осі серія DLM5000HD задовольняє ці потреби.

Основні характеристики

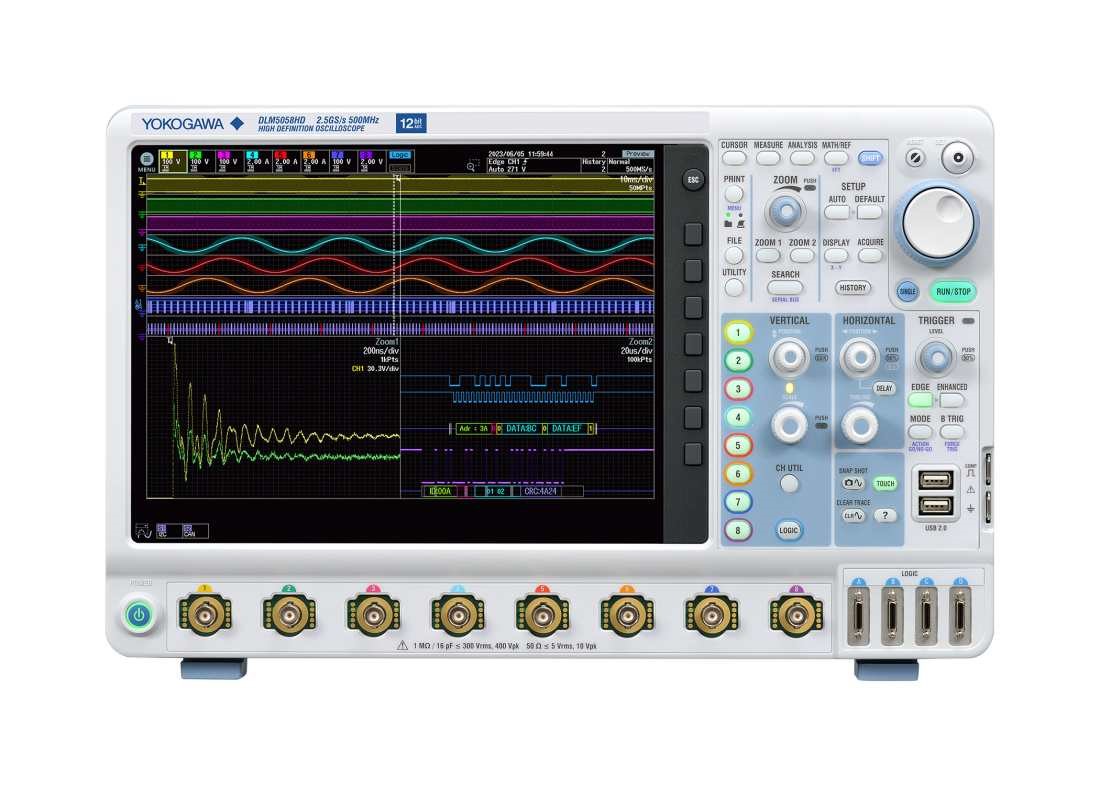

Серія DLM5000HD складається з двох 8-канальних моделей (500 МГц DLM5058HD та 350 МГц DLM5058HD) та двох 4-канальних моделей (500 МГц DLM5054HD та 350 МГц DLM5034HD).

Серія DLM5000HD пропонує 12-бітну вертикальну роздільну здатність, що у 16 ​​разів вище, ніж у існуючої серії DLM5000, для більшої точності спостереження за формою сигналу. Це особливо корисно для розробників інверторів наступного покоління, що дозволяє точно спостерігати найдрібніші зміни у високошвидкісних сигналах. Це дозволяє виявляти явища, які можуть спричинити несподівані аномалії.

Ще однією корисною особливістю серії DLM5000HD є те, що функція, що економить час, автоматичного налаштування аналізу послідовної шини, яка автоматично встановлює оптимальну швидкість передачі даних і пороговий рівень, тепер також може використовуватися з раніше захопленими формами сигналу. Це означає, що автоматичне налаштування можна використовувати навіть для низькочастотних сигналів, що підвищує ефективність розробки та оцінки бортової шини.

Серія DLM5000HD здатна зберігати до 1 мільярда точок отриманих даних, що вдвічі більше ніж у серії DLM5000. Це дозволяє користувачам зберігати історичні дані про до 200 000 захоплених форм сигналів як історичні форми сигналів. Крім подвоєння кількості форм сигналів, які можна шукати та порівнювати за допомогою довгої пам'яті, це означає, що один пристрій може вимірювати поведінку гальмівних систем та інших пристроїв, які необхідно захоплювати з високою частотою дискретизації протягом кількох мілісекунд, що підвищує ефективність роботи з оцінки та аналізу.

Як і в серії DLM5000, вимірювання можна захоплювати за допомогою до 16 аналогових каналів та 64 біт логіки (вісім 8-бітних логічних каналів) за допомогою функції двоблочного синхронного вимірювання (DLMsync) для роботи двох 8-канальних пристроїв. Це дозволяє одночасно вимірювати як аналогові, так і логічні сигнали, наприклад для аналізу численних послідовностей включення живлення при налагодженні електронного блоку управління.

Програми

• Автомобільна електроніка

• Силова електроніка, наприклад, електронні пристрої, інвертори та пристрої генерації електроенергії

• Електроніка, наприклад, побутова техніка та кондиціонери

• Мехатроніка, наприклад, промислові пристрої

• Проектування та оцінка електричних та електронних схем

• Розробка та налагодження напівпровідників, електронних пристроїв та вбудованого програмного забезпечення

• Одночасне вимірювання аналогових сигналів та сигналів шин на основі CAN, CAN FD та інших стандартів в автомобілі

• Аналіз потужності та підтвердження роботи силової електроніки

• Одночасний вимірювання та оцінка високошвидкісних сигналів та сигналів, які коливаються дуже мало (наприклад, сигнали зв'язку та сигнали мехатроніки)
