ОСЦИЛОГРАФ OWON SDS1104 ЯК ЕФЕКТИВНИЙ ІНСТРУМЕНТ ДЛЯ ПРОФЕСІОНАЛІВ

Осцилограф OWON SDS1104 - це професійний вимірювальний прилад, який зробив революцію серед бюджетних осцилографів свого класу завдяки смузі пропускання 100 МГц та чотирма каналами.

Висока продуктивність та точність

Осцилограф OWON SDS1104 з його визначною для такого класу приладів смугою пропускання 100 МГц забезпечує точне відстеження надзвичайно швидких змін сигналу. Ця властивість особливо корисна при розробці та налагодженні сучасних електронних пристроїв, де аналіз високочастотних сигналів має вирішальне значення. Частота дискретизації приладу 1 Гвиб/с гарантує, що жоден сигнал, що становить інтерес, не вислизне від уваги. Така швидкість вибірки дозволяє проводити детальний аналіз змін у мілісекундному чи навіть мікросекундному діапазоні.

Поєднання високої швидкості вибірки та смуги пропускання дозволяє здійснювати якісне тестування цифрових схем, імпульсних джерел живлення та складних систем зв'язку. Час наростання приладу ≤3,5 нс гарантує точне відображення швидких змін сигналу.

Чотири канали та універсальність

Осцилограф OWON SDS1104 із чотирма незалежними вимірювальними каналами забезпечує виняткову гнучкість при виконанні складних вимірювальних завдань. Така конфігурація дозволяє здійснювати одночасний моніторинг та порівняння отриманих результатів від кількох сигналів, що необхідно для дослідження, наприклад багатофазних систем, диференціальних сигналів або складних цифрових протоколів.

Кожен з каналів має вертикальну роздільну здатність 8 біт, що дозволяє розрізняти 256 різних рівнів напруги. Регульована вертикальна чутливість від 5 мВ/діл до 5 В/справ гарантує, що сигнали малої амплітуди, так і більш високі напруги можуть бути точно виміряні.

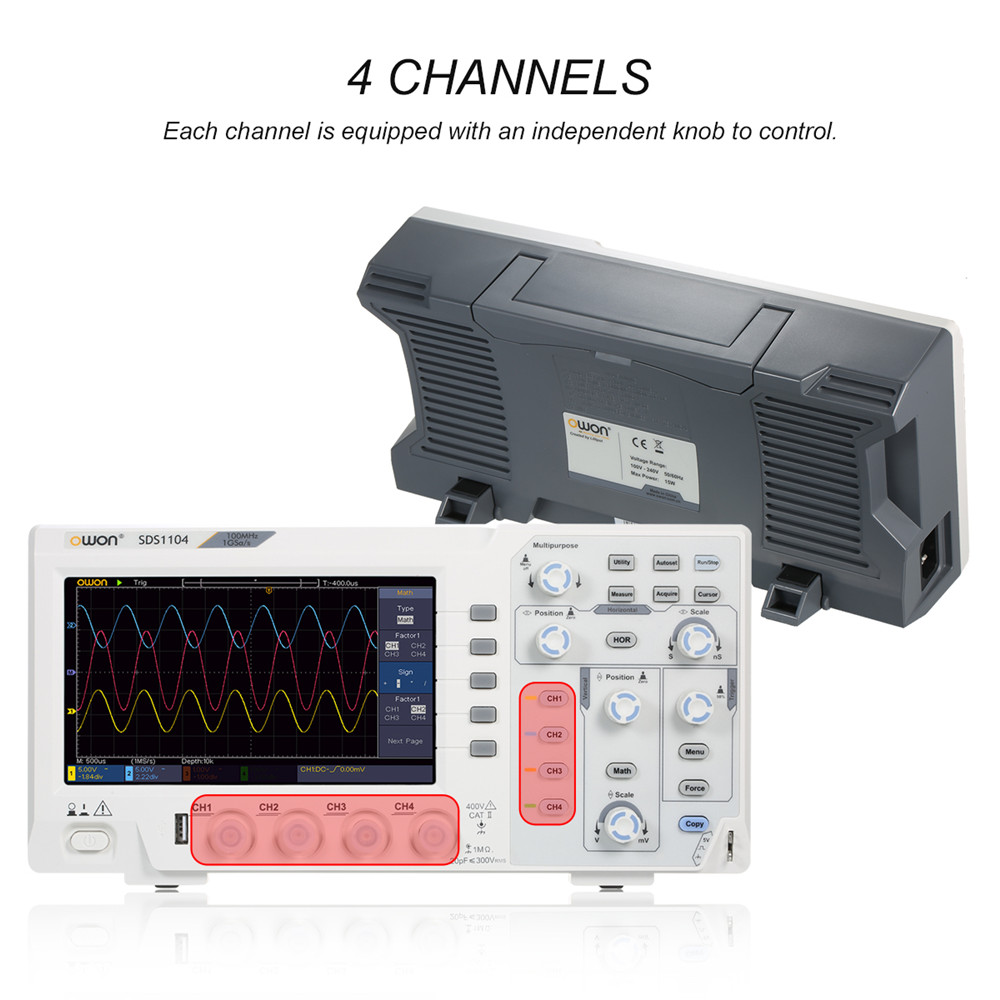

Рис.1 4 канали, кожен канал оснащений незалежною головкою управління

Великий дисплей та інтерфейс користувача

7-дюймовий кольоровий РК-дисплей пристрою з роздільною здатністю 800 x 480 пікселів забезпечує відмінну видимість у будь-якому середовищі. Екран високої роздільної здатності дозволяє з високою точністю спостерігати деталі складних форм хвиль і легко зчитувати результати вимірювань.

Зручний інтерфейс та логічно організовані елементи керування дозволяють легко перемикатися на різні функції. Розділений екран оптимізовано для одночасного моніторингу відображення форми сигналу та параметрів вимірювання.

Спеціальні функції та можливості зв'язку

Осцилограф OWON SDS1104 підтримує протоколи SCPI та LabVIEW, що дозволяє інтегрувати прилад в автоматизовані вимірювальні системи. Це особливо корисно у науково-дослідних та дослідно-конструкторських середовищах або у тестуванні виробничих ліній, де автоматизація вимірювань та систематичний збір даних є ключовими факторами.

Вбудовані інтерфейси USB-хоста та пристрої забезпечують легку передачу даних та можливості віддаленого керування. Прилад може зберігати дані вимірювання та налаштування, а також експортувати форми сигналів для подальшого аналізу.

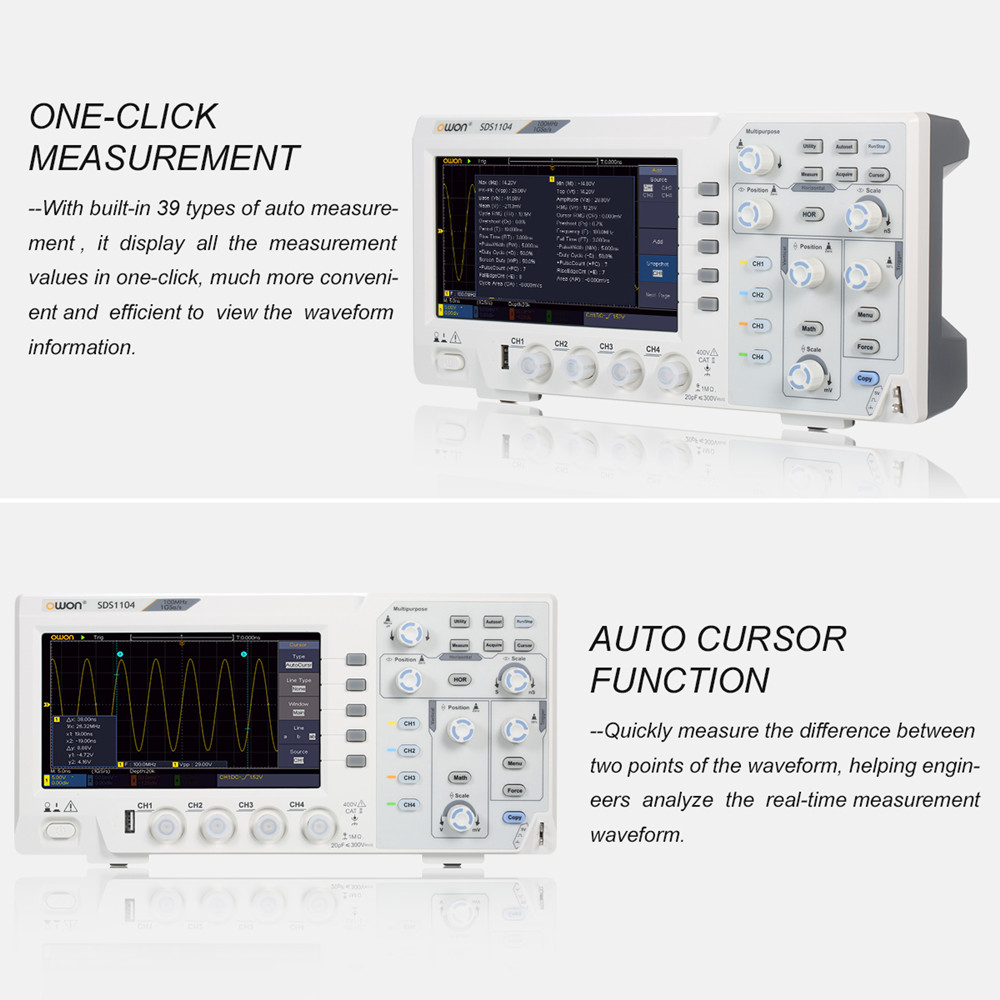

рис.2 Вимірювання в один дотик: вбудовані 39 варіантів автоматичних вимірювань дозволяють виконувати тести за один дотик, що надзвичайно зручно та ефективно при перегляді інформації форми хвилі

рис. 2.1 функція автоматичного курсора дозволяє вимірювати різницю між двома точками хвилі сигналу, тим самим надаючи інженерам можливість переглядати вимірювані параметри в реальному часі

Компактний дизайн та ергономіка

З розмірами 301 x 152 x 70 мм та вагою всього 1,1 кг осцилограф OWON SDS1104 надзвичайно портативний. Компактний дизайн не шкодить функціональності - всі елементи управління легкодоступні і логічно розташовані.

Універсальний блок живлення пристрою працює в діапазоні 100-240 В змінного струму, тому його можна використовувати у всьому світі. Низьке енергоспоживання менше 15 Вт забезпечує тривалий час роботи та економічну експлуатацію.

Розширені функції вимірювань та аналізу

Осцилограф має у своєму розпорядженні великі функції автоматичних вимірювань, включаючи вимірювання Vpp, Vavg, RMS, частоти, періоду, Vmax, Vmin, часу наростання і спаду фронту імпульсу. Курсорні вимірювання дозволяють точно визначати напругу та різницю у часі.

Вбудовані математичні функції (додавання, віднімання, множення, розподіл, інвертування та БПФ) підтримують глибокий аналіз сигналу. Довжина запису 20К забезпечує достатньо точок даних для детального аналізу складних форм сигналів.

рис.3 демонстрація результатів вимірів за один дотик

рис. 3.1 вбудована функція швидкого перетворення фур'є під час аналізу спектра досліджуваного сигналу

Розширені функції тригера

Прилад має безліч варіантів запуску, включаючи запуск по краю сигналу та відео. Рівень запуску можна регулювати в діапазоні ±5 поділок центру екрана. Режими запуску (Авто, Нормальний, Одиночний) та розширені функції відео-запуску (NTSC, PAL, SECAM) підтримують різні сфери застосування.

Коефіцієнт, що змінюється, ослаблення пробника (1X, 10X, 100X, 1000X) дозволяє використовувати різні його версії для розширення діапазону вимірювань. Максимальна вхідна напруга 400 (PK-PK) забезпечує адекватний захист від перевантажень.

Повний комплект приладдя

Осцилограф OWON SDS1104 у своєму наборі аксесуарів містить усі необхідні інструменти для негайного початку вимірювань. В комплект поставки входить прилад, дві вимірювальні головки, USB-кабель, кабель живлення, калібрувальний інструмент, а також докладний посібник користувача та CD із прикладним програмним забезпеченням.

Якість вимірювальних головок та приладдя відповідає високому стандарту приладу, гарантуючи точність та надійність вимірювань у всіх сферах застосування.

рис.4 функція автоматичного курсору

рис. 4.1 функція масштабування форми сигналу

рис. 4.2 функція збереження форми сигналу

рис. 4.3 функція математичних обчислень

рис. 4.4 зв'язок між осцилографом та комп'ютером

Основні характеристики OWON sds1104:

– Смуга пропускання 100 МГц для якісного аналізу сигналу

– Частота дискретизації 1 Гвиб/с для детального моніторингу сигналу

– Чотири незалежні вимірювальні канали для комплексних вимірювань

- 7-дюймовий кольоровий РК-дисплей з високою роздільною здатністю

– Розширені функції запуску та автоматичні вимірювання

– Підтримка протоколів SCPI та LabVIEW для автоматизованих систем

– Інтерфейси USB-хоста та пристрої для передачі даних

- Компактна портативна конструкція (1,1 кг)

– Розширені математичні та аналітичні функції

– Довжина запису 20 000 пікселів для детального аналізу сигналу

- 8-бітна вертикальна роздільна здатність

– Точність постійного струму ±3%

– Вбудований частотомір

- 16 варіантів зберігання форм сигналів
