ВИЗНАЧЕННЯ ТА УСУНЕННЯ НЕСПРАВНОСТЕЙ У ВАШИХ РОЗРОБКАХ ЗА ДОПОМОГОЮ ОСЦИЛОГРАФІВ СЕРІЇ TDS1000B ТА TDS2000B (ЧАСТИНА 2)

Пошук випадкового шуму в ланцюзі

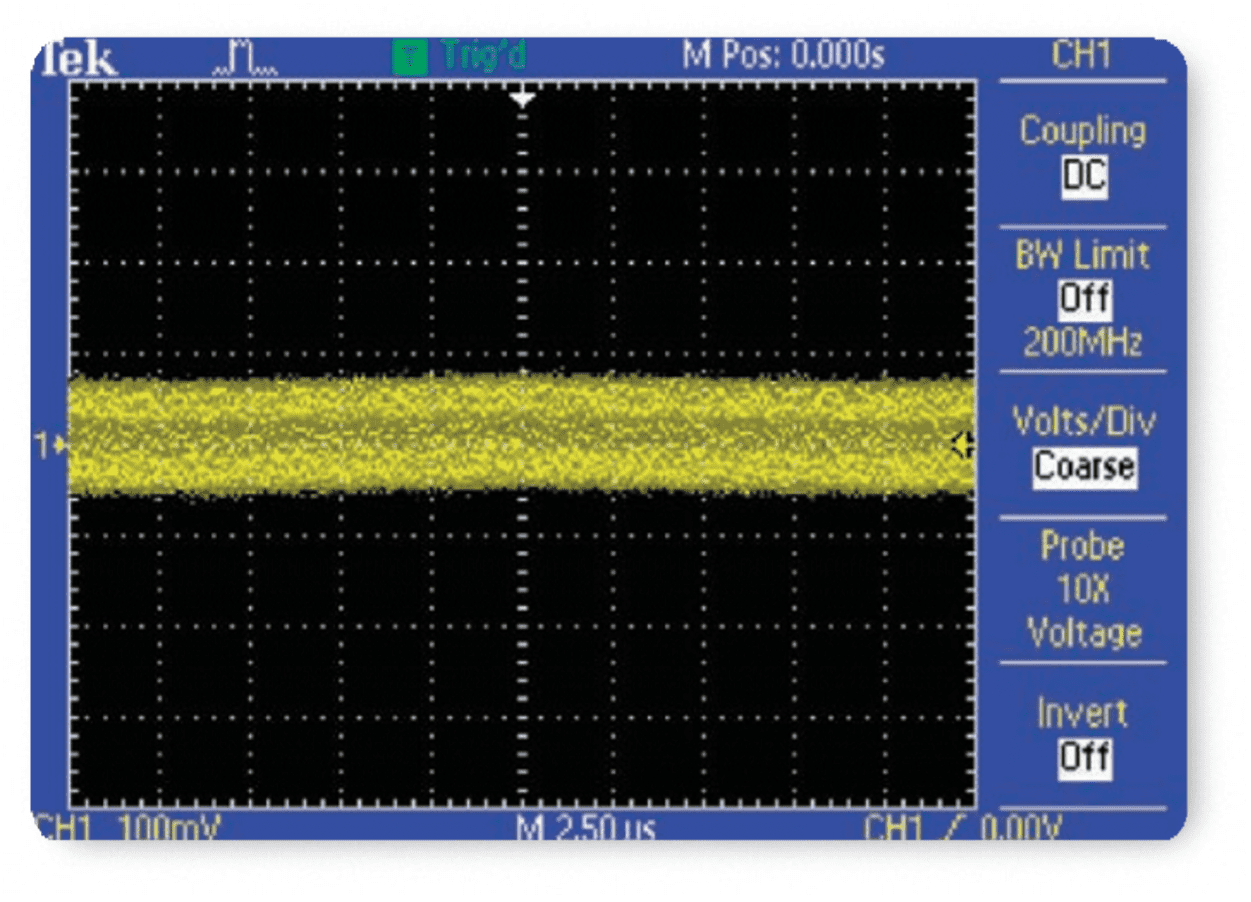

Розробники повинні перевіряти дослідні зразки на ненавмисні перешкоди. Однак сигнали з високим рівнем шуму можуть бути важкодоступними для аналізу в часовій області, як показано на рисунку нижче.

Для розбивки сигналів на частотні складові, які використовуються в осцилографі для відображення графіка частотної області сигналу, на відміну від стандартного графіка тимчасової області осцилографа, інженери та фахівці можуть використовувати функцію ШПФ (Швидке перетворення Фур'є).
Потім розробники можуть зв'язати ці частоти з відомими частотами системи, такими як тактові, генератори, строби запису/читання, сигналів відображення або джерела живлення, що перемикаються.

Осцилографи серій TDS1000B та TDS2000B пропонують стандартну функцію БПФ, завдяки чому вони стають незамінним інструментом для визначення джерел шумів у ланцюзі. Щоб створити та відобразити БПФ, виконайте наведені нижче дії.

Натисніть кнопку МАТЕМАТИКА (MATH) на передній панелі.
Натискайте кнопку меню Операція (Operation) доти, доки не буде обрано пункт БПФ (FFT).
Натискайте кнопку меню Вікно (Window) доти, доки не буде вибрано вікно Хеннінг (Hanning), в якому буде представлено найвищу роздільну здатність за частотою.
За потреби використовуйте елементи керування вертикального та горизонтального ПОЛОЖЕННЯ (POSITION) та МАСШТАБА (SCALE), щоб збільшити та розташувати графіка БПФ.
Для точного виміру графіка БПФ можна використовувати курсори. Натисніть кнопку КУРСОР (CURSOR).
За допомогою кнопки Джерело виберіть пункт МАТЕМАТИКА (MATH).
За допомогою кнопки меню Тип (Type) виберіть пункт Частота (Frequency).
Натисніть кнопку Курсор 1 (Cursor 1). За допомогою універсальної ручки помістіть курсор 1 у лівій частині екрана.
Натисніть кнопку меню Курсор Л (Cursor 2). Розташуйте курсор 2 у верхній частині екрана.

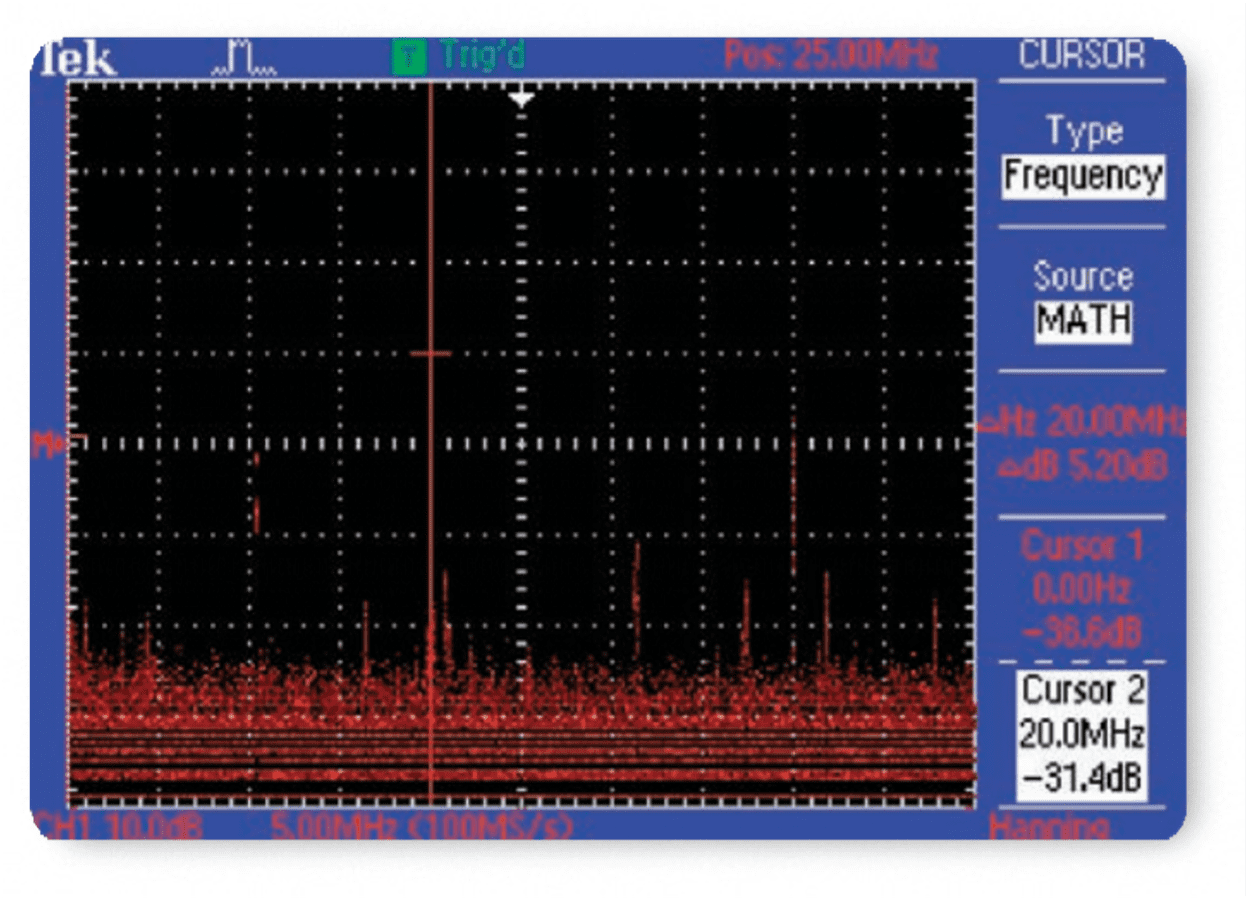

Символ вкаже на одне із джерел шуму. У цьому випадку сигнал із частотою 20 МГц буде тактовим генератором системи, який є типом входу в сигнал.

Аналіз гармонічних випромінювань лінії живлення

Проектувальникам силових ланцюгів часто необхідно аналізувати дію ланцюгів лінії живлення. Незважаючи на те, що ідеальне джерело живлення повинне забезпечувати постійне навантаження на лінії, у реальних ланцюгах живлення це неможливо, оскільки на лінії живлення створюються гармоніки. Осцилографи TDS1000B та TDS2000B дозволяють легко виміряти струм джерела живлення та проаналізувати гармоніки на лінії живлення.

Щоб відобразити гармонію лінії живлення на поточній осцилограмі, виконайте наведені нижче дії.
Натисніть кнопку МЕНЮ ДО 1 (CH 1 MENU) на передній панелі.
Натисніть кнопку меню Пробник (Probe).
За допомогою бокової кнопки меню "Токовий" (Current) виберіть підтримку струмового пробника.
За допомогою кнопки меню Масштаб (Scale) виберіть відповідний коефіцієнт масштабування струмового пробника.

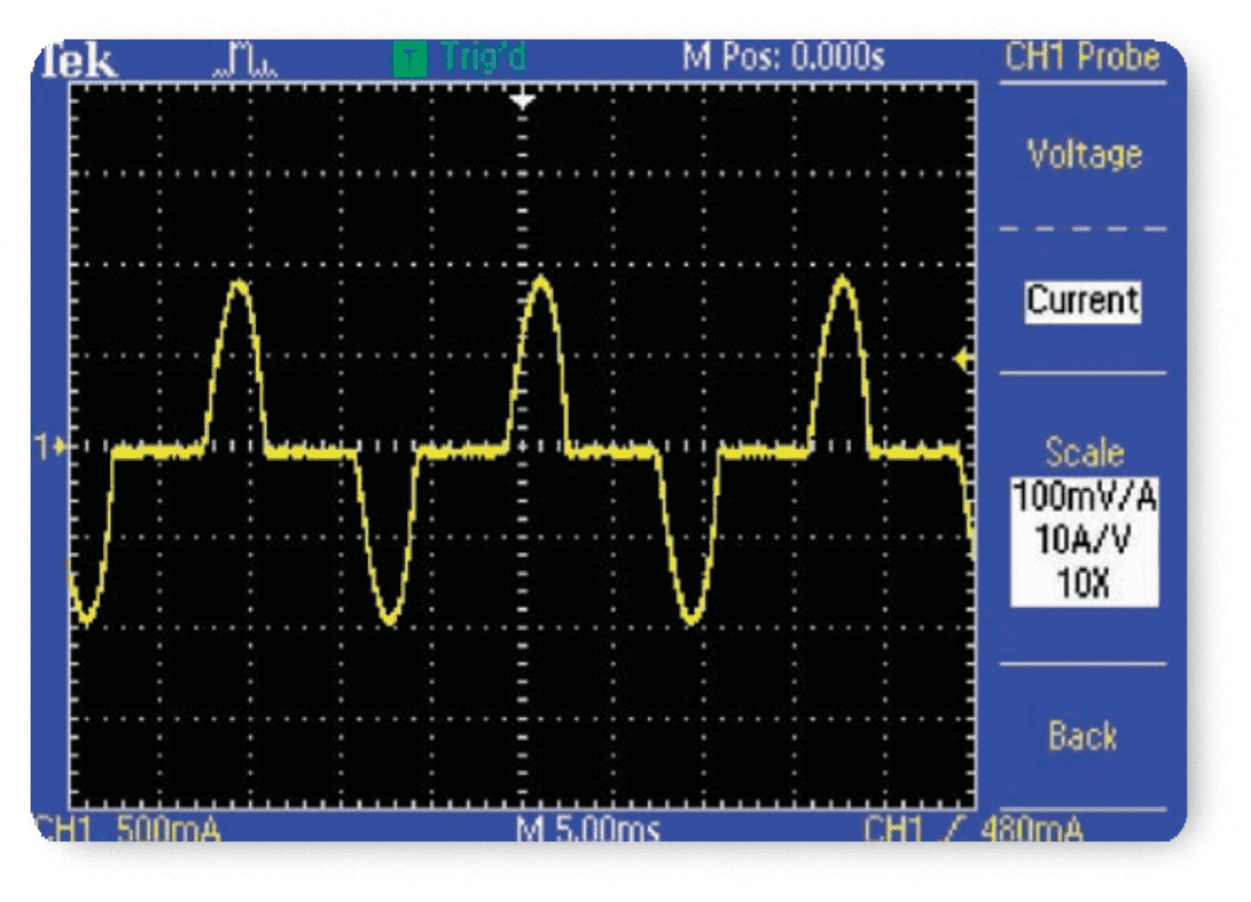

Зверніть увагу на написи в нижній частині екрана, в якій як одиниці виміру по вертикалі тепер представлені міліампери (мА).
Натисніть кнопку МАТЕМАТИКА (MATH) на передній панелі.
Натискайте бічну кнопку меню Операція (Operation) доти, доки не буде обрано пункт БПФ (FFT).
Натискайте бічну кнопку меню Вікно (Window), доки не буде вибраний пункт Плоское (Flattop). Це вікно найкраще підходить для точного виміру амплітуд.

У вікні БПФ відображається частотна область сигналу лінії живлення, включаючи основну частоту лінії живлення та гармоніки, кратні основній частоті. Функція вимірювання за допомогою курсорів в осцилографах TDS1000B та TDS2000B дозволяє легко та точно аналізувати велику кількість інформації, яка відображена на дисплеї.

Натисніть кнопку КУРСОР (CURSOR) на передній панелі.
За допомогою кнопки меню Джерело (Source) виберіть пункт МАТЕМАТИКА (MATH).
За допомогою кнопки меню Тип (Type) виберіть пункт Частота (Frequency).

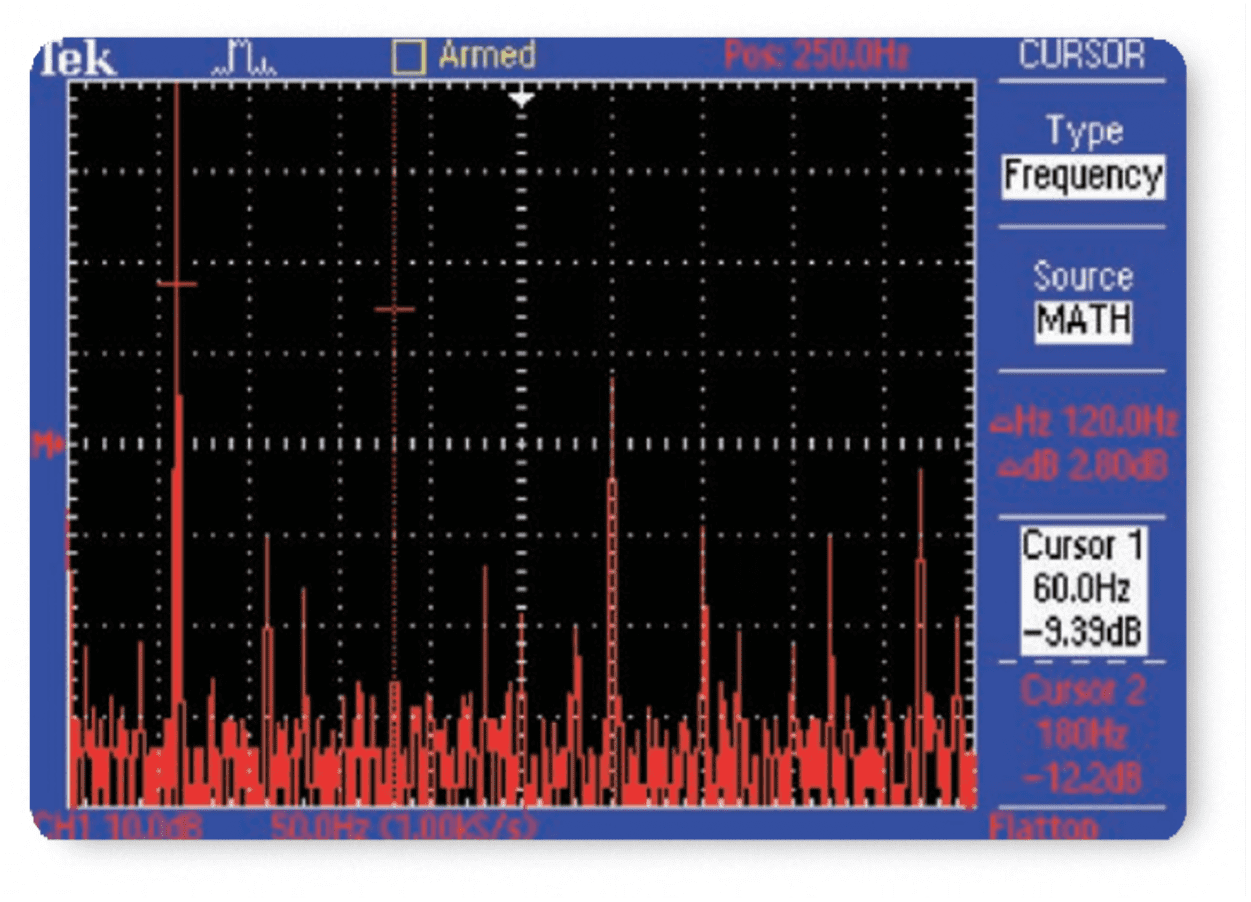

Натисніть бічну кнопку меню Курсор 1 (Cursor 1) і за допомогою універсальної ручки розташуйте перехрестя на крайньому лівому піку (основному).
Натисніть бічну кнопку меню Курсор 2 (Cursor 2) і за допомогою універсальної ручки розташуйте перехрестя на наступному найвищому піку (у даному випадку, на 3-й гармоніці).
Написи у правій частині екрана вказують на абсолютні та відносні частоти та амплітуди.

Запис результатів за допомогою програмного забезпечення OpenChoice®

Інженерам-конструкторам у лабораторіях та фахівцям у технічній галузі часто потрібно записувати операції, які виконуються за допомогою осцилографа. Вони можуть зберігати знімки екранів на знімні пристрої, а потім копіювати файли на комп'ютер вручну. Просте використання OpenChoice Desktop спрощує процес документування даних за допомогою прямої передачі знімків екранів на комп'ютер через USB.

Здійсніть реєстрацію сигналу.
Підключіть осцилограф до комп'ютера за допомогою кабелю USB.
Запустіть програму OpenChoice Desktop.
Натисніть кнопку Вибір приладу (Select Instrument), виберіть необхідний USB-прилад, потім натисніть кнопку OK.

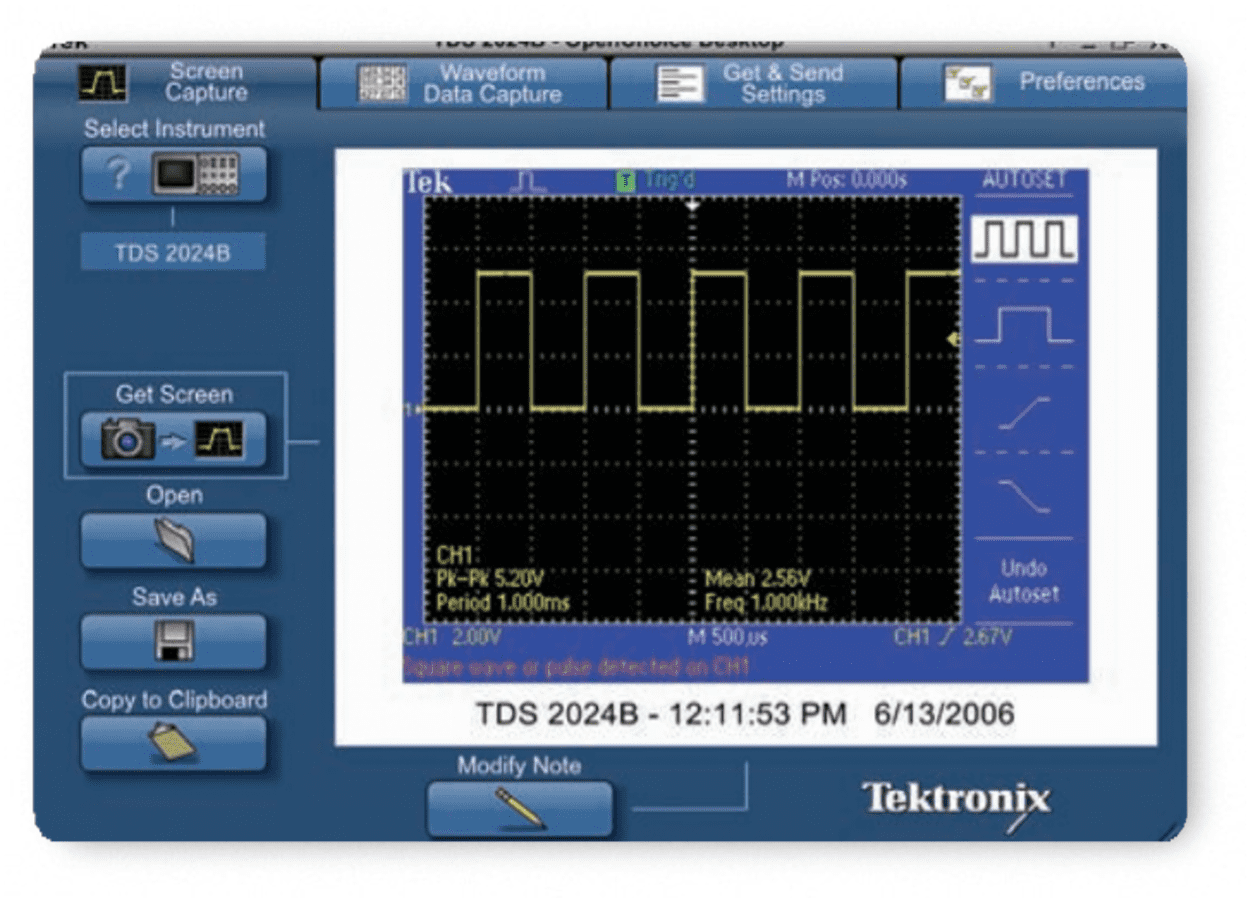

Виберіть Отримати екран (Get Screen), щоб записати знімок екрана.
Натисніть кнопку Зберегти як (Save As), щоб зберегти знімок екрана у файл на комп'ютері.
Натисніть кнопку Копіювати в буфер обміну (Copy to Clipboard). Потім можна запустити програму для роботи з документами та вставити знімок у документ.

Реєстрація вимірювань форми сигналу

Звичайним завданням для інженерів та фахівців у технічній галузі є виконання вимірювань за допомогою осцилографа, а потім вручну записувати результати вимірювань для збереження та документування інформації про зміни в роботі ланцюга протягом часу. Це забирає багато часу і може призвести до суперечливих записів у документі. Проста у використанні панель інструментів TekXL спрощує процес збирання даних та запису у програмі Excel.

Здійсніть реєстрацію сигналу.
Підключіть осцилограф до комп'ютера за допомогою кабелю USB.
Запустіть програму Excel і увімкніть панель інструментів TekXL, вибравши Інструменти (Tools) Надбудови (Add-ins…) та встановивши прапорець Tekxltoolbar.
Натисніть піктограму Підключення TekXL (TekXL Connection), виберіть потрібний пристрій, а потім натисніть кнопку OK.
Натисніть піктограму Вимірювання TekXL (TekXL Measurements).
На вкладці "Вибір" (Selection) виберіть Частота (Frequency).
На вкладці "Синхронізація" (Timing) виберіть 45 вибірок.

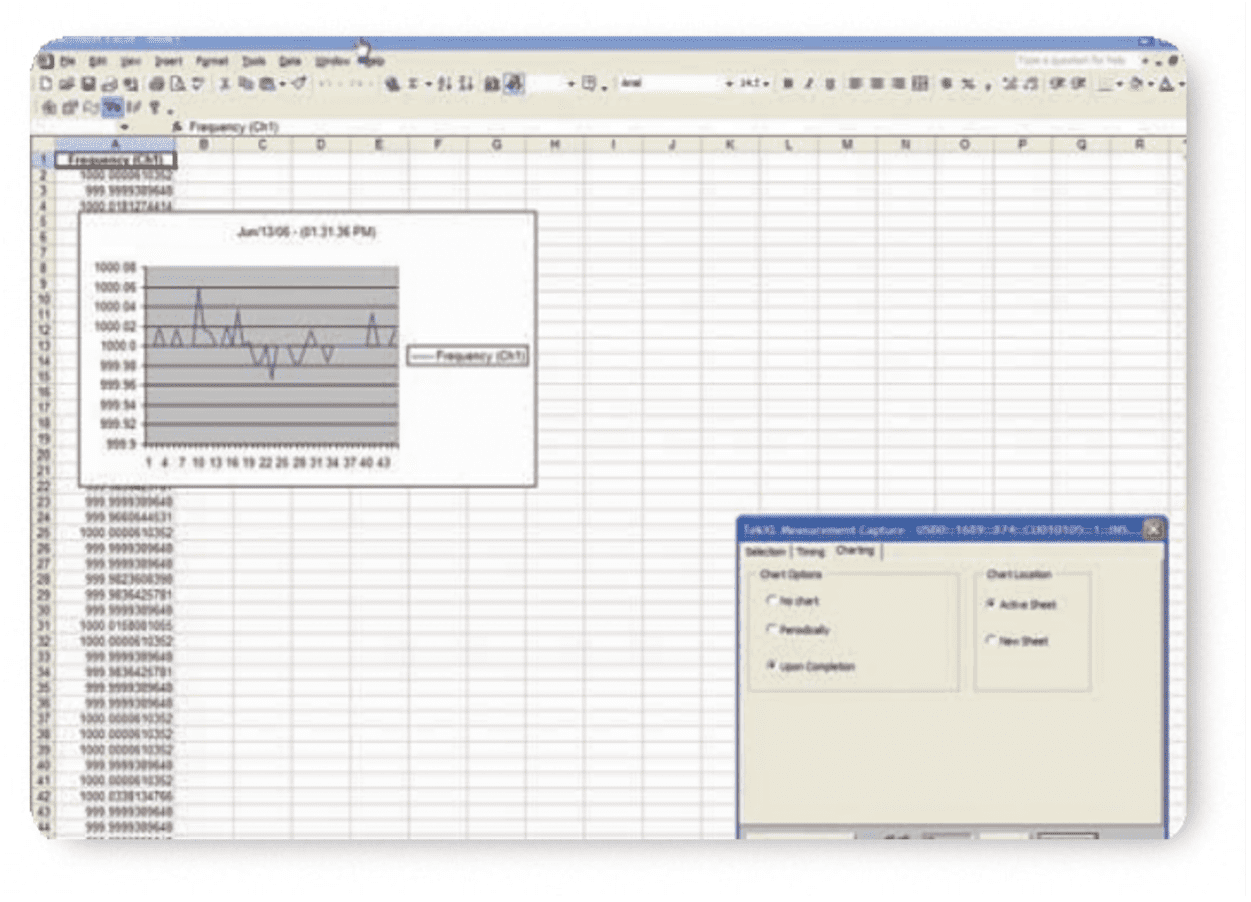

На вкладці "Діаграма" (Charting) виберіть По завершенні (Upon Completion).

Аналіз форми сигналу за допомогою NI SignalExpress™ Tektronix Edition

Хоча осцилографи TDS1000B і TDS2000B надають значні вбудовані можливості аналізу, існують програми, у яких необхідні умови аналізу продумані краще, ніж у додатках комп'ютера. SignalExpress Tektronix Edition надає розширені можливості аналізу, а також простий у використанні USB-інтерфейс plug-and-play.

Здійсніть реєстрацію сигналу.
Підключіть осцилограф до комп'ютера за допомогою кабелю USB.
Запустіть програму SignalExpress TE.
Програма SignalExpress відкриється, пристрій автоматично підключиться і буде виконана передача даних на комп'ютер.
Для виконання граничного тесту сигналу в рамках вимог виберіть Додати крок (Add Step) Аналоговий (Analog) Тест (Test) Граничний тест (Limit Test).

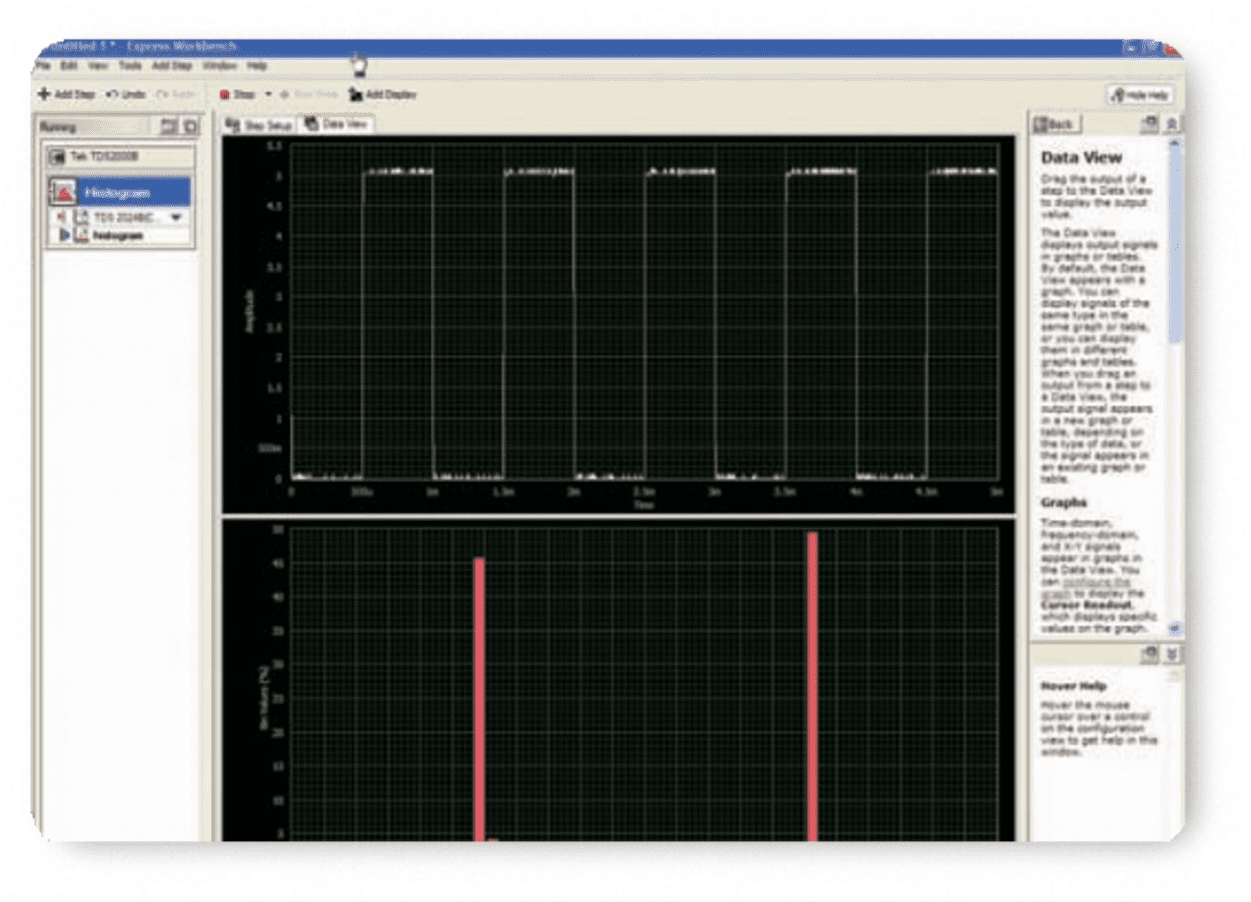

Щоб відобразити гістограму сигналу, виберіть Додати крок (Add Step) Аналоговий (Analog) Тимчасові виміри (Time-Domain Measurements) Гістограма (Histogram).
