Осцилографи не відстають від розвитку нових технологій

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту в самому кінці цього Розділу, а також рекомендовані прилади та статті для самоосвіти

Компанії – виробники контрольно-вимірювального обладнання випускають нові осцилографи для проектів зі складними алгоритмами обчислень

Сучасна електроніка стала більш складною та просунутою, ніж будь-коли раніше. Враховуючи тактову частоту, щільність і робочу напругу сучасних пристроїв, розробники стикаються з незначною часткою помилки розробки як аналогових, і цифрових систем.

У зв'язку з цією складністю виникає потреба у більш складному та надійному електронному контрольно-вимірювальному обладнанні (КІІ). Наслідуючи цей заклик, ряд виробників контрольно-вимірювальних приладів в останні місяці випустили рішення з упором на нову технологію осцилографів.

Компанія Keysight випускає Infiniium MXR серії B

Перший осцилограф, який ми розглянемо в нашому огляді, це новий осцилограф Infiniium MXR B-Series від Keysight.

Восьмиканальний осцилограф із апаратним прискоренням пропонує інструменти автоматичного аналізу, призначені для прискорення процесів налагодження та тестування. За даними компанії Keysight, спеціальні апаратні прискорювачі пристрою забезпечують на 60% вищу швидкість аналізу порівняно з більшістю конкурентів для таких завдань, як швидке виявлення несправностей, аналіз цілісності електроживлення та декодування понад 50 послідовних протоколів.

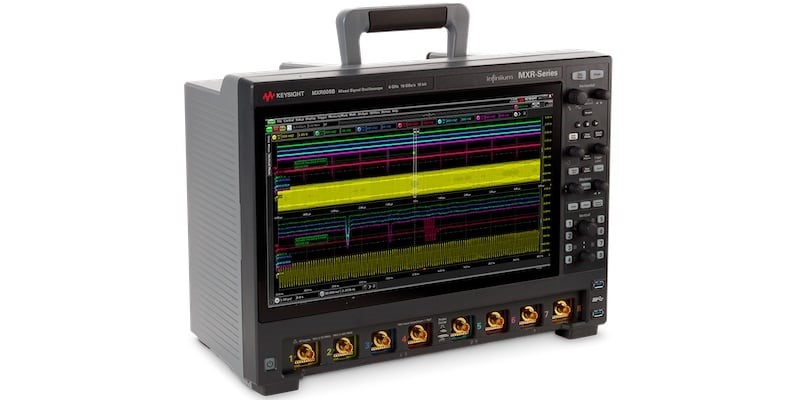

Keysight Infiniium MXR серії B. Зображення використане з роздільної здатності Keysight Technologies.

Згідно з технічним описом, пристрій охоплює діапазон частот до 6 ГГц і забезпечує низький рівень шуму в галузі - всього 43 мкВ. Інші примітні характеристики включають високу ефективну кількість біт (ENOB) до 9,0 і винятково низький рівень джиттера системи - лише 118 фс. Ці функції роблять його перспективним варіантом для інженерів, яким необхідні точні вимірювання та візуалізація.

MXR B-Series також включає аналіз спектру в реальному часі (RTSA) і генератор сигналів частотою 50 МГц. Частота вибірки осцилографа становить до 16 гігавибірок за секунду (Гвиб/с), а швидкість оновлення перевищує 200 000 сигналів за секунду. Ці вбудовані інструменти та функції не тільки заощаджують місце на стенді, але й пропонують комплексне рішення для різних завдань тестування.

Quantifi Photonics представляє осцилограф DSO-1000

Серія DSO-1000, розроблена для вирішення завдань великосерійного виробництва в галузі штучного інтелекту, високопродуктивних обчислень (HPC) та хмарних додатків, спрямована на усунення вузьких місць у вартості та продуктивності, які традиційно заважають масштабуванню технологій міжз'єднань наступного покоління.

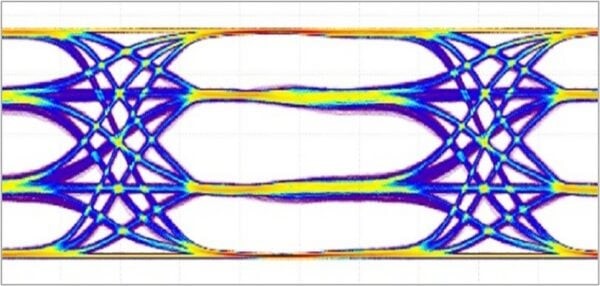

Сигнал PAM4, що уловлюється серією DSO-1000. Зображення надано Quantifi Photonics

З цією метою в серії DSO-1000 особлива увага приділяється паралельному тестуванню з високою щільністю. Пристрій поєднує наднизький рівень джиттера з високою щільністю приладів, що забезпечує високоточні паралельні вимірювання. Ця можливість має вирішальне значення для виробників, які оптимізують продуктивність тестування, оскільки вона знижує загальну вартість тестування у сценаріях великосерійного виробництва. Quantifi також заявляє, що платформа досить універсальна, щоб упоратися з вимогами тестування складних обчислень та комутаторів ASIC. Докладніші технічні характеристики пристрою поки не розголошуються.

Rigol додає серію DHO800/900

Зі свого боку, компанія Rigol Technologies розширила лінійку осцилографів високої роздільної здатності серією DHO800/900.

DHO900 виділяється глибиною пам'яті 50 М та смугою пропускання 125–250 МГц. Він також підтримує 16 цифрових каналів та одночасно аналізує як аналогові, так і цифрові сигнали. Це робить його особливо корисним для сценаріїв проектування вбудованих систем та тестування. Ця серія також може похвалитися швидкістю захоплення до 1 000 000 осцилограм за секунду в режимі UltraAcquire, що робить її надійним інструментом для захоплення та аналізу складних сигналів.

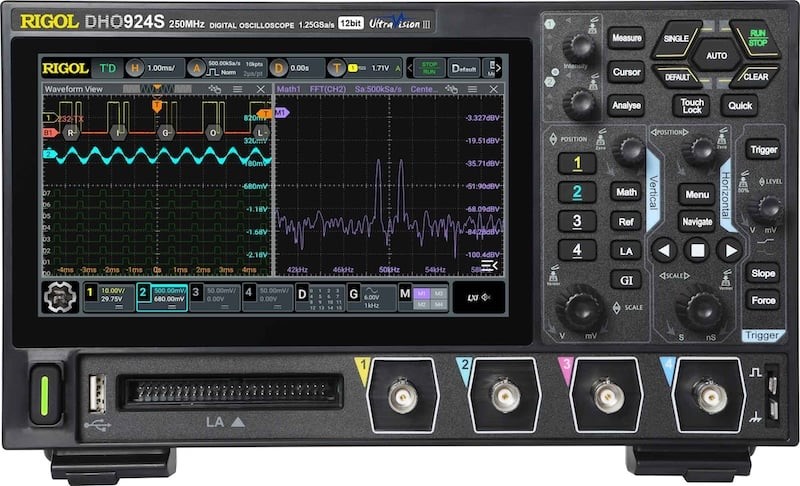

Осцилограф серії DH0900. Зображення використано з роздільної здатності Rigol Technologies.

Серія DHO800 пропонує глибину пам'яті 25 Мт та смугу пропускання 70–100 МГц. Як і DHO900, він також забезпечує швидкість захоплення до 1000000 осцилограм в секунду в режимі UltraAcquire. Хоча він не підтримує цифрові канали, він, як і раніше, пропонує високий рівень продуктивності для своєї цінової категорії, що робить його економічно ефективним рішенням для проектування, налагодження та тестування.

Обидві серії оснащені 7-дюймовим інтуїтивно зрозумілим сенсорним дисплеєм та підтримкою живлення типу C, що підвищує зручність використання. Крім того, обидва вони мають справжню 12-бітову роздільну здатність, що в поєднанні з низьким рівнем шуму спеціального набору мікросхем ASIC Rigol дозволяє інженерам аналізувати менші артефакти сигналу з більшою точністю та швидкістю.

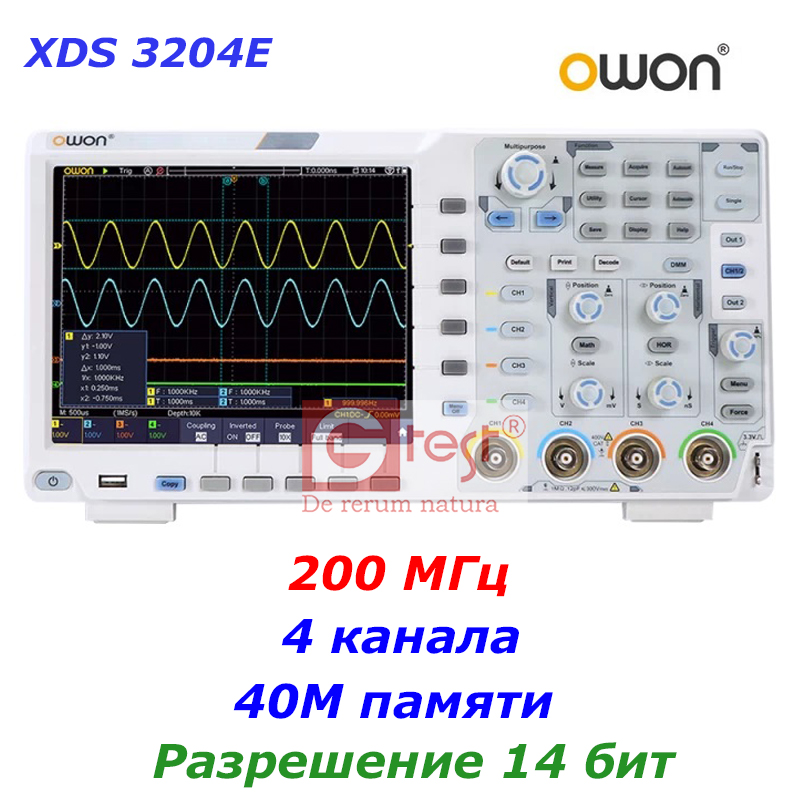

Анонс від OWON™ : XDS 3204E осцилограф, 200 МГц, 4 канали

Новинка від компанії Fujian Lilliput Optoelectronics Technology Co., Ltd (OWON™) – справжній прорив у галузі тестування високошвидкісних сигналів і захоплення процесів, що рідко повторюються, і глиткою. Величезна пам'ять та частота вибірки 4-х канального приладу дозволяє вирішувати безліч завдань при розробках та експлуатації сучасних цифрових систем.
