ОСЦИЛОГРАФИ З ЦИФРОВИМ ЛЮМІНОФОРОМ/АНАЛІЗАТОРИ НАСЛІДНИХ ПОТОКІВ СЕРІЇ DPO/DSA70000B. ЧАСТИНА 2

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту, що наводиться в самому кінці Розділу, а також рекомендовані прилади та статті для самоосвіти

Неперевершена гнучкість

Використовуйте всі можливості вашого осцилографа, повністю контролюючи параметри захоплення осцилограм та їх відображення

Виберіть потрібний режим для максимального прискорення роботи: автоматичний, постійна частота дискретизації або ручний. При дослідженні сигналу Автоматичний режим за промовчанням забезпечує швидке оновлення дисплея. Якщо вам потрібно забезпечити максимальну точність вимірювання, знадобиться режим Постійна частота дискретизації. Він забезпечить найкращий дозвіл у реальному часі. Нарешті, Ручний режим забезпечує прямий та незалежний контроль частоти дискретизації та довжини запису для тих областей застосування, які потребують спеціальних налаштувань.

Користуючись функцією MyScope®, створюйте свої власні вікна керування з потрібними елементами керування, функціями та можливостями

Створіть свою власну індивідуальну панель інструментів осцилографа за кілька хвилин за допомогою перетягування. Після цього індивідуальні вікна керування можна легко викликати спеціальною кнопкою MyScope та через меню осцилографа, як і будь-яке інше вікно керування. Ви можете створити необмежену кількість індивідуальних вікон керування, даючи можливість кожному користувачеві осцилографа працювати зі своїм унікальним інтерфейсом. Вікна управління MyScope будуть зручні для всіх користувачів осцилографа, оскільки виключається необхідність знову звикати до інтерфейсу, коли необхідно повернутися в лабораторію після деякої перерви, що робить роботу набагато більш ефективною. Все необхідне знаходиться в одному вікні управління, і відпадає необхідність пошуку в меню осцилографа для виконання завдань, що повторюються.

Користуючись програмою OpenChoice®, налаштовуйте контрольно-вимірювальну систему за допомогою знайомих засобів аналізу

Програмне забезпечення для аналізу та підключення по локальній мережі OpenChoice додає гнучкості осцилографам Tektronix, побудованим на базі Windows XP: через швидку внутрішню шину дані можуть передаватися від осцилографа до спеціалізованого ПЗ для подальшого аналізу набагато швидше, ніж за інтерфейсом GPIB. Реалізовані компанією Tektronix такі протоколи, як TekVISA™ та елементи керування ActiveX, дозволяють краще використовувати можливості програм Windows для аналізу та документування даних. Драйвери IVI, включені в комплект поставки, покликані спростити підключення осцилографа через інтерфейси GPIB, RS-232 та LAN до персонального комп'ютера. Для створення власного програмного забезпечення для автоматизації процесів передачі та аналізу осцилограм за допомогою Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI та інших поширених середовищ розробки додатків, Tektronix пропонує використовувати «набір розробника» Software Developer's Kit (SDK). Також підтримується інтеграція осцилографа із зовнішніми комп'ютерами та вузлами мережі, що працюють не під Windows. Для спрощення аналізу та документування на робочому столі Windows або на зовнішньому комп'ютері можна використовувати програми передачі даних, такі як панелі інструментів Excel або Word.

Характеризація та сертифікація складних електронних систем

Осцилографи серії DPO/DSA70000B оснащені найповнішим у галузі набором засобів для проведення аналізу та сертифікації, таких як математичний вираз, тестування по масці та на відмову, пошук та маркування подій. Індивідуальні програми, які можна розробити самостійно за допомогою середовищ розробки програм, таких як MATLAB®, можуть розширити цей набір інструментів.

Широкий вибір вбудованих засобів для розширеного аналізу осцилограм

Курсори осцилограм спрощують вимірювання часових характеристик від точки до точки, а курсори, що зв'язують YT та XY, спрощують дослідження фазових співвідношень та порушень безпечної робочої зони. Вибір із 53 вбудованих автоматичних вимірювань дозволяє легко отримати результат за допомогою графічної панелі, в якій усі вимірювання згруповані за категоріями: амплітуда, час, комбінації, гістограми та комунікації. У розпорядженні користувача також статистична обробка даних, до якої входять усереднення, мінімум, максимум, стандартне відхилення та заповнення.

Визначайте та застосовуйте математичні вирази до осцилограм на екрані. Стандартні математичні функції можна викликати натисканням однієї кнопки панелі приладу. У більш складних випадках можливо створювати свої власні алгебраїчні вирази, визначаючи дії над осцилограмами (як реальними, знятими зі входу приладу, так і опорними (або запам'ятованими), математичними функціями, значеннями вимірювань, скалярів і змінних, що настроюються користувачем. Все це доступно за допомогою простого використання редактора.

Швидке перетворення Фур'є (ШПФ) – для аналізу сигналу в частотній ділянці використовуйте вбудовану функцію спектрального аналізу. За допомогою елементів керування на передній панелі осцилографа можна безпосередньо контролювати діапазон частот, несучу частоту, опорні рівні та роздільну здатність смуги. Векторний аналіз сигналів, перевірка та визначення характеристик надширокосмугових сигналів (UWB) доступні як опції SignalVu та UWB.

Фільтрування – дозволяє локалізувати або повністю видалити компоненти сигналу (шум або окремі гармоніки), створюючи власні фільтри або використовуючи фільтри, що входять до стандартної комплектації приладу. Ці FIR-фільтри, що настроюються, можна використовувати для найбільш затребуваних сьогодні способів фільтрації сигналів, включаючи видалення попередження сигналу і мінімізацію впливу пробників і кабелів, приєднаних до тестованого пристрою.

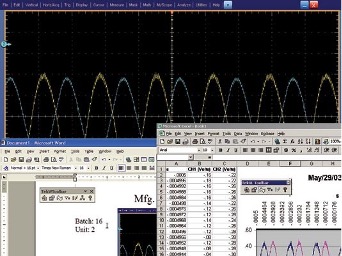

Експорт даних у Microsoft Excel за допомогою панелі керування Excel та створення індивідуальних звітів за допомогою панелі керування Word

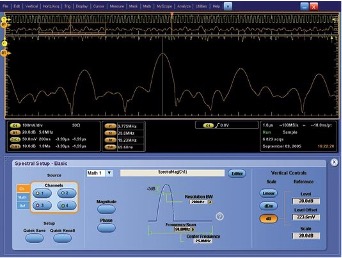

Вікно управління вимірами спектру

Рішення для окремих областей застосування

Перевірка на відповідність різним стандартам, автоматизація вимірювань та розширений аналіз сигналів

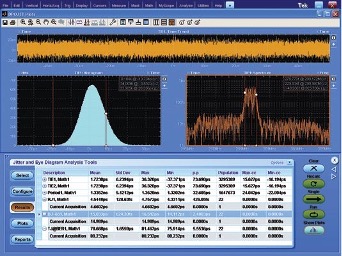

Програмне забезпечення DPOJET для аналізу джиттера та побудови глазкових діаграм (опція DJA) спрощує виявлення проблем цілісності сигналу, джиттера та пов'язаних із ними джерел. DPOJET забезпечує найвищу чутливість та точність серед осцилографів реального часу.

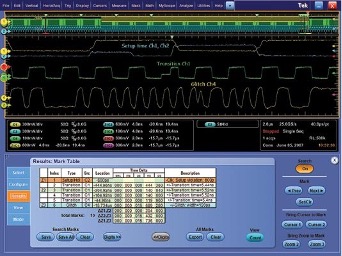

Розширений пошук та маркування подій (опція ASM) спрощує трудомістке завдання перевірки накопичених даних, виділяючи важливі події, пропускаючи менш важливі, забезпечуючи чудове розуміння взаємозв'язку подій. Легко пересувайтеся між подіями, що вас цікавлять.

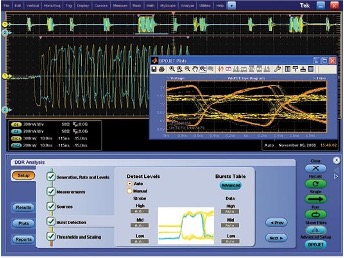

ПЗ для аналізу шин пам'яті DDR (опція DDRA) дозволяє в автоматичному режимі розпізнавати пакети запису та читання по шинах DDR1, LP-DDR1, DDR2, DDR3 та GDDR3, а також аналізувати вплив аналогових аномалій на DDR/пам'ять. Опції DDRA та DPOJET, у поєднанні з технологією DPX® осцилографів серії DPO/DSA70000B – це найшвидший спосіб вирішення складних проблем передачі сигналів по шинах пам'яті.

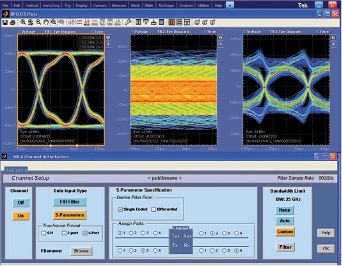

SDLA – аналіз каналів послідовної передачі даних (опції SLE та SLA) надає користувачеві можливість досліджувати шлях проходження сигналу від пристрою до входу осцилографа з можливістю емуляції каналу послідовної передачі на основі S-параметрів. Дане ПЗ дозволяє враховувати вплив оснастки та передавача (з можливістю виключення або компенсації цих елементів у вимірювальному тракті). Опція SLA додає обробку осцилограм із компенсацією FFE та DFE. У поєднанні з опцією DPOJET даний пакет забезпечує розширений вимір та аналіз джиттера одержуваних осцилограм.

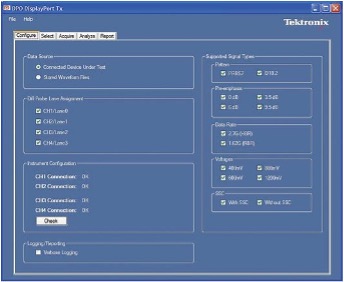

Перевірка на відповідність стандарту DisplayPort (опція DSPT) підтримує перевірку з одночасним тестуванням по чотирьох каналах за допомогою пробників серії Tektronix P7300SMA та програмного забезпечення DisplayPort. Дана опція включає можливість складання звітів про перевірку з осцилограмами, результатами перевірки на відмову і тестування по масці.

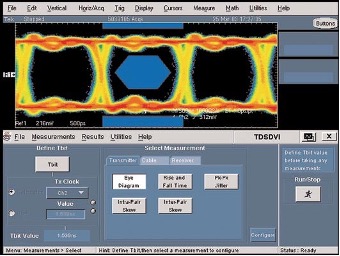

Перевірка на відповідність стандарту DVI (опція DVI) дозволяє швидко отримати достовірні результати. Цілком автоматична перевірка на відмову значно збільшує продуктивність.

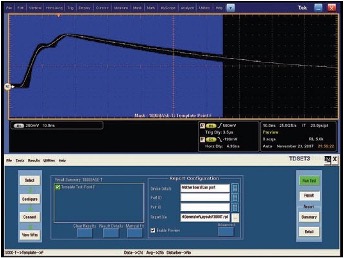

Перевірка на відповідність стандарту Ethernet (опція ET3) підтримка протоколу фізичного рівня для Ethernet 10BASE-T, 100BASE-TX і 1000BASE-T з повним інтегрованим набором ПО Tektronix для Ethernet, що включає перевірки аналогової форми сигналів, автоматичну перевірку на соответствия.

Перевірка на відповідність стандарту FB-DIMM (опція FBD) – перевірка приймача, передавача та опорного генератора на відповідність стандарту FB-DIMM.

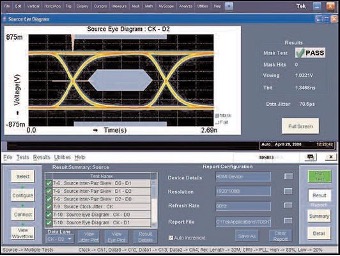

Перевірка на відповідність стандарту HDMI (опція HT3) швидкий та ефективний засіб для перевірки на відповідність HDMI. Незалежно від того, чи працюєте ви з джерелом, кабелем або приймачем сигналу, ця програма надає всі необхідні засоби для перевірки та забезпечення якості та сумісності.

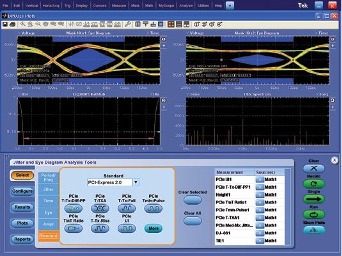

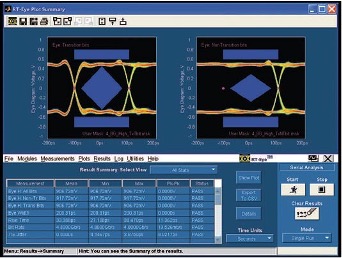

ПЗ для аналізу PCI Express (опція PCE) повний аналіз роботи протоколу PCI-Express версій 1.0, 2.0 або 3.0 (зразкова специфікація). Опція PCE надає можливість тестування на сумісність відповідним стандартам PCI-SIG із використанням опцій DPOJET або RT-Eye.

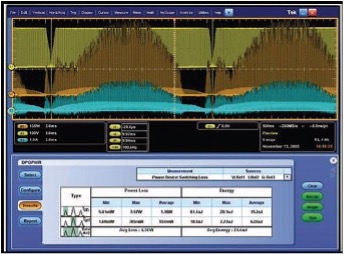

Програмне забезпечення аналізу джерел живлення (опція PWR). Дане ПЗ дозволяє вимірювати та проводити аналіз розсіюваної потужності в імпульсних джерелах живлення та магнітних елементах, а також автоматизує процес складання докладних звітів про випробування.

Програмне забезпечення TekExpress™ для автоматичної перевірки протоколу SATA зменшує час перевірки приблизно на 70 % за допомогою простої ефективної автоматизації всіх необхідних засобів. Дане ПЗ також включає авторозпізнавання всього необхідного тестового обладнання, інтуїтивно зрозуміле управління та повну підтримку протоколів SATA версій 1 та 2.

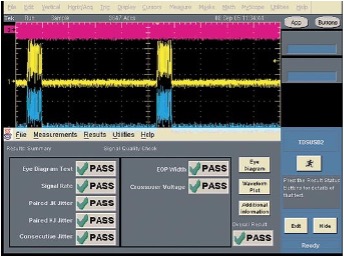

Перевірка на відповідність USB 2.0 (опція USB) надає користувачеві можливість повністю характеризувати розроблений пристрій за різних умов функціонування. Налаштування осцилографа, включаючи компенсацію вимірювального тракту, лише однією кнопкою дозволяє користувачеві суттєво економити час під час проведення тестування.

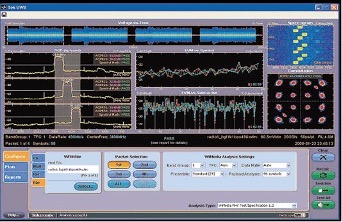

Вікно управління вимірами спектра Програмне забезпечення для спектрального аналізу надширокосмугових сигналів (опція UWB) дозволяє проводити аналіз різних параметрів без налаштування інтерфейсу користувача. Крім того, пакет автоматичного аналізу WiMedia дозволяє досліджувати зміну частоти та амплітуди складних широких сигналів з часом за допомогою спектрограм реального часу у смузі 20 ГГц.

Перевірка передавача USB 3.0. Перевірка, налагодження та сертифікація за специфікаціями протоколу USB3.0 фізичного рівня за допомогою вбудованих засобів та додаткових програм для серії DPO/DSA70000B. Математичні функції, FIR фільтри та SDLA забезпечують емуляцію передачі даних згідно специфікації USB 3.0. За допомогою DPOJET можна виміряти джиттер, необхідний для перевірки відповідності.

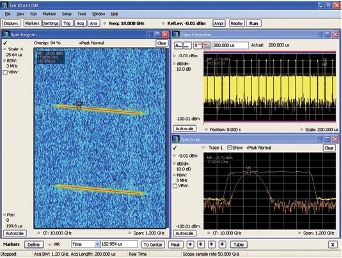

ПЗ векторного аналізу сигналів SignalVu™ проста перевірка широкосмугових систем, таких як радари, супутникові канали зв'язку з високою швидкістю передачі даних та радіосигнали з перескоками по частоті, пошук та знаходження різних подій у спектрі. SignalVu поєднує в собі функціональність векторного аналізатора, аналізатора спектру та потужні можливості системи запуску DPO/DSA70000B.

DSA70000B – осцилографи, створені для вирішення сучасних завдань у галузі високошвидкісної послідовної передачі даних

Цифровий аналізатор послідовних потоків DSA70000B спеціально створений для роботи з високошвидкісними системами послідовної передачі даних і включає безліч різних функцій, необхідних для перевірки та визначення характеристик таких систем. Програмне забезпечення, яке входить до стандартної комплектації серії DSA70000B, поставляється опціонально для DPO70000B.

Запуск за послідовними інтерфейсами та декодування у реальному часі дозволяє відновлювати тактовий сигнал, завдяки вбудованій функції відновлення, визначати переходи та декодувати протоколи. Для зручності аналізу можна бачити декодовані 8/10-бітові послідовності або встановлювати необхідну розрядність кодування для налаштування системи запуску певної послідовної комбінації. Система запуску з фіксацією послідовності дозволяє DSA70000B синхронізуватися за довгими посилками послідовних інтерфейсів зі швидкостями передачі до 6,25 Гбіт/с та видаляти випадковий джиттер. Серія DSA70000B підтримує послідовні стандарти передачі даних зі швидкістю до 3,125 Гбіт/с та опціонально до 5 Гбіт/с (опція STU).

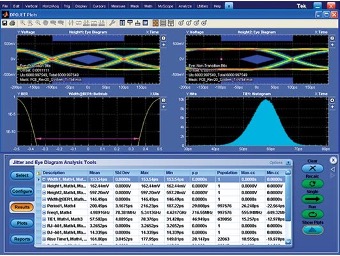

Аналіз джиттера, часових параметрів та глазкових діаграм – серія DSA70000B характеризується найточнішими вимірами джиттера та часових параметрів сигналів, а також повним набором засобів аналізу. При розробці сучасних систем дедалі більше уваги приділяється джиттеру. Можна проводити вимірювання джиттера за безперервні цикли синхронізації кожного існуючого імпульсу в режимі одноразового захоплення. У режимі постійного захоплення можливо проводити аналіз тимчасових параметрів системи за різних змінних умов функціонування, а також відокремлювати випадковий джиттер від детерміністичного.

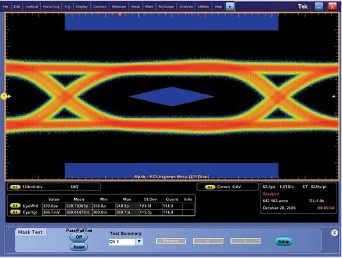

Тестування з маски – надає повний набір масок для перевірки відповідності стандартам послідовної передачі даних. Підтримуються 156 масок для наступних стандартів: PCI Express, ITU-T/ANSI T1.102, Ethernet IEEE 802.3, ANSI X3.263, Sonet/SDH, Fiber Channel, InfiniBand, USB, Serial ATA, Serial Attached SCSI, IEEE 139 , OIF.

Довжина пам'яті 20 мільйонів пікселів на всіх чотирьох каналах забезпечує можливість записувати великі фрагменти сигналів з високою роздільною здатністю. Опціонально доступні розширення обсягу пам'яті на канал до 100М для моделей зі смугами пропускання 4, 6 та 8 ГГц та 250М для моделей 12,5, 16 та 20 ГГц.

Розширена система пошуку та маркування подій – пошук важливих подій, таких як швидкі та повільні переходи, порушення часу встановлення/утримання, певні логічні стани всередині записаного обсягу інформації, став більш простим. Крім того, є можливість скопіювати налаштування системи пошуку до системи запуску приладу, що робить пошук та локалізацію проблем швидшим.

Точна, проста і настроювана система перевірки та атестації. Для розробників, яким необхідно проводити сертифікацію різних пристроїв, прилади серії DSA70000B можуть бути дооснащені програмними модулями для аналізу та перевірки на відповідність різним стандартам. Це дозволяє конфігурувати маску тестування та граничні умови для проведення тестів типу «придатний/непридатний» таких стандартів, як PCI Express (опція PCE), Serial ATA та SAS (опція SST), FB-DIMM, (опція FBD), InfiniBand (опція IBA) ), HDMI (опція HT3), Ethernet (опція ET3), DisplayPort (опція DSPT), DVI (опція DVI) та USB (опція USB).

Разом із стандартними функціями, що розширюють можливості осцилографів Tektronix серії DPO70000B для аналізу та сертифікації високошвидкісних послідовних інтерфейсів, серія DSA70000B пропонує спеціалізований інструментарій, що дозволяє ефективно вирішувати складні завдання.

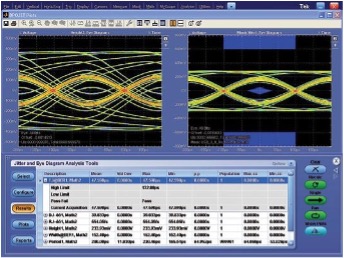

ПЗ для аналізу джиттера, часових параметрів та глазкових діаграм

Тестування з маски

ПРОДОВЖЕННЯ СЛІДУЄ…
