Осцилографи за ці роки еволюціонували від аналогових до цифрових. Наразі галузь переходить на 12-бітну технологію високої чіткості.

Чому?

Осцилографи високої чіткості тепер пропонують клієнтам більш точний та детальний аналіз для перевірки конструкції. Ми обговоримо основні особливості та переваги 12-бітної технології у проектуванні осцилографів.

 Що таке 12-бітний осцилограф і які переваги його вибору, порівняно з існуючими 8-бітними рішеннями?

 12-бітний осцилограф високої чіткості визначається кількістю біт в АЦП (аналого-цифровому перетворювачі) осцилографа. Це визначає дозвіл осцилографа. Вища роздільна здатність осцилографа означає, що він може відображати більш точну чіткість сигналу і, як наслідок, може виконувати більш точні вимірювання.

Сьогоднішні 12-бітові осцилографи з АЦП високої чіткості є наступним поколінням технології осцилографів і пропонують користувачам дозвіл у 16 ​​разів більший, ніж у традиційних 8-бітових осцилографів.

Як працює 12-бітна технологія високої чіткості?

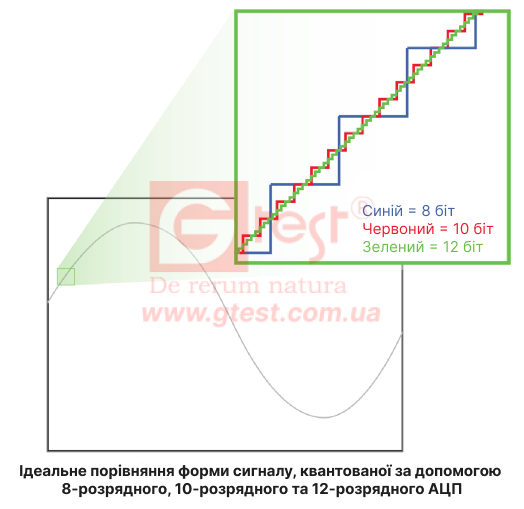

 Осцилографи з технологією HD мають більш високу роздільну здатність, ніж звичайні 8-бітові осцилографи (4096 проти 256 вертикальних рівнів) та низький рівень шуму для безкомпромісної продуктивності вимірювань. 12-бітові АЦП підтримують точність захоплення та гарантують максимальну чіткість та достовірність вимірювань. Високопродуктивні вхідні підсилювачі забезпечують бездоганну точність сигналу з високим ставленням сигнал/шум. Архітектура системи з низьким рівнем шуму забезпечує ідеальний шлях сигналу, щоб гарантувати, що деталі сигналу точно будуть передані в 16 разів ближче до досконалості.

Чому інженерам слід розглянути 12-бітну осцилографічну технологію при покупці наступного осцилографа?

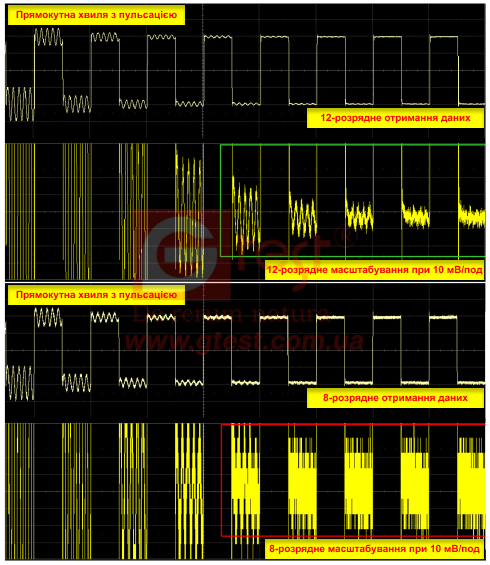

 Коли інженери купують новий осцилограф, вони зазвичай очікують, що він стане центральним елементом їхнього робочого столу протягом трьох-п'яти років. Тому життєво важливо, щоб вони обрали найсучасніше та ефективне рішення, щоб не ставити під загрозу свої майбутні потреби у перевірці конструкції. Технологія 12-бітного осцилографа високої чіткості забезпечує інженерам дозвіл у 16 ​​разів більше, що, у свою чергу, забезпечує більшу деталізацію сигналу. Це особливо корисно для сигналів з широким динамічним діапазоном, коли необхідно отримати повномасштабний сигнал і водночас проаналізувати деталі сигналу з малою амплітудою. 12-бітові захоплення у поєднанні з вертикальним та горизонтальним зумом осцилографа можуть використовуватися для отримання безпрецедентного розуміння поведінки системи та системних проблем.

Випробуйте точність, деталізацію та акуратність 12-бітного режиму. Користувачі більше ніколи не використовуватимуть 8-бітний осцилограф. Незалежно від того, чи є додаток проектуванням та налагодженням загального призначення, високоточним аналоговим, силовою електронікою, автомобільною електронікою, мехатронікою або іншими спеціалізованими додатками, 12-бітна технологія забезпечує неперевершену надійність та можливості вимірювання.

Teledyne LeCroy, світовий лідер в галузі осцилографічних технологій та піонер 12-бітних осцилографів високої чіткості, пропонує 12-бітові рішення за ціною звичайного 8-бітного осцилографа. Distrelec пропонує свої лідируючі на ринку осцилографи WaveSurfer 4000HD та HDO4000A у своєму портфоліо. В даний час WaveSurfer 4000HD має повністю завантажену рекламну кампанію, в рамках якої всі моделі в лінійці поставляються з усім програмним забезпеченням для аналізу та налагодження безкоштовно та за напрочуд низькими цінами.

Тому зараз саме час досліджувати світ переваги аналізу 12-бітових осцилографів.

Ми переконані, що ви ніколи не озирнетесь назад.

Альтернативна продукція Teledyne LeCroy за значно доступнішими цінами зі складу Магазину Gtest® (надходить незабаром). Крім того, представлені нижче осцилографи мають опцію Акумулятора, що перетворює їх на портативний варіант:

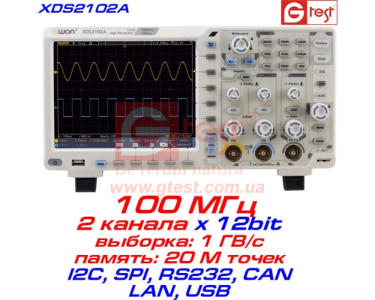

Перше: xDS2102A осцилограф 12bit, 2х100МГц, 20М пікселів (https://gtest.com.ua/uk/xDS2102A.html)

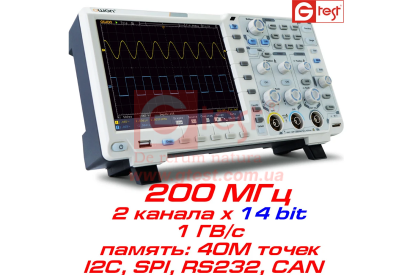

Друге: xDS3202A осцилограф 14bit, 2х200МГц, 40М пікселів (https://gtest.com.ua/uk/owon-xds3202a.html)
