Компанія Teledyne LeCroy нещодавно анонсувала лінійку осцилографів HDO8000 з 8 аналоговими вхідними каналами, 12-бітною вертикальною роздільною здатністю з використанням технології HD4096 компанії Teledyne LeCroy і смугою пропускання до 1 ГГц. Осцилографи HDO8000 мають максимальну продуктивність, яка йде далі (8 каналів), з більш високою роздільною здатністю (12 біт) і вищою швидкістю (смуга пропускання до 1 ГГц). Для осцилографів HDO8000 доступний широкий спектр змішаних сигналів, послідовних даних, довгої пам'яті та варіантів пробників та аксесуарів.

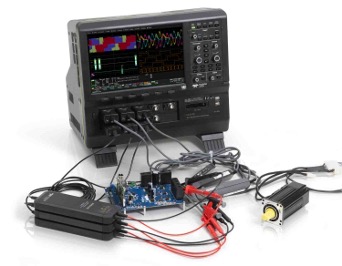

HDO8000 ідеально підходить для аналізу систем силової електроніки високої потужності із трьома фазами. Світовий ринок силової електроніки швидко зростає, особливо у додатках перетворення енергії високої потужності та трифазного струму, орієнтованих на розподілену генерацію енергії (сонячні фотоелектричні системи, вітрові тощо) та гібридні електричні та електричні (HEV та EV) системи руху транспортних засобів. Нові та розширені вимоги до ефективності електродвигунів та частотно-регульованих (рухових) приводів також зумовлюють вищий попит на трифазну силову електроніку.

Крім того, 8-канальні осцилографи високої чіткості дуже корисні при налагодженні глибоко вбудованих систем у таких додатках, як автомобільні електронні блоки керування (ЕБУ), побутові прилади (наприклад, пральні машини, холодильники) та промислові системи (наприклад, робототехніка), які містять складну суміш силової електроніки, потужності, годинника, цифрової логіки, послідовних даних та аналогових сигналів датчиків. Більше каналів і більша роздільна здатність забезпечують швидше розуміння поведінки вбудованої системи.

Технологія високої чіткості HD4096

Технологія високої чіткості HD4096 заснована на 12-бітових АЦП із високою частотою дискретизації; підсилювачів з високим ставленням сигнал/шум; та архітектурі системи з низьким рівнем шуму. Ця технологія дозволяє осцилографам високої чіткості захоплювати та відображати сигнали до 1 ГГц з високою частотою дискретизації та у 16 ​​разів більшою роздільною здатністю, ніж у інших осцилографів. На додаток до технології HD4096, HDO8000 оснащений фільтрацією ERES (Enhanced Resolution) від Teledyne LeCroy, яка дозволяє користувачам отримати до трьох додаткових біт роздільної здатності для 15-бітної вертикальної роздільної здатності. Q-ScapeTM Мульти-вкладки дисплея

Новий мульти-вкладки дисплея Q-Scape від Teledyne LeCroy забезпечує вчетверо велику область відображення та кращу організацію великої кількості каналів, масштабування та математичних форм сигналів (всього до 40) на 12,1-дюймовому дисплеї осцилографа з високою роздільною здатністю WXGA. Надається чотири вкладки відображення. Форми сигналів можна просто перетягувати у потрібне місце, щоб зручно організувати безліч різних отриманих та розрахованих форм сигналів для більш інтуїтивного аналізу. Q-Scape особливо корисний під час аналізу трифазної системи, оскільки кожна фаза може відображатися на спеціальній вкладці.

Для тих, хто бажає мати велику область відображення і навіть більшу роздільну здатність дисплея, HDO8000 підтримує роботу з розширеним робочим столом з відеовиходом WQXGA (3840x2160 пікселів) DisplayPort 1.2. Вкладки відображення Q-Scape можна переглядати на більшому дисплеї, поки інша програма (наприклад, MATLAB) перегляд на меншому дисплеї осцилографа.

Потужна аналітика

HDO8000 має стандартну пам'ять збору даних 50 Мт/канал із опціями для 100 Мт або 250 Мт/канал. Ці опції великої пам'яті збору даних ідеально підходять для силової електроніки та вбудованих/мехатронних систем, де високошвидкісні сигнали мікропроцесора можуть бути захоплені одночасно з низькошвидкісними широтно-імпульсними модуляціями (ШІМ), послідовними даними або аналоговими сигналами датчиків. Глибокий набір інструментів Teledyne LeCroy призначений для статистичного, частотного та тимчасового аналізу з використанням доріжок, трендів, гістограм та безлічі інших математичних та вимірювальних можливостей. Доріжки особливо корисні для аналізу ШІМ. Доступно безліч інших варіантів програмного забезпечення на основі програм.

Материнська плата IntelTM Core i5-4670s Quad (core) з 8 ГБ ОЗП забезпечує швидку та ефективну обробку отриманих каналів та розрахованих форм сигналів, а також додаткові можливості при запуску сторонніх програм на осцилографі. Материнську плату оновлено до 32 ГБ ОЗУ з опціями пам'яті 100 Мбіт/с та 250 Мбіт/с.

Доступність HDO8000

Моделі доступні зі смугою пропускання 350 МГц (HDO8038), 500 МГц (HDO8058) та 1 ГГц (HDO8108). Доступні різні інші рішення для пробників, послідовних тригерів/декодерів та пакетів додатків.

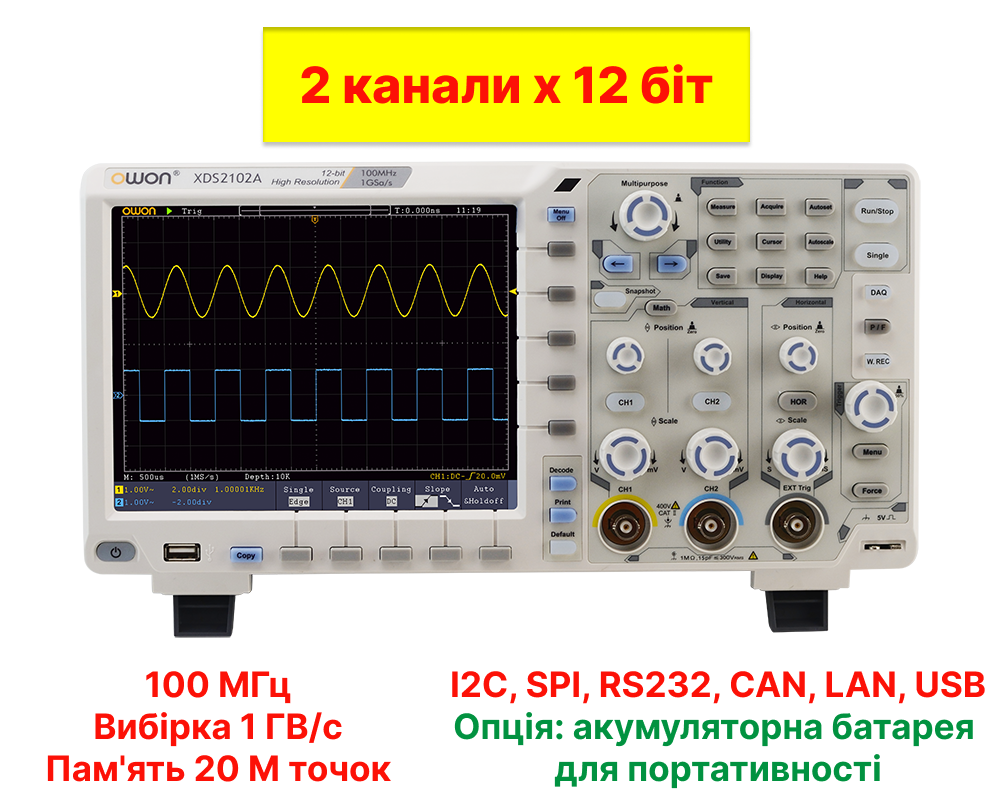

У свою чергу, компанія Lilliput Technologies (OWON™) пропонує на розгляд свій варіант описаного вище аналога від знаменитого та всіма шанованого LeCroy: xDS2102A осцилограф 12bit, 2х100МГц, пам'ять: 20М точок

xDS2102A - багатофункціональний цифровий осцилограф OWON, (смуга пропускання 100 МГц, швидкість вибірки: 1 ГВ/с, пам'ять 20 Мб, дисплей 8'', АЦП: 12 біт).

Особливістю осцилографів xDS2102А є АЦП високої роздільної здатності - 12 біт, а також великий обсяг пам'яті - 20М пікселів, висока швидкість захоплення осцилограм - 55 000 форм. сигналів / сек., Мінімальний рівень власних шумів забезпечує посилення від 1 мВ/под.

Стандартне постачання включає інтерфейси 2хUSB, LAN.

Для виконання вимірювальних завдань, які вимагають гальванічної розв'язки каналів, пропонується опція ISFE.
