Розбір та міні-огляд FNIRSI-1013D – портативний осцилограф на базі процесора Allwinner та Anlogic FGPA

Автор статті: Mr. Li Zexi

Лі Цзесі став за сумісництвом письменником для CNX Software у 2022 році та працює інженером-програмістом у компанії з виробництва вбудованого програмного забезпечення в Китаї. Він уже багато років захоплюється розробкою вбудованих систем та Інтернет-додатків, має великий досвід роботи в галузі та нове унікальне бачення.

Переклад та редакція Магазину Gtest® з люб'язного дозволу Виробника.

FNIRSI-1013D — двоканальний плоско-панельний осцилограф з багатим набором функцій. Це економічно ефективно та корисно для людей, які працюють у сфері технічного обслуговування, досліджень та розробок. Хоча прилад є на ринку вже кілька років, я купив його і вирішив розібрати, щоб перевірити апаратну складову.

FNIRSI описує свій осцилограф як «маленький та портативний», тому я припускаю, що він повинен включати літієву батарею, РК-екран TFT, процесор для керування дисплеєм та ще один чіп для обробки цифрових сигналів. Спершу розберемо його, щоб дізнатися.

Розпакування осцилографа FNIRSI-1013D

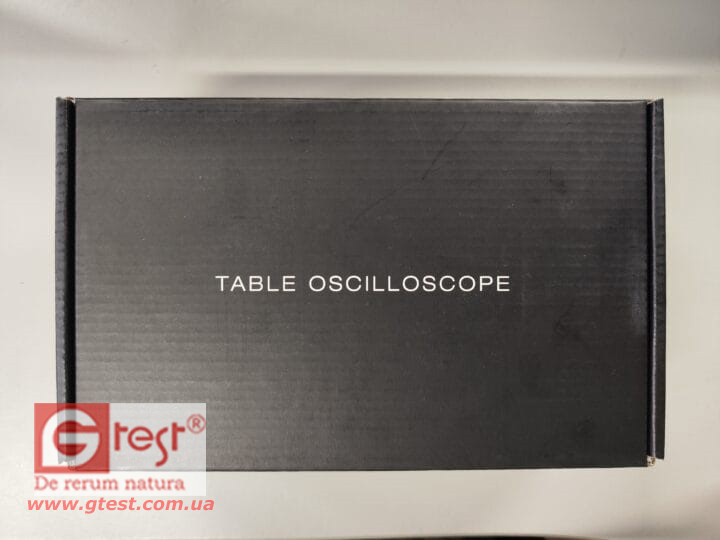

Стандартне транспортне пакування

Стандартне транспортне пакування

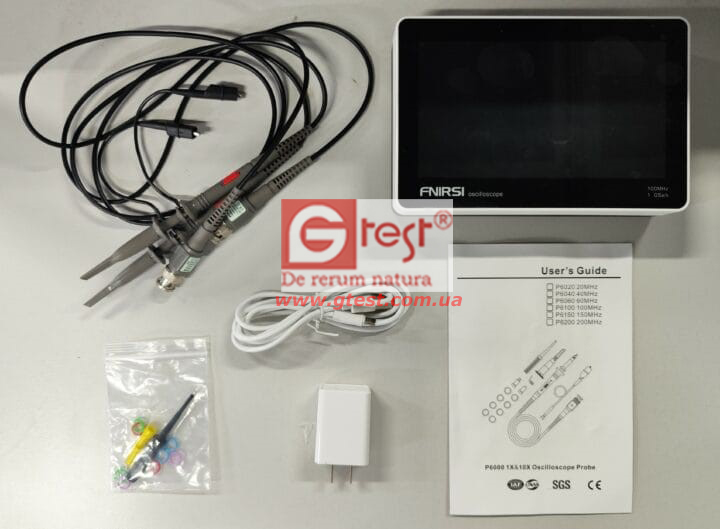

• 1x осцилограф FNIRSI 1013D

• 2 узгоджувальні пробники по 100 МГц (1X і 10X)

• 1 кабель USB

• 1 зарядний адаптер

• 1x інструкція з експлуатації

Передня панель

FNIRSI-1013D оснащений 7-дюймовим кольоровим TFT-дисплеєм з роздільною здатністю 800 x 480 пікселів та ємнісним сенсорним екраном.

Задня панель

Інтерфейси та ключі

У верхній частині осцилографа FNIRSI-1013D є два вхідних канали, що дозволяють користувачам одночасно вимірювати два різні сигнали для їх подальшого порівняння та аналізу, наприклад, для порівняння вхідних та вихідних сигналів блоку підсилювача потужності. У вхідні канали вбудовані модулі високовольтного захисту, розраховані на вхідну напругу до 400 В. Крім вхідних каналів, є кнопки перемикання блоку живлення та порт USB Type-C. Це єдині зовнішні інтерфейси та кнопки осцилографа.

нутрощі приладу

Батарея

FNIRSI-1013D оснащений літій-іонним акумулятором ємністю 6000 мАг, а в характеристиках зазначено, що після п'яти годин заряджання його можна використовувати безперервно протягом 4 годин

Плата FNIRSI 1013D

Апаратна архітектура використовує конструкцію Arm+FPGA+ високошвидкісний АЦП. Як і в моїх початкових припущеннях, в осцилографі використовується FPGA ANLOGIC EF2L45LG144B і два АЦП з нерозбірливим маркуванням для обробки цифрових сигналів. Судячи з коментарів на EEVBlo, це повинні бути мікросхеми АЦП AD9288 і ми бачимо, що частина дисплея використовує процесор ARM9 Allwinner F1C100s для управління TFT-екраном.

Порівняння конструкції FNIRSI-1013D

ANLOGIC EF2L45LG144B

Технічні характеристики ANLOGIC EF2L45LG144B:

• DFF – 4480

• ЛУТы – 4480

• Распределенная ОЗУ – 35 КБ.

• еОЗУ:

• eRAM-9K – 12

• eRAM-32К – 6

• eRAM-128K – 1

• eRAM-256К – 1

• eRAM-TotalBRAMBits – 700 тыс.

• М18*18 – 15

• ФАПЧ – 1

• АЦП – 2

• ПОЛЬЗОВАТЕЛЬСКИЙ ВВОД – 10

• Пакет – LQFP133

• Размер – 20 х 20 мм

Allwinner 1C100s

Процесор Allwinner F1C100s існує вже деякий час і згадується у кількох статтях на сайті CNX Software. Цей чіп можна знайти у кишенькових комп'ютерах та навіть на візитних картках.

Нагадуємо характеристики Allwinner F1C100s:

• ЦП – архітектура ЦП ARM9 з 16 КБ D-кешу + 32 КБ I-кешу.

• Пам'ять – 32 МБ DDR (SiP)

• Сховище — SD 2.0 та eMMC 4.1.

• Відео:

• Декодування H.264 до 1280×720 при 30 кадрах за секунду.

• Кодування MPEG 1/2/4 до 1280×720 при 30 кадрах за секунду.

• Кодування MJPEG до 1280х720 при 30 кадрах в секунду.

• Кодування JPEG до 8192×8192.

• Відображати:

• Інтерфейс РК-дисплея RGB з роздільною здатністю до 1280×720 при 60 кадрах на секунду.

• ТВ-вихід CVBS, підтримка NTSC/PAL, з автоматичним виявленням розетки

• Камера:

• Інтерфейс 8-бітного датчика CMOS

• Вхід CVBS для NTSC та PAL

• Аудіо:

• Вбудований аналоговий аудіокодек із 2-канальним ЦАП та одним АЦП, частота дискретизації ЦАП до 192 кГц, частота дискретизації АЦП до 48 кГц.

• Один інтерфейс I2S/PCM

• Периферійні пристрої

• 1 порт USB-OTG

• 1x SDIO

• 1 ІЧ-порт

• 3 подвійні номери

• 2 порти SPI

• 3x UART

• ОС – Melis від Allwinner

• Упаковка – QFN88, 10×10 мм.

• Процес – 40 нмПроцесор Allwinner F1C100s існує вже деякий час і згадується у кількох статтях на сайті CNX Software. Цей чіп можна знайти у кишенькових комп'ютерах та навіть на візитних картках.

Нагадуємо характеристики Allwinner F1C100s:

• ЦП – архітектура ЦП ARM9 з 16 КБ D-кешу + 32 КБ I-кешу.

• Пам'ять – 32 МБ DDR (SiP)

• Сховище — SD 2.0 та eMMC 4.1.

• Відео:

• Декодування H.264 до 1280×720 при 30 кадрах за секунду.

• Кодування MPEG 1/2/4 до 1280×720 при 30 кадрах за секунду.

• Кодування MJPEG до 1280х720 при 30 кадрах в секунду.

• Кодування JPEG до 8192×8192.

• Відображати:

• Інтерфейс РК-дисплея RGB з роздільною здатністю до 1280×720 при 60 кадрах на секунду.

• ТВ-вихід CVBS, підтримка NTSC/PAL, з автоматичним виявленням розетки

• Камера:

• Інтерфейс 8-бітного датчика CMOS

• Вхід CVBS для NTSC та PAL

• Аудіо:

• Вбудований аналоговий аудіокодек із 2-канальним ЦАП та одним АЦП, частота дискретизації ЦАП до 192 кГц, частота дискретизації АЦП до 48 кГц.

• Один інтерфейс I2S/PCM

• Периферійні пристрої

• 1 порт USB-OTG

• 1x SDIO

• 1 ІЧ-порт

• 3 подвійні номери

• 2 порти SPI

• 3x UART

• ОС – Melis від Allwinner

• Упаковка – QFN88, 10×10 мм.

• Процес – 40 нм

Практичне використання осцилографа FNIRSI-1013D

Для проведення простого тесту я використав поряд із собою макетну плату Allwinner V853.

FNIRSI-1013D забезпечує функцію автоматичного налаштування однією кнопкою, що дозволяє уникнути стомлюючого ручного налаштування, а двоканальний дисплей полегшує порівняння сигналів у реальному часі. Крім того, осцилограф забезпечує три різні режими запуску: автоматичний, одиночний і нормальний. Автоматичний режим можна використовувати для обробки сигналів раптової неперіодичної мутації, одиночний режим можна використовувати для обробки неперіодичних цифрових логічних сигналів, а нормальний режим можна використовувати для обробки періодичних аналогових сигналів

FNIRSI-1013D має вбудовану пам'ять об'ємом 1 ГБ. Просто натисніть на знімок екрана, щоб зберегти форму сигналу, що відображається в даний момент. Також можна експортувати зображення сигналу на комп'ютер, підключивши його через USB.
