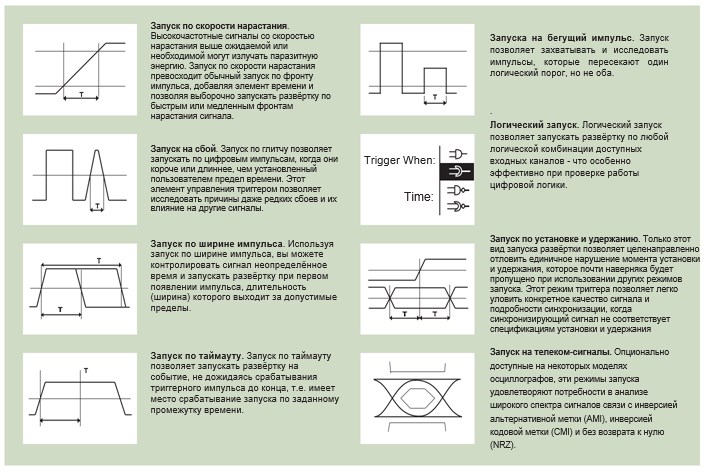

У більшості випадків ви можете зберегти налаштування осцилографа на запуск по каналу, що відображається. Деякі осцилографи мають вихід запуску, який передає синхронізуючий сигнал інший прилад.

Осцилограф може використовувати альтернативне джерело запуску розгортки, незалежно від того, чи відображається це джерело чи ні, тому слід бути обережними, щоб випадково не запустити канал 1 при поточній активності, наприклад, каналу 2.

Режими тригера

Режим тригера визначає, чи осцилограф малюватиме форму хвилі в залежності від стану сигналу запуску. Звичайні режими тригера включають стани «нормально» і «авто».

У нормальному режимі осцилограф виконує розгортку тільки якщо вхідний сигнал досягає встановленої точки запуску; в іншому випадку (на аналоговому осцилографі) екран буде порожнім або (на цифровому осцилографі) заморожений на останній отриманій формі сигналу.

Нормальний режим може дезорієнтувати, оскільки ви можете спочатку не побачити сигнал, якщо регулятор рівня неправильно налаштований.

В автоматичному режимі осцилограф розгортається навіть без спрацювання запуску. Якщо сигнал відсутній, таймер в осцилографі запускає розгортку. Це гарантує, що екранне зображення не зникне, навіть якщо аналізований сигнал відповідає установці тригера.

На практиці має сенс застосовувати обидва режими: нормальний режим, тому що він дозволяє бачити тільки сигнал, що цікавить, навіть коли запуски тригера повільні за швидкістю і автоматичний, тому що він вимагає меншої настройки.

Багато осцилографів також мають спеціальні режими для одиночної розгортки, запуску відеосигналів або автоматичної установки рівня запуску.

Поєднання запуску

Так само як ви можете вибрати пару по змінному (AC) або постійному (DC) струму для вертикальної системи, то також можна вибрати тип сполучення щодо сигналу запуску.

Крім сполучення по AC і DC осцилограф також може мати функцію відсікання за високими і низькими частотами і тригерний зв'язок шумоподавлення. Ці спеціальні налаштування корисні для усунення шуму із сигналу запуску, щоб запобігти помилковому спрацюванню.

Затримка тригера

Іноді потрібна велика майстерність для запуску осцилографа на ділянку сигналу, що цікавить, а тому багато осцилографів мають спеціальні функції, що полегшують це завдання.

Затримка запуску - це регульований період після дійсного запуску, протягом якого осцилограф не може запускатися. Ця функція ефективна, коли ви встановлюєте запуск на складні форми сигналу, таким чином осцилограф запускається виключно на встановлену точку спрацювання розгортки.

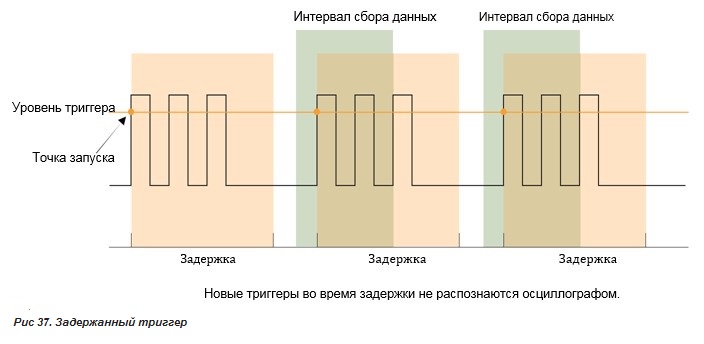

На рис. 37 показано, як застосовувати функцію затримки тригера для створення зручного зображення.

Система подання вимірювань на екрані осцилографа та функції управління

На передній панелі осцилографа знаходиться екран дисплея, а також ручки, кнопки, перемикачі та індикатори, що використовуються для керування отриманням та відображенням сигналу. Як згадувалося на початку цього розділу, елементи керування на передній панелі зазвичай поділяються на вертикальні, горизонтальні та тригерні. На передній панелі також знаходяться вхідні гнізда.

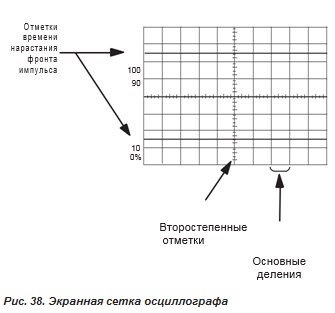

Погляньте на екран осцилографа. Зверніть увагу на позначки сітки на екрані – ці позначки створюють сітку. Кожна вертикальна та горизонтальна лінія складає основний поділ. Сітка зазвичай розміщується за схемою 8 на 10 поділів. Маркування на елементах керування осцилографа (наприклад, вольт/розподіл і секунда/розподіл) завжди відноситься до основних поділів. Позначки на центральних горизонтальних та вертикальних лініях координатної сітки, як показано на рис. 38, називаються другорядними поділами. Багато осцилографів відображають на екрані, скільки вольт представляє кожен вертикальний поділ і скільки секунд представляє кожен горизонтальний поділ.

Системи відображення різняться залежно від аналогових осцилографів та цифрових осцилографів. Загальні елементи управління включають:

■ Регулятор інтенсивності для регулювання яскравості форми хвилі. У міру збільшення швидкості розгортки аналогового осцилографа необхідно збільшувати рівень інтенсивності.

■ Елемент керування фокусом для регулювання різкості форми сигналу та елемент керування обертанням кривої для вирівнювання кривої форми сигналу з горизонтальною віссю екрана. Положення вашого осцилографа у магнітному полі Землі впливає на вирівнювання форми сигналу. Цифрові осцилографи, в яких використовуються растрові та РК-дисплеї, можуть не мати цих елементів керування, тому що у разі цих дисплеїв стандартне відображення інформації визначено як на дисплеї персонального комп'ютера. На противагу цьому у аналогових осцилографів використовується спрямований промінь або векторний дисплей. У багатьох DSO та DPO колірна палітра керує вибором кольорів трасування та рівнем кольору градації інтенсивності.

■ Інші елементи керування дисплеєм можуть дозволити вам регулювати інтенсивність підсвічування сітки та вмикати або вимикати будь-яку інформацію на екрані, таку як меню.

Інші органи управління осцилографом

Математичні операції та вимірювання

У осцилографі також можуть бути функції, які дозволяють складати форми сигналів разом, створюючи їх нові відображення. Аналогові осцилографи поєднують сигнали, а цифрові осцилографи математично створюють нові форми сигналів. Віднімання сигналів – ще одна математична операція.

Віднімання за допомогою аналогових осцилографів можливе за допомогою функції інвертування каналу одного сигналу, а потім за допомогою операції складання. У цифрових осцилографах зазвичай доступна операція віднімання.

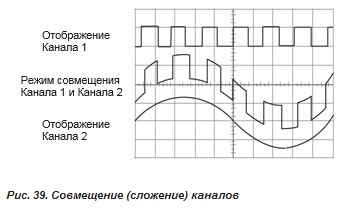

На рис 39 показаний третій сигнал, створений шляхом поєднання двох різних сигналів.

Використовуючи потужність своїх внутрішніх процесорів, цифрові осцилографи пропонують безліч складних математичних операцій: множення, розподіл, інтегрування, швидке перетворення Фур'є та інші. Ця розширена можливість обробки сигналів може також виконувати такі функції, як вставка блоку фільтрів, який можна використовувати для визначення характеристик приладу на пристрої, що тестується, або реалізувати блок фільтрів з бажаною частотною характеристикою, наприклад, фільтр нижніх частот. Блок обробки гнучкий – не виділений; натомість він може працювати як довільний фільтр, наприклад, для моделювання схем попереднього виділення/видалення виділення.
Ми описали основні елементи управління осцилографа, про які потрібно знати новачків. Ваш осцилограф може мати інші елементи керування для різних функцій. Деякі з них можуть включати:

■ Автоматичний вимір параметрів

■ Вимірювальні курсори

■ Клавіатури для математичних операцій або введення даних

■ Можливості друку

■ Інтерфейси для підключення осцилографа до комп'ютера або безпосередньо до Інтернету

Перегляньте інші доступні вам опції та прочитайте посібник до вашого осцилографа, щоб дізнатися більше про інші елементи управління.
