Серія пасивних осцилографічних зондів 6 ГГц

12.03.2025 р. - Компанія Saelig представила серію пасивних високочастотних безконтактних осцилографічних зондів Sensepeek SQG, призначених для додатків змінного та постійного струму ГГц. При використанні з базовими платами Sensepeek або в ручному режимі ця новаторська серія дозволяє інженерам виконувати вимірювання до 6 ГГц економічно та без необхідності паяти з'єднання з тестовою друкованою платою. Підтримка цілісності вимірювального сигналу має вирішальне значення, а серія SQG має виключно низьку ємність наконечника зонда, що зводить до мінімуму навантаження та спотворення сигналу для чутливих кіл.

Вимір сигналів з високою швидкістю передачі даних тепер економічний і точно з цими пасивними зондами, які забезпечують плоску частотну характеристику в широкому діапазоні частот. Серія доступна як зонди з AC або DC зв'язком для точних вимірювань цілісності сигналу широкому діапазоні застосувань. Інші зонди з низьким імпедансом можуть навантажувати сигнал, що зондується, зменшуючи його амплітуду. Для сигналів зі зміщенням постійного струму ці гірші зонди можуть подавати або відводити струм джерела сигналу, потенційно впливаючи на робоче зміщення чутливих пристроїв. Але за рахунок зниження ефекту навантаження зонда та забезпечення постійної широкосмугової продуктивності форми сигналів та їх спектральний склад та фаза не піддаються несприятливому впливу зондів SQG.

Зондування змінного струму особливо корисне при роботі з потоками даних, зміщеними по постійному струму, наприклад, високошвидкісних інтерфейсах, таких як USB, HDMI і SATA, або в диференціальних стандартах сигналізації, таких як ECL і PECL. Зонди змінного струму також ідеально підходять для дослідження невеликих високочастотних сигналів на лініях живлення або в ланцюгах управління, що має вирішальне значення для діагностики таких проблем, як шум джерела живлення, пульсація струму або неефективність розв'язки.

Шість членів серії пасивних пробників Sensepeek SQC 10:1: 1,5 ГГц: SQG15-AC/SQG15-DC – 1,5 ГГц; 3,0 ГГц: SQG30-AC/SQG30-DC; 6,0 ГГц: SQG60-AC/SQG60-DC. Серія SQG підходить для використання з будь-яким вимірювальним приладом із вхідним опором 50 Ом, включаючи: осцилографи, аналізатори спектра та ланцюгів, приймачі, вимірювачі потужності тощо.

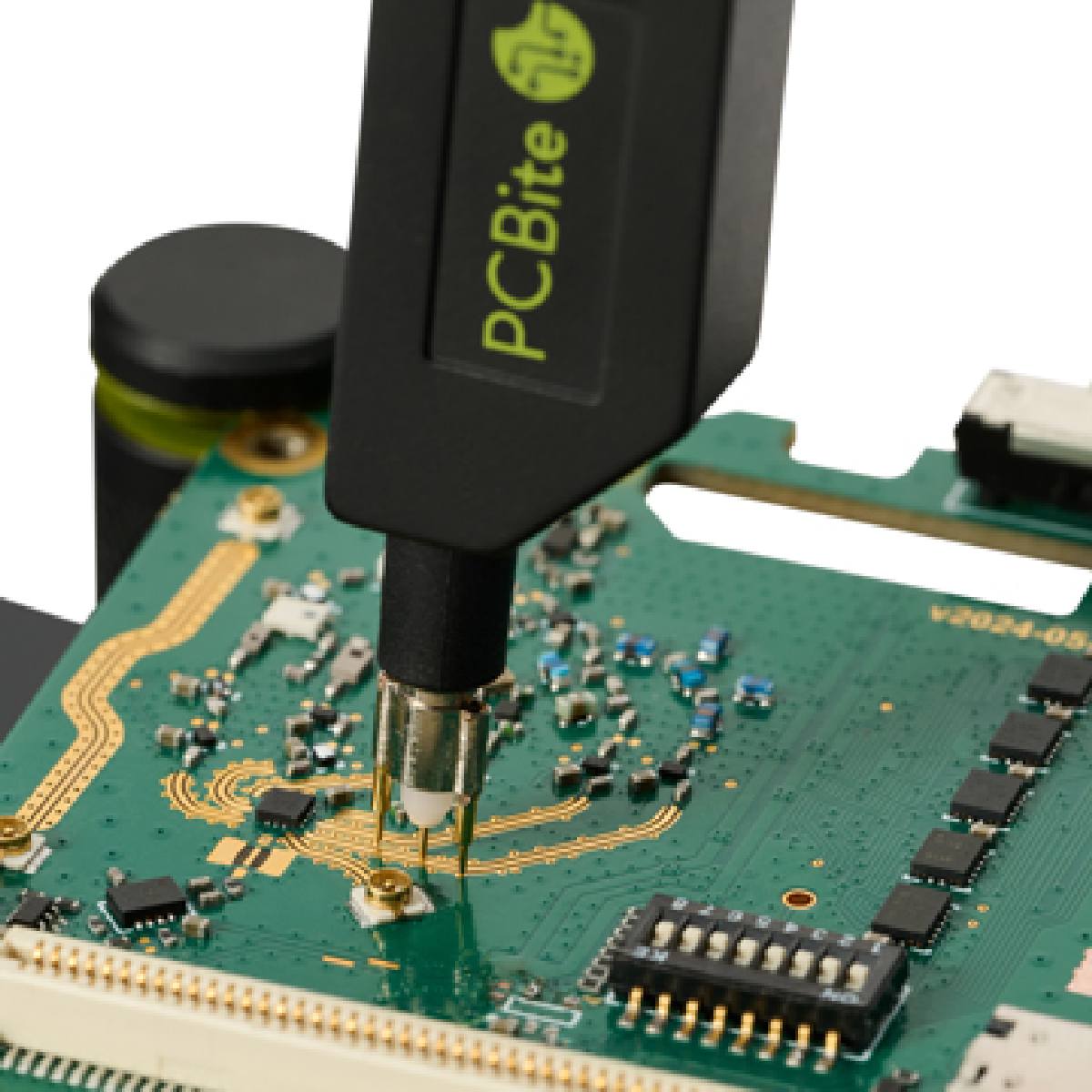

Серія SQG готова до використання прямо із коробки. Вони включають тонкі змінні пружинні голки для тестування, що забезпечують надійний контакт з невеликими або крихкими компонентами. Подвійні варіанти заземлення, подвійне голчасте заземлення з кроком наконечника 2,3 мм, що ідеально підходить для друкованих плат ВЧ-роз'ємів, і міцне одинарне заземлення з кроком наконечника 6,5 мм, призначене для випадків, коли точки заземлення знаходяться далі, роблять цей зонд придатним для самих зонд.

Серія SQG - ідеальне рішення для інженерів, яким потрібна точність, стабільність та простота використання при високочастотних вимірах. Для усунення проблем з цілісністю живлення або аналізу точності сигналу у високошвидкісних цифрових конструкціях лінійка зондів змінного та постійного струму Sensepeek пропонує універсальність та точність, які потрібні інженерам високочастотних та електронних приладів. Зонди SQG виробляються у Швеції компанією Sensepeek AB. Тепер вони доступні у їхнього технічного дистриб'ютора зі США Saelig.
