Ну, і на палицю перед фіналом. Частина 9

Магазин Gtest(R) пропонує широку номенклатуру осцилографів на сторінці сайту, що наводиться в самому кінці Розділу, а також рекомендовані прилади та статті для самоосвіти

Швидкість захоплення сигналу

Усі осцилографи блимають. Тобто вони відкривають очі певну кількість разів на секунду, щоб вловити сигнал, і заплющують очі між ними. Це швидкість захоплення форми сигналу, виражена у вигляді коливань за секунду (осцилограм за секунду). У той час як частота дискретизації показує, як часто осцилограф робить вибірку вхідного сигналу в межах однієї форми хвилі або циклу, частота захоплення форми хвилі вказує на те, як швидко осцилограф реєструє форму хвилі.

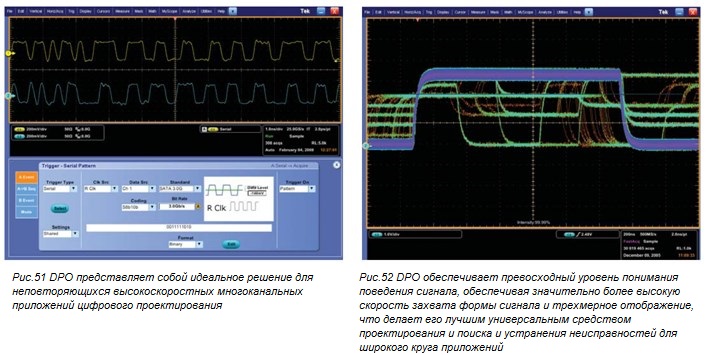

Швидкість захоплення форми сигналу сильно відрізняється залежно від типу та рівня продуктивності осцилографа. Осцилографи з високою швидкістю захоплення форми сигналу забезпечують значно краще візуальне уявлення про поведінку сигналу і значно збільшують ймовірність того, що осцилограф швидко виявить перехідні аномалії, такі як джиттер, короткочасні імпульси, глітчі та помилки переходу. (Див. рис. 51 та 52.)

У цифрових запам'ятовуючих осцилографах (DSO) використовується архітектура послідовної обробки захоплення від 10 до 5000 осцилограм в секунду. Деякі DSO надають спеціальний режим, який поміщає кілька захоплень у довгу пам'ять, тимчасово забезпечуючи більш високу швидкість захоплення форми сигналу з наступним тривалим часом простою обробки, що знижує можливість захоплення рідкісних, переривчастих подій.

Більшість осцилографів із цифровим люмінофором (DPO) використовують архітектуру паралельної обробки, що забезпечує значно більшу швидкість захоплення сигналів. Деякі DPO можуть реєструвати мільйони сигналів всього за секунди, значно збільшуючи ймовірність захоплення переривчастих та невловимих подій та дозволяючи вам швидше побачити проблеми у сигналі. Крім того, здатність DPO реєструвати та відображати три виміри поведінки сигналу в реальному часі - амплітуду, час та розподіл амплітуди в часі - забезпечує чудовий рівень розуміння поведінки сигналу.

Довжина запису

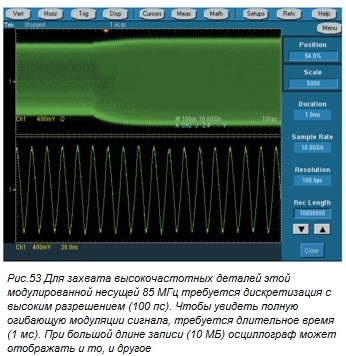

Довжина запису, виражена як кількість точок, що становлять повний запис форми сигналу, визначає обсяг даних, які можуть бути захоплені кожним каналом. Оскільки осцилограф може зберігати лише обмежену кількість вибірок, тривалість сигналу (час) буде обернено пропорційна частоті
дискретизації осцилографа.

Інтервал часу = Довжина запису / Частота вибірки

Сучасні осцилографи дозволяють вибирати довжину запису, щоб оптимізувати рівень деталізації, необхідний для конкретної програми.
Якщо ви аналізуєте надзвичайно стабільний синусоїдальний сигнал, вам може знадобитися запис довжиною всього 500 точок, але якщо ви ізолюєте причини тимчасових аномалій у складному потоці цифрових даних, вам може знадобитися мільйон або більше крапок для даної довжини запису.

Можливості запуску

Функція тригера осцилографа синхронізує горизонтальну розгортку у потрібній точці сигналу, що важливо для чіткої характеристики цього сигналу. Елементи управління запуском дозволяють стабілізувати повторювані форми сигналів і захоплювати їх одиночні форми.
Щоб отримати додаткові відомості про можливості запуску, див. розділ «Тригер» та «Умови використання та міркування щодо використання».

Ефективні біти

Ефективні біти є мірою здатності цифрового осцилографа точно відновлювати форму синусоїдального сигналу. Цей вимір порівнює фактичну помилку осцилографа з похибкою теоретичного «ідеального» дигітайзера. Оскільки фактичні помилки включають шум та спотворення, необхідно враховувати частоту та амплітуду сигналу.

Частотна характеристика

Однієї смуги пропускання недостатньо для того, щоб осцилограф міг точно вловити високочастотний сигнал. Завданням осцилографа є відтворення конкретного типу частотної характеристики, що є максимальна затримка з плоскою огинаючою (MFED). Частотна характеристика цього забезпечує чудову точність відтворення імпульсів з мінімальними викидами і «дзвоном». Оскільки цифровий осцилограф складається з реальних підсилювачів, атенюаторів, АЦП, міжз'єднань та реле, належне функціонування MFED – мета, до якої слід прагнути. Точність відтворення імпульсів значно залежить від моделі приладу та його виробника. (Мал. 46 ілюструє цю концепцію.)

Вертикальна чутливість

Вертикальна чутливість показує, наскільки вертикальний підсилювач може посилити слабкий сигнал - зазвичай вимірюється в мілівольтах (мВ) на поділ. Найменша напруга, що виявляється осцилографом загального призначення, зазвичай становить близько 1 мВ на вертикальний поділ екрана.

Швидкість розгортки

Швидкість розгортки показує, наскільки швидко крива може переміщатися екраном осцилографа, що дозволяє бачити дрібні деталі. Швидкість розгортки осцилографа представлена часом (у секундах) на поділ.

Точність посилення

Точність посилення показує, як точно вертикальна система послаблює або посилює сигнал. Зазвичай виявляється у відсотках помилки.

Горизонтальна точність (Тимчасова база)

Точність по горизонталі або тимчасовій розгортці показує, наскільки точно горизонтальна система відображає синхронізацію сигналу, що зазвичай представляється як помилка у відсотках.

Вертикальний дозвіл (Аналого-цифровий перетворювач)

Вертикальна роздільна здатність АЦП і, отже, цифрового осцилографа показує, наскільки точно він може перетворювати вхідні напруги на цифрові значення. Вертикальна роздільна здатність вимірюється в бітах.

Методи розрахунку можуть покращити ефективну роздільну здатність, як показано на прикладі режиму збору даних з високою роздільною здатністю. розділ «Горизонтальна система та елементи керування» у розділі «Системи та елементи керування осцилографом».

Можливість підключення

Необхідність аналізу результатів вимірів залишається першорядною. Також зросла важливість легкого та частого документування з подальшої передачі інформації та результатів вимірювань через високошвидкісні мережі зв'язку. Варіанти підключення осцилографа забезпечують розширені можливості аналізу та спрощують документування та обмін результатами. Стандартні інтерфейси (GPIB, RS-232, USB, Ethernet) та мережні комунікаційні модулі дозволяють деяким осцилографам надавати широкий спектр функцій та керування.

Деякі сучасні осцилографи також дозволяють:

• Створювати, редагувати та обмінюватися документами безпосередньо на самому приладі - все це під час роботи з приладом у вашому конкретному середовищі

• Доступ до ресурсів мережного друку та обміну файлами

• Доступ до пристроїв Windows®

• Запускати стороннє програмне забезпечення для аналізу та документації

• Встановлювати зв'язки з мережами

• Доступ до Інтернету

• Надсилання та отримання повідомленьl

Можливості розширення

Осцилограф повинен відповідати вашим потребам у міру їхньої зміни. Деякі осцилографи дозволяють:

• Додавати пам'ять до каналів для аналізу довших записів

• Доповнювати потужність осцилографа повним набором пробників та модулів

• Працювати з популярним програмним забезпеченням, сумісним із Windows для аналізу та підвищення продуктивності,

• Додавати аксесуари, такі як акумуляторні блоки та стійки

Прикладні модулі та програмне забезпечення можуть дозволити вам перетворити осцилограф на вузькоспеціалізований інструмент аналізу, здатний виконувати такі функції, як аналіз джиттера та синхронізації, перевірка системи пам'яті мікропроцесора, тестування стандартів зв'язку, вимірювання дискових накопичувачів, відеовимірювання, вимірювання потужності та багато іншого.

Простота у застосуванні

Осцилографи повинні бути простими в освоєнні та використанні, допомагаючи вам працювати з максимальною ефективністю та продуктивністю. Так само як немає одного типового водія автомобіля, немає і одного типового користувача осцилографа. Є як традиційні користувачі інструментів, так і ті, хто виріс за часів Windows® / Інтернету.

Ключем для задоволення такої широкої групи користувачів є гнучкість стилю роботи.

Багато осцилографів пропонують баланс між продуктивністю та простотою, надаючи користувачеві безліч способів роботи з приладом.

Компонування передньої панелі забезпечує виділені елементи управління по вертикалі, горизонталі та тригеру. Графічний інтерфейс користувача, багатий значками, допомагає зрозуміти і інтуїтивно використовувати розширені можливості. Сенсорний дисплей вирішує проблеми із захаращеними лавами та візками, забезпечуючи доступ до чітких екранних кнопок. Онлайн довідка є зручним вбудованим довідковим посібником. Інтуїтивно зрозумілі елементи керування дозволяють навіть випадковим користувачам осцилографа почуватися за кермом осцилографа так само комфортно, як і за кермом автомобіля, при цьому надаючи постійним користувачам легкий доступ до найбільш просунутих функцій осцилографа. Крім того, багато осцилографів портативні, що робить осцилограф ефективними в різних умовах експлуатації - в лабораторії або в польових умовах.

Пробники

Пробники функціонують як критичний компонент процесів вимірювань - Система, що забезпечує цілісність сигналу та дозволяє отримати доступ до всієї потужності та продуктивності осцилографа. Див. параграф «Повноцінна система вимірювань» у розділі "Системи та елементи керування осцилографом", або праймер Tektronix 'Основи та теорія Пробніков. Додаткова інформація".
