ОПЦІЇ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ ДЛЯ АНАЛІЗАТОРА СПЕКТРА РЕАЛЬНОГО ЧАСУ (ЧАСТИНА 1)

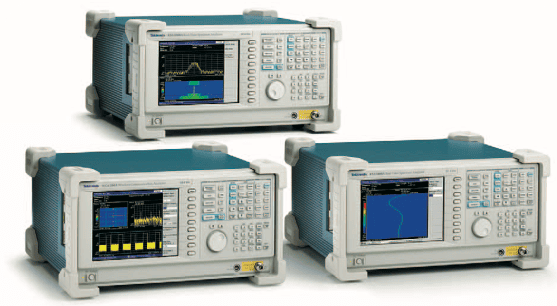

Опції вимірювального програмного забезпечення для RSA3408 • RSA3303A • RSA3308A • WCA230A • WCA280A

Синхронізація, реєстрація та аналіз сигналів

Бажаєте спостерігати за динамікою зміни частоти, амплітуди та модуляції у часі. Виконавши захоплення сигналів всього один раз, аналізатори спектра в реальному часі (RTSA) здійснюють безперервну реєстрацію подій, пов'язаних із зміною РЧ сигналів, і дозволяють виконувати одночасний аналіз сигналів у частотній, часовій та модуляційних областях з кореляцією за часом. В одному комплекті Вам пропонуються функціональні можливості векторного аналізатора сигналів, широкосмугового аналізатора спектру і унікальні функції RTSA для виконання синхронізації-реєстрації-аналізу сигналів. Додаткове програмне забезпечення, орієнтоване на різні види застосування, дозволяє спільно з аналізаторами спектру реального часу (RTSA) здійснювати оцінку технічних характеристик і виявляти та усувати неполадки в Ваших конкретних розробках та додатках.

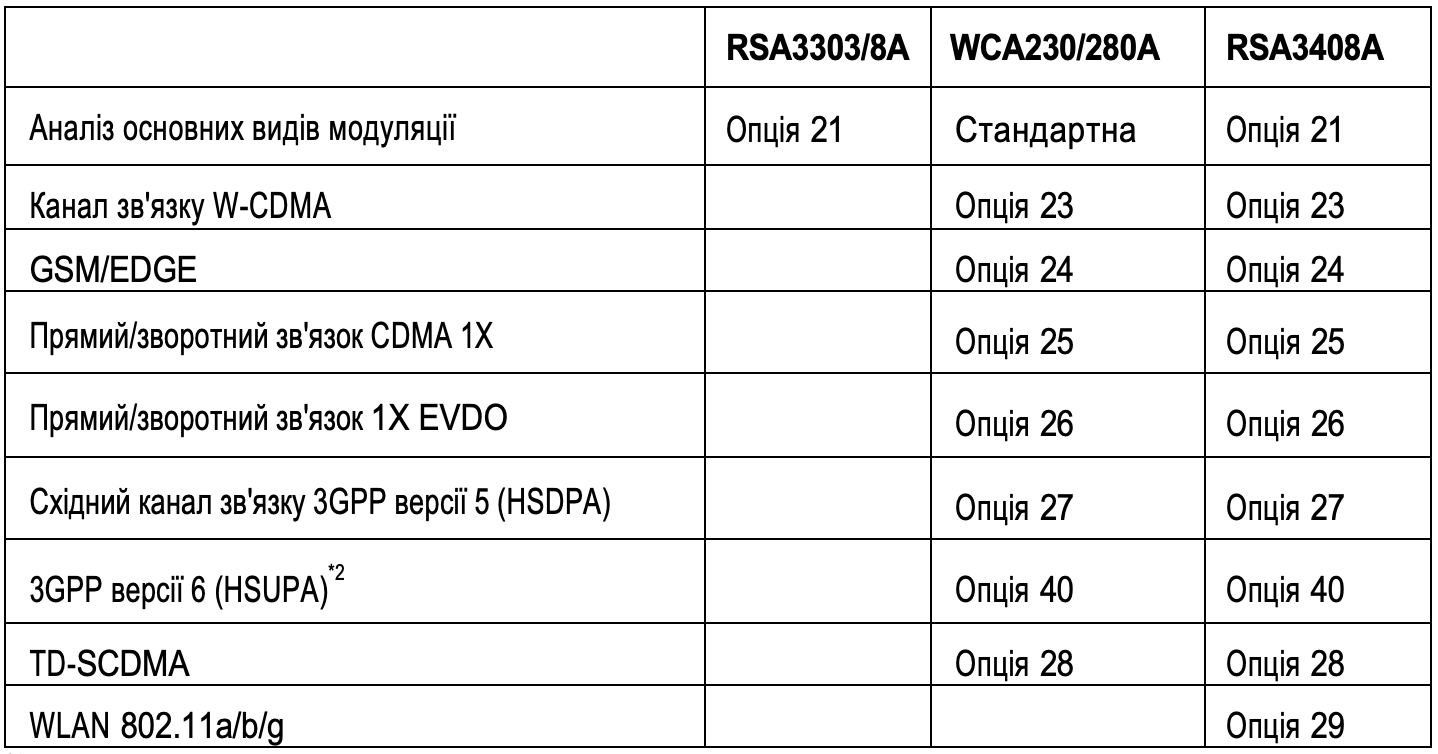

^*2 Для аналізу сигналів 3GPP версії 6 (HSUPA) опції 23, 27 обов'язкові поряд з опцією 40

Можливості та переваги

Синхронізація
Ексклюзивна синхронізація за частотною маскою від Tektronix полегшує реєстрацію нестаціонарних радіочастотних сигналів для різних подій завдяки синхронізації за будь-якої зміни в частотній області
Реєстрація
Всі вхідні сигнали в смузі захоплення до 15 МГц'1 безперервно записуються в пам'ять приладу
Велика довжина пам'яті дозволяє проводити повний аналіз сигналів у часі, не виконуючи багаторазове захоплення сигналів
Інтерфейси із пробниками TekConnect® для захоплення РЧ сигналів та основної смуги частот
Аналіз
Аналіз зміни частоти, амплітуди та модуляції у часі.
Одночасний аналіз у кількох областях забезпечує швидкий та повний аналіз сигналу в частотній, часовій, кодовій та модуляційній областях
Аналіз основних видів цифрової модуляції
Кодограма надає прості графічні засоби аналізу потужності коду для окремих сигналів по відношенню до часу
Основний аналіз передачі радіосигналів через ефір дозволяє перевіряти взаємодію між базовою станцією та обладнанням користувача.
Аналіз джерела сигналу дозволяє спростити вимірювання фазового шуму, джиттера (тремтіння) та стабілізації частоти

Області застосування

W-CDMA
HSUPA
HSDPA
GSM/EDGE
CDMA2000 1x
CDMA2000 1x EV-DO
TD-SCDMA
Радіочастотна ідентифікація RFID
Фазовий шум
Джіттер (Тримання)
Бездротові локальні мережі IEEE 802.11a/b/g WLAN
Квадратурна фазова маніпуляція зі зсувом OQPSK (Zigbee) IEEE 802.15.4
P25 (аналіз сигналів C4FM)
Аналіз цифрової модуляції

Характеристики

Опція 21 – Hабір для розширених вимірювань (стандартний у серії WCA200A)

Формат модуляції – BPSK, QPSK, OQPSK, p/4 – DQPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, GMSK, GFSK, ASK, FSK, DSB-ASK, OOK, PR-ASK піднесе, BPSK піднесе, C4FM (фіксована швидкість передачі символів).

Максимальна швидкість передачі символів – RSA3408A: 51,2 Мвиб/с. Серія WCA200A: 25,6 Мвиб/с.

Попередні параметри – PDC, PHS, NADC, TETRA, GSM, CDPD, Bluetooth, IEEE 802.15.4 OQPSK (Zigbee), P25.

Формат відображення векторних діаграм – відображення розташування символу, вимірювання похибок частоти та зміщення вихідної точки.

Формат відображення діаграм у вигляді "сузір'я" - Відображення символу, вимірювання похибок частоти та зміщення вихідної точки.

Формат відображення глазкової діаграми – Відображення сигналів I/Q/сітки (1 – 16 символів).

Формат відображення діаграм векторів помилок – Вимірювання амплітуди вектора помилки, помилки амплітуди, фазової похибки, якості форми сигналу (r), вимірювання похибок частоти та усунення вихідної точки.

Формат кодування – NRZ-L (8 періодів), NRZ-L (4 періоди), NRZ-L (2 періоди), ШІМ, однорозрядний регістр, Міллер, змінений Міллер, Міллер (M_2), Міллер (M_4), Міллер (M_8) ), Манчестер, NRZ.

Формат відображення таблиці символів – двійковий, вісімковий, шістнадцятковий.

Аналіз джерела сигналу - Вимірювання фазового шуму, джиттера (тремтіння) та автоматичної стабілізації частоти

Стандарти RFID – ISO/IEC 18000, частина 4, режим 1. ISO/IEC 18000, частина 6, тип A, B, C ISO/IEC 14443, тип A, B. EPC Global Generation 1, клас 0, клас 1.

Цифрова демодуляція

GMSK (діапазон 1 МГц) – модуль вектора помилки ≤1,8%; помилка амплітуди ≤1,2%; фазова похибка ≤1,0°. 64-позиційна квадратурна АМ 64QAM,

5,3 Мвиб./с, що несе 1 ГГц (діапазон 15 МГц) – Модуль вектора помилки ≤2,5% (типові значення).

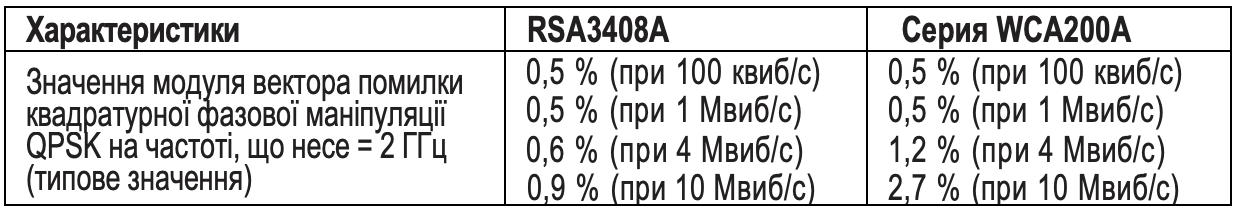

Квадратурна фазова маніпуляція QPSK, 3,84 Мвиб./с, що несе 2 ГГц (діапазон 15 МГц) – Модуль вектора помилки ≤2,5% (типові значення).

Аналіз джерела сигналу

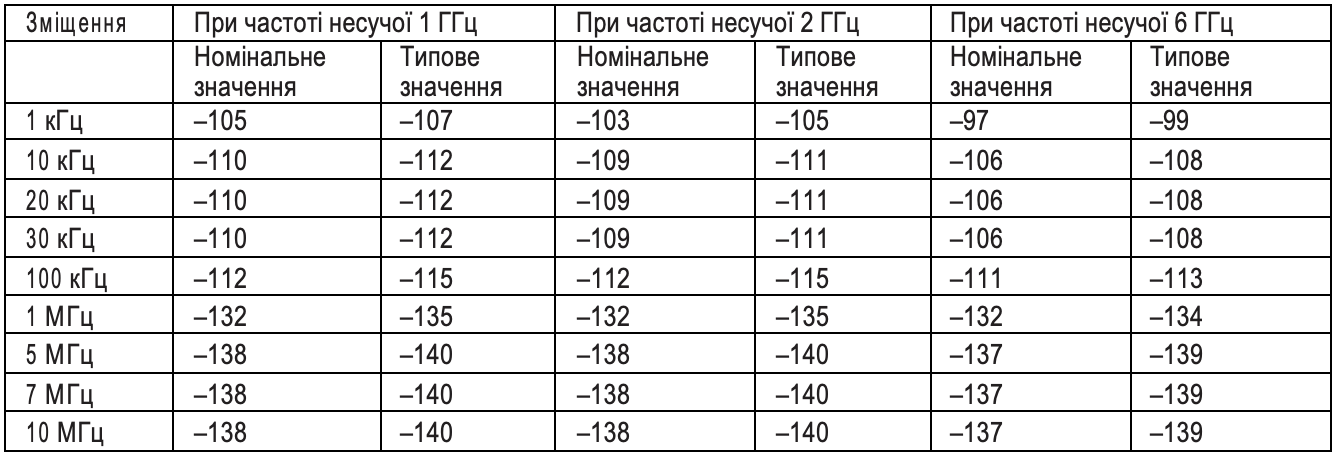

Стабільність RSA3408A

Позасмуговий шум дБц/Гц’

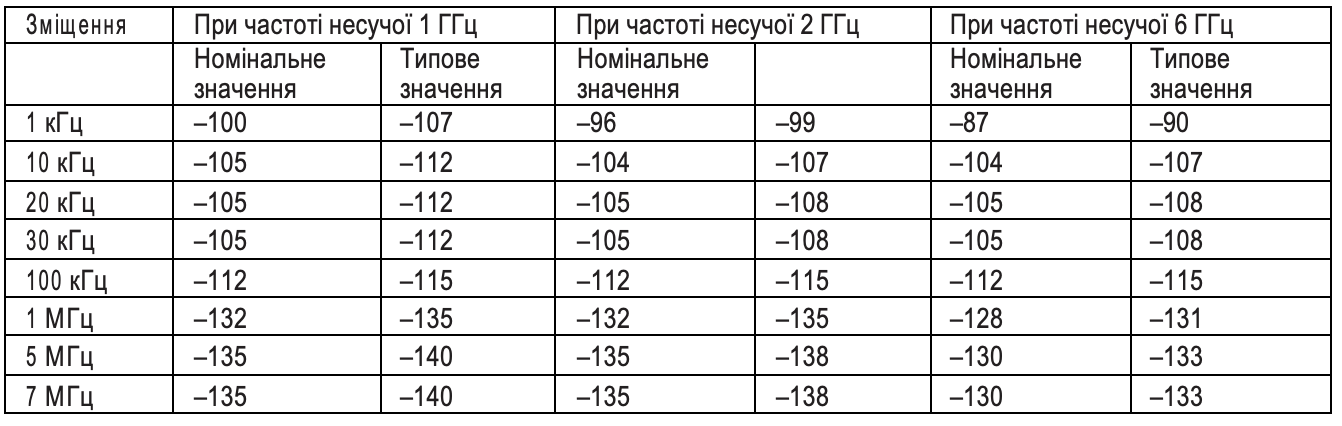

Стабильность WCA280A/230A и RSA3308A/3303A

Внеполосный шум дБц/Гц

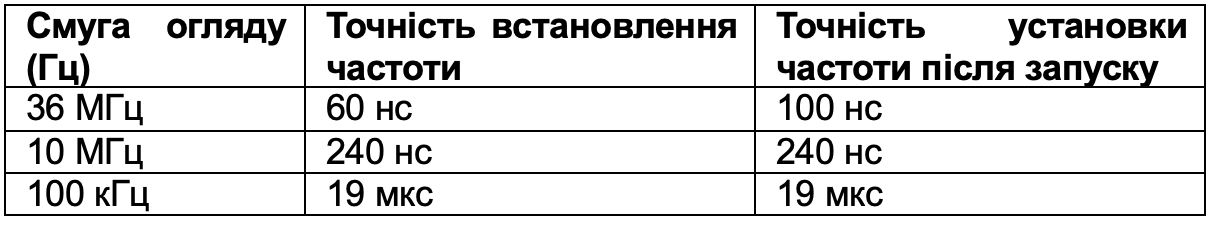

Час стабілізації частоти

RSA3408A (типові значення)

Вхідна потужність - 5 дБм.

Дільник потужності РЧ – 0 дБ.

Коефіцієнт згладжування – 1. Діапазон – ≥10 МГц.

Частота вхідного сигналу – 100 МГц – 101 МГц.

Поріг стабілізації частоти – 100 кГц.

Діапазон – 100 кГц.

Частота вхідного сигналу – 10 МГц – 10,01 МГц.

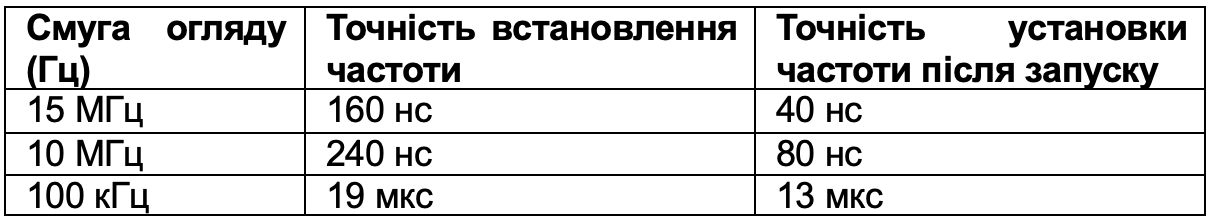

Серія RSA3300A/серія WCA200A (типові значення)

Вхідна потужність -5 дБм.

Дільник потужності РЧ – 0 дБ.

Коефіцієнт згладжування – 1.

Діапазон – ≥10 МГц.

Частота вхідного сигналу – 100 МГц – 101 МГц.

Поріг стабілізації частоти – 100 кГц.

Діапазон – 100 кГц.

Частота вхідного сигналу – 10 МГц – 10,01 МГц.

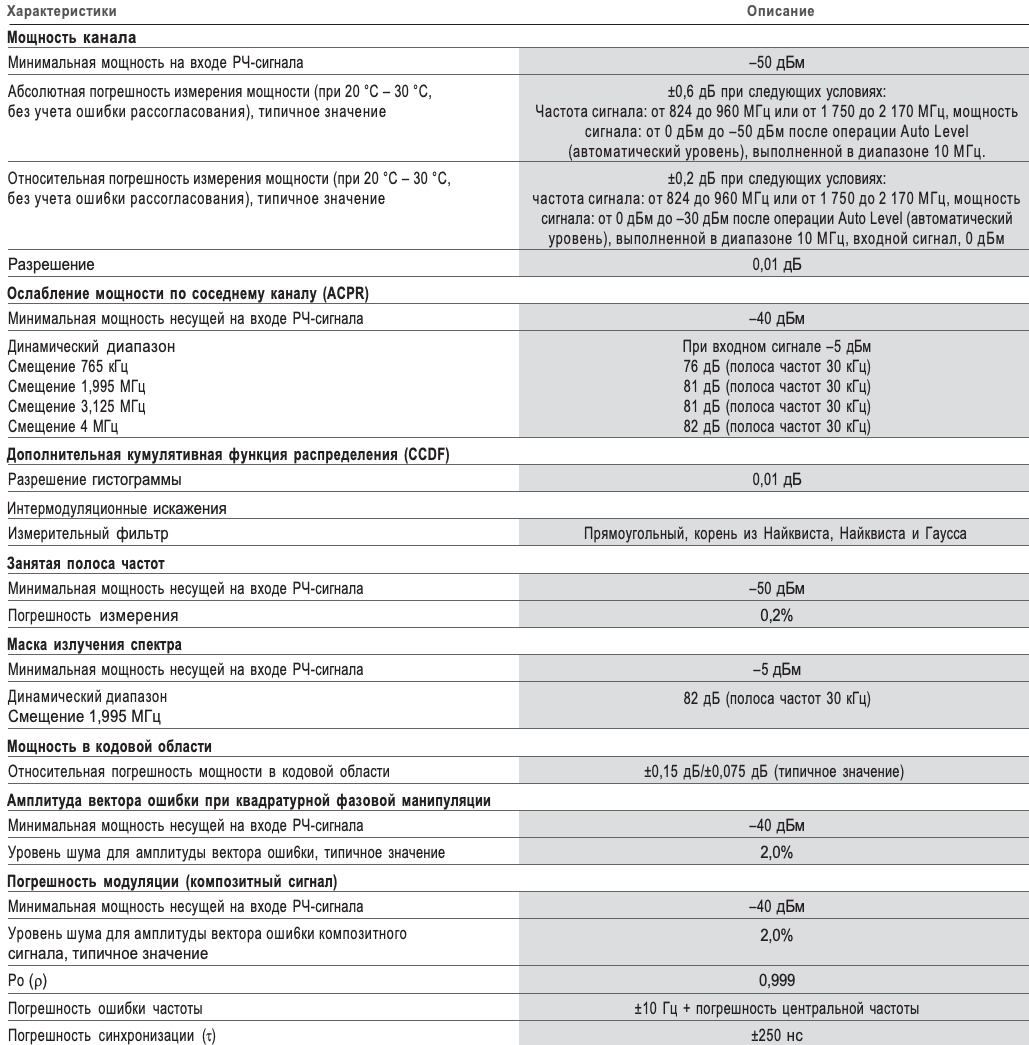

Опція 23 - аналіз сигналів висхідного каналу зв'язку W-CDMA

Виконує основні вимірювання для 3GPP TS34.121, включаючи можливості аналізу PRACH. Підтримує такі виміри – «сузір'я», амплітуда вектора помилки, «очкова» діаграма, таблиця символів, спектрограма CDP, CDP по відношенню до скороченого коду, CDP по відношенню до символу, CDP по відношенню до тимчасового інтервалу, «сузір'я» для символів, амплітуда вектор помилки для символів, «глазкова» діаграма для символів. Підтримує сигнали висхідного каналу зв'язку W-CDMA – DPDCH 9, виділений канал фізичних даних/DPCCH (виділений канал фізичної перевірки), PRACH (канал фізичних даних із довільною вибіркою), PCPCH (канал фізичних пакетів).

Поріг стабілізації частоти – 1 кГц

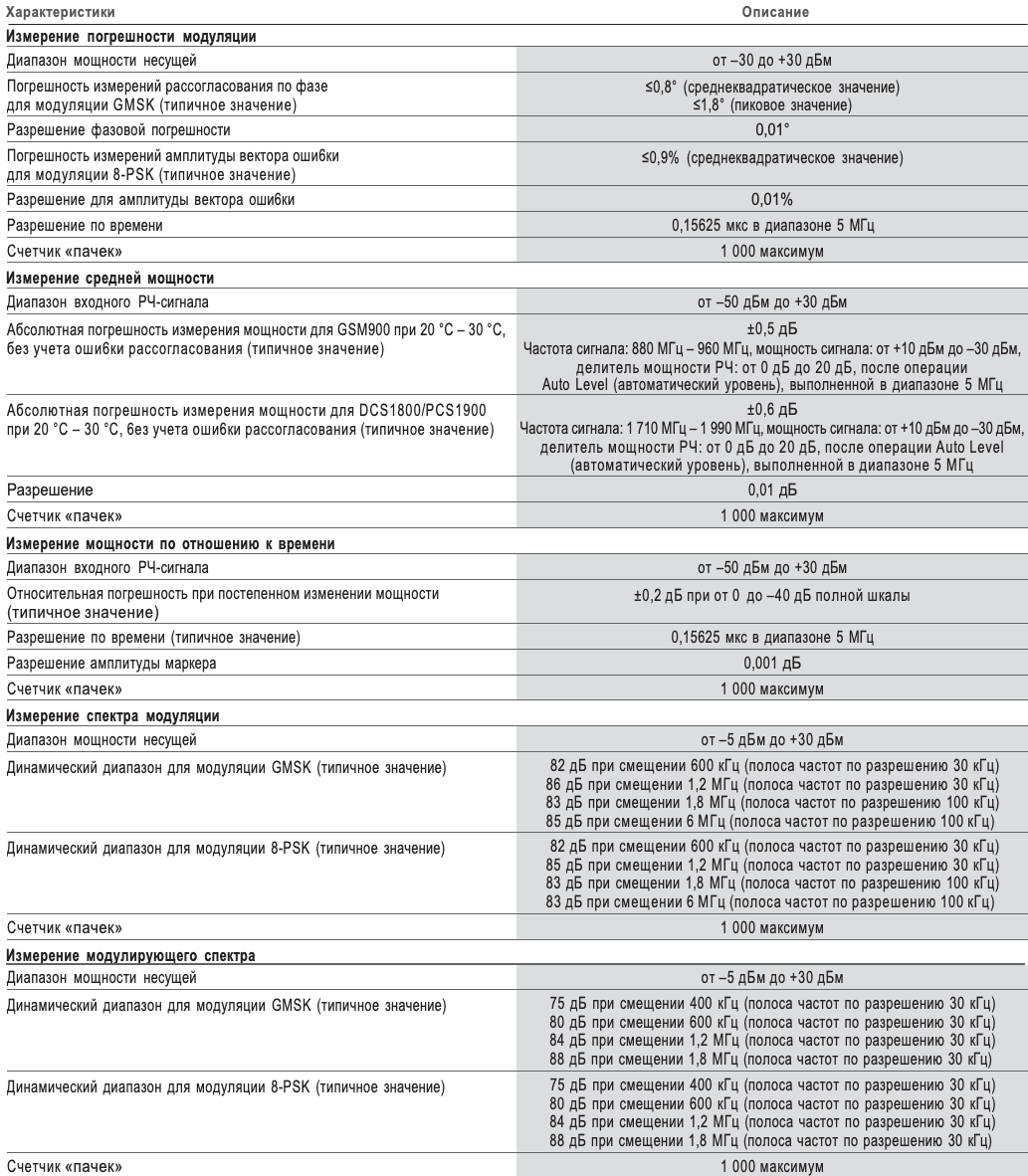

Опція 24 – програмне забезпечення для аналізу сигналів GSM/EDGE

Виконує основні вимірювання для ETSI TS 100 910 та 3GPP TS45.005.

Тип імпульсу: нормальний.

Опція 25 – програмне забезпечення для аналізу сигналів cdma2000 1x

Виконує основні вимірювання для сигналів прямого зв'язку cdma2000 (3GPP2 C.S0010), а також зворотного зв'язку (3GPP2 C.S0011).

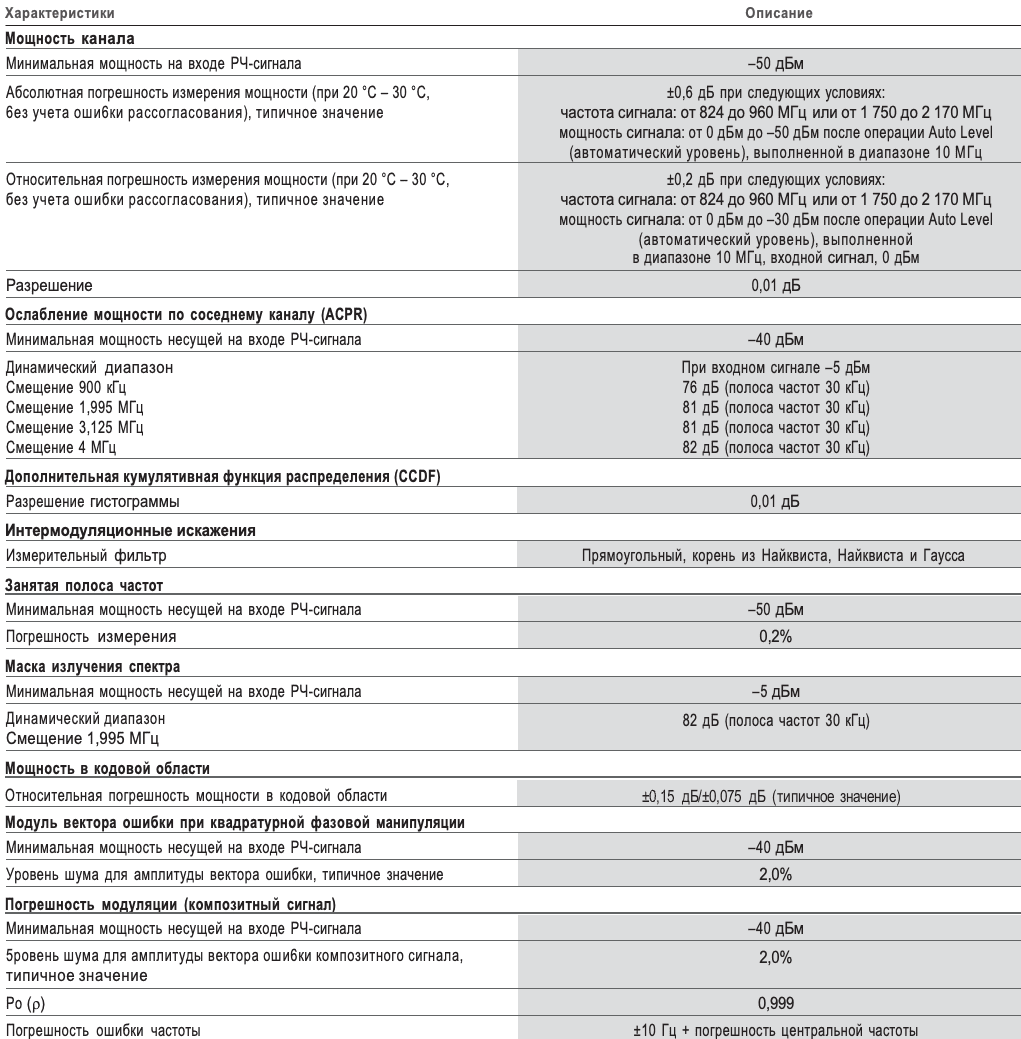

Прямий зв'язок cdma2000 1x

Зворотній зв'язок cdma2000 1x

ПРОДОВЖЕННЯ СЛІДУЄ…
