Як вибрати осцилограф під свої завдання

Основні параметри вибору осцилографа

Смуга пропускання осцилографа

Смуга пропускання - це одна з найважливіших характеристик осцилографа, яка визначає максимальну частоту сигналу, що може бути виміряна з необхідною точністю. Саме цей параметр значною мірою впливає на функціональні можливості та вартість приладу.

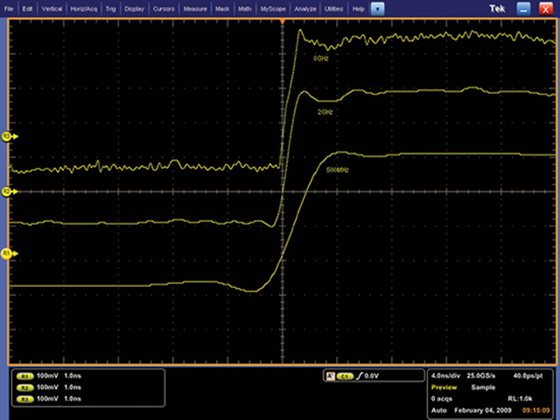

Чим вища смуга пропускання осцилографа, тим точніше відтворюється форма сигналу. На прикладі показані результати захоплення сигналу при смузі пропускання 250 МГц, 1 ГГц та 4 ГГц.

Як розрахувати необхідну смугу пропускання

Під час вибору цифрового осцилографа рекомендується використовувати правило трикратного запасу по частоті, що дозволяє коректно відображати високочастотні складові сигналу.

Наприклад, якщо максимальна частота досліджуваного сигналу становить 20 МГц, рекомендується використовувати осцилограф зі смугою пропускання не менше 60 МГц.

Час наростання осцилографа

Час наростання є критично важливим параметром під час аналізу цифрових сигналів. Він характеризує здатність осцилографа коректно відображати швидкі зміни рівня сигналу та короткі фронти імпульсів.

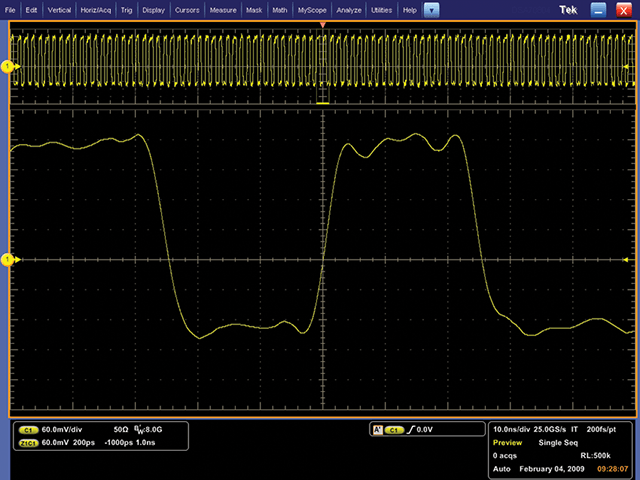

Характеристика часу наростання високошвидкісного цифрового сигналу.

Як визначити необхідний час наростання

Час наростання осцилографа повинен бути значно меншим за найкоротший фронт сигналу, який планується вимірювати.

Наприклад, якщо час наростання сигналу становить 4 нс, бажано використовувати осцилограф із власним часом наростання менше 1,33 нс.

Частота дискретизації осцилографа

Частота дискретизації визначає, як часто осцилограф виконує вибірку сигналу. Від цього параметра залежить деталізація відображення форми сигналу та можливість виявлення короткочасних подій.

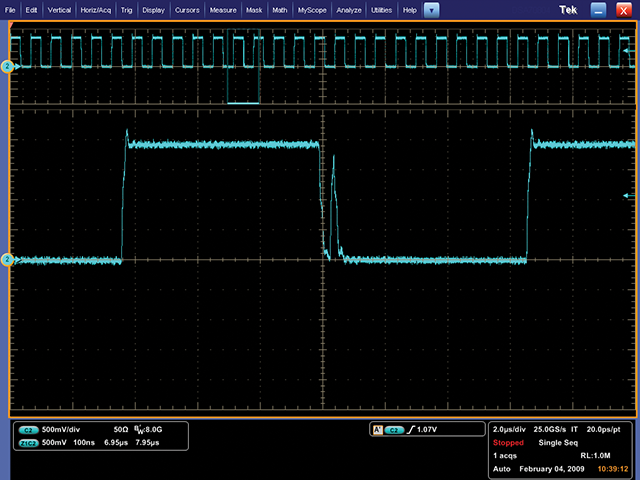

Вища частота дискретизації забезпечує кращу роздільну здатність сигналу та дозволяє фіксувати короткочасні події.

Як вибрати частоту дискретизації

Для отримання достовірних результатів рекомендується вибирати частоту дискретизації щонайменше в 10 разів вищу за максимальну частоту досліджуваного сигналу.

Наприклад, для сигналу з максимальною частотою 20 МГц рекомендується використовувати осцилограф із частотою дискретизації не менше 200 МВиб/с (200 MS/s). Це забезпечить точне відображення форми сигналу та спростить його аналіз.

Висновок

Під час вибору осцилографа слід враховувати три ключові параметри: смугу пропускання, час наростання та частоту дискретизації. Правильно підібрані характеристики дозволять отримувати точні результати вимірювань, коректно відображати форму сигналів і забезпечать запас можливостей для майбутніх задач.
