Коротке есе про цей чудовий прилад

Вступ

У сфері електроніки існує кілька різних видів обладнання, які використовуються для вимірювання та аналізу електричних сигналів. Один з цих гаджетів, який виділяється як фундаментальний інструмент, що широко використовується при електричному тестуванні та усуненні несправностей, називається осцилографом.

У цій статті ви дізнаєтеся про осцилографів (https://gtest.com.ua/izmeritelnye-pribory/ostcillografy), про те, як вони працюють, і про багато різних галузей знань, які можуть виграти від їх використання.

Що таке осцилограф?

Відображення та аналіз властивостей електричних сигналів, що змінюються в часі, є основною функцією осцилографа, який є типом електронного випробувального обладнання. Графічне представлення форм сигналів напруги або струму на екрані дозволяє інженерам, вченим та технікам бачити та вивчати характеристики сигналів. Це можливо, оскільки форми сигналів можна побачити на екрані.

Подання синалів та органи управління

Форми хвиль відображаються для користувача осцилографа, щоб він міг їх вивчити, що є основним застосуванням осцилографів. Осцилографи часто оснащені різними кнопками та налаштуваннями, які дозволяють користувачеві точно запускати сигнал, налаштовувати дисплей та оцінювати результати своїх експериментів.

Канали та пробники

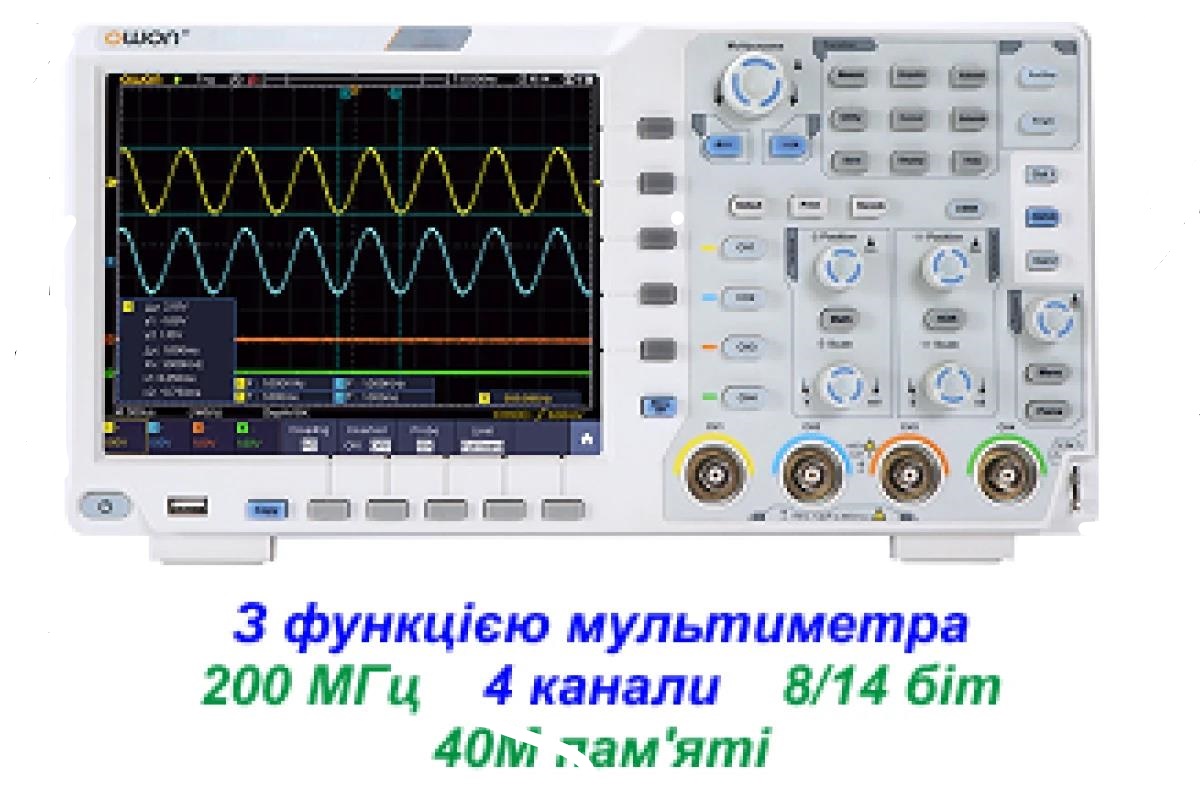

Осцилографи включають кілька вхідних каналів, часто від двох до чотирьох, що дозволяє користувачеві бачити багато сигналів одночасно. Кожен канал представлений своєю виділеною вертикальною віссю. Зонди, підключені до каналів, можуть використовуватися для вимірювання або напруги або струму, який оцінюється.

Як працює осцилограф?

Осцилографи - це пристрої, які вловлюють і потім відображають живі електричні імпульси як свою основну мету. Давайте розглянемо роботу цього справді важливого інструменту:

Захоплення сигналу

Сигнал, який надсилається в осцилограф, посилюється і обробляється на його вході таким чином, що він стає пропорційним чутливості екрана у вертикальному напрямку. Сигнал оцифровується із заданими інтервалами за допомогою аналого-цифрового перетворювача (АЦП) в осцилографі. Потім АЦП перетворює сигнал цифрове уявлення, щоб його можна було обробити схемою всередині приладу.

Синхронізація

Осцилографи включають систему запуску, яка дозволяє їм відображати повторювані форми хвиль в точному порядку. Дисплей осцилографа може бути більш стабільним з використанням функції запуску, яка синхронізує форму хвилі з певною подією, таким як фронт сигналу, який росте або падає.

Тимчасова шкала та управління по горизонтальній розгортці

Зміна положення повзунка тимчасової розгортки призведе до зміни горизонтальної частоти оновлення форми сигналу. За допомогою цього повзунка користувачі можуть бачити форми сигналу в широкому діапазоні часу, від мікросекунд до мілісекунд та більше. Форму сигналу можна прокручувати по екрану вздовж горизонтальної осі, щоб її можна було розглянути детальніше.

Управління розгорткою по вертикалі та органи управління

Ви можете точно налаштувати вертикальну чутливість та місцезнаходження сигналу, використовуючи вертикальні налаштування осцилографа. Ви можете покращити свідчення, отримані від сигналу, відрегулювавши рівень за допомогою цих ручок. Осцилограф може використовуватися для вимірювання широкого спектра параметрів, включаючи напругу, частоту, період та час наростання, і це лише деякі з них.
