ЛАБОРАТОРІЯ ЕЛЕКТРОНІКИ. БАЗОВІ ІНСТРУМЕНТИ. ЧАСТИНА 1

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

ПОЧИНАЄМО: ОСНОВНІ ЕЛЕКТРОННІ ІНСТРУМЕНТИ, ЩОБ ПЕРЕТВОРИТИСЯ НА ПРОФЕСІОНАЛА

Зростання Апаратного забезпечення з відкритим вихідним кодом (OSHW) надало можливість возитися з електронікою простіше, ніж будь-коли. Але навіть у світі, де платформи розробки з відкритим вихідним кодом (dev) значно полегшують початок роботи, інструменти, як і раніше, необхідні для створення та тестування будь-яких серйозних схем. Інвестування в хороші інструменти на ранньому етапі вашої кар'єри розробником може мати вирішальне значення в тому, чи залишитеся ви з електронікою як хобі (або навіть професія) або здаєтеся у розпачі, коли схема не буде працювати так, як ви припускали.

Так само, як існують, здавалося б, нескінченні варіанти апаратних платформ з відкритим вихідним кодом, також існують тонни варіантів і конфігурацій інструментів. Якщо ви не були нещодавнім переможцем у лотереї, швидше за все, ваші ресурси не безмежні. Знання того, які інструменти інвестувати на ранній стадії, а які можуть почекати в кар'єрі, можливо, є питанням думки залежно від ваших конкретних цілей проекту. Однак є пара інструментів, в які (багато хто погодиться), що розумно інвестувати на ранній стадії. Витративши кілька додаткових доларів на якісні інструменти сьогодні, ви можете заощадити годинник (і, можливо, навіть більше грошей) у майбутньому.

Ось деякі інструменти, які ми рекомендуємо вам розглянути:

1. Цифровий мультиметр (DMM) – Цифровий мультиметр є основним інструментом для розуміння того, що відбувається у вашій схемі. Крім трьох основних вимірювань напруги, струму та опору, пристойний недорогий DMM сьогодні також вимірює такі характеристики, як частота сигналу та робочий цикл. Навіть за 30 доларів ви можете отримати DMM, який включає можливість вимірювання ємності і температури (за допомогою термопарного зонда, що входить в комплект). Хоча дешевші варіанти можуть пожертвувати точністю, міцністю або іншими розширеними функціями, за нижчу ціну розумно оцінений DMM є розумним першим вкладенням при збиранні вашого набору електронних інструментів. UT195E мультиметр цифровий - досить надійний вибір для першого DMM, який включає термопару для вимірювання температури і має можливість вимірювання ємності + маса інших функцій, які можуть бути вами затребувані в середньостроковій перспективі. Для різноманітних економних людей зверніть увагу на UT39B мультиметр цифровий - це базові вимірювання струму, напруги та опору, але він також дуже недорогий.

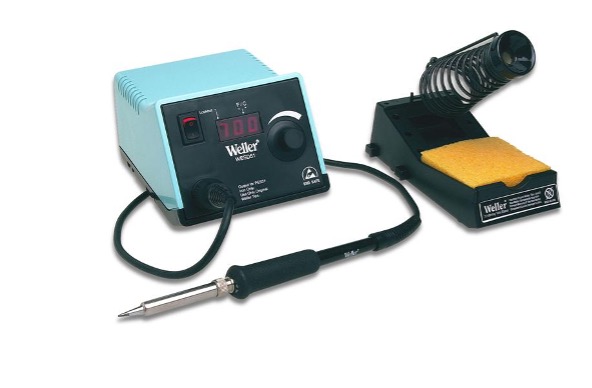

Рисунок 1 - Цифрова паяльна станція Weller WESD51 потужністю 50 Вт. Мікропроцесорне керування зі світлодіодним цифровим дисплеєм у F/C.

2. Паяльна станція із змінною температурою. Коли ви будете готові перейти від проектів тільки з макетними платами до чогось постійного, вам потрібно буде почати вчитися паяти. Пайка — це свого роду міфічний курс «відсіювання» у коледжі, який відокремлює тих, кому подобається ідея спеціалізуватися на певному предметі, від тих, хто насправді є досить божевільним, щоб дотримуватися його до закінчення навчання. Навичка паяння не дуже складна. Однак, якщо ваш перший досвід виявиться невдалим через використання дешевого паяльника з поганим контролем температури, це може бути достатньо, щоб назавжди відмовитися від електроніки. Хороший паяльник - це той, у якого є хороший контроль змінної температури і набір паяльних тис, що легко замінюються. Також рекомендується використовувати латунну губку.

Надійним вибором стане цифрова паяльна станція WESD51 від Apex Tool Group, яка забезпечує точне регулювання температури від 350 до 850°F залежно від того, які компоненти ви паяєте.

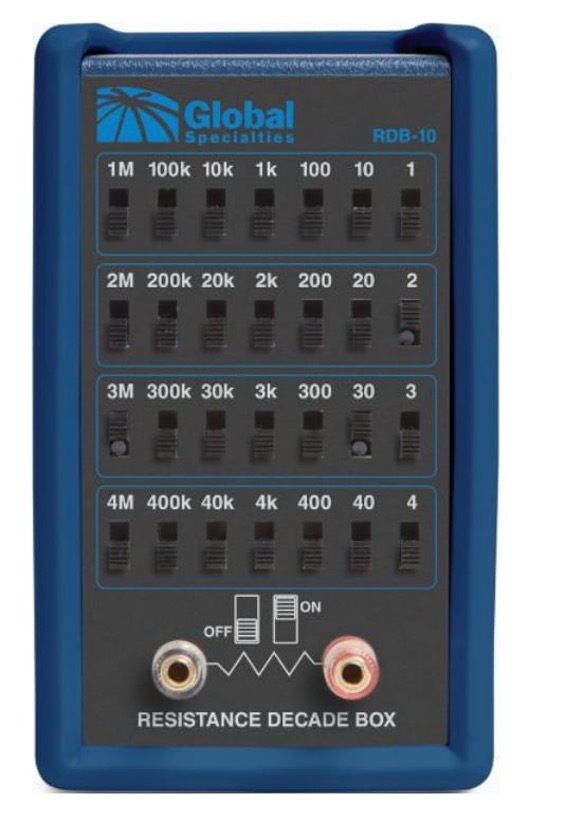

Рисунок 2 - Декадний магазин завжди корисний для перевірки значень резисторів у прототипі без необхідності міняти резистори вручну.

3. Блок заміни резисторів - це один із тих інструментів, який ви, можливо, не використовуєте щодня, але він незмінно корисний практично для кожного проекту, над яким будь-коли працював автор статті. Блок заміни резистори - це простий, але розумний пристрій, який дозволяє вам дуже легко тестувати різні резистори в прототипі без необхідності постійно міняти резистори вручну. Просто вставте висновки блоку заміни в ту частину схеми, де ви зрештою помістите висновки постійного резистора. Потім, повертаючи ручки на блок заміни, ви можете швидко перебирати різні опори і стежити за тим, як реагує схема. Це надзвичайно корисно у схемі дільника напруги, в якій один із резисторів є змінним, наприклад, фоторезистор. Якщо у вас є бажана вихідна напруга спокою, коли схема знаходиться в умовах довкілля, ви можете використовувати блок заміни резисторів, щоб визначити ідеальне значення для постійного резистора. Потім у остаточній схемі ви заміните блок заміни постійним резистором відповідного значення. Існують також блоки заміщення ємності, які виконують аналогічну роль конденсаторів.

Існує досить багато хороших варіантів змінних коробок за розумною ціною, включаючи RDB-10 та Extech 380400 від Global Specialties. Обидва дозволяють настроювати різні опори від одиниць Ом до декількох мегаом.

4. Настільне джерело постійного струму. Акумуляторні батареї, «настінні бородавки» та USB-кабелі – все це способи, якими ми живимо наші схеми у той чи інший час. Зрештою, безлад, пов'язаний з необхідністю накопичувати величезну колекцію «настінних бородавок» з різними значеннями напруги та струму, може набриднути. Надійне настільне джерело постійного струму – це приємне доповнення практично до будь-якого робочого місця електроніки. Я віддаю перевагу джерелу живлення з розділеною напругою, яке може видавати як позитивну, так і негативну напругу, що корисно для багатьох програм з операційними підсилювачами. 0 До 30 В при 1 А — це гідне джерело живлення для більшості DIY-додатків.

Погляньте на дуже бюджетний настільний блок живлення MPS-3005D+ 30 В, 5 А, блок живлення лінійний одноканальний, який забезпечує до 30 В постійного струму та номінальний вихідний струм 0-5 А в дуже маленькому форм-факторі. Якщо ваша програма вимагає трохи більшого контролю над характеристиками, такими як пусковий струм, або ви хочете імітувати продуктивність батареї, ознайомтеся з блоками живлення MPS-3033Х , які мають USB-підключення, щоб ви могли керувати вихідною потужністю з настільного комп'ютера.

У частині 2 мова піде про осцилографи, генератори функцій і логічні аналізатори. Якщо у вас є інші улюблені інструменти або інструменти, які ви створили з плат з відкритим кодом, - це вже особисте….

ПРОДОВЖЕННЯ СЛІДУЄ…
