ПОЧАТОК ШЛЯХУ: ОСНОВНІ ЕЛЕКТРОННІ ІНСТРУМЕНТИ, ЧАСТИНА II: ОСЦИЛОГРАФИ, ФУНКЦІОНАЛЬНІ ГЕНЕРАТОРИ ТА ЛОГІЧНІ АНАЛІЗАТОРИ

У попередньому блозі про необхідні інструменти для електроніки були згадані деякі з більш базових предметів. Коли ви займаєтеся більш просунутою електронікою, а іноді і для кращого розуміння основ, вам буде корисно мати такі інструменти. Вони не дуже потрібні для побудови базових схем та гри з проектами Arduino тощо, але коли ви почнете розширюватися у бік складніших технологій, ви знайдете ці інструменти надзвичайно корисними:

1.         Настільні осцилографи (50 МГц, 2 канали, 1 Гвиб/с) — для деяких придбання цифрового осцилографа схоже на досягнення електронної нірвани. Осцилограф, без сумніву, є надзвичайно корисним інструментом, якщо ви можете освоїти його використання. Цифрові осцилографи знижують вартість базового випробувального обладнання з запаморочливою швидкістю. При пристойних осцилографах, що коливаються біля позначки 500 доларів, вони все ще можуть бути нездійсненні для кожного виробника з відкритим вихідним кодом, але якщо ви серйозно налаштовані аналізувати навіть найпростіші робочі сигнали, такі як проекти з використанням інфрачервоних приймачів, то осцилограф добре послужить вам під час усунення несправностей. Пристойний цифровий осцилограф для багатьох виробників матиме смугу пропускання 50 МГц, пропонуватиме два канали та пропонуватиме швидкість захоплення 1 Гвиб/с. Деякі базові осцилографи навіть дозволяють зберігати захоплені дані про форму сигналу на USB-накопичувач, що може бути корисним для тих, хто працює над проектом з відкритим вихідним кодом, а його члени команди розкидані по всьому світу.

Фантастичний осцилограф початкового рівня, який варто перевірити, це MATRIX MDS-2252 осцилограф, 250 МГц, 1 ГВ/с, 2 канали. Набагато далі по ланцюжку знаходиться OWON XDS3204E осцилограф, 200 МГц, 4 канали. Хоча обидва пропонують відмінні функції щодо відносно розумних цін, включаючи частоту дискретизації 1GS/S та підключення по USB, є й інші відмінності, які слід враховувати. OWON поставляється в моделях зі смугою пропускання до 1 Ghz, тоді як модель MATRIX, що рекомендується тут, досягає піку в 250 МГц.

2.               Генератор функцій (XDG3202 генератор сигналів довільної форми 200 МГц, 2 канали) - Якщо осцилограф дозволяє вам заглянути в схему, щоб спостерігати за взаємодією сигналів з компонентами, то генератор функцій (також іноді званий генератором сигналів) дозволяє вам вводити відомий, чітко визначений сигнал схему сподіваючись стимулювати схему реагувати заздалегідь певним чином. Сподіваємося, що реакція буде заснована на тому, як було спроектовано та сконструйовано схему. Пристойний генератор функцій, який може задовольнити потреби більшості виробників відкритого вихідного коду, ймовірно, коштуватиме вам кілька сотень доларів. Він може бути здатний видавати сигнали від 0,5 Гц до 5 МГц синусоїдальних хвиль. Додаткові форми сигналів, такі як квадратні, пилкоподібні та пилкоподібні сигнали, можуть працювати на трохи нижчих частотах. Існують також деякі досить недорогі генератори сигналів, як: DGE2070 генератор сигналів OWON, 2 канали х 70МГц, 300МВ/с, AM, FM, PM, FSK, Sweep, які можуть видавати довільні форми сигналів, які ви спочатку проектуєте в комп'ютерному додатку, а потім передає в генератор функцій через інтерфейс USB.

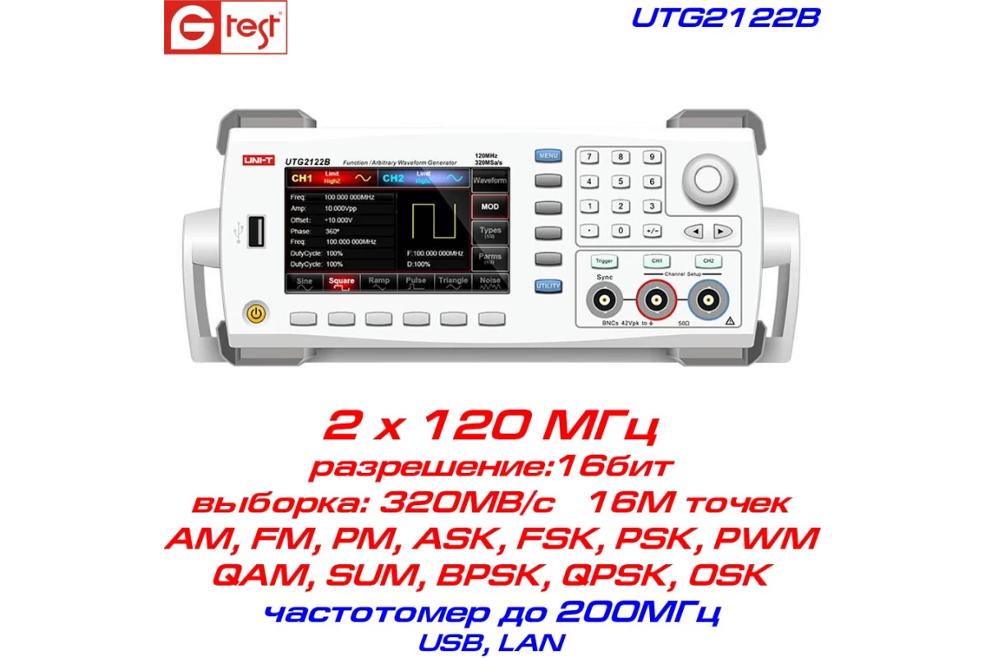

Рисунок 3 - UTG2122B генератор UNI-T, 120 МГц

Також перевірте модель (див. вище) UTG2122B генератор UNI-T, 120 МГц як потужний та бюджетний для такого рівня приладів варіант для гарного функціонального генератора. Якщо ваш проект залишиться в області аудіо, ви можете спробувати менш дорогий аудіогенератор замість цього.

3.               Логічний аналізатор - Більшість осцилографів початкового рівня відмінно підходять для аналізу аналогових сигналів, але можуть залишати бажати кращого при спробі аналізу цифрових сигналів. Логічний аналізатор можна розглядати як осцилограф, який спеціалізується на спостереженні та аналізі цифрових сигналів. Піки та спади (також відомі як 3,3 В/5 В 1 та 0 В 0) цифрових сигналів об'єднуються разом, утворюючи певні символи на основі зумовлених протоколів, таких як I2C або SPI. Набагато простіше усунути неполадки у схемі, дивлячись на рядок символів, які представлені 1 та 0, ніж аналізувати окремі 1 та 0 самі по собі. Логічний аналізатор служить перекладачем між людиною та машиною. Як і більшість інструментів, згаданих досі, логічні аналізатори бувають різних конфігурацій та цінових категорій. Прийнято вважати, що 4 канали захоплення, цифрова частота дискретизації 100 Мвиб./с, максимальний сигнал 25 МГц і здатність обробляти рівні сигналу від 1,8 до 5,5 достатні для більшості додатків з відкритим вихідним кодом.

Логічний аналізатор Saleae – популярний вибір серед спільноти виробників. Інший варіант, який варто розглянути, це аналізатор ES-DLA-8 від EasySync. При виборі логічного аналізатора слід враховувати частоту дискретизації, смугу пропускання, глибину пам'яті та кількість каналів. Багато аналізаторів випускаються у випадках з 4, 8 і 16 каналами.

 Кінець. Успіхів!
