Токові кліщі-амперметри - це портативні контрольно-вимірювальні прилади, які вимірюють струм у ланцюзі шляхом вимірювання напруженості магнітного поля навколо одного провідника.

Токові кліщі використовуються для вимірювання струму в ланцюгу зі струмом більше 1 А та в додатках, де затискачі амперметра можна легко розмістити навколо одного з провідників.

Напруга і опір також можуть бути виміряні більшістю струмових кліщів. Для вимірювання напруги та опору на струмових кліщах повинні бути вимірювальні дроти та режими вимірювань напруги та опору.

Крім основних функцій вимірювання (струм, напруга і опір), деякі струмові кліщі також мають спеціальні функції, такі як кнопка утримання (HOLD) для підтримки вимірювання, що відображається, кнопка мін/макс (MIN MAX) для запису мінімальних і максимальних виміряних значень та інші спеціальні функції (див. рисунок 1).

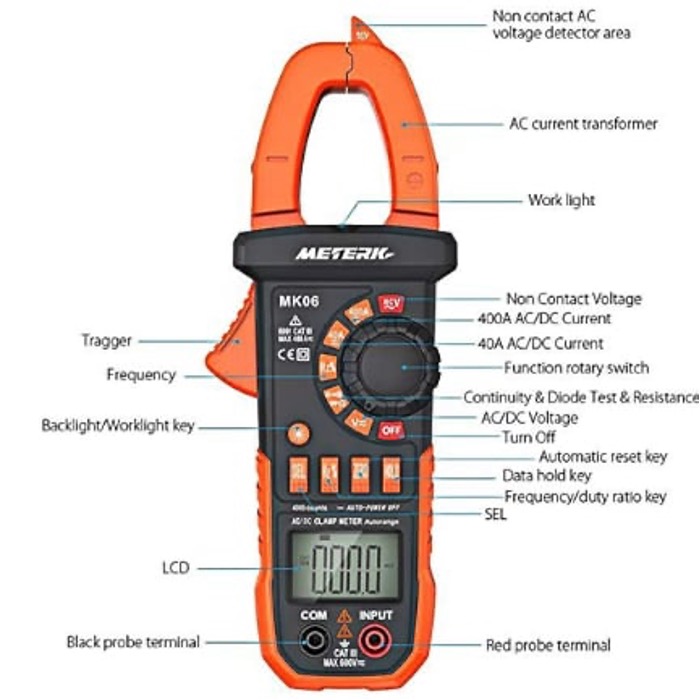

Рисунок 1. Токові кліщі вимірюють струм у ланцюзі, вимірюючи напруженість магнітного поля навколо одного провідника.

Застосування струмовимірювальних кліщів

Струм є поширеним виміром для усунення несправностей, оскільки тільки вимір струму може використовуватися електриком для визначення того, наскільки ланцюг навантажений (або працює). Вимірювання струму різняться, оскільки струм може різнитися в різних точках паралельних або послідовно-паралельних ланцюгів. Струм у послідовних ланцюгах постійний по всьому ланцюгу. Коли до ланцюга додаються паралельні навантаження, напруга живлення залишається незмінною, але струм повинен збільшуватися з кожним доданим навантаженням.

Найбільша кількість струму в паралельному ланцюзі знаходиться в точці, найближчій до джерела живлення. При віддаленні джерела живлення струм зменшується, оскільки система розподіляє струм за кожною з паралельних навантажень. На окремій гілки послідовно-паралельного ланцюга струм, що йде до навантаження (двигуна, нагрівального елемента або лампочки), такий же, як струм на зворотній лінії від навантаження. Невелика виміряна різниця – до 10% – між лініями (живильною та зворотною) можлива при використанні струмовимірювальних кліщів через розміщення приладу або при виконанні вимірювань низького струму на високих діапазонах режиму амперметра (вимір 2 А при налаштуванні 400 А).

Будь-яка надмірна зміна має бути досліджена, оскільки вимірювання струму може вказувати на те, що на одній із ліній існує часткове коротке замикання, і струм тече на землю.

Розрахунок струму з використанням закону Ома

Закон Ома свідчить, що струм (I) у ланцюзі дорівнює напрузі (V), поділеному на опір (R).

I=V/R

де

I=струм (в одиницях A)

V = напруга (в одиницях V)

R=опір (в одиницях Ω)

Приклад: Яка сила струму у дроті, якщо опір дроту становить 5750 Ом, а напруга становить 115?

I=V/R=115/5750=0.020A=20 mA

При вимірюванні струму в ланцюзі, що живить кілька навантажень, струм може бути різним на кожній лінії. При вимірюванні струму на головному розподільчому щиті або від електроприводу двигуна струм на фазному і нейтральному провідниках однофазного ланцюга 115 або 208 і всіх трьох фазах ланцюга 3(ϕ) повинен бути в основному однаковим. Див. рисунок 2.

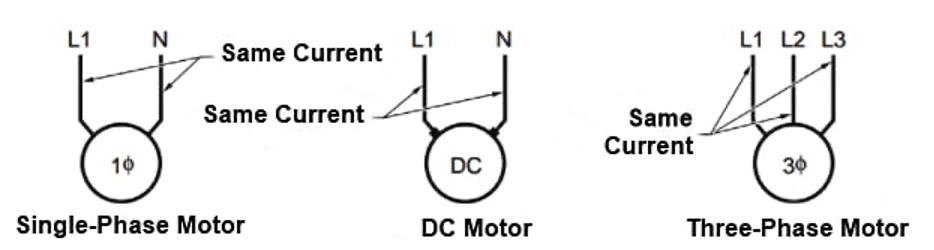

Рисунок 2. Показання однофазного струму і ланцюга постійного струму повинні бути однаковими на живильному і зворотному проводах. Показання струму трифазного ланцюга повинні бути однаковими на кожній лінії (L1, L2 та L3).

Процедури вимірювання струмовимірювальних кліщів

Токові кліщі вимірюють струм у ланцюзі, вимірюючи силу магнітного поля навколо одного провідника. Щоб запобігти попаданню струмових кліщів на блукаючі магнітні поля під час тестування, електрики повинні максимально відокремити провідники, що перевіряються, від інших провідників. Якщо на вимірювання можуть впливати магнітні поля, що блукають, необхідно провести кілька вимірювань вздовж провідника в різних місцях. Див. рисунок 3.

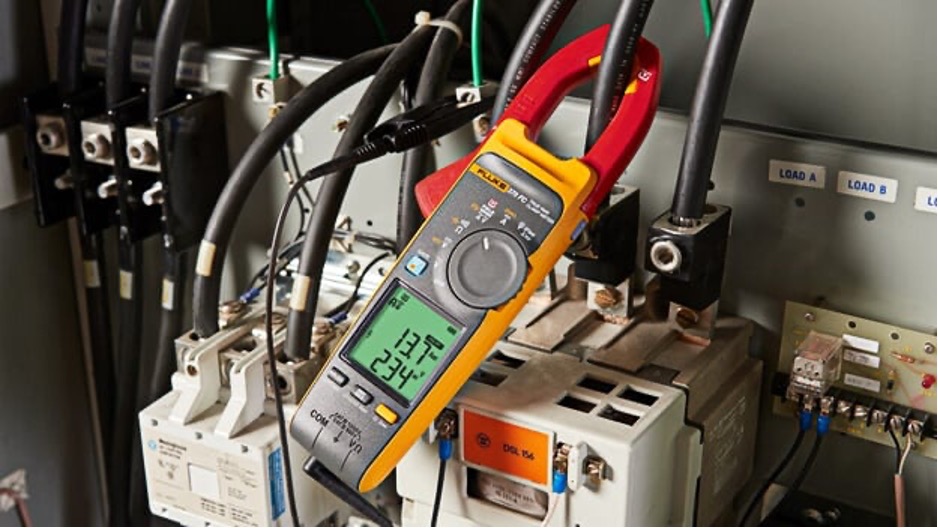

Рисунок 3. Якщо на вимірювання можуть впливати розсіяні магнітні поля, необхідно провести кілька вимірів вздовж провідника у різних місцях.

Якщо ви плануєте вимірювати змінний або постійний струм за допомогою струмовимірювальних кліщів або мультиметра, до якого підключені струмовимірювальні кліщі, обов'язково дотримуйтесь стандартних процедур.

Перед виконанням будь-яких вимірювань струму за допомогою струмовимірювального кліща переконайтеся, що вимірювач призначений для проведення вимірювань у ланцюгу, що перевіряється. Зверніться до посібника з експлуатації випробувальної установки для всіх запобіжних заходів, обмежень та процедур вимірювання. Завжди надягайте необхідні засоби індивідуального захисту та дотримуйтесь всіх правил безпеки під час вимірювання. Для вимірювання струму за допомогою струмовимірювального кліща виконайте такі процедури:

1. Визначте, чи є струм у вимірюваному ланцюзі змінним або постійним.

2. Виберіть відповідний струмовимірювальний кліщовий амперметр для вимірювання струму в ланцюзі (постійного або змінного струму). Коли вимагають вимірювання змінного і постійного струму, виберіть той тип приладу, який може вимірювати як змінний, так і постійний струм.

3. Переконайтеся, що діапазон струму вимірювальних кліщів досить високий для вимірювання максимального струму, що існує в ланцюгу, що перевіряється.

4. Встановіть перемикач функції струмовимірювального кліща на максимальний діапазон струму (600 А, 200 А, 10 А або 400 мА). Виберіть налаштування, що дорівнює максимальному струму ланцюга або буде вище його, якщо є більше однієї точки тестування або струм ланцюга невідомий.

5. Відкрийте затискачі вимірювального приладу або затискачі зонда, натиснувши на курок.

6. Помістіть один провідник у центр затискачів. Перед виконанням будь-яких вимірювань струму переконайтеся, що затискачі повністю закриті.

7. Вважайте показання струму, що відображаються на струмовимірювальних кліщах або мультиметрі за допомогою щупа-затискачів.

8. Від'єднайте струмомірні кліщі або струмомірні кліщі від ланцюга.

 Технічна порада

Токові кліщі-амперметри зазвичай використовуються при напрузі менше 600 В та частоті менше 2 кГц.
