Токові кліщі. Цікаві деталі Частина 1
Магазин
Gtest(R) пропонує широку номенклатуру струмовимірювальних кліщів за посиланням
у самому кінці цього Розділу, а також рекомендовані прилади та статті для
подальшої самоосвіти
Що таке? Різні типи та їх застосування
Токові кліщі – це
пристрої з губками, які відкриваються та затискаються навколо електричного
провідника для вимірювання струму. Вони дуже корисні, оскільки дозволяють
закріпити зонд навколо існуючого провідника без необхідності від'єднання та
перенаправлення кабелів.
Токові кліщі
зчитуватимуть величину постійного струму (DC) і змінного струму (AC), а також
фазовий зсув і форму сигналу. У цій статті ви дізнаєтеся все про технологію
струмових кліщів, сферах застосування та кращі типи струмових кліщів для
використання в складних умовах.
Зміст
• Що
роблять струмові кліщі
•
Точність струмових кліщів
•
Для чого використовуються струмові кліщі?
• Як
використовувати струмові кліщі
• Як
зчитувати показання струмових кліщів?
•
Різні типи струмових кліщів
•
Токові кліщі з трансформаторним затискачем
•
Гнучкі струмові кліщі
•
Токові кліщі з відкритим контуром
•
Токові кліщі без сердечника
•
Вимірювання постійного струму за допомогою струмових кліщів
•
Принцип роботи струмових кліщів без осердя
•
Ефект Холла і чому він використовується в струмових кліщах
• Що
таке справжнє середньоквадратичне значення?
• Токові кліщі GMW Associates

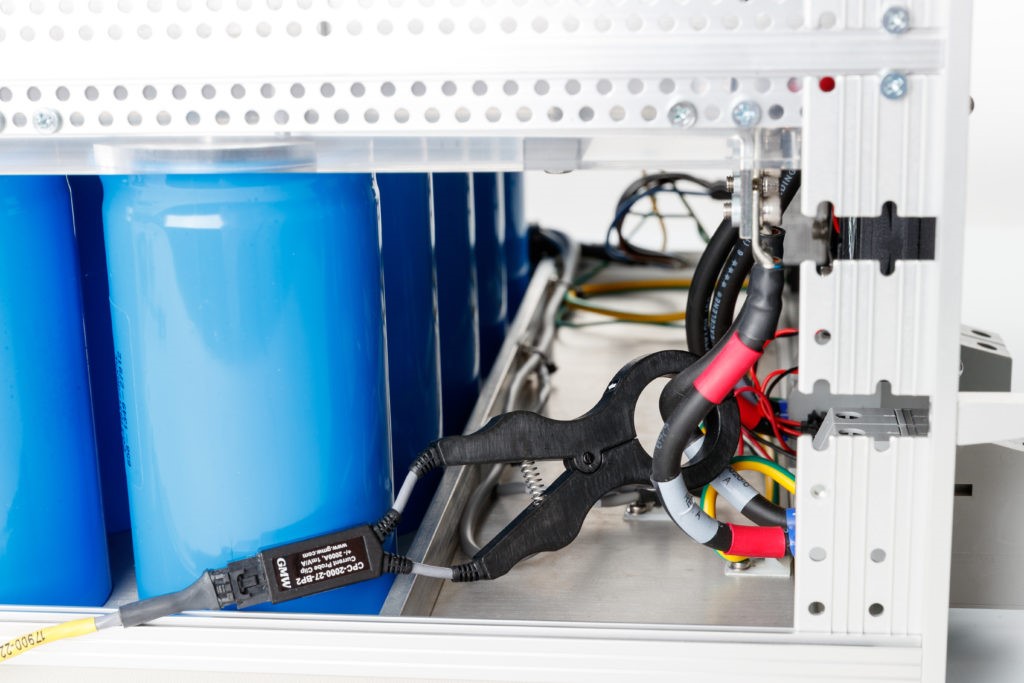

Що роблять струмові
кліщі?
Токові
кліщі вимірюють електричний струм, що протікає через провід, кабель, шину чи
інший провідник. Аналоговий вихід кліщів може вважатися вольтметром,
осцилографом, аналізатором потужності або DAQ. Це дозволяє вимірювати струм у
провіднику без необхідності змінювати або від'єднувати кабель.

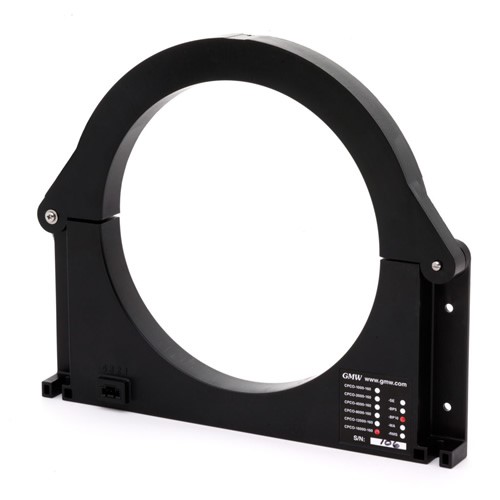

Токові кліщі для вимірювань змінного та постійного
струмів
Наскільки
точні струмові кліщі?
Токові кліщі сильно
розрізняються за точністю.
Високоякісні струмові кліщі можуть забезпечувати точність вище одного відсотка, тоді як менш дорогі струмові кліщі мають точність від п'яти до десяти відсотків.
Навіщо використовуються струмові кліщі?
Токові кліщі відмінно підходять для вимірювання струмів у важкодоступних місцях. Їх часто використовують для моніторингу та контролю якості, щоб переконатися, що струм тече та має правильну величину. Ви можете використовувати їх для тестування двигуна, щоб дізнатися, який первинний струм, а також інформацію про фазу та форму сигналу для перевірки енерго ефективності. Токові кліщі використовуються у всіх видах додатків, де ви думаєте чи знаєте, що струм тече, але не можете легко відключити чи дістатися провідника.
Як користуватися струмовими кліщами?
Токові кліщі мають шарнір, який дозволяє відкривати кліщі, а потім закривати їх навколо того, на чому ви хочете виміряти струм. Більшу частину часу ви вимірюватимете струм, що протікає через провід, шину або будь-який висновок.
Як зчитувати показання
струмових кліщів?
Найчастіше для зчитування показань струмових кліщів використовують осцилограф. Однак якщо вам потрібне лише показ постійного струму або середньоквадратичне значення, можна використовувати цифровий вольтметр. Інші прилади, які можуть зчитувати вихідний сигнал, включають АЦП (анало-цифровий перетворювач), реєстратор даних або аналізатор потужності.

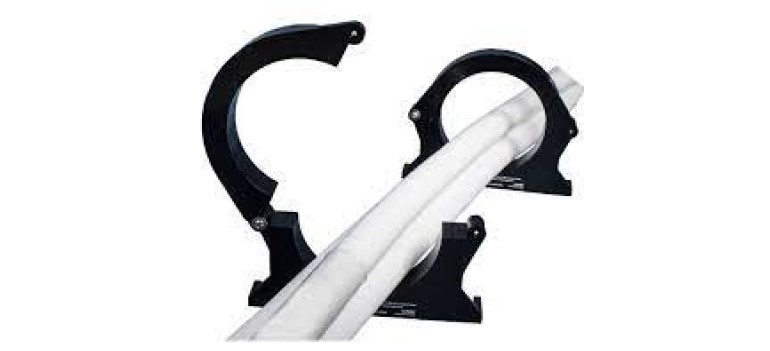

Вимірювання змінного/постійного струму за допомогою
затискача
Які існують типи струмових кліщів?
Існує кілька основних типів струмових кліщів.
Токові
кліщі трансформатора струму струмові зонди
Ці пасивні трансформатори зазвичай використовуються електриками, щоб обійти старий метод розрізання дроту та вставки вимірювальних дротів у ланцюг для вимірювання струму в лінії. Кліщі струмовимірювальних кліщів не повинні торкатися провідника, щоб отримати показання. Трансформатори можуть вимірювати тільки змінний струм і, як правило, є найменш точними.
Далі буде……
