Як використовувати струмові кліщі для вимірювання пускового струму?

Магазин Gtest® - авторизований постачальник токових кліщів в Україні:
https://gtest.com.ua/uk/vimiryuvalni-priladi/strumovimiryuvalni-klishchi

ПУСКОВИЙ СТРУМ В АВТОМОБІЛЯХ

Ефект пускового струму – поширене явище в електродвигунах. Іноді, у разі неправильно спроектованої електропроводки, увімкнення двигуна може призвести до спрацювання запобіжника. Це викликано пусковим струмом - при запуску двигуна він споживає струм, що значно перевищує звичайний робочий струм або струм двигуна, що знаходиться в стабільному режимі роботи. Ефект досить короткочасний. Наприклад, для трифазного двигуна він триває від 75 до 150 мс, але струм збільшується на 500-1200%, що може спричинити серйозні проблеми та несправності. Крім того, вимір пускового струму необхідний при технічному обслуговуванні електродвигунів.

ПУСКОВИЙ СТРУМ В ІМПУЛЬСНИХ ДЖЕРЕЛАХ ЖИВЛЕННЯ

Ефект пускового струму виникає також у джерелах живлення на основі імпульсних перетворювачів. У таких пристроях на вході розташовані елементи першорядної ваги, а саме випрямлячі та фільтри на основі конденсаторів. При включенні джерела живлення розряджені конденсатори на вході мають малий опір, що викликає короткочасне перевантаження - стрибок струму, що протікає. Час зарядки конденсаторів короткий, але струм, що протікає цей час, може досягати пікових значень кілька десятків ампер.

До лінії живлення часто додають додатковий терморезистор NTC. Завдяки своєму початковому опору може зменшити пусковий струм. Під час роботи джерела живлення терморезистор нагрівається і його опір зменшується, обмежуючи втрати потужності.

На жаль, багато виробників вважають терморезистори NTC непотрібними і не включають їх у свої пристрої, щоб знизити вартість. При виборі блока живлення доцільно з'ясувати, чи в обраній вами моделі є вбудований терморезистор.

КЛІЩОВИЙ ВИМІРЮВАЧ – ЯК ВІН ПРАЦЮЄ І ЯК ЇМ КОРИСТУВАТИСЯ?

Кліщовий вимірювач - це пристрій з металевим кільцем, яке затискається навколо двох котушок. Перший (первинний ланцюг) — це провід, яким тече струм. Другий (вторинний ланцюг) знаходиться всередині вимірювача. Вторинний ланцюг складається з набагато більшого числа витків котушки, тому струм, що протікає, зменшується, і його можна легко і безпечно виміряти. Сучасні кліщові вимірювачі також можуть використовуватись для вимірювання постійного струму. Це можливо завдяки ефекту Холла, що дозволяє вимірювати напруженість магнітного поля.

Багато кліщових амперметрів можна використовувати не тільки для вимірювання струму, але і як традиційні мультиметри. Завдяки додатковим роз'ємам для вимірювальних проводів можна, наприклад, перевірити цілісність ланцюга або провести перевірку діодів.

Вимір струму за допомогою кліщового амперметра дуже простий. Щуп амперметра необхідно закріпити навколо дроту ланцюга, що перевіряється, а ручку регулювання слід встановити відповідно до типу струму: змінний або постійний. У разі спотвореної форми сигналу струму доцільно з'ясувати, чи амперметр має функцію вимірювання справжнього ефективного значення (True RMS). Ця функція забезпечує більш надійні результати при спотворених сигналах.

ПЕРЕВАГИ ВИМІРЮВАНЬ, ПРОВОДНИХ З ДОПОМОГЮ КЛІЩОВИХ АМПЕРМЕТРІВ.

Головна перевага використання кліщового амперметра – неінвазивність процедури. Вимір можна проводити навіть на працюючому обладнанні, і не потрібно втручання в ланцюг живлення. Це дуже зручна функція, особливо у випадку виробничих ліній, які не слід переривати без вагомих причин.

Крім того, важливим аспектом є безпека. Завдяки неінвазивному характеру вимірювання оператор не піддається прямому впливу електричного струму.

ПОПУЛЯРНІ ТОКОВІ КЛІЩІ В НАШОМУ МАГАЗИНІ

Розглянемо два популярні струмові кліща, які підходять для вимірювання струму та інших електричних параметрів.

Токові кліщі UT216C

UT216C - один із приладів компанії UNI-T. Це класичний кліщовий вимірювач, що дозволяє вимірювати змінну/постійну напругу, змінний/постійний струм, опір, ємність, частоту, температуру та пусковий струм.

Крім того, UT216C має низку додаткових функцій, які роблять його ще зручнішим у використанні. До них відносяться:

• Автоматична зміна діапазону вимірювання (автовибір діапазону).
• Функції перевірки діодів та перевірки цілісності ланцюга.
• Режим відносного виміру (відносний режим),
• РК-дисплей з підсвічуванням,
• Функція вимірювання дійсного ефективного значення (справжнього середньоквадратичного відхилення),
• Функція утримання даних – збереження останнього результату виміру.
• Автоматичне вимкнення через 15 хвилин.
• Індикатор низького заряду батареї (≤3,6 В).
• Безконтактне вимірювання напруги (БНН) – функція безконтактного виявлення напруги.
• Вбудований ліхтарик.

Пристрій живиться від трьох батарейок LR03 (AAA) 1,5 В. Всі вимірювання відповідають стандартам EN61010 1000 CAT II і EN61010 600 CAT III.

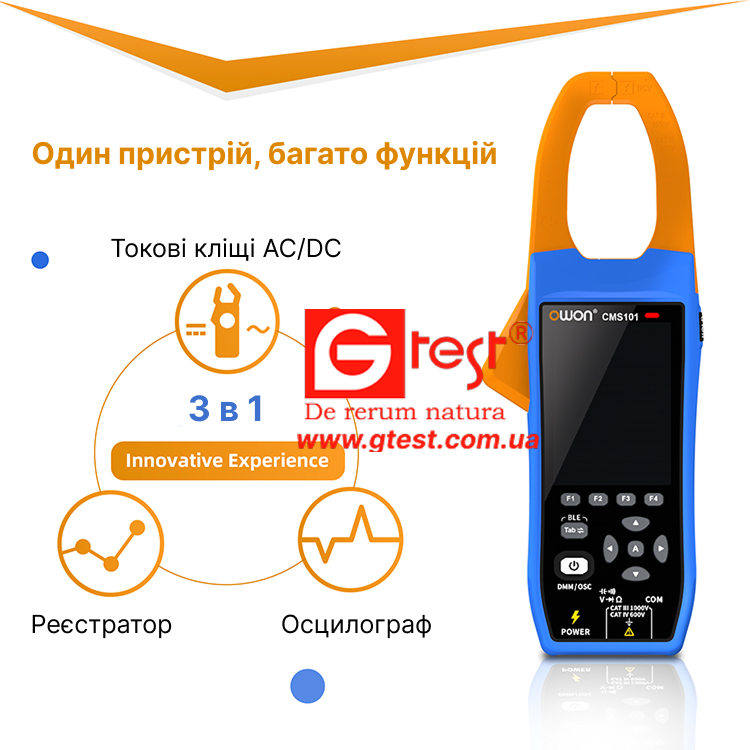

Токові кліщі CMS101

CMS101 – це компактні струмові кліщі, призначені для вимірювання змінного та постійного струму. Прилад дозволяє виконувати вимірювання без розриву електричного кола, що робить його зручним для діагностики та технічного обслуговування електроустаткування.

Крім вимірювання струму, CMS101 може використовуватися для вимірювання інших електричних параметрів та виконання основних перевірок. Компактні розміри та зручна конструкція роблять прилад практичним рішенням як для професійного використання, так і для повсякденних вимірів.

До основних функцій CMS101 відносяться:

• Вимірювання змінного та постійного струму.
• Вимірювання напруги.
• Вимір опору.
• Перевірка цілісності електричного кола.
• Перевірка діодів.
• Функція утримання показань.
• Автоматичний вибір діапазону виміру.
• Компактний корпус для зручної роботи в обмеженому просторі.
