Що таке струмові кліщі і як вибрати найбільш підходящі?

Магазин Gtest(R) пропонує широку номенклатуру струмовимірювальних кліщів за посиланням у самому кінці цього Розділу, а також рекомендовані прилади та статті для подальшої самоосвіти

Вимірювальні кліщі (струмові кліщі, ватметричні кліщі і т. д.) - це мультиметр, до складу якого входить датчик струму у формі кліщів, всередину якого електрик поміщає провід, яким проводяться вимірювання.

У цій статті:

1. Які переваги використання кліщів-ватметрів?
2. Чи дійсно електрику потрібні вимірювальні кліщі?
3. Як вибрати вимірювальний затискач
4. Токові затискачі для установників фотоелектричних систем (PV)
5. Кліщі ватметра
6. Токові затискачі
7. Затискачі для вимірювання струму витоку

Кліщі ватметра, як і будь-які вимірювальні кліщі, мають ряд переваг у порівнянні з класичними мультиметрами, такими як:

• Вони не виходять з ладу при вимірі високих значень струму. На відміну від мультиметра, який витримує струми в кілька ампер протягом обмеженого часу, перш ніж його схема вийде з ладу, вимірювальні кліщі можуть безперервно вимірювати значення до декількох кА і навіть можуть використовуватися для безперервного моніторингу і реєстрації даних.
• Підвищена безпека. Вимірювання струму проводиться індукційним способом (безконтактне вимірювання), тому немає необхідності працювати з відкритими частинами провідника або електричного кола.
• Ефективність. Для проведення вимірювань не потрібно відключати електропостачання, тому не тільки електрик заощадить час, а й абоненти не страждатимуть від незручностей, пов'язаних із вимкненням електроенергії.

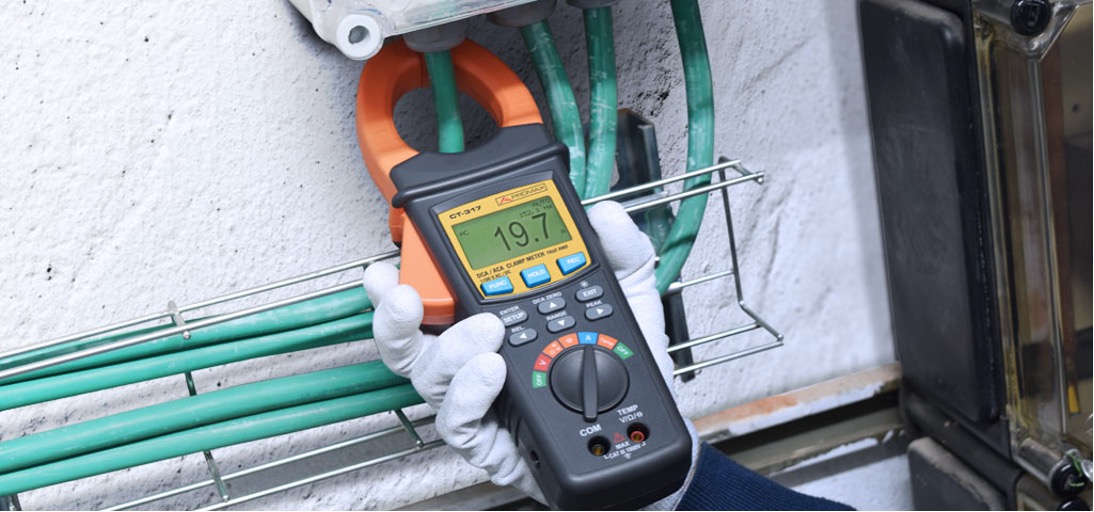

Використання кліщів-ватметрів CT-317

Чи дійсно електрику потрібні вимірювальні кліщі?

Донедавна електрик міг обійтися без використання струмових кліщів або ватметрів. Проте в даний час встановлюється все більше сонячних панелей, а також зарядних пристроїв для електромобілів, тому еволюціонував попит на вимірювання енергії та струму. І це сталося настільки, що це виходить за рамки вимірювальних можливостей цифрових мультиметрів.

Тому вимірювальні кліщі стають необхідністю для електриків, стаючи одним із основних інструментів у їх наборах інструментів, незалежно від сфери їхньої діяльності.

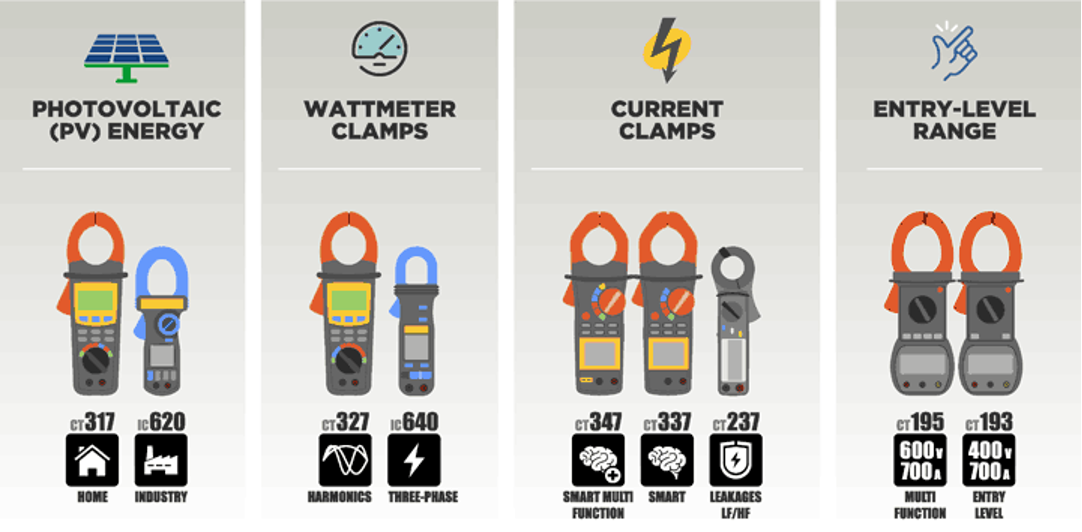

Як вибрати вимірювальний затискач

Необхідно враховувати дві основні змінні, які тісно пов'язані між собою: максимальний струм, що підтримується затискачем, та очікуване застосування чи сценарій.

• Вибір кліщів за максимально допустимим струмом: Як правило, чим більший внутрішній діаметр кліщів, тим більший струм можна виміряти кліщами, і, отже, прилад можна використовувати в побутових, промислових, фотоелектричних і т.д.
• Вибір затискача у сфері застосування. Потреби електрика різняться залежно від цього, чи включає область застосування побутові чи промислові установки, однофазні чи трифазні тощо.
• Для вимірювання побутових установок у будинках або приміщеннях: базові струмові кліщі ідеально відповідають вимогам.
• Для вимірювання на промислових установках: необхідно використовувати струмовимірювальні кліщі, здатні працювати з напругою до 1000 В і струмами, близькими до 1 кА.
• Для роботи з фотоелектричною енергією: струмові кліщі з високою здатністю вимірювання постійного струму.
• Вимірювання якості електропостачання: На ринку представлені кліщі-ваттметри для збалансованого або незбалансованого трифазного електропостачання, залежно від необхідності.

Токові затискачі для установників фотоелектричних систем (PV)

Як правило, вимірювальні кліщі призначені для роботи в умовах змінного струму (AC). Фотоелектричні струмові кліщі можуть вимірювати вищі напруги та струми в постійному струмі (DC), ніж звичайні вимірювальні кліщі.

Токові кліщі для автономних побутових фотоелектричних установок. Можуть досягати значень до 1000 В постійного струму (DC).

Затискачі для промислових фотоелектричних установок з розширеними можливостями вимірювання до 1500 В та підвищеними вимогами до безпеки.

Кліщі ватметра

Для вимірювання фактичного споживання електроенергії та якості електропостачання побутових чи промислових установок необхідно використовувати кліщі-ватметри.

Кліщі ватметра для збалансованих трифазних систем (з поділом фаз 120º), а також для однофазних. Ця модель включає вимір гармонік, що є основним для оцінки якості електропостачання в тих сценаріях, де очікується велике обурення форми хвилі через велику кількість машин, частотно-регульованих приводів, баластів, джерел живлення і т.д.

Кліщі ватметра для неврівноважених трифазних систем.

Примітка:

Магазин Gtest® пропонує струмові кліщі-ватметр. Опис на сторінці: https://gtest.com.ua/uk/vimiryuvalni-priladi/strumovimiryuvalni-klishchi/UNI-T-UT233-.html

Токові кліщі

Вони є найпоширенішим інструментом, який використовується електриками як у домашніх, так і в промислових умовах. Що робить ці вимірювальні кліщі цікавими, так це їх здатність замінити мультиметр, оскільки на додаток до вимірювання напруги і струму вони мають всі вимірювальні можливості тестера.
