СТРУМОВІ КЛІЩІ ТА ЇХ ЗАСТОСУВАННЯ (ЧАСТИНА 2)

Магазин Gtest(R) пропонує широку номенклатуру струмовимірювальних кліщів за посиланням у самому кінці цього Розділу, а також рекомендовані прилади та статті для подальшої самоосвіти

Пробники постійного струму

Чи можна виміряти постійний струм за допомогою струмовимірювальних кліщів?

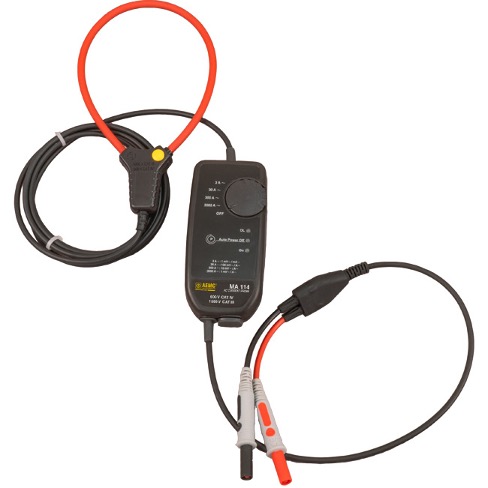

Це залежатиме від технології, що використовується. Якщо ви використовуєте котушку Рогівського або пасивний трансформаторний струмовий зонд із затискачами, ви не зможете виміряти постійний струм. Однак, якщо ви використовуєте технологію ефекту Холла або інший магнітний датчик з відгуком на постійний струм, ці затискачі вимірюватимуть постійний струм. Якщо вам потрібно виміряти постійний струм, завжди спочатку двічі перевіряйте специфікацію струмового затиску.

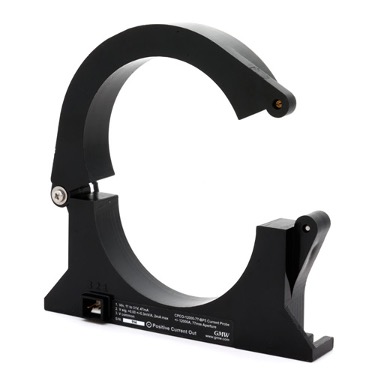

Який принцип роботи струмовимірювального зонда без сердечника?

Кліщі струму без сердечника використовують безліч магнітних датчиків (часто, але не завжди датчики Холла), розподілених по колу кліщів струму без сердечника. Кожен датчик магнітного поля вимірює поле, створюване провідником зі струмом. Загальне магнітне поле розраховується за окремими датчиками і, потім, перетворюється на вихідний сигнал напруги. Датчик струму без сердечника не є ні розімкненим, ні замкнутим контуром – це щось інше.

Недоліком відсутності магнітного осердя є чутливість при вимірі дуже малих струмів. Переваги відсутності магнітного сердечника - менша вага, доступніша вартість і неможливість його насичення. У вас не виникне проблем із проходженням надто великого струму через пробник та його пошкодженням, як це відбувається з струмовимірювальним зондом із затискачем на магнітному сердечнику.

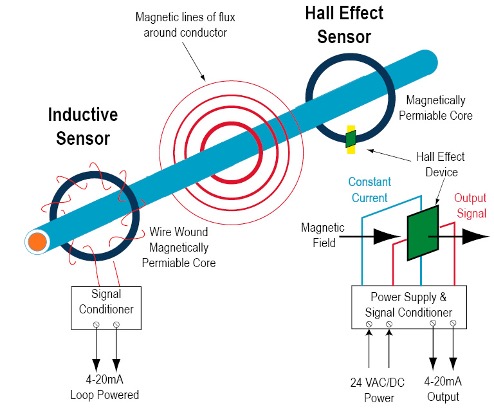

Що таке ефект Холла і чому він використовується в струмових датчиках?

Ефект Холла був відкритий Едвіном Холлом у 1879 році. Він досліджував деталі взаємодії магнітів та електричного струму. Хол хотів дізнатися, чи взаємодіють магнітні поля з провідниками чи з самим електричним струмом.

Сьогодні прилади на ефект Холла використовуються мільйонами людей у ​​промислових процесах. Більшість застосувань приладів ефект Холла зосереджено на вимірі магнітного поля. По суті це безконтактний вимір магнітного поля. Однією з великих переваг виміру струму за допомогою технології ефекту Холла є те, що він може бути частиною інтегральної схеми. В результаті весь прилад дуже малий і дуже недорогий у виробництві.

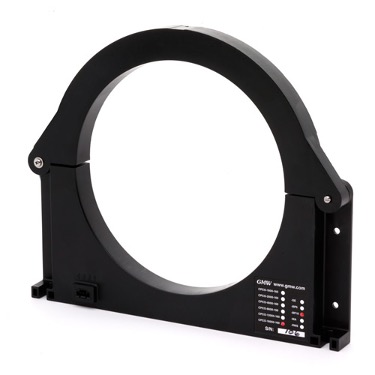

Який тип струмових кліщів використовує магнітне поле навколо провідника зі струмом для вимірювання струму?

Прилад для вимірювання постійного струму без сердечника, як описано вище. Головне, що слід пам'ятати про ці типи струмових кліщів, - це переваги конструкції та проектування для їх передбачуваного застосування. Вони оптимізовані для вищих струмів. З пристроєм без сердечника ви можете виміряти 16 000 ампер з тією ж площею, яку ви використовували для вимірювання 200 ампер. Вимірювання сили струму за допомогою магнітного сердечника вимагатиме дуже важкого пристрою, який може важити 20 фунтів замість кількох унцій.

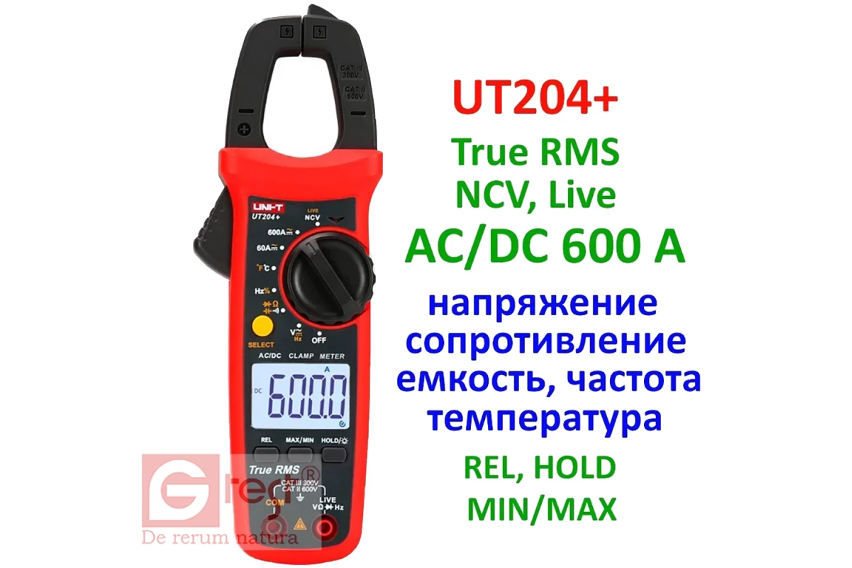

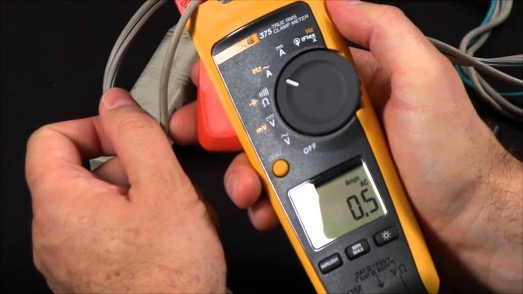

Що таке кліщі True RMS на датчику струму?

Справжнє середньоквадратичне значення має на увазі, що вимірюється змінний струм. Те, що ви шукаєте, це значення середньоквадратичного струму. Візьмемо, наприклад, частоту живлення 60 Гц, що характерно для будинків. Ви знаєте, що частота фіксована. Те, що ви хочете дізнатися, це просто її значення. Зрештою ви отримаєте вихід постійного струму для входу змінного струму. Середньоквадратичне значення - це скоріше усереднений вимір. Це корисно, якщо ваша мета просто дізнатися, який струм знаходиться в лінії, і вас не хвилює фактичний зміст частоти.

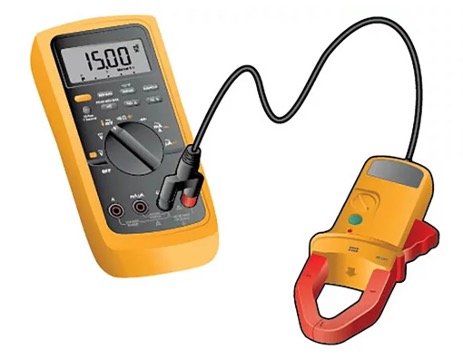

Який прилад використовується для вимірювання змінного і постійного струму?

Безсерцеві струмові зонди DC-AC працюють як для постійного, так і змінного струму. Вимірювана частота зазвичай становить десятки кілогерців. Питання, що саме ви шукаєте? Як ми тільки-но обговорили, середньоквадратичне значення струму дає вам більше усередненого значення, або ви шукаєте струм у будь-якій миттєвій точці?

Постійного струму

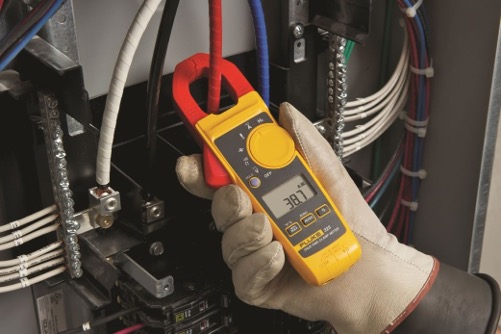

Скільки проводів можна затиснути струмовимірювальним кліщем одночасно?

Коротка відповідь: Стільки, скільки поміститься!

Справжнє питання полягає в тому, чому ви хочете затиснути зонд навколо кількох дротів. Пам'ятайте, що затискач вимірюватиме все через вухо затискних зондів. Так що якщо ви помістите два дроти через затискач, він вимірятиме суму обох. Він не розрізнятиме кілька дротів. Якщо ви помістите два дроти, якими струм тече в протилежних напрямках, він прийматиме різницю. Наприклад, якщо у вас є два дроти, які повинні зчитувати один і той же струм, але один з них виходить з ладу, ви можете побачити різницю між ними.

З цим трохи пов'язано те, що якщо один провід обернути навколо затиску і пропустити через затиск два витки, то він буде вимірювати обидва витки, що подвоїть чутливість.

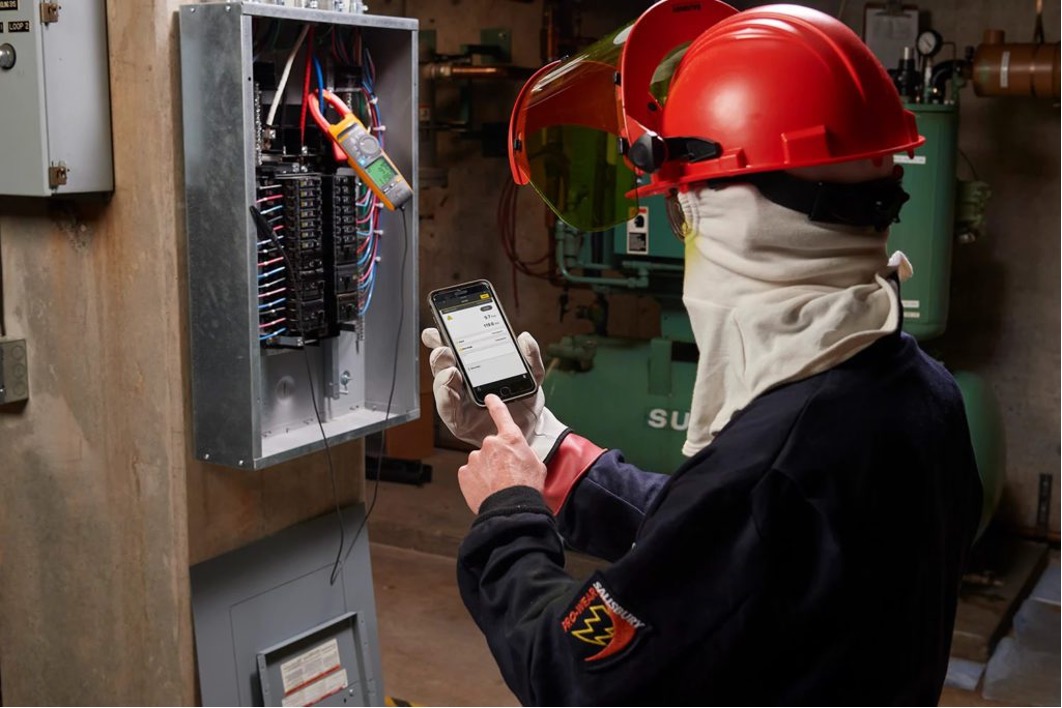

Допустимо, у вас є пучок кабелів, і ви хочете виміряти лише один. Ви можете надіти затискачі на цей кабель, залишивши решту кабелів зовні, і отримати вимір цього одного кабелю. Все, що зовні буде відкинуто. Таким чином, ви можете розрізняти кілька проводів у пучку, маючи можливість помістити досить маленький затискач у цей простір між окремими проводами або навколо шини у вузькому місці.

Що слід враховувати при покупці струмових кліщів?

Перше, що потрібно визначити, це тип вимірюваного струму. Ви вимірюєте постійний струм, змінний струм чи обидва? Наскільки великий первинний провідник, який потрібно обійти? Це джгут кабелів чи дуже тонкий провід? Якщо ви вимірюєте змінний струм, вам потрібно визначити частоту (або довжину імпульсу, якщо це не сигнал, що повторюється), яку вам потрібно досягти. В будинку частота змінного струму буде 50 або 60 Гц. Якщо ви тестуєте двигуни, вам знадобиться багато гармонік та кілогерц частоти. Вам також потрібно буде взяти до уваги точність та дозвіл. Нарешті, слід враховувати вагу, розмір та умови експлуатації — подумайте про температуру, вібрацію, воду та пил.

Діапазони вимірювань та конструкції струмових кліщів

Багато струмових кліщів мають апертуру в один дюйм. Ці звичайні кліщі можуть вимірювати від 10 до кількох сотень амперів. Існують також більші, менш поширені струмові кліщі, які мають апертуру до шести дюймів, зберігаючи при цьому малу вагу. Ці струмові кліщі здатні вимірювати від 250 до 20 ампер.
