Токові кліщі AC/DC

В електричних випробуваннях ми використовуємо струмові кліщі для безпечного тестування струму під напругою через струмопровідні ланцюги і провідники, зазвичай у вигляді проводів і кабелів. Струмовимірювальні кліщі працюють, використовуючи вбудовані шарнірні затискачі для виявлення магнітного поля, створюваного поточним струмом, вимір якого потім миттєво відображається на РК-дисплеї. Деякі спеціалізовані струмовимірювальні кліщі вимірюють лише змінний струм, тоді як інші фактично є мультиметрами, які можуть вимірювати як змінний, так і постійний струм, а також виконувати тести опору, цілісності та частоти. Струмовимірювальні кліщі, які вимірюють як змінний, так і постійний струм, також відомі як струмовимірювальні кліщі з ефектом Холла і названі на честь методу виявлення змінного та постійного струму. Затискачі деяких струмовимірювальних кліщів обгорнуті мідним дротом, наприклад, струмовимірювальні кліщі з трансформатором струму, але струмовимірювальні кліщі змінного/постійного струму відрізняються. Магнітне поле, створюване провідником, фокусується через невеликі зазори в осерді після того, як затискачі затискаються навколо дроту або кабелю, тобто є невеликі зазори, коли затискачі повністю закриті, і затискачі не закриваються заподлицо.

Як працюють кліщі змінного/постійного струму?

Розуміння того, як працюють кліщі змінного/постійного струму, пов'язане з розумінням принципу ефекту Холла. Зазор у закритих затискачах створює повітряну кишеню, яка потім має подолати магнітне поле. Цей зазор створює обмеження магнітного потоку і означає, що сердечник не може насититися. У кліщах змінного струму затискачі знаходяться на одному рівні, коли вони закриті, а коли вони відкриті, кінчики затискачів є голим металом, але в кліщах змінного/постійного струму з «ефектом Холла» затискачі навколо зазору покриті пластиковою формовкою, в якій знаходиться напівпровідник, відомий як датчик «ефекту Хол. Датчик Холла змінює вихідну напругу у відповідь на присутні магнітні поля - в даному випадку вимірюваний провідник або провід - для того, щоб він міг безпосередньо вимірювати магнітний потік. Коли це відбувається, вихідна напруга посилюється і масштабується для подання струму, що протікає через провідник усередині затискачів. І оскільки невеликий зазор, це гарантує, що магнітне поле залишається сконцентрованим по всьому цьому зазору. Використання цього методу тестування змінного/постійного струму є найбезпечнішим з наявних, оскільки він швидкий, простий і безконтактний, що означає, що електричний тестер може працювати ефективно, створюючи при цьому мінімальне порушення робочого процесу.

Як виглядають кліщі змінного/постійного струму?

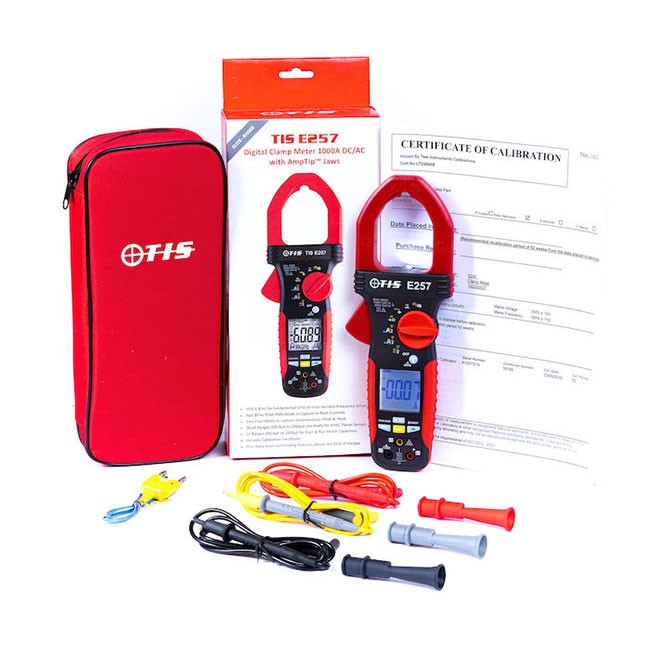

Ключовою особливістю струмових кліщів змінного/постійного струму є те, що це портативний прилад, тому він легкий, портативний та простий у використанні. Він має пару шарнірних затискачів, тригер для керування затискачами, вимикач живлення, кнопки керування та великий РК-екран для перегляду результатів. Спеціальний струмовий кліщ змінного/постійного струму, такий як TIS 257, характеризується великим поворотним диском передньої панелі, який використовується для вибору різних режимів вимірювання. Існують і інші струмові кліщі, що постачаються

Test Instrument Solutions, призначені для тестування сонячних фотоелектричних систем і, зокрема, для вимірювання витоку на землю, в той час як інші моделі встановлюються з TRMS для максимальної точності. Цей прилад широко використовується інженерами з електромонтажу, а також використовується для обслуговування та будівництва будівель. Він зазвичай використовується для встановлення, тестування та обслуговування телефонних ліній.
