ГОТОВІ ВЧИТИСЯ АБО, ХОЧА Б, ДІЗНАТИСЯ ДЕЩИЦЮ НОВОГО ЩОДО СТРУМОВИМІРЮВАЛЬНИХ КЛІЩІВ? (ЧАСТИНА 1)

Магазин Gtest(R) пропонує широку номенклатуру Струмовимірювальних Кліщів за посиланням у самому кінці цього Розділу, а також рекомендовані прилади та статті для подальшої самоосвіти

Поради щодо використання струмовимірювальних кліщів, запобіжні заходи та багато іншого

Огляд

Для вимірювання таких параметрів, як струм і напруга, вам знадобиться спеціальний прилад, найпоширеніші з яких аналогові мультиметри та цифрові мультиметри, які часто використовуються для вимірювання струму, але вони вимагають, щоб ланцюг був розірваний, відповідно, щоб вимірювальні дроти приладу (пробники / зонди/щупи – кому як подобається) можна було вставити в ланцюг послідовно. У багатьох випадках це неможливо чи непрактично. Розрив ланцюга також несе ризики, наприклад удару струмом. І не лише. Втрату потужності ніхто не скасовував.

У таких ситуаціях зручним вибором є струмовимірювальні кліщі. На цій сторінці докладно пояснюється, як використовувати струмовимірювальні кліщі, а також запобіжні заходи.

Що таке струмовимірювальні кліщі?

Токові кліщі — це прилад у формі «прищіпки», який можна затиснути навколо дроту під напругою, щоб виміряти струм, що протікає. Принцип вимірювання струмових кліщів полягає у виявленні магнітного поля, що генерується струмом, що протікає по дроту, що спричиняє вимірювання параметрів струму.

На відміну від таких приладів, як мультиметри, ця конструкція має перевагу в тому, що дозволяє вимірювати струм без необхідності розриву ланцюга, що вимірюється (!). Що й являє собою наріжний камінь переваг цього електровимірювальних приладів.

Загалом, не витрачаючи зайвих слів та надлишку літер, можна резюмувати, що існує два типи струмовимірювальних кліщів:

1. Моделі, призначені для вимірювання струму навантаження
2. Моделі, призначені для вимірювання струму витоку

Ці інструменти можна додатково класифікувати і на основі інших відмінностей, наприклад, вимірюють вони постійний струм (DC) або змінний струм (AC), і чи використовують вони розрахунки середнього значення або метод RMS / TRMS (середньоквадратичні / середньоквадратичні значення, суть яких більше -Менш докладно описувалося в статті раніше).

Моделі вимірювання струму навантаження використовуються для вимірювання звичайних ланцюгів змінного струму. Деякі останні моделі струмовимірювальних кліщів можуть вимірювати струм навантаження, так і струм витоку.

Ось такий красень бренду HIOKI, але UNI-Trend та OWON нічим не гірший. Хоча про смаки не сперечаються

Основний метод використання струмовимірювальних кліщів

У цьому есе зроблена посильна спроба представити простий і зрозумілий вступний курс використання струмових кліщів для вимірювання струму навантаження і струму витоку.

Інформація, яка застосовується до обох типів струмових кліщів

Загалом, струмові кліщі для вимірювання струму навантаження та струму витоку (DUOYI DY260) використовуються одним і тим же базовим чином. По-перше, якщо ваші струмові кліщі дозволяють вибирати постійний або змінний струм, виберіть тип струму, що підходить для ланцюга, який ви хочете виміряти (хоча мають місце моделі, що вимірюють і те й те, як те: UT204+, UT208B, CM2100b та інші версії приладів, які поки що не присутні на складі Магазину Gtest®, тому про них не згадуємо). Потім встановіть діапазон вимірювання на основі величини струму, який ви вимірюватимете. При вимірі постійного струму не забудьте виконати регулювання нуля.

Коли будете готові, після цього відкрийте затискачі струмовимірювальних кліщів і затисніть їх навколо дроту, який ви хочете виміряти. Розташуйте провід у центрі затискача для максимальної точності вимірювання.

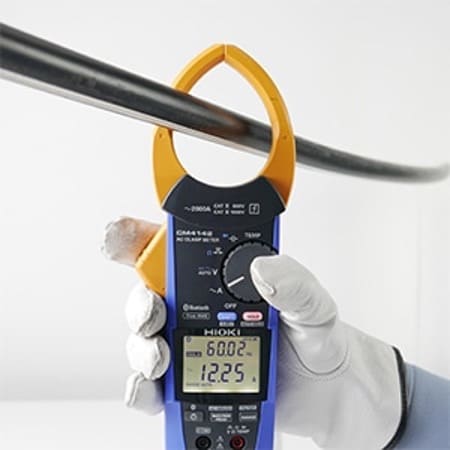

Розташування дроту - в центрі затискача (рекомендується)

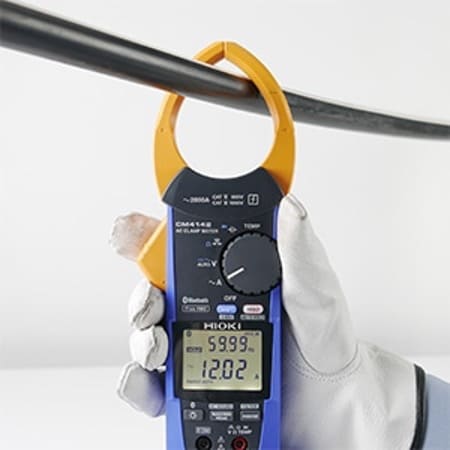

Розташування дроту поза центром затискання (не рекомендується)

Використання струмових кліщів для вимірювання навантаження

Вимірювальні кліщі, призначені для вимірювання струмів навантаження, можна затискати тільки навколо одного дроту (можна охопити і кілька дротів, але тоді фінальне показання складатиметься їх суми параметрів цих дротів - і, розберися, що є що). Тому, будьте уважні, щоб не затискати прилад навколо декількох проводів одночасно, так як це завадить правильному виміру, що цікавить вас.

Використання струмовимірювальних кліщів для вимірювання струму витоку

Струмовимірювальні кліщі, призначені для вимірювання струмів витоку, вимагають трохи більшої обережності. Проведення заземлення слід вимірювати окремо. При вимірюванні ланцюга змінного струму затискайте прилад навколо всіх дротів (два для однофазних; три для трифазних).

При вимірі струму витоку допускається одночасне затискання двох дротів.

Струм витоку - це струм, який тече на землю через опір ізоляції навантаження і може становити кілька десятків мкА, якщо підключено багато навантажень. Використовуючи струмовимірювальні кліщі, можна виявити невелику різницю, що протікає в обох напрямках, і ідентифікувати її як струм витоку.

DUOYI DY260 Автомобільний вимірювач витоку струму

ПРОДОВЖЕННЯ СЛІДУЄ…
