Настав час відповідати на запитання. Частина 3. Закінчення

Магазин Gtest(R) пропонує широку номенклатуру струмовимірювальних кліщів за посиланням у самому кінці цього Розділу, а також рекомендовані прилади та статті для подальшої самоосвіти

Який тип струмових кліщів використовує магнітне поле навколо провідника зі струмом для вимірювання струму?

Пристрій постійного струму без осердя, як описано вище. Головне, що слід пам'ятати про ці типи струмових кліщів, - це переваги конструкції та проектування для їх передбачуваного застосування. Вони оптимізовані для вищих струмів. З пристроєм без сердечника ви можете виміряти 16 000 ампер з тією ж площею, яку ви використовували для вимірювання 200 ампер. Вимірювання сили струму за допомогою магнітного сердечника вимагатиме дуже важкого пристрою, який може важити 20 фунтів замість кількох унцій.

Що таке кліщі True RMS на датчику струму?

Справжнє середньоквадратичне значення має на увазі, що вимірюється змінний струм. Те, що ви шукаєте, це значення середньоквадратичного струму. Візьмемо, наприклад, частоту живлення 60 Гц, що характерно для будинків. Ви знаєте, що частота фіксована. Те, що ви хочете дізнатися, це просто її значення. Зрештою ви отримаєте вихід постійного струму для входу змінного струму. Середньоквадратичне значення - це скоріше усереднений вимір. Це корисно, якщо ваша мета просто дізнатися, який струм знаходиться в лінії, і вас не хвилює фактичний зміст частоти.

Який прилад використовується для вимірювання змінного і постійного струму?

Безсерцеві струмові зонди DC-AC працюють як для постійного, так і змінного струму. Вимірювана частота зазвичай становить десятки кілогерців. Питання, що саме ви шукаєте? Як ми тільки-но обговорили, середньоквадратичне значення струму дає вам більше середнього значення, або ви шукаєте струм у будь-якій миттєвій точці AC/DC.Current

Скільки проводів можна затиснути струмовимірювальним кліщем одночасно?

Коротка відповідь: Стільки, скільки поміститься!

Справжнє питання полягає в тому, чому ви хочете затиснути зонд навколо кількох дротів. Пам'ятайте, що затискач вимірюватиме все через отвір. Тому, якщо ви помістите два дроти в затискач, він виміряє суму обох. Він не розрізнятиме кілька дротів. Якщо ви помістите два дроти, якими струм тече в протилежних напрямках, він враховуватиме різницю.

Наприклад, якщо у вас є два дроти, які повинні зчитувати той самий струм, але один з них несправний, ви можете побачити різницю між ними.

Щось схоже на це - коли один провід обертається навколо затиску, і ви пропускаєте два витки через затиск, він виміряє обидва витки, подвоюючи чутливість.

Допустимо, у вас є пучок кабелів, і ви хочете виміряти лише один. Ви можете надіти затискачі затискача на цей кабель, залишивши всі інші кабелі зовні затискачів, і отримати вимір цього одного кабелю. Все, що зовні відкидається. Таким чином, ви можете розрізняти кілька проводів у джгуті, встановивши досить маленький затиск у просторі між окремими проводами або навколо шини у вузькому місці.

Що слід враховувати при покупці струмових кліщів?

Перше, що потрібно визначити, це тип вимірюваного струму. Ви вимірюєте постійний струм, змінний струм чи обидва? Наскільки великий первинний провідник, який потрібно обійти? Це джгут кабелів чи дуже тонкий провід? Якщо ви вимірюєте змінний струм, вам потрібно визначити частоту (або довжину імпульсу, якщо це не сигнал, що повторюється), яку вам потрібно досягти. В будинку частота змінного струму буде 50 або 60 Гц. Якщо ви тестуєте двигуни, вам знадобиться багато гармонік та кілогерц частоти. Вам також потрібно буде взяти до уваги точність та дозвіл. Нарешті, слід враховувати вагу, розмір та умови експлуатації — подумайте про температуру, вібрацію, воду та пил.

Діапазони вимірювань та конструкції струмових кліщів

Багато струмових кліщів мають апертуру в один дюйм. Ці звичайні кліщі можуть вимірювати від 10 до кількох сотень амперів. Існують також більші, менш поширені струмові кліщі, які мають апертуру до шести дюймів, зберігаючи при цьому малу вагу. Ці струмові кліщі здатні вимірювати від 250 до 20 ампер.

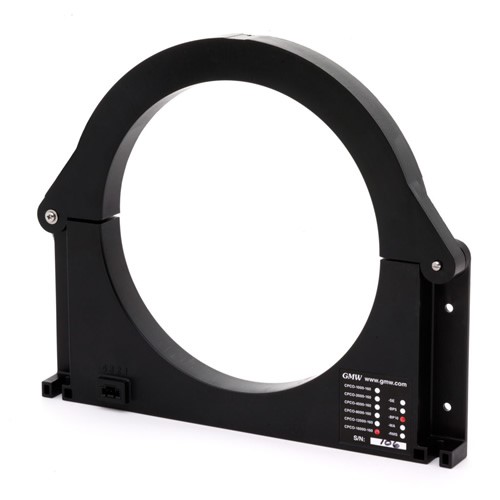

Токові затискачі GMW Associates

GMW Associates пропонує широкий вибір струмових кліщів та датчиків для промислового та лабораторного застосування. Кліщі надзвичайно легкі, стійкі до вібрації, пилу та бризків і коштують значно дешевше за альтернативні вимірювальні прилади, такі як зонди осцилографа.

Наприклад, струмові кліщі GMW Associates можна використовувати для тестування електромобілів у різних умовах. Компоненти, захищені від пилу, вібрації та бризок, а також діапазон температур дозволяють проводити послідовні та точні вимірювання, незалежно від того, чи ви проводите випробування в умовах холоду чи спекотної пустелі.

Токові кліщі GMW Associates з'явилися через запити клієнтів на щось на кшталт котушки Рогівського, яка вимірює постійний струм, а не лише змінний струм. Ми прислухалися, і наші струмові кліщі можуть вимірювати як постійний, так і змінний струм.
