Що таке струмовимірювальні кліщі на ефекті Холла (перемінного та постійного струму)?
Токові кліщі Холла можуть вимірювати як змінний, так і постійний струм до діапазону кілогерц (1000 Гц). Як і трансформатори струму, струмові кліщі Холла використовують жорсткі залізні затискачі для концентрації магнітного поля, яке оточує провідник, що вимірювається. На відміну від струмових кліщів трансформатора струму, затискачі не обгорнуті мідними проводами. Натомість магнітне поле, створюване провідником, фокусується через один або кілька зазорів у сердечнику після того, як затискачі затискаються навколо провідника.

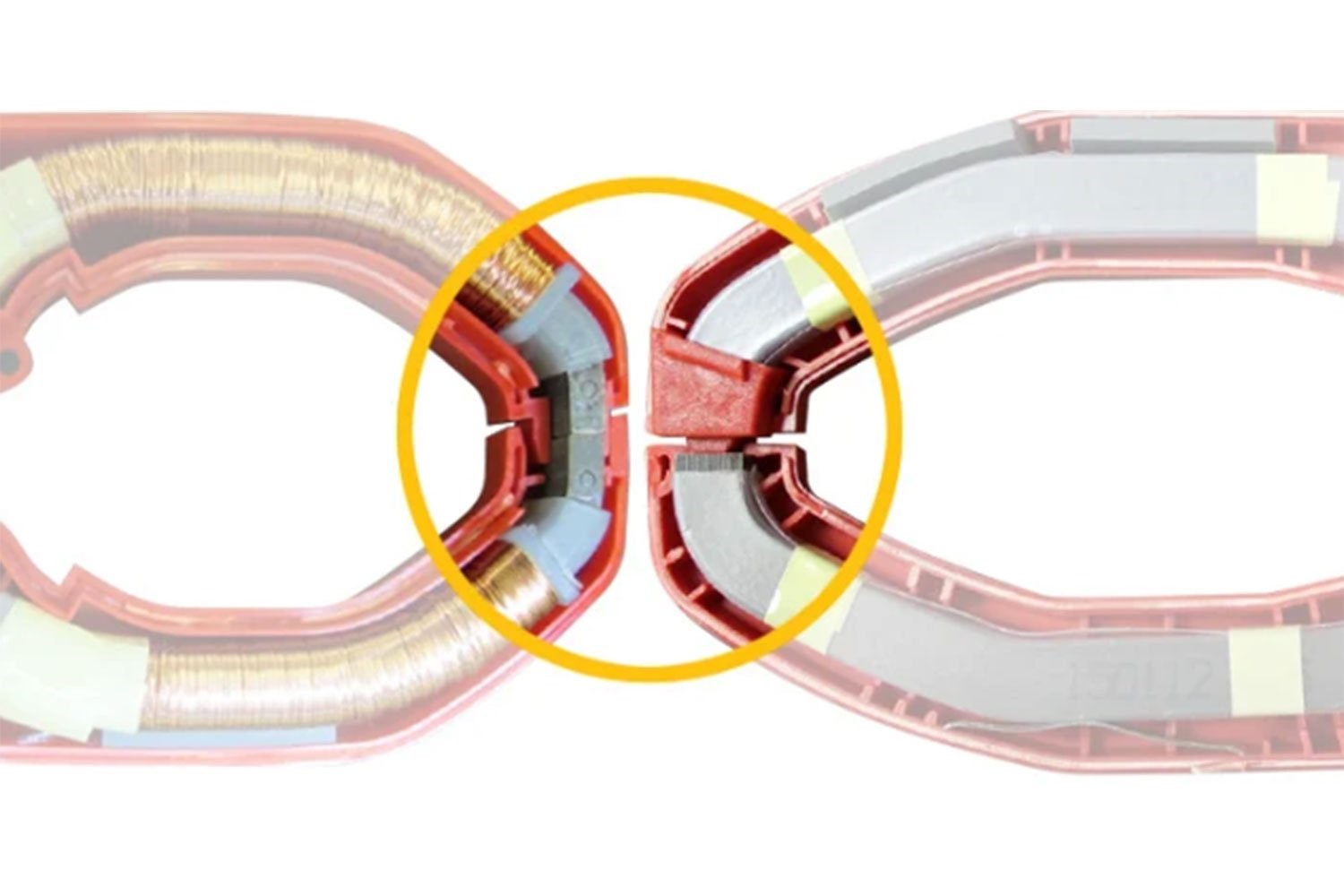

Зверніть увагу на точку, де зустрічаються кінчики затискачів струмових кліщів Холла.
Там, де стикаються кінчики губок вимірювальних кліщів на ефекті Холла, існує щілина, утворюючи повітряну кишеню, через яку магнітне поле (він же магнітний потік) має стрибати. Цей зазор обмежує магнітний потік, щоб ядро не могло насититися.
Навпаки, губки затискачів трансформатора струму лише змінного струму знаходяться на одному рівні, коли вони закриті. Коли відкриті, кінчики щелеп показують голі металеві поверхні серцевини.
У цій щілині, покритій тонким пластиковим литтям, знаходиться напівпровідник, відомий як датчик Холла — перетворювач, який змінює свою вихідну напругу, реагуючи на магнітні поля, у цьому випадку магнітне поле провідника або дроту, що вимірюється. Його призначення – безпосередньо вимірювати магнітний потік. Потім вихідна напруга від датчика посилюється та масштабується, щоб відобразити струм, що протікає через провідник, який лежить всередині губок затискача.
Як працюють струмовимірювальні кліщі на ефекті Холла
Коли струм протікає через вимірюваний провідник, залізний сердечник, утворений затискачами затискачів на ефекті Холла, дозволяє магнітному полю легко проходити крізь нього — насправді легше, ніж повітрю.
Коли магнітне поле (потік) досягає цього невеликого повітряного зазору на кінчиках щелепи, поле повинно перетнути цей зазор. Оскільки зазор невеликий, поле залишається зосередженим поперек зазору, а датчик Холла, який знаходиться в зазорі, виробляє напругу, пропорційну магнітному потоку в зазорі, який затискач перетворює на значення струму.
У пристроях на ефекті Холла магнітні поля постійного струму також концентруються через сердечник, як постійний магніт, що прилипає до заліза. Через постійне магнітне поле землі та ймовірність інших магнітних полів поблизу місця вимірювання ці затискачі вимагають «обнулити» показання перед проведенням вимірювання, щоб усунути зміщення.
Американський фізик Едвін Холл (1855-1938) вважається відкриттям ефекту Холла в 1879 році.
