Це допоможе вам виміряти. Частина 2

Магазин Gtest(R) пропонує широку номенклатуру струмовимірювальних кліщів за посиланням у самому кінці цього Розділу, а також рекомендовані прилади та статті для подальшої самоосвіти

Гнучкі струмові зонди

Ці затискачі вимірюють лише змінний струм. Гнучкі та легкі вимірювальні головки використовують принцип Рогівського і дозволяють легко встановлювати їх у важкодоступних місцях. Струмовий затискач Рогівського є котушкою без магнітного сердечника. Магнітне поле, створюване провідником, індукує напругу, пропорційне швидкості зміни струму. Потім напруга інтегрується в аналогову схему для отримання напруги, пропорційної величині струму, що підходить для мультиметрів, осцилографів та реєстраторів.

Токовий затискач з відкритим контуром

Більшість датчиків струму з відкритим контуром вимірюють як постійний, і змінний струм до 1000 герц. Подібно до трансформатора струму, струмові кліщі з відкритим контуром мають магнітний сердечник, але замість того, щоб бути безперервним, у сердечнику є невеликий зазор або «щілина». Магнітне поле, створюване провідником, концентрується впоперек зазору в осерді. Коли магнітне поле (потік) досягає цього невеликого повітряного зазору в осерді, невеликий датчик магнітного поля (часто датчик Холла), що знаходиться в зазорі, створює напругу, пропорційну магнітному потоку в зазорі, і перетворює його на показання струму. Оскільки в магнітному сердечнику датчика є зазор, його іноді називають датчиком струму із зазором у сердечнику.

Токовий затискач із замкнутим контуром

Хоча менш поширений з токовими кліщами, інший тип датчика струму називається Closed Loop (Замкнений Контур). Вони більш поширені з датчиками струму, які мають фіксовану апертуру та не відкриваються.

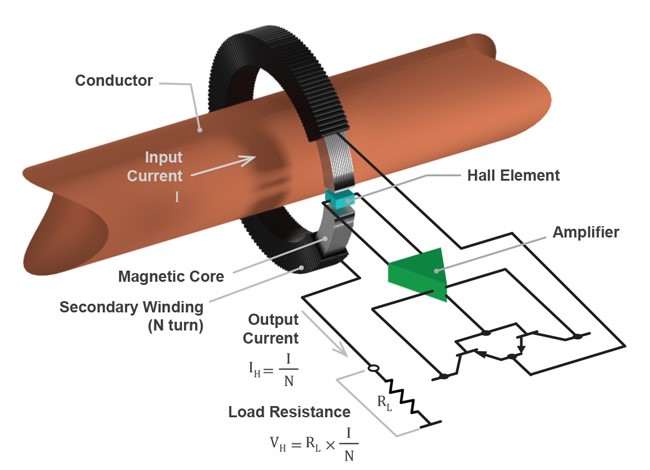

Датчик струму із замкнутим контуром має вторинну обмотку зворотного зв'язку, намотану навколо магнітного сердечника. Ця обмотка зворотного зв'язку використовує вимірювання магнітного потоку всередині осердя, іноді за допомогою датчика Холла, а часто і інших типів датчиків, щоб компенсувати магнітний потік від первинного провідника, тому магнітний потік в осерді дорівнює нулю. Датчики струму із замкнутим контуром часто мають більш високу стабільність, більш високу лінійність та вищу точність у порівнянні з датчиками струму із розімкненим контуром.

Токові кліщі без сердечника

Датчики струму без сердечника, подібні до гнучкої котушки Рогівського, згаданої вище, взагалі не використовують сердечник. Натомість масив датчиків у струмовому затиску вимірює магнітне поле, створюване струмом, що проходить через провідник у різних точках, обчислює загальне поле і видає сигнал, пропорційний струму. Оскільки вони не мають сердечника, токові затискачі без сердечника мають багато переваг гнучкої котушки Рогівського, включаючи набагато меншу вагу, менший поперечний переріз, миттєве відновлення після перевантаження, відсутність магнітної гістерези і стійкість до суворих умов.

ЩУПИ ЗМІННОГО СТРУМУ CLIP AROUND (КРУГОВИЙ ОХВАТ)

Чи можу я вимірювати Постійний Струм Щупами Змінного струму?

Це залежатиме від технології, що використовується. Якщо ви використовуєте котушку Рогівського або пасивний трансформаторний струмовий зонд із затискачами, ви не зможете виміряти постійний струм. Однак, якщо ви використовуєте технологію ефекту Холла або інший магнітний датчик з відгуком на постійний струм, ці затискачі вимірюватимуть постійний струм. Якщо вам потрібно виміряти постійний струм, завжди спочатку двічі перевіряйте специфікацію струмового затиску.

Який принцип роботи струмовимірювального зонда без сердечника?

Датчики струму без сердечника використовують безліч магнітних датчиків (часто, але не завжди, пристроїв на ефект Холла), розподілених по колу датчика струму без сердечника. Кожен датчик магнітного поля вимірює поле, створюване провідником зі струмом. Загальне магнітне поле розраховується за окремими датчиками і звідти перетворюється на вихідний сигнал напруги. Датчик струму без сердечника не є ні розімкненим, ні замкнутим контуром – це щось інше.

Недоліком відсутності магнітного осердя є чутливість при вимірі дуже малих струмів. Перевагами відсутності магнітного сердечника є менша вага, доступніша вартість і неможливість його насичення. У вас не виникне проблем з проходженням занадто великого струму через датчик і його пошкодженням, як це відбувається з струмовідводним датчиком з магнітним сердечником.

Що таке ефект Холла і чому він використовується в струмових датчиках?

Ефект Холла був відкритий Едвіном Холлом у 1879 році. Він досліджував деталі взаємодії магнітів та електричного струму. Хол хотів дізнатися, чи взаємодіють магнітні поля з провідниками чи з самим електричним струмом.

Сьогодні пристрої на ефект Холла використовуються багатьма мільйонами в промислових процесах. Більшість застосувань пристроїв на ефект Холла зосереджені на вимірюванні магнітного поля. По суті це безконтактний вимір магнітного поля.

Однією з великих переваг виміру струму за допомогою технології ефекту Холла є те, що він може бути частиною інтегральної схеми. В результаті він дуже малий і дуже недорогий у виробництві.

Далі буде……
