Яка важливість обнулення цифрових струмовимірювальних кліщів?

Магазин Gtest® - авторизований постачальник струмових кліщів в Україні:
https://gtest.com.ua/uk/vimiryuvalni-priladi/strumovimiryuvalni-klishchi

Цифрові струмові кліщі – це прилад для безконтактного вимірювання електричного струму. Вбудовані затискачі струмових кліщів затискаються навколо дроту, кабелю або струмопровідного провідника, щоб виявити магнітне поле, створюване струмом, що протікає по ньому. Це дозволяє струмодавцям вимірювати силу струму. Головна перевага струмових кліщів полягає в тому, що вони дозволяють вимірювати силу струму, не розмикаючи ланцюг, що робить це безпечно, швидко та економічно.

Які існують типи струмовимірювальних кліщів?

Зазвичай існує два типи струмових кліщів. Один з них називається струмові кліщі з трансформатором струму, у яких затискачі виготовлені із заліза та покриті мідною обмоткою для полегшення зняття показань. Однак більшість цифрових струмових кліщів відомі як струмові кліщі з ефектом Холла.

Токові кліщі Холла можуть вимірювати як змінний, і постійний струм. Їх принцип роботи полягає у змиканні затискачів навколо провідника, що дозволяє утримувати концентруюче магнітне поле, створюване струмом, що протікає по ньому.

Що таке усунення постійного струму?

Коли затискачі струмовимірювальних кліщів Холла концентрують магнітне поле, створюване провідником, воно фокусується в одному або декількох зазорах в осерді після того, як затискачі затискають провід або провідник. Магнітне поле має перестрибнути через цей зазор, і оскільки зазор між затискачами дуже малий, магнітне поле залишається сконцентрованим. Це схоже на магніт, який постійно прилипає до шматка заліза.

Такі струмовимірювальні кліщі називаються «магніточутливими» через датчик Холла в затискачах, який виявляє це магнітне поле. Це означає, що кліщі можуть вловлювати постійне магнітне поле, спрямоване до землі, а також, можливо, інші магнітні поля, які можуть бути поблизу під час вимірювання. Це називається зміщенням постійного струму і фактично означає наявність «інших» магнітних полів, що не випускаються провідником, що перевіряється, які струмовимірювальні кліщі можуть вловити, і, отже, спотворити результати, даючи неточні показання.

Як уникнути усунення постійного струму?

Традиційним способом уникнути зміщення постійного струму є дотик до провідника кінчиком затискачів струмовимірювальних кліщів, коли вони вимкнені, але більшість сучасних цифрових струмовимірювальних кліщів мають кнопку обнулення, яка автоматично очищає/видалює/обнулює зміщення постійного струму з будь-яких подальших показань.

Таким чином, натискання кнопки «Нуля» та включення цієї функції — перед вимірюванням струму, коли циферблат встановлений у положення вимірювання постійного струму, дозволяє уникнути помилок, що виникають через магнітне поле Землі або інші магнітні поля. По суті, використання функції «Нуля» забезпечує більш точне вимірювання постійного струму, оскільки усунення постійної складової усувається. У певному сенсі функція «Нуль» є способом самокалібрування струмовимірювальних кліщів перед кожним вимірюванням постійного струму.

Показання постійного струму часто знімаються в умовах сильних електромагнітних полів, які можуть спотворювати показання, тому використання функції обнулення на цифрових струмовимірювальних кліщах є важливим кроком для забезпечення точності показань і, отже, розробки основних рекомендацій з безпеки.

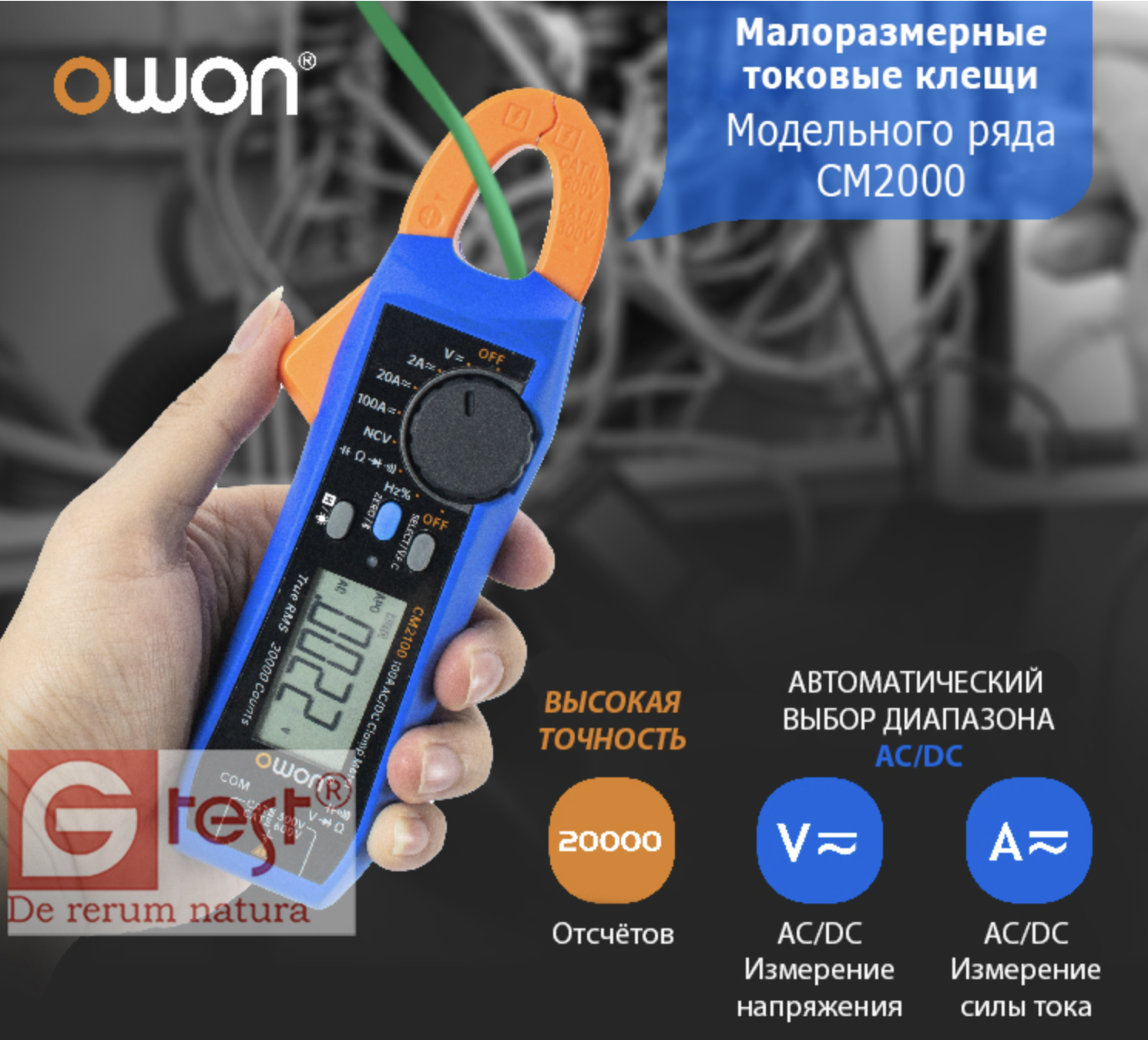

Нижче представлений один із наших популярних високоточних струмових кліщів CM2100B.
