Токові Кліщі для діагностики автомобілів та застосувань на СТО

Магазин Gtest(R) пропонує широку номенклатуру Струмовимірювальних Кліщів за посиланням у самому кінці цього Розділу, а також рекомендовані прилади та статті для подальшої самоосвіти

Токові кліщі також називаються струмовимірювальними зондами або амперними кліщами, як це прийнято в Америці. Ці прилади дозволяють вимірювати струм, не розриваючи електричний ланцюг. Токові кліщі оснащені затискачами, що відкриваються і закриваються, які можна розмістити навколо проводу (провідника), де утворюється магнітна петля.

Токові кліщі можна підключити до осцилографа за допомогою тестового дроту BNC або мультиметра через сполучний провід типу «банан». Технічні характеристики струмових кліщів розрізняються за: номінальними значеннями сили струму, функціональності змінного/постійного струму, розміром кліщів та системою відображення. Важливо порівняти технічні характеристики приладу з можливим використанням, щоб забезпечити точне та надійне електричне тестування.

Тут ми розглянемо і пояснимо, чому струмові кліщі є важливим і універсальним інструментом, який має бути в ящику з інструментами кожного автомеханіка.

Навіщо використовувати струмові кліщі для діагностики транспортних засобів?

Токові кліщі виключають необхідність розриву електричного з'єднання, зняття клем або проколювання ізоляційного провідника для перевірки ланцюга. Це допомагає підвищити безпеку роботи техніки та скорочує час, що витрачається на перевірку електричного ланцюга. Струм можна виміряти в будь-якому місці ланцюга та підтвердити активність джерела живлення або заземлення. Тестування за допомогою струмових кліщів також гарантує, що компоненти залишаються встановленими та перевіреними у призначеному для них робочому середовищі. Наприклад, перевірка паливного насоса залежить від безлічі різних факторів, які було б практично створювати, якби насос був знятий і перевірений зовні.

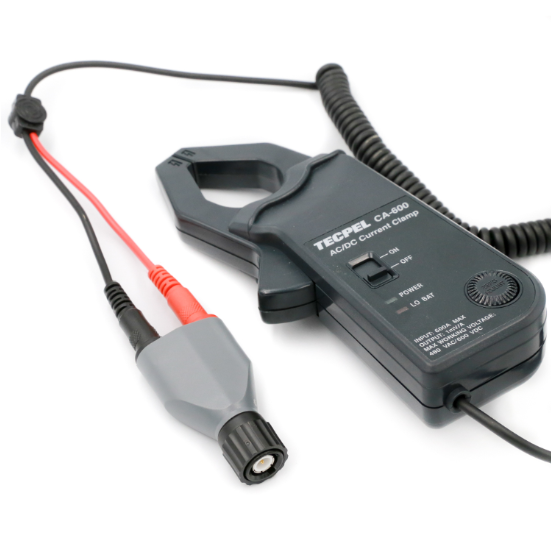

Автомобільний струмовий затискач 600A DC (високий струм)

Автомобільна діагностика заснована на точності, і одним із головних навичок при тестуванні датчиків та використанні різних інструментів є спроба захопити інформацію у найкращому можливому місці. Якщо ви вимірюєте струм у серії подій і вимірюєте струм один раз, а потім застосовуєте його до різних компонентів, то це скорочує кількість переміщень та підключень, заощаджуючи час та підвищуючи економічно ефективні методи.

Багато струмових кліщів пропонують можливість регулювання чутливості або згасання кліщів для різних діагностичних тестів. Два діапазони струму, керовані селекторним перемикачем, покращують тести і гарантують, що технік ідентифікує сигнал, який йому потрібно для аналізу продуктивності тестованого компонента.

Токові кліщі забезпечують безпечний, економічно ефективний, простий та точний спосіб вимірювання струму при діагностиці автомобільної електрики.

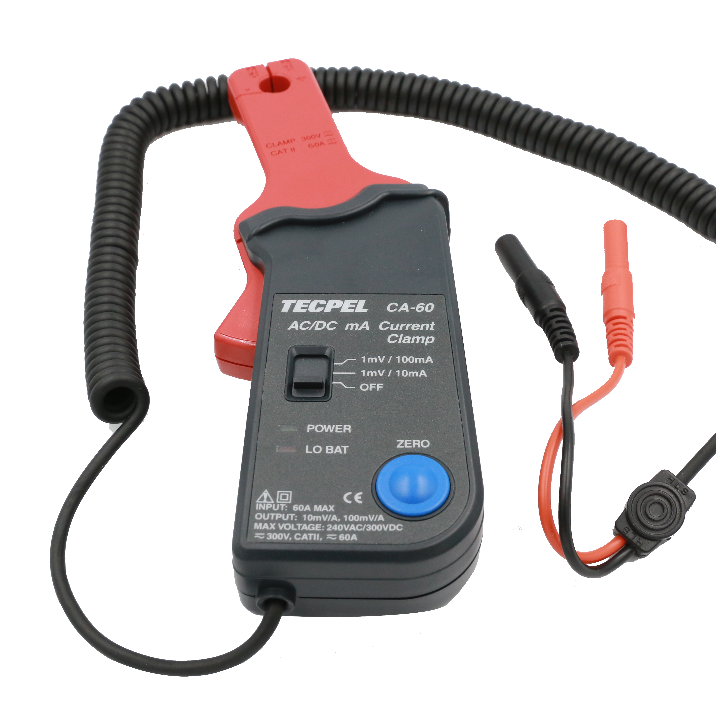

Автомобільний струмовий затискач 60А (низький струм)

Діагностика транспортних засобів за допомогою струмових кліщів

• Неінтрузивні випробування дизельних інжекторів;

• Випробування котушок запалювання;

• Випробовування струму пускового двигуна;

• Випробування струму приводу турбокомпресора;

• Профілювання запалювання;

• Випробування паливного насоса;

• Випробування датчика тиску Common Rail.

Приладдя для струмових затискачів та необхідне обладнання

Токовий затискач має широкі можливості при використанні для діагностики транспортних засобів, однак для його ефективної роботи потрібне додаткове обладнання. Вибір цифрового вимірювального приладу має вирішальне значення для представлення даних і точності випробувань.

1. Цифровий мультиметр – мультиметр Fluke 87V – це улюблений прилад для діагностики автомобілів, який точно відображає чітку та просту цифрову інформацію. Він ефективно використовується для швидкої та надійної планової діагностики.

2. Автомобільний осцилограф - складні тести, такі як профільування запалювання та проблеми з упорскуванням палива, найкраще виявляються та вирішуються за допомогою портативного або ПК-осцилографа, наприклад MICSIG, Carscope, Picoscope, TiePie, Bosch KTS, Hantek Scope і т.д.

3. Комплект для від'єднання запобіжників – вони створюють тимчасову та надійну точку доступу до ланцюга, дозволяючи підключати струмові кліщі та виконувати тести на ланцюги із запобіжником. Дізнайтеся більше про подовжувачі для від'єднання запобіжників.

4. Провід для від'єднання автомобільних роз'ємів — відчуйте надійні безпечні з'єднання та позбавтеся щупів із зворотною фіксацією. Дізнайтеся, чому дроти Bosch ACS відкривають новий шлях для діагностики транспортних засобів.

5. Тестові проводи BNC — перетворіть 4-міліметрові штекери на з'єднання BNC для осцилографа за допомогою легко ідентифікованих та довговічних тестових проводів BNC.

6. Адаптер автомобільного штекера на BNC – PJP 7043-IEC – це необхідний інструментарій, який часто використовується технічними спеціалістами для перетворення з'єднувальних проводів із стандартних роз'ємів типу «банан» в інтерфейси BNC.
