Як виміряти силу постійного струму за допомогою струмовимірювальних кліщів

Магазин Gtest® - авторизований постачальник струмовимірювальних кліщів в Україні

Якщо ви вже знайомі з поняттям сили постійного струму та її значенням, то напевно замислювалися, як виміряти її безпечно та ефективно. Саме для цього використовуються струмовимірювальні кліщі з підтримкою вимірювання постійного струму (DCA).

Нижче наведено покроковий посібник з вимірювання постійного струму за допомогою струмовимірювальних кліщів, а також рекомендації щодо отримання максимально точних результатів.

Що знадобиться для вимірювання постійного струму

• Цифрові струмовимірювальні кліщі, які підтримують вимірювання постійного струму (DCA).
• Електричний ланцюг постійного струму (акумулятор, сонячна система, блок живлення тощо).
• Окремий провідник, доступний для захоплення кліщами.

Примітка: не всі струмові кліщі підтримують вимірювання постійного струму. Переконайтеся, що ваш прилад оснащений датчиком Холла або має маркування DCA / DC A.

Як виміряти силу постійного струму струмовими кліщами

Крок 1. Увімкніть прилад і виберіть режим DCA

Увімкніть струмовимірювальні кліщі та встановіть режим вимірювання постійного струму (DCA або DC A). У деяких моделях використовується спільний режим для змінного та постійного струму, тому уважно перевірте позначення на перемикачі.

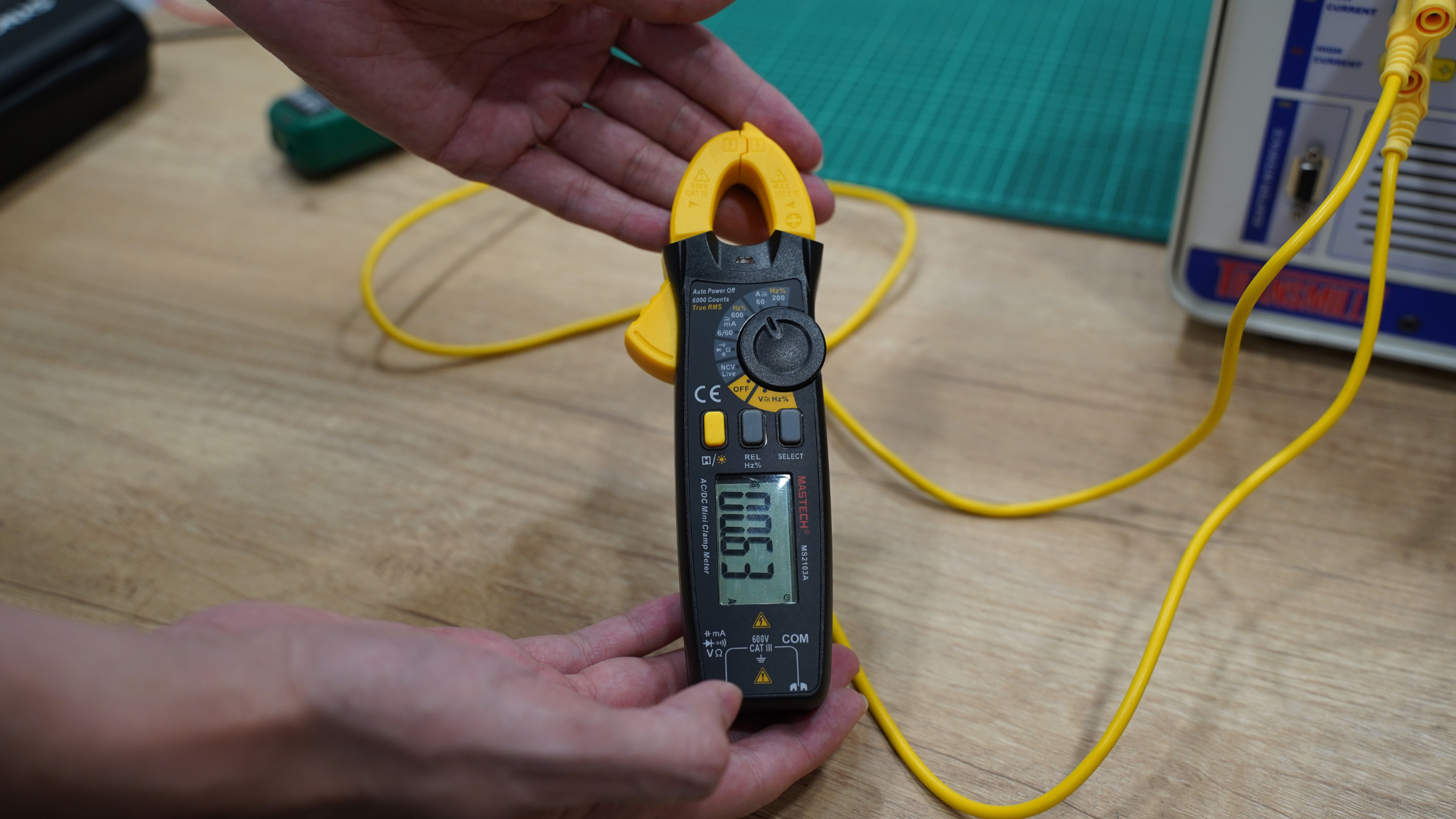

Вибір режиму вимірювання постійного струму DCA.

Крок 2. Виконайте обнулення приладу

Більшість сучасних струмовимірювальних кліщів для постійного струму мають кнопку ZERO або REL. Перед початком вимірювання натисніть її для компенсації зовнішніх магнітних полів та підвищення точності показань.

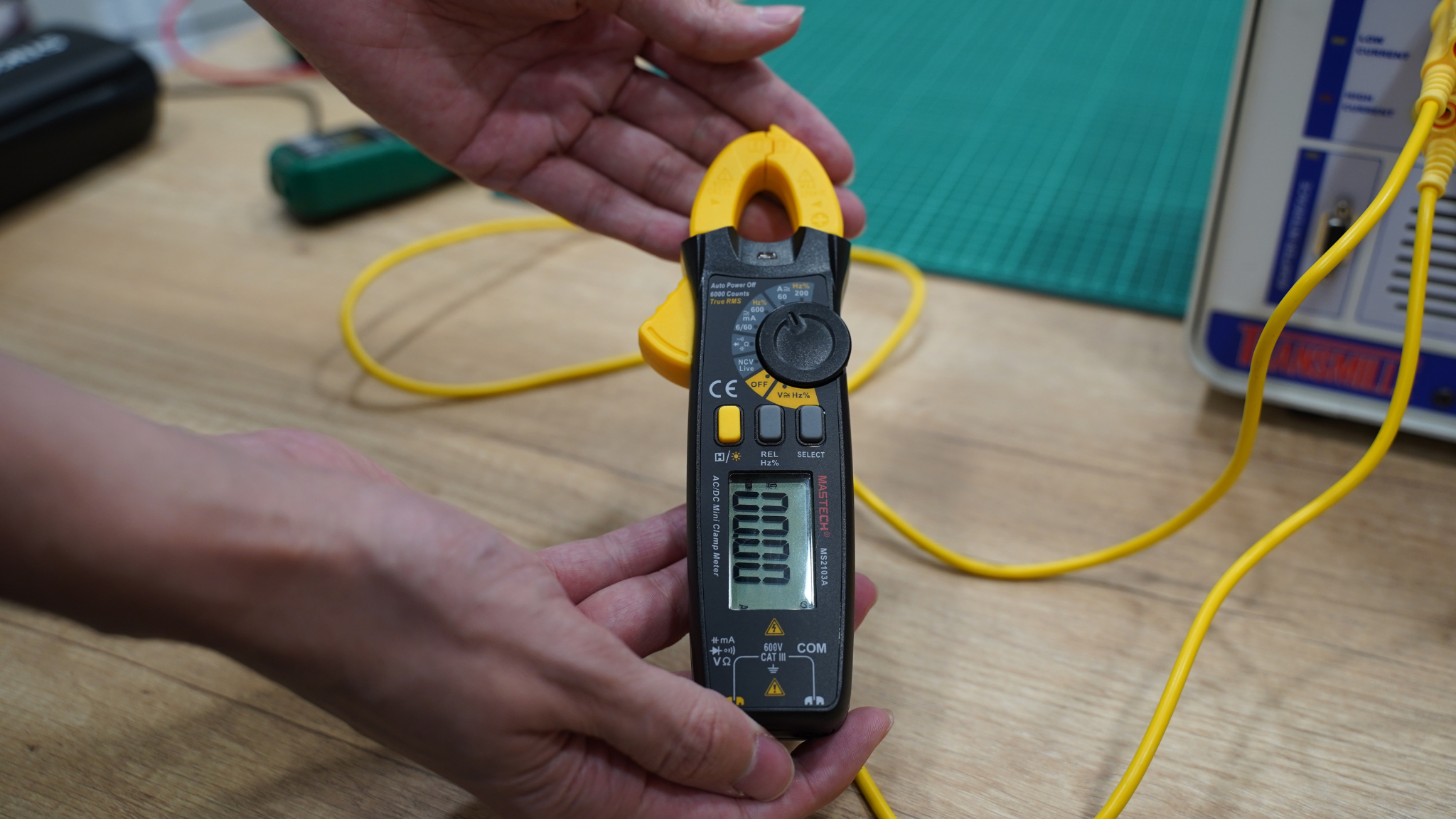

Обнулення струмовимірювальних кліщів перед проведенням вимірювання.

Крок 3. Захопіть лише один провідник

Відкрийте кліщі та охопіть ними тільки один провід, через який проходить струм. Не захоплюйте одночасно позитивний і негативний провідники одного кабелю, оскільки їхні магнітні поля взаємно компенсуються, і показання будуть близькими до нуля.

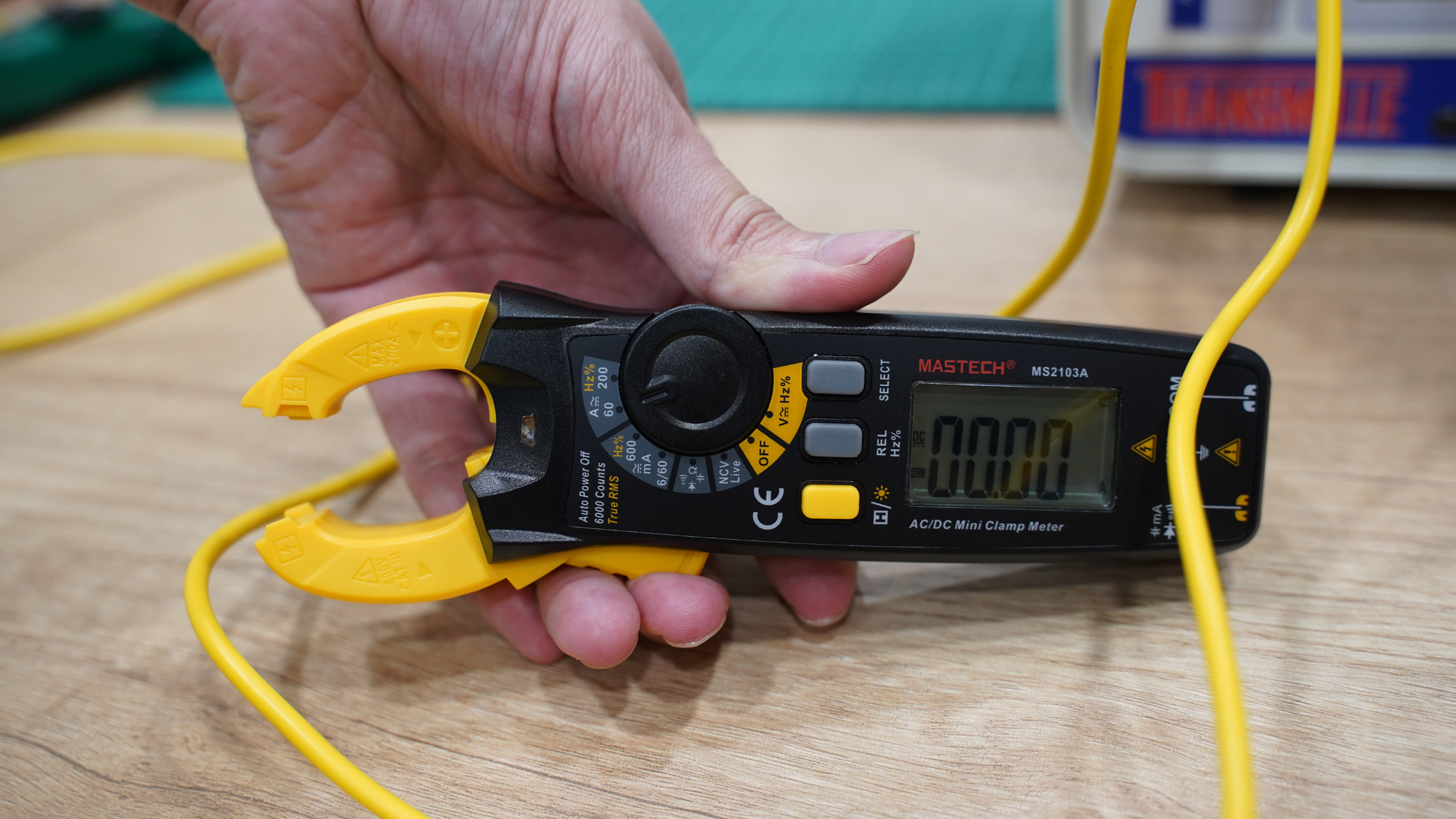

Правильне захоплення одного провідника для точного вимірювання струму.

Крок 4. Зчитайте показання

Після захоплення провідника на дисплеї відобразиться значення сили постійного струму в режимі реального часу. Для максимальної точності розміщуйте провід по центру вимірювального вікна кліщів.

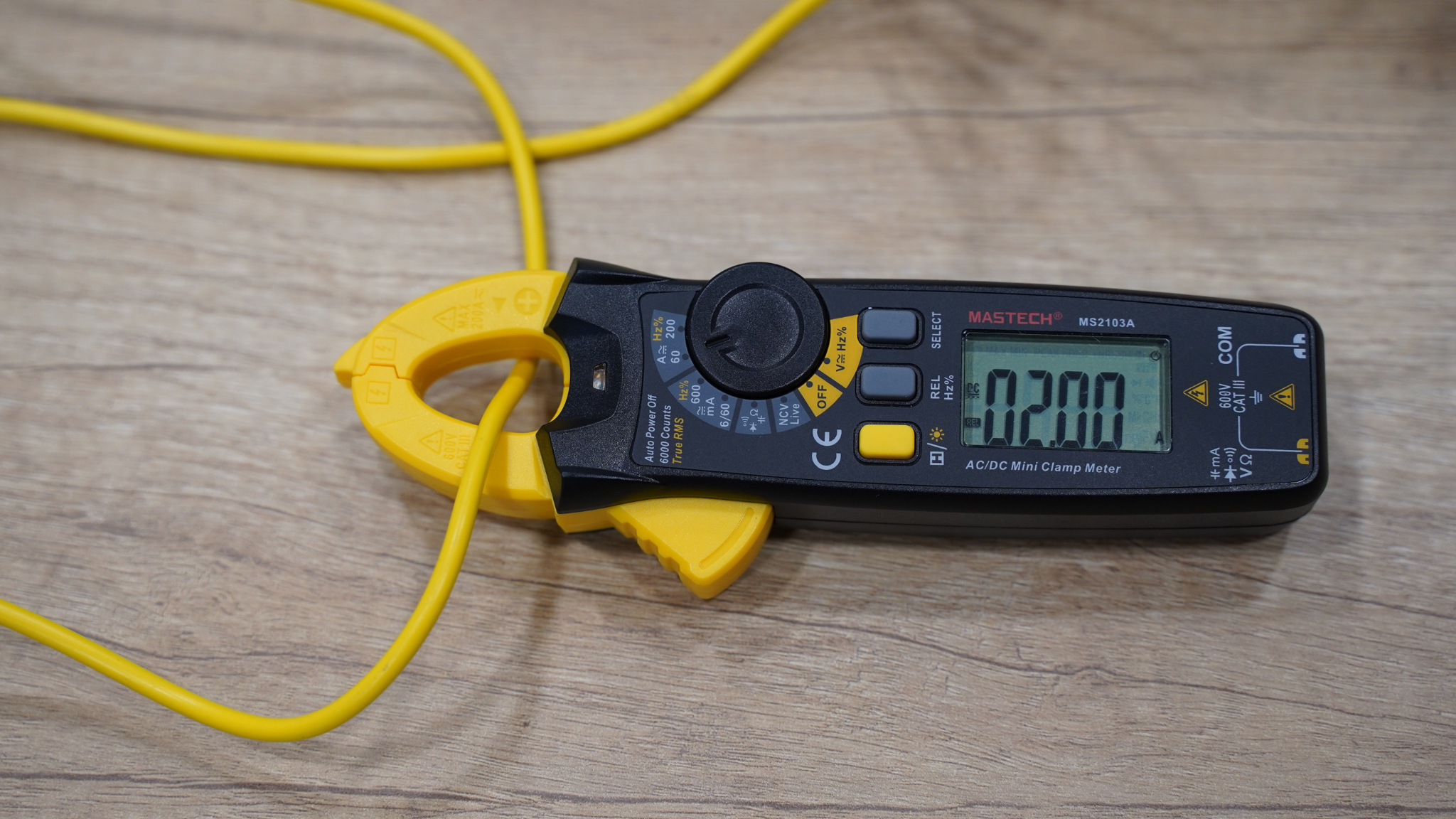

Зчитування результатів вимірювання постійного струму.

Крок 5. Проаналізуйте результат

Отримані значення можуть характеризувати:

• стабільне споживання струму навантаженням;
• пускові струми електродвигунів або компресорів;
• низькі струми витоку в автомобільних та автономних системах;
• режими роботи акумуляторів та сонячних установок.

Поради для підвищення точності вимірювання

• Перед вимірюванням виконуйте обнулення подалі від потужних магнітних полів.
• Уникайте вимірювань у щільних кабельних джгутах.
• Використовуйте найменший доступний діапазон вимірювання для підвищення роздільної здатності.
• Для вимірювання малих струмів використовуйте кліщі з високою чутливістю.
• Розташовуйте провідник максимально близько до центру вимірювального вікна.

Висновок

Вимірювання постійного струму за допомогою струмовимірювальних кліщів є швидким, безпечним та неінвазивним методом контролю електричних параметрів. Такий спосіб дозволяє проводити діагностику без розриву кола та значно спрощує роботу з автомобільними системами, сонячними електростанціями, акумуляторами та промисловим обладнанням.

Головне - використовувати кліщі, що підтримують режим DCA, правильно виконувати обнулення та охоплювати лише один провідник під час вимірювання.
