Що таке струмові кліщі? Вибір відповідного приладу

Магазин Gtest(R) пропонує широку номенклатуру Струмовимірювальних Кліщів за посиланням у самому кінці цього Розділу, а також рекомендовані прилади та статті для подальшої самоосвіти

Що таке струмові кліщі?

Струмовимірювальні кліщі - це прилад, який зчитує високі значення струму, які неможливо виміряти за допомогою стандартного мультиметра. Вони набагато точніше при вимірі великих значень струму та забезпечують безпечний спосіб проведення вимірювань.

Що слід враховувати

При виборі відповідних цифрових струмовимірювальних кліщів необхідно враховувати ряд факторів, у тому числі:

Діапазон вимірів

Струмовимірювальні кліщі мають мінімальний діапазон вимірювання струму 100 А і можуть досягати 3000 А в залежності від типу струмомірних кліщів. Ця функція є дуже важливою, коли йдеться про тип програми, для якої вони використовуються.

Рейтинг категорії безпеки встановлення

Обов'язково виберіть прилад, який відповідає потрібній категорії, щоб переконатися, що пристрій витримає потрібні умови електроживлення.

CAT II

Номінальні випробувальні пристрої охоплюють локальний рівень ланцюгів для фіксованих або нефіксованих силових пристроїв. Сюди входить більша частина освітлювального обладнання, побутових приладів та обладнання на 120 В або 240 В усередині будівлі.

CAT III

Номінальні випробувальні прилади можуть витримувати діапазон перехідного напруги, що у більшості розподільних ланцюгів. Ці прилади використовуються переважно на фіксованих первинних фідерах або відгалуженнях.

CAT IV

Номінальні випробувальні прилади призначені для випробувань на первинному джерелі живлення, яке також включає повітряні або підземні лінії напругою 120 В або 240 В, що живлять окремі будівлі, або підземні лінії, що живлять свердловинні насоси.

Дозвіл та точність дозволяють точно виміряти мінімальний рівень струму.

Ця функція може бути дуже важливою, якщо вимірювання дуже чутливі до зміни або дуже малі за величиною. Наявність вищої точності необхідна надійних вимірів.

Розмір щелеп для доступу та максимального розміру провідника.

Вимірювальні кліщі мають затискачі, які охоплюють провідник для виконання вимірювання. Для точних вимірювань важливо мати затискачі з розміром, що дозволяє легко затиснути провід. Розміри затискачів можуть бути від 3 см до 12 см для дротів малого перерізу (більший розмір)

Тільки змінний струм або змінний та постійний струм.

Оскільки більшість додатків для струмовимірювальних кліщів пов'язані зі змінним струмом, важливо, щоб струмовимірювальних кліщів була також функція вимірювання постійного струму. Струмовимірювальні кліщі, що працюють на принципі ефекту Холла, здатні вимірювати як змінний, так і постійний струм.

Простота у використанні

Одним з найважливіших факторів, що впливають на вибір приладу, є простота використання та наявність додаткових функцій в одному корпусі. Найкращим прикладом цього є струмовимірювальні кліщі з функціями цифрового мультиметра.

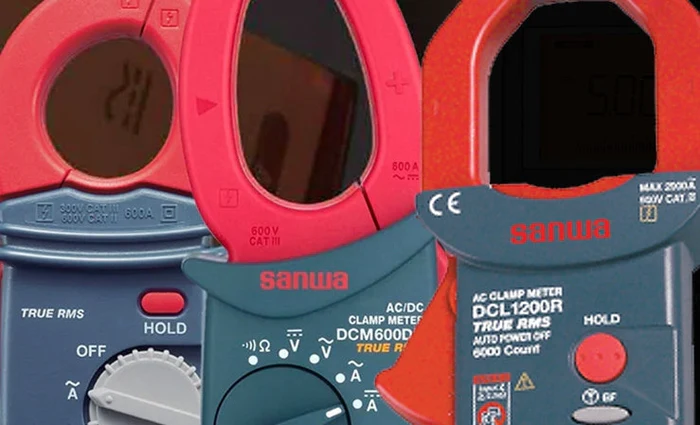

Типи струмовимірювальних кліщів

На ринку представлено безліч різних типів струмовимірювальних кліщів, кожен з яких призначений для певних областей застосування та пропонує різні набори функцій:

Токові кліщі-вимірювачі (тільки змінний струм)

Ці струмовимірювальні кліщі призначені тільки для вимірювання змінного струму і підходять для додатків з вищою напругою.

Вимірювальні кліщі на ефекті Холла (змінного/постійного струму)

Як обговорювалося раніше, ці струмові кліщі оснащені датчиком Холла, який працює за принципом ефекту Холла - тобто коли провідник зі струмом або напівпровідник поміщається в перпендикулярне магнітне поле, можна виміряти напругу під прямим кутом до шляху струму.

Гнучкі кліщі (тільки змінний струм)

Цей струмовимірювальний кліщ має досить цікаву конструкцію. Пристрій не має жорсткого затиску, проте датчик є гнучкою петлю дроту, яку можна обернути навколо провідника зі струмом для проведення вимірювань. Однією з найбільших переваг цієї конструкції є те, що вона дозволяє користувачам легко проводити вимірювання в обмеженому просторі та усуває необхідність мати більший розмір затискача для проводів меншого калібру. Sanwa DCL3000R є чудовим прикладом такого типу приладу.

Спеціалізовані автомобільні струмові кліщі, див. посилання на: https://gtest.com.ua/DUOYI-DY260-Avtomobilnyy-izmeritel-utechki-toka.html

Магазин Gtest® пропонує широкий вибір струмовимірювальних кліщів на своїй сторінці: https://gtest.com.ua/izmeritelnye-pribory/tokovye-kleshchi
