Як виміряти змінний струм за допомогою струмових кліщів

Струм - це критична електрична величина, яка говорить нам про те, що ланцюг активний, і може вказувати, скільки енергії споживається. Інші вимірювання присутні незалежно від активності ланцюга. Багато вимірів струму можуть бути важкими або навіть небезпечними, але в багатьох лічильниках використовується загальний метод, який дозволяє безпечно вимірювати змінний струм.

Змінний струм

Використання мультиметра для вимірювання струму часто не рекомендується через складність від'єднання частини ланцюга та подальшого правильного підключення приладу, щоб уникнути пошкодження. Запобіжник може легко перегоріти, якщо мультиметр встановлено неправильно. Це, безумовно, цінна функція вимірювача, але варто наголосити, що вона пов'язана з більшим ризиком, ніж при вимірі напруги або опору.

Змінний струм є надзвичайно важливою величиною, яку необхідно вивчити у разі промислових умов. При використанні великих пристроїв, таких як двигуни, дуже важливо знати споживання струму під час запуску та під час роботи. У звичайному мультиметрі ми зіткнулися б з тими ж ризиками, але в цьому випадку струми, швидше за все, становитимуть 10 або 100 ампер. Навіть при правильному використанні прилади вийдуть із ладу.

У більшості цих промислових портативних мультиметрів один його кінець призначений для пружного затиску або іноді стаціонарної вилки, яку можна розмістити навколо дроту для вимірювання струму, не поміщаючи користувача або сам пристрій на шляху струму.

Струмовимірювальні кліщі

Інноваційна концепція, що використовується для непрямого виміру змінного струму, заснована на одній із найстаріших концепцій електроніки - магнітної індукції в котушках змінного струму. У струмовимірювальних кліщах котушка із заліза знаходиться всередині петлі, яка відкривається, щоб можна було розмістити провід усередині, а потім закривається, щоб завершити котушку, так само, як у трансформаторі. Вторинна котушка всередині корпусу приладу може визначати вхідний струм, зчитуючи напругу, що генерується, на невеликому фіксованому навантажувальному резисторі.

Зображення крупним планом людини, що використовує кліщі.

Цей метод набагато швидший і безпечніший, ніж звичайні лінійні вимірювачі. Прилад не знаходиться на шляху проходження електрики і, отже, не зазнає впливу струму, який може вивести з ладу запобіжник. Жодний струм ланцюга взагалі не взаємодіє з струмовимірювальними кліщами. Оскільки для встановлення цього приладу не потрібно розриву ланцюга, а потім ремонт після вимірювання, зчитування показань відбувається набагато швидше. Токових

Обмеження при застосуванні кліщів

Хоча кліщі є відмінним вибором для промислових умов, ці вимірювачі мають кілька обмежень, які необхідно враховувати.

По-перше, вони зазвичай призначені тільки для вимірювання змінного струму, так само, як трансформатори реагують тільки на входи змінного струму. У деяких спеціальних приладах датчик Холла розташований на кінчику струмових кліщів і може також вимірювати постійний струм - навіть дуже невеликі величини струму. Це дуже зручний прилад, який обов'язково потрібно мати у своєму наборі інструментів.

Ці вимірювачі зазвичай не підходять для вимірювання малих струмів змінного струму. Часто точність становить лише 0,1 ампер, тому спроба вимірювання меншого значення призведе до показання на дисплеї 0 ампер. Для сучасних ланцюгів світлодіодного освітлення це може становити проблему, але у випадку двигунів така точність не потрібна. Відсутність точності також означає, що ви не можете бути впевнені в точності вимірювання, оскільки він відображає лише інтервали 0,1 ампер за раз.

Інженер використовує кліщі для вимірювання струму електричних дротів, що виробляються сонячною енергією.

Слід зазначити, що ви можете придбати «кліщі для виміру витоку», які спеціально розроблені для виміру дуже малих струмів, але це не звичайний тип промислових кліщів.

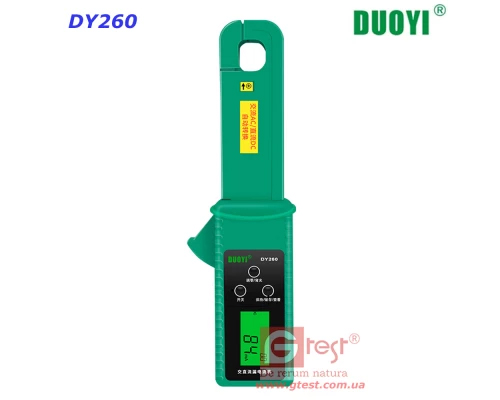

DUOYI DY260 Автомобільний вимірювач витоку малих струмів.

Подробиці про цей прилад на: https://gtest.com.ua/uk/vimiryuvalni-priladi/strumovimiryuvalni-klishchi/DUOYI-DY260-Avtomobilnyy-vymiryuvach-vytoku-strumu.html

Іншим обмеженням вимірів є вимога мати для виміру один ізольований провідник. Оскільки вимір заснований на одному змінному шляху, якщо обидві лінії L і N знаходяться в затиску разом, напрями струму компенсуватимуть один одного, і результат буде 0,0 А. Це також стосується вимірювань трифазного струму. Провідники повинні бути розділені настільки, щоб затискач можна було розмістити лише навколо одного дроту за один раз.

Максимізація потенціалу струмових кліщів

Є кілька способів подолати деякі перешкоди, що виникають при вимірах за допомогою кліщів.

Якщо у вас є прилад, який не має кліщів функції, це не завжди означає, що вам потрібно купувати новий ізолятор. Існує безліч адаптерів або технічно перетворювачів, які перетворюють змінний струм, що вимірюється кліщами, у вихідний сигнал в мілівольтах. Цей адаптер підключається до звичайного мультиметра і мілівольти зчитуються як ампери. Часто вони вимірюють як змінний, так і постійний струм і можуть коштувати набагато менше, ніж новий багатофункціональний прилад (див. зображення нижче):

Щоб боротися з недостатньою точністю при невеликих показаннях струму можна використовувати простий трюк. Як і в обмотці трансформатора, збільшення кількості витків дроту призведе до збільшення напруги. Якщо провід змінного струму трохи провисає, кілька разів просмикніть його через затискач. Покази на дисплеї лічильника повинні збільшуватися з кожним циклом. Коли буде досягнуто відповідної точності, просто розділіть показання на кількість створених вами циклів, і значення стане читаним.

Для пристроїв, які необхідно підключати до розетки, шнур може обмежити можливість поділу провідників. Якщо ви не хочете акуратно зняти ізоляцію з оболонки кабелю та оголити три дроти, це може бути складно. Однак в даний час існують розгалужувачі лінії, які часто виглядають як пластикова "цифра 8" і розміщуються між розеткою та вилкою кабелю. Вони дозволяють чудово вимірювати струм за допомогою кліщів.

Вимірники струму із затискачем – це безпечний та швидкий інструмент для усунення несправностей, особливо для промислових фахівців. Вони чудово підходять для вимірювання великих струмів змінного струму, і навіть нестача точності та звичайна відсутність можливості вимірювання постійного струму можна вирішити за допомогою правильного вибору адаптерів та стратегій виміру.
